Расчет радиаторов: Как рассчитать количество и мощность радиаторов?
Правильно спроектированная система отопления обеспечит в вашем доме нужную температуру и комфорт во всех помещениях при любых погодных условиях. Однако для того, чтобы передать тепло в воздушное пространство жилого помещения, нужно знать необходимое количество радиаторов, не так ли?
Чтобы узнать это, нужно рассчитать радиаторы, исходя из расчета тепловой мощности, необходимой устанавливаемому отопительному оборудованию.
Вы никогда не делали подобных расчетов и боитесь ошибиться? Мы поможем вам разобраться в формулах – в статье подробно рассматривается алгоритм расчета, объясняются значения различных коэффициентов, используемых в процессе расчета.
Чтобы помочь вам разобраться в расчетах, мы собрали тематические изображения и полезные видеоролики, объясняющие, как рассчитать эффективность радиатора.
Упрощенные расчеты компенсации теплопотерь
Все расчеты основаны на определенных принципах. Расчет необходимой тепловой мощности радиаторов основан на предположении, что хорошо функционирующие радиаторы должны полностью компенсировать тепловые потери, которые возникают в процессе их работы из-за характера обогреваемых помещений.
Для жилых помещений в хорошо изолированном доме, расположенном в зоне умеренного климата, в некоторых случаях подойдет упрощенный расчет компенсации утечек тепла.
Для таких помещений расчет основан на стандартной мощности в 41 Вт, необходимой для обогрева 1 кубического метра жилой площади.

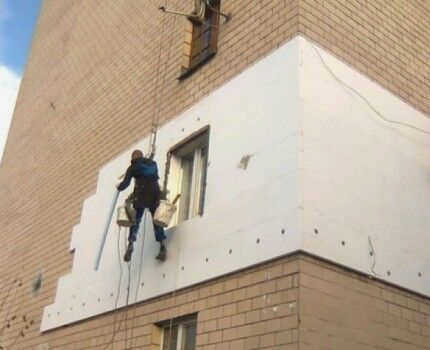

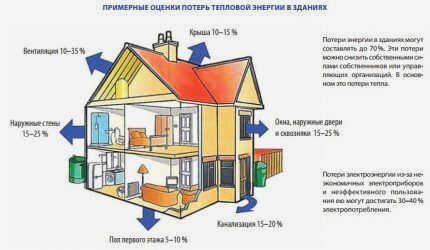

Для того чтобы тепловая энергия, излучаемая радиаторами, направлялась именно на обогрев помещения, необходимо утеплить стены, чердаки, окна и полы.
Формула для определения тепловой мощности радиаторов выглядит следующим образом
Q = 41 x V,
где V – объем обогреваемого помещения в кубических метрах.
Полученное четырехзначное число можно выразить в киловаттах, сократив его до 1 кВт = 1000 Вт.
Исходные данные для расчета

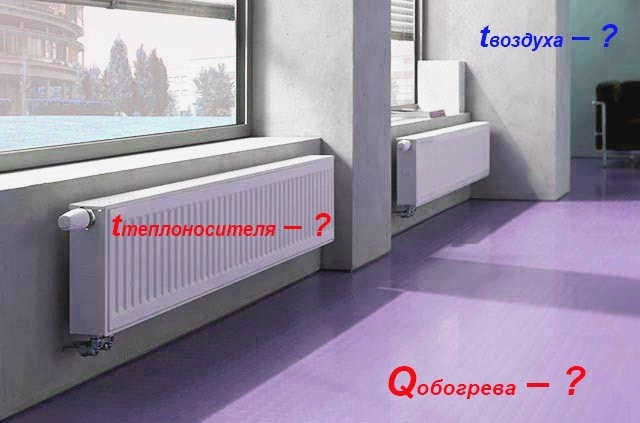

Тепловая мощность радиаторов рассчитывается для каждого помещения отдельно, в зависимости от количества внешних стен, окон и наличия внешних входных дверей. Чтобы правильно рассчитать теплоотдачу радиаторов, необходимо ответить на 3 вопроса:
- Какое количество тепла необходимо для обогрева жилой комнаты.
- Какая температура воздуха должна поддерживаться в помещении.
- Средняя температура воды в системе отопления квартиры или частного дома.
Внимание. Если в доме установлена однотрубная разводка, необходимо внести коррективы для охлаждения теплоносителя – добавить секции к последним радиаторам.
Ответ на первый вопрос – как рассчитать необходимое количество тепловой энергии разными способами – дан в отдельном руководстве – расчет нагрузки системы отопления. Здесь же приведены 2 упрощенных способа расчета: по площади и по объему помещения.

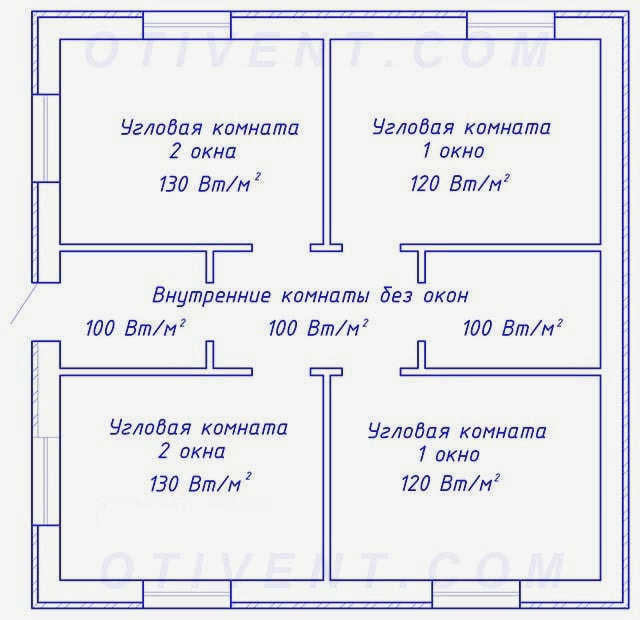

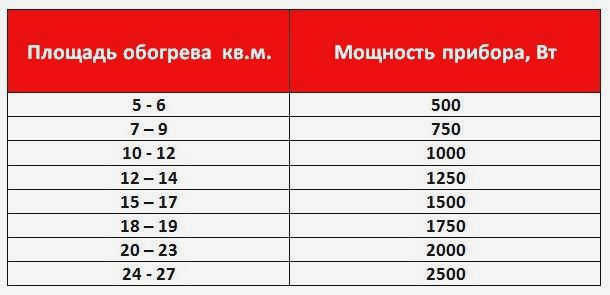

Распространенный способ – измерить отапливаемую площадь и выделить 100 Вт тепла на квадратный метр, иначе 1 кВт на 10 м². Мы предлагаем уточнить метод – с учетом количества мансардных окон и внешних стен:
- для помещений с 1 окном или входной дверью и 1 внешней стеной оставить 100 Вт тепла на квадратный метр;
- угловая комната (2 внешние стены) с 1 оконным проемом – 120 Вт/м²;
- то же, 2 световыми проемами – 130 Вт/м².
Важное условие. Расчеты более или менее верны для потолков высотой до 3 метров и здания, построенного в зоне умеренного климата. Для северных регионов используется коэффициент повышения 1,5…2,0, для южных регионов – коэффициент понижения 0,7-0,8.
Тепловая мощность и фактическая теплоотдача радиатора
Параметры каждого радиатора указаны в техническом паспорте. Обычно производители заявляют мощность 1 стандартной секции 500 мм межосевого расстояния в диапазоне 170 … 200 W. Характеристики алюминиевых и биметаллических радиаторов примерно одинаковы.
Фокус в том, что значение теплоотдачи, указанное в техническом паспорте, нельзя использовать для корректировки количества секций. Согласно разделу 3.5 ГОСТ 31311-2005, производитель обязан указать мощность радиатора при следующих условиях эксплуатации:
- теплоноситель проходит через радиатор сверху вниз (диагональное или боковое подключение);
- Температура напора составляет 70 градусов;
- Расход воды через агрегат составляет 360 кг/час.
Справка. Тепловой напор – это разница между средней температурой сетевой воды и температурой воздуха в помещении. Обозначается как ΔT, DT или dt и рассчитывается по формуле:
Объясните задачу, применив известные значения ΔT = 70 °C и комнатной температуры плюс 20 °C к формуле и рассчитайте обратный напор:
- подача + обратка = (ΔT + температура воздуха) x 2 = (70 + 20) x 2 = 180 °C.
- Согласно нормативам, расчетная разница температур между подачей и обраткой должна составлять 20 градусов. Это означает, что вода, вытекающая из котла, должна быть нагрета до 100 °C, а возвратная вода будет охлаждена до 80 °C.
- Режим работы 100/80 °C недоступен для бытовых систем отопления, максимальный нагрев составляет 80 °C. Кроме того, поддерживать теплоноситель при такой температуре экономически нецелесообразно (напомним, что мы предполагали среднюю температуру 65 °C).
Выводы. В реальных условиях аккумулятор отдает значительно меньше тепла, чем рекомендуется в инструкции по эксплуатации. Причиной этого является меньшее значение ΔT – разницы температур между водой и окружающим воздухом. Наши исходные данные показывают, что ΔT составляет 130 / 2 – 22 = 43 градуса, почти половина от достижимой нормы.
Стандартные расчеты батарей
Давайте сначала рассмотрим самую простую (универсальную) версию расчета. Начнем с ранее упомянутого значения 100 Вт на квадратный метр отапливаемой площади. В нашей ситуации мы имеем простую формулу:
К – необходимое количество секций радиатора;
S – площадь помещения;
U – мощность 1 секции радиатора.

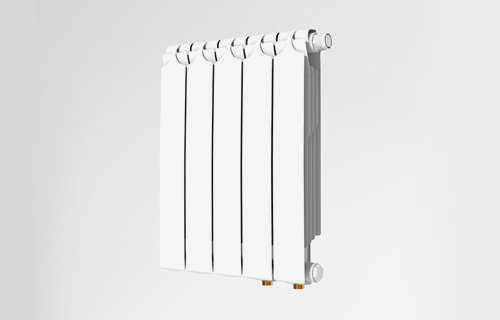

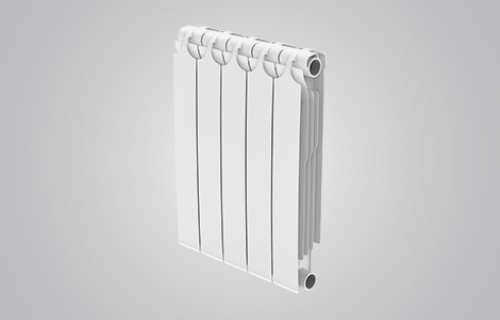

Пример расчета количества секций для помещения площадью 15 м2. Возьмем алюминиевый радиатор "Теплоприбор" с колесной базой 500 мм и тепловой мощностью 185 Вт. Подставляем значения в формулу и вычисляем:
Получаем 8,10 (округляем до 8).
Результат расчета: требуется 8 секций.
Ознакомьтесь с радиаторами
Предлагаемая розничная цена за 1 секцию
от 4400 руб.
Отправить запрос
Предлагаемая розничная цена 1 секции
810 руб.
Отправить запрос
Предлагаемая розничная цена за 1 секцию
970 рублей
Отправить запрос
Предлагаемая розничная цена за секцию
От 4500 руб.
Отправить запрос
Предлагаемая розничная цена за 1 секцию
От 4785 руб.
Отправить запрос
Предлагаемая розничная цена за 1 секцию
от 4.845
Отправить запрос
Предлагаемая розничная цена за секцию
1065 РУБ.
Отправить запрос
Расчет для нестандартных помещений
Если в помещении высокий или низкий потолок, то требуется несколько иной подход к расчету секции. В этом случае для обогрева 1 м2 мы будем использовать мощность 41 Вт.
Примените формулу A = B x 41 в которой:
А – необходимое количество секций;
В – объем помещения (длина х ширина х высота).
Например, объем помещения длиной 5 метров, шириной 4 метра и высотой 3 метра составляет 60 м3.
Оптимальная тепловая мощность рассчитывается путем умножения объема помещения на вышеупомянутые 41 Вт.
60 x 41 = 2460 Вт
Рассчитайте: 2460 : 191 = 12,8.
Если округлить в большую сторону, то получится 13 секций нагревателя.
Зачем округлять? Причина в том, что иногда производители указывают в технической документации теплоотдачу, которая несколько выше фактического значения.
Влияние способа подключения на теплоотдачу
Существует зависимость теплоотдачи радиатора от особенностей его расположения. Среди основных факторов специалисты выделяют следующие:
- Установка радиатора под окном, где потери тепла через стекло часто достигают значительного уровня. В этом случае нагретый воздух поднимается к потолку, создавая своеобразную тепловую завесу для холода и сквозняков. Результат – комфортная температура в доме и рациональное использование радиаторов.
- Благодаря двухстороннему подключению можно поднять эффективность до максимального уровня. Ограничением здесь является количество секций: радиаторы с количеством элементов менее 20 обычно рассчитаны только на одностороннее подключение.
- Подводка сверху с отводом из нижней части системы не влияет на теплоотдачу, тогда как направление вверх снижает теплоотдачу на 20% и более.
- Если устройство размещено в нише, теплоотдача снижается на 7-10%.
- Установка декоративного экрана снижает мощность батареи на 10-15%. Если прибор полностью закрыт под деревянной панелью, потери энергии составят 20-25%.
Как повысить эффективность радиаторов
Избежать значительных потерь тепла из-за интенсивного нагрева наружной стены и одновременно увеличить мощность отопления можно с помощью теплоотражающего экрана. Он устанавливается между радиатором и стеной, тем самым направляя дополнительный тепловой поток в помещение.
Лучший тепловой экран – это материал с фольгированной поверхностью. Он эффективно отражает тепло, предотвращая его растрату на стены и подогрев пола. При выборе отражателя отдайте предпочтение модели, которая на 2-3 см с каждой стороны больше параметров прибора. Такой экран будет "обтекать" конструкцию, сводя потери тепла к минимуму.
Расстояние между отражающей поверхностью и стеной должно составлять примерно 3-5 см. Если вы планируете сделать экран самостоятельно, рекомендуем вырезать его из листа изоспана, алюфоам или пенопласта и закрепить на стене с помощью металлических крепежей или клея.
