Как рассчитать обрешетку на крышу под профнастил

Как покрыть крышу трапециевидным металлическим листом

Как крепить профили на крыше саморезами: подробная инструкция в деталях

Если вы любите аккуратную и стильную кровлю из гофрированного металла, то эта статья для вас. Важно не только грамотно выбрать качественное покрытие, но и правильно его закрепить. Тогда металлическая крыша прослужит долго, не мешая периодически нуждаться в локальном ремонте.

Как крепить кровельный настил саморезами и насколько это сложно? Тонкостей и нюансов действительно много: от выбора правильных саморезов до головоломки, в какую волну листа их крепить – сверху или снизу. Давайте перейдем к делу.

Выбор качественного крепежа

Для того чтобы волнистая кровля была долговечной и безупречно работала десятилетиями, существует специальная технология крепления. Ни в коем случае не используйте для этого обычные гвозди.

Вода легко попадет в отверстия, и через месяц-другой под металлическим листом появятся следы ржавчины и хронической сырости.

Затем ржавчина разъест всю крышу до полного разрушения. Вот почему не рекомендуется использовать кровельные гвозди, тем более что они просто не удержат листы при сильном ветре.

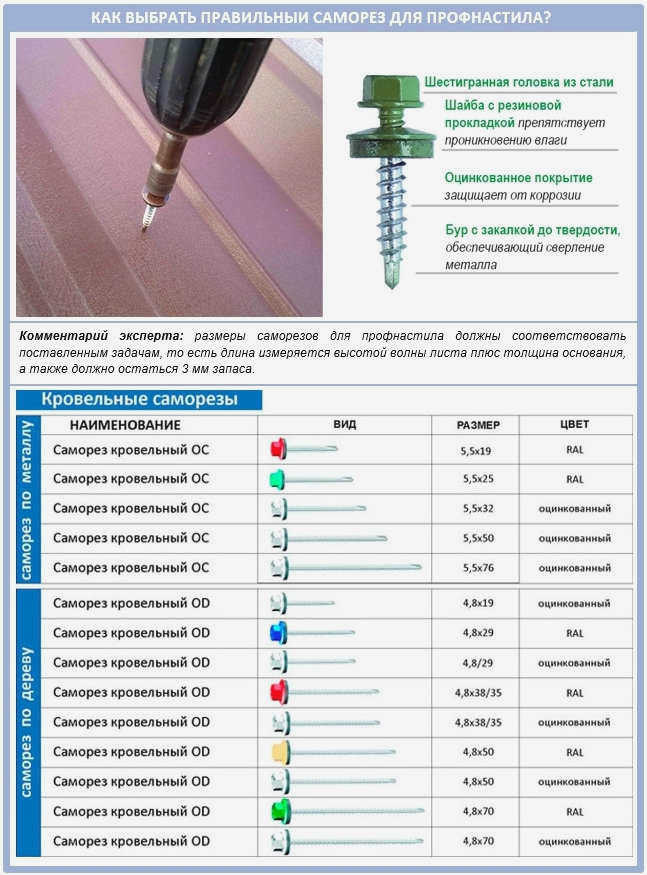

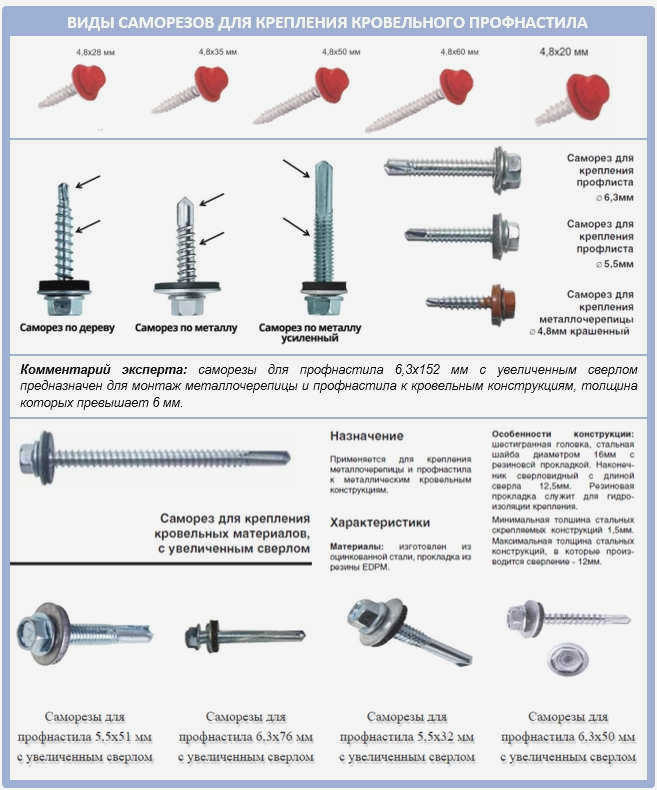

Для современных металлических крыш существуют профессиональные кровельные саморезы с резиновой прокладкой, которая при сжатии полностью отсекает влагу:

Это специальные высококачественные шурупы, которые можно вбивать. Даже похожие на саморезы не всегда подходят для кровельных работ – они могут ослабить крепеж или привести к коррозии.

Если вы используете саморезы, которые не подходят для кровельных работ (или были установлены неквалифицированными рабочими), не спешите их вытаскивать. Все отверстия должны быть закрыты герметиком, даже если имеется резиновая прокладка. Однако лучше всего вообще не использовать этот метод.

Профессиональные кровельные саморезы всегда изготавливаются из оцинкованной легированной стали. Это сырье, которое напрямую влияет на качество крепления, обеспечивает правильное прилегание материала и позволяет не нарушать металлическую структуру вокруг просверленного отверстия. Что влияет на это?

В первую очередь, будет ли происходить коррозия кровельного листа вокруг самореза. Если вы когда-нибудь видели крышу с дешевыми саморезами, вы наверняка узнаете ее по струйкам ржавчины, стекающим с шайб. Направляясь вниз, они разрушат весь металлический лист.

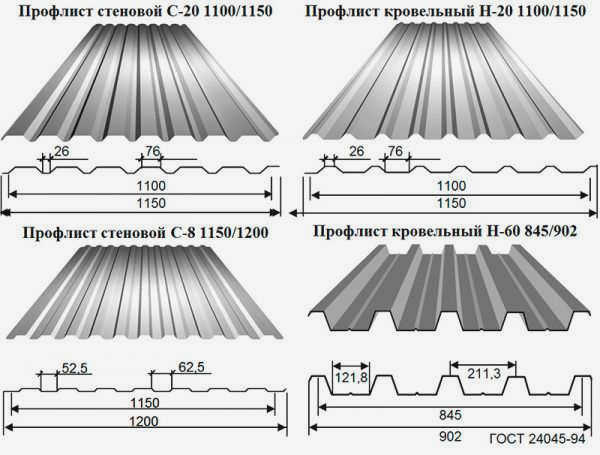

Размеры кровельного трапециевидного листа

Трапециевидный кровельный лист – это профилированный лист, изготовленный из высокопрочной стали методом штамповки и обработанный специальными веществами. Он выпускается в следующих размерах

Благодаря техническим возможностям современного оборудования можно производить профилированные кровельные листы длиной до 14 метров. Это позволяет заказчикам приобретать материал, максимально приближенный к размерам здания.

ВНИМАНИЕ!
Обратите внимание, что каждый профилированный лист

представляет собой несколько меньший параметр материала, так как учитывается тот факт, что между вертикальными листами должен быть нахлест.

Сортовой прокат позволяет значительно сократить количество стыков, что особенно актуально для их горизонтального расположения. Это важно, так как в свою очередь напрямую влияет на герметичность самого кровельного покрытия. Если длина одного ската меньше 14 метров, то горизонтальных стыков можно вообще избежать.

Использование длинных профилей также помогает снизить затраты на материалы, так как короткие гофрированные листы должны накладываться друг на друга..

• Наиболее часто используемыми кровельными материалами являются гофрированный лист длиной 6 метров. Это объясняется тем, что его достаточно легко доставить на стройплощадку, в то время как изделия длиной 14 метров приходится грузить в специальные машины. Наименьшая длинакоторую достигает профилированный лист, всего 0,5 метра..
• Не менее важным является ширина профилированного листастандартный размер которого составляет всего 1250 миллиметров. Часто в станок подаются более широкие листы, но с учетом гофры они теряют свою ширину. Чем больше высота гофры, тем уже сам материал. Поэтому профиль C8 имеет ширину 1 200 миллиметров, а марка H75 – 800 миллиметров.

Расчет волнистой кровли: онлайн-калькулятор

С помощью этого онлайн-калькулятора вы можете рассчитать не только количество гофрированного картона для вашей крыши, но и

ВАЖНО!

Как пользоваться онлайн-калькулятором:

Ниже вы найдете калькуляторы для других типов крыш:

Обозначение поля калькулятора

Расчет кровли из профилированного металла: онлайн-калькулятор кровли.

Определите кровельный материал:
кг/м 2

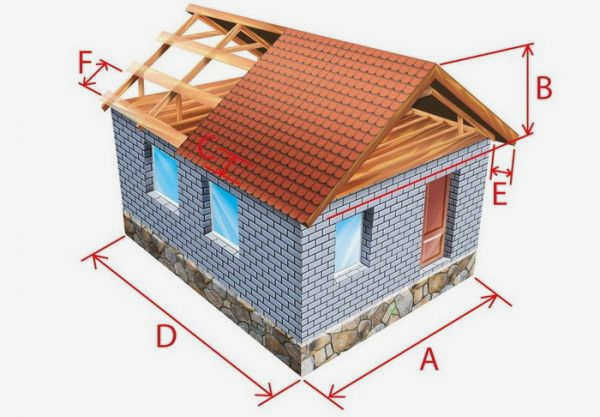

Введите параметры крыши (изображение выше):
Ширина фундамента A (см)
Длина фундамента D (см)
Высота B (см)
Длина бокового свеса C (см)
Длина переднего и заднего свесов E (см)
Фермы:
Уклон конька (см)
Порода древесины для стропил (см)
Расстояние между боковыми стропилами (по желанию) (см)
Расчет обрешетки:
Ширина обрешетки (см)
Толщина досок обрешетки (см)
Расстояние между двумя досками обрешетки
F (см)

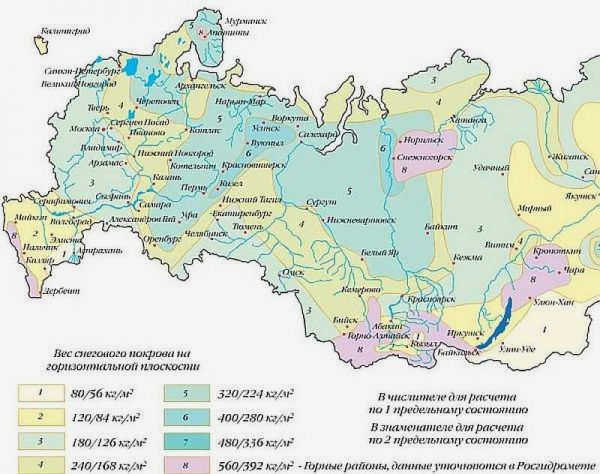

Расчет снеговой нагрузки (см. фото ниже):
Выберите регион
Расчет ветровой нагрузки:
Регион
Высота до конька здания
Тип рельефа
Крыша:
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала.
Для данного материала рекомендуется больший угол наклона!
Для данного материала желательно использовать меньший угол наклона!
Площадь крыши: 0 м 2 .
Приблизительный вес кровли: 0 кг.
Количество рулонов изоляционного материала с 10% нахлестом (1х15 м): 0 рулонов.
Стропильные фермы:
Нагрузка на стропильную систему: 0 кг/м 2 .
Длина стропил: 0 см.
Количество стропил: 0 шт.
Стропила:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между обрешетками: 0 см.
Количество досок обрешетки стандартной длины 6 метров: 0 штук.
Объем досок обрешетки: 0 м 3 .
Приблизительный вес обшивочных досок: 0 кг.

Подготовка материала для обрешетки и стропил

Перед использованием деревянного материала для обрешетки и стропил под настил, Он должен быть надлежащим образом пропитан.

Это связано с тем, что древесина в течение срока службы подвергается воздействию ряда агрессивных факторов окружающей среды, которые в дальнейшем могут сократить срок службы и нарушить функциональность древесины.

Каждый деревянный брус и пиломатериал должен быть обработан антисептиком.

Особенно это касается обрешетки. Это связано с тем, что часто эта часть кровельной системы защищена только обрешеткой.

Еще одна причина для нанесения антисептика на обрешетку под профнастил заключается в том, что в вентиляционном зазоре, в котором она находится, постоянно циркулирует влажный наружный воздух.. Кроме того, невозможно периодически проверять состояние этой части крыши в отличие от стропильной системы. Это связано с тем, что верхняя часть обрешетки покрыта кровельным листом, а нижняя – слоем кровельного материала.

Если брёвна со временем начнут разрушаться без антисептической обработки, то единственным выходом из этой ситуации будет дорогостоящий и затратный капитальный ремонт всей крыши.

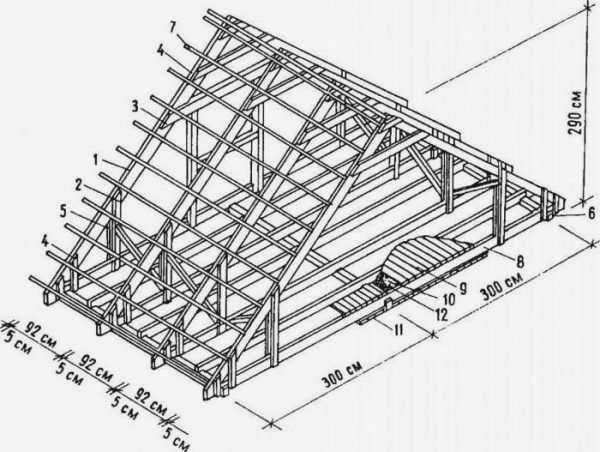

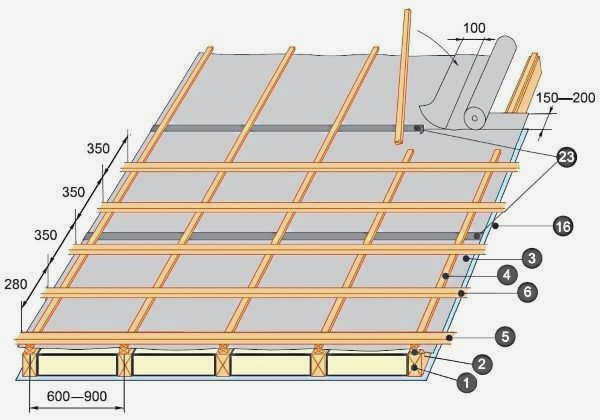

Как рассчитать обрешетку для кровли из волнистого металла

Для расчета обрешетки для профилированных листов очень важно знать

• НС8Кровельная обрешетка: более 15 градусов, уклон 0,55 мм;
• НС10.До 15 градусов, 0,55 мм – шаг сплошной; свыше 15 градусов, 0,55 мм – шаг 300 мм;
• HC20До 15 градусов, 0,55-0,7 мм – шаг непрерывный; свыше 15 градусов, 0,55-0,7 мм – шаг 500 мм;
• С21до 15 градусов, 0,55-0,7 мм – шаг 300 мм, свыше 15 градусов, 0,55-0,7 мм – шаг 650 мм;
• НС35до 15 градусов, 0,55-0,7 мм – шаг 500 мм, свыше 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• С44до 15 градусов, 0,55-0,7 мм – расстояние 500 мм, свыше 15 градусов, 0,55-0,7 мм – расстояние 1000 мм;
• Н60не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
• Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартное сечение досок обрешетки составляет 30х100 миллиметров.

Зачем нужны уплотнения стыков и как правильно их применять

Герметизация стыков стыки профилированных листов на крыше Использование герметиков.

Герметики незаменимы, если вы хотите предотвратить попадание осадков в дом.

Даже если небольшое количество жидкости попадет под крышу – она будет гнить на деревянных досках, на которых она хранится, и в результате вся конструкция может со временем разрушиться.

Дело в том, что отсутствие герметика в крыше оставляет небольшие щели и зазоры, через которые может проникать вода. В таком случае даже гидроизоляционная мембрана не может спасти конструкцию, и крышу необходимо ремонтировать.

Помимо жидкости, под крышу может попасть грязь, что также негативно скажется на собранном покрытии дома.

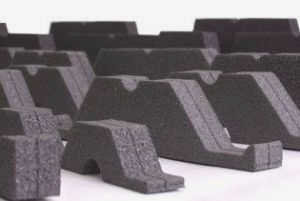

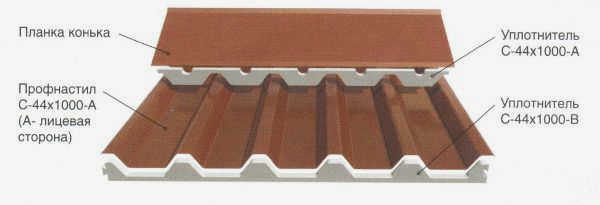

Особенности герметика

1. Огнестойкость;
2. Долговечность. Его можно использовать в течение девяноста лет, и за это время он не разрушится;
3. Может быть использован Может использоваться для герметизации участков вокруг конька стен и тамбуров.;
4. Многоцелевой герметик может использоваться на любой части крыши.;
5. Она является гибкий и имеет пористую структуру;
6. Устойчив к механическим воздействиям и предотвращает отсыревание и замасливание поверхности кровли;
7. Обеспечивает звукопоглощение и теплоизоляцию;
8. Его толщина составляет 20 мм;
9. Герметик способен Устойчив к температурам от – 60 до + 95 градусов Цельсия;

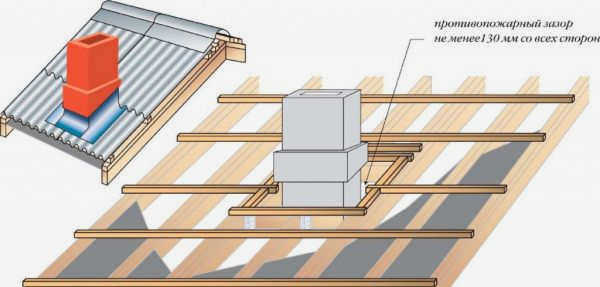

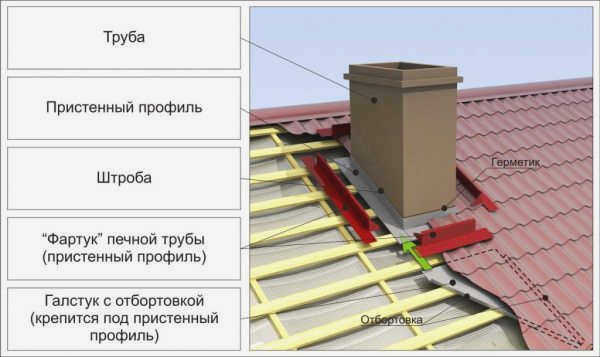

Как обойти кровельную вытяжку на крыше из профилированного металла и соединение трубы с кровлей

После того как стропильная ферма крыши и все необходимые элементы под ней построены, необходимо приступить к работе над трубой. В данной ситуации необходима полоса профнастила, расположенная внизу в виде уголка 140х140 мм с изгибом 90 градусов, который необходимо вставить в нижнюю часть дымохода.

Для этого укладывается специальный лист. На его поверхность, а также на

Подробнее об установке заполняющего элемента

Для того чтобы все монтажные работы при покрытии крыши здания трапециевидными металлическими листами прошли успешно, необходимо заранее подготовить необходимые материалы и поэтапно создать ее основу, начиная с конструкции обрешетки и гидроизоляции.

Облицовка дымохода трапециевидным металлическим листом

Облицовка дымохода трапециевидным металлическим листом

Для того чтобы правильно отделать крышу, необходимо заранее произвести расчет по специальным формулам, а в конце строительства установить уплотнитель для защиты дома от влаги и обеспечить размещение профилированного листового материала таким образом, чтобы он выглядел эстетично со всех сторон, включая зону дымохода.
