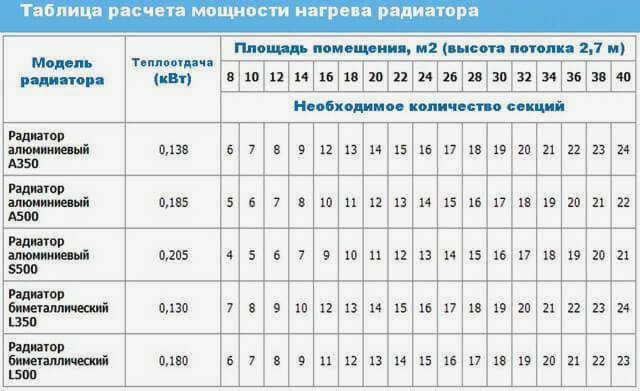

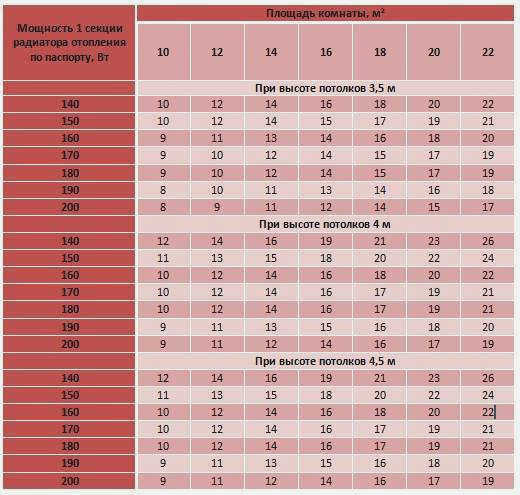

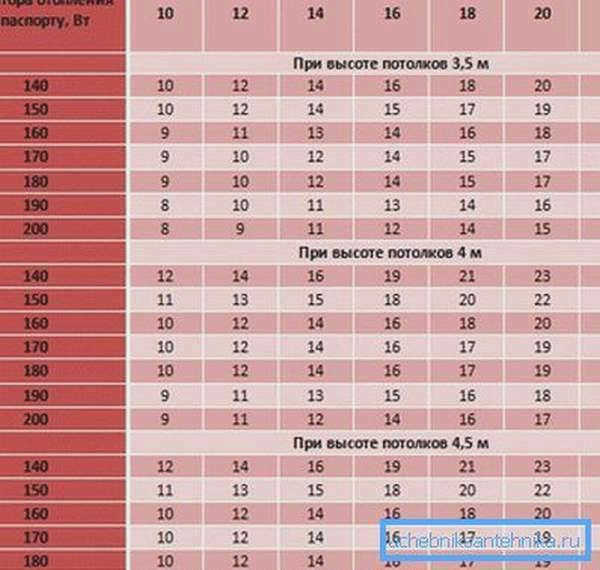

Панельное здание имеет размеры 3,2 метра на 3,5 метра, а высота потолка составляет 3 метра. Чтобы определить объем, перемножьте 3,2, 3,5 и 3: результат – 33,6 м 3 . Эта цифра умножается на коэффициент для панельного дома (41). Результат – 1378 Вт. Для получения наиболее точного значения используется расчетная таблица для стальных радиаторов. В ней указаны данные для каждой климатической зоны и характеристики здания.
Как рассчитать радиаторы на квадратный метр – правила и методы расчета количества секций
Количество радиаторов для помещения можно рассчитать исходя из площади комнаты. Это самый простой способ – воспользоваться сантехническими нормами, которые гласят, что для обогрева 1 квадратного метра необходима тепловая мощность 100 Вт в час. Обратите внимание, что этот метод применяется к помещениям со стандартной высотой потолка (2,5-2,7 м), и результат получается несколько высоким.
Кроме того, он не учитывает такие характеристики, как:
- Количество окон и тип стеклопакета на них;
- количество внешних стен в помещении;
- толщина стен здания и материал, из которого они изготовлены
- тип и толщина используемой изоляции
- Диапазон температур в данной климатической зоне.
Тепло, которое радиаторы должны отдать для обогрева помещения: площадь поверхности следует умножить на тепловую мощность (100 Вт). Например, для комнаты площадью 18 кв. м тепловая мощность радиатора будет следующей:
18 кв. м х 100 Вт = 1800 Вт.

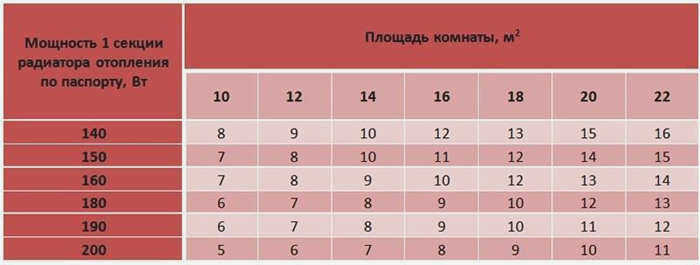

Таким образом, для обогрева 18 кв. м требуется 1,8 кВт в час. Разделите этот результат на количество тепла, поставляемого секцией радиатора в час. Если данные в техническом паспорте указывают, что это 170 Вт, то следующий шаг расчета следующий:
1800 ВТ / 170 ВТ = 10,59
Эту цифру следует округлить до целого числа (обычно округляют в большую сторону), что дает 11. Это означает, что для достижения оптимальной температуры в помещении в отопительный сезон вам потребуется радиатор с 11 секциями.
Этот метод подходит только для расчета размера радиатора в помещениях с центральным отоплением, где температура теплоносителя не превышает 70 градусов Цельсия.
Существует также более простой метод, который можно использовать в обычных условиях в квартирах панельных домов. При таком грубом расчете учитывается, что одна секция необходима для обогрева 1,8 квадратных метров площади пола. Другими словами, площадь пола нужно разделить на 1,8. Для площади 25 квадратных метров, например, необходимо 14 секций:
Расчет секций обогревателя по площади
Это самый простой вид расчета количества секций радиаторов, при котором количество тепла, необходимое для обогрева помещения, определяется по отношению к квадратным метрам жилища.
Рассчитать размер помещения несложно, а для определения необходимого тепла можно использовать строительные нормы СНиП:
- В средней климатической зоне для обогрева 1 м2 жилья требуется 60-100 Вт.
- Для северных регионов этот стандарт соответствует 150-200 Вт.

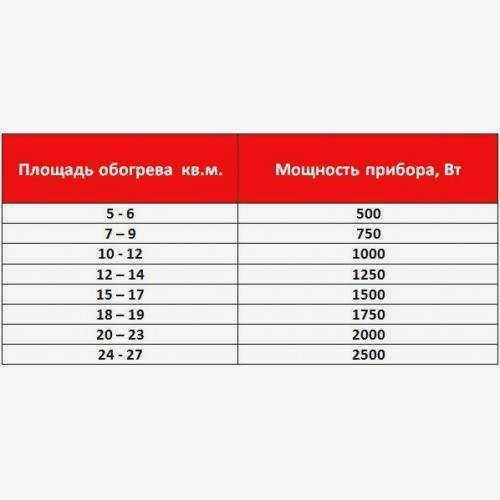

Имея на руках эти данные, рассчитывается необходимое количество тепла. Например, для средней климатической зоны для обогрева помещения площадью 15 м2 потребуется 1500 Вт тепла (15×100). Следует помнить, что это средние значения, поэтому лучше ориентироваться на максимальные значения для конкретного региона. В районах с очень мягкими зимами можно использовать коэффициент 60 Вт.
Рекомендуется не превышать запас мощности, так как это потребует использования большого количества обогревателей. Следовательно, количество необходимого теплоносителя также увеличится. Это не является серьезной проблемой для жителей многоквартирных домов с центральным отоплением. Однако для жителей частного сектора стоимость отопления возрастает по мере увеличения инерционности контура. Это требует точного расчета радиаторов по площади.
Расчет по площади
Это самый простой способ более или менее точного определения количества тепла, необходимого для отопления. Основной отправной точкой для расчета является площадь квартиры или дома, в котором планируется организовать отопление.
Площадь каждого помещения можно найти на поэтажном плане жилища, а СНиПы помогут рассчитать величину удельного расхода тепла:
- Для средней климатической зоны норма для жилых помещений определяется как 70-100 Вт/м2.
- Если температура в регионе опускается ниже -60 градусов, уровень обогрева на каждый 1 м 2 должен быть увеличен до 150-220 Вт.

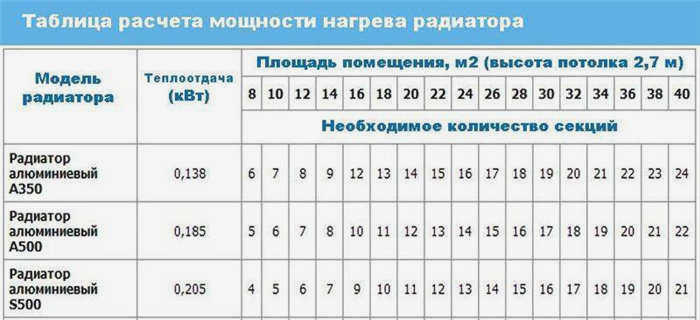

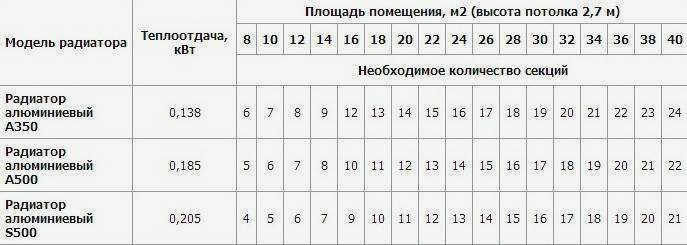

Чтобы рассчитать площадь поверхности панельных радиаторов, в дополнение к вышеуказанным стандартам можно использовать калькулятор. При этом следует учитывать мощность каждого радиатора. Лучше не преувеличивать расходы, так как с увеличением количества радиаторов в системе увеличивается и конечная мощность. В случае с центральным отоплением такие ситуации не критичны: там каждая семья платит только фиксированную цену.
Иначе обстоит дело с автономной системой отопления, где следствием любого перерасхода является увеличение платы за объем теплоносителя и работу контура. Тратить лишние деньги нецелесообразно, поскольку весь отопительный сезон может стоить больших денег. Используя тепловой калькулятор для точного определения количества тепла, необходимого для каждого помещения, легко определить, сколько секций необходимо приобрести.
Для простоты каждый нагреватель маркируется количеством вырабатываемого тепла. Эти значения обычно включены в сопроводительную документацию. Арифметика проста: определив количество тепла, нужно разделить эту цифру на мощность обогревателя. В результате этих простых операций получается количество секций, необходимое для компенсации утечки тепла в зимний период.
Как скорректировать предварительные данные
Совет: Используйте наши строительные калькуляторы онлайн, и вы быстро и точно получите расчеты для строительных материалов или строительства.

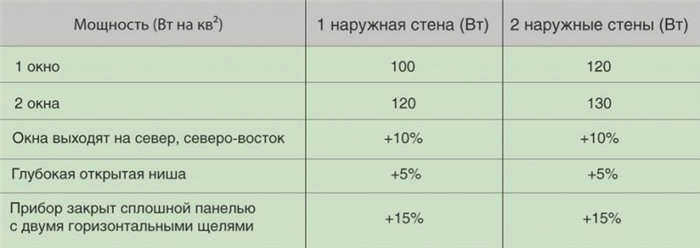

Приблизительные значения определенно нуждаются в корректировке. Чтобы получить более точный результат, необходимо учесть все факторы.
Каждый из них может привести к увеличению или уменьшению теплопотерь:
- Материал стен.
- Эффективность теплоизоляции.
- Площадь окон и тип остекления.
- Количество наружных стен.
Высококачественные калькуляторы оснащены специальными коэффициентами, учитывающими эти факторы. Все, что требуется для более точного выравнивания предварительных значений теплопотерь, – умножить на эти коэффициенты.
Простые расчеты
Подключение отопления в высотном здании, количество и расположение оборудования производится на основе сложных технических расчетов. Эти расчеты выполняются специалистами на основании СНиП 41-01-2003. В предписаниях указывается, например, сколько секций биметаллического радиатора необходимо на 1 м² площади:
- в центре – 100 Вт;
- на севере – 150-200 Вт;
- на юге – 60 Вт.

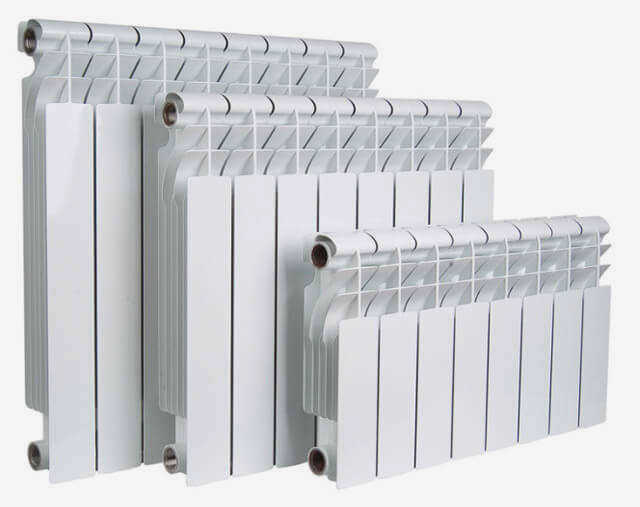

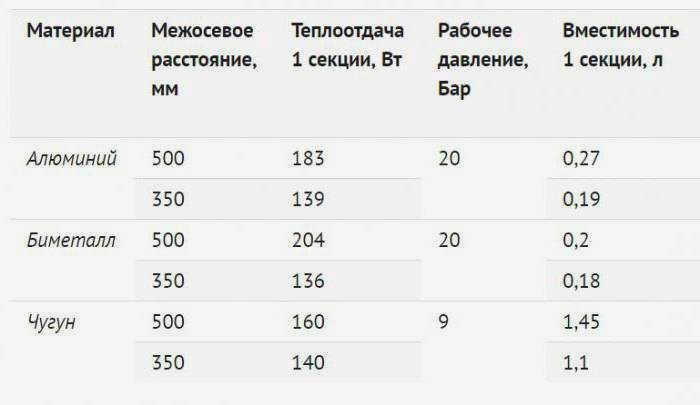

В СНиП указано, сколько секций батареи необходимо на квадратный метр площади здания с учетом состава сплава:
- биметалл – 1,8 кв. м;
- алюминий – 2,0 квадратных метра
- чугун – 1,5 квадратных метра.

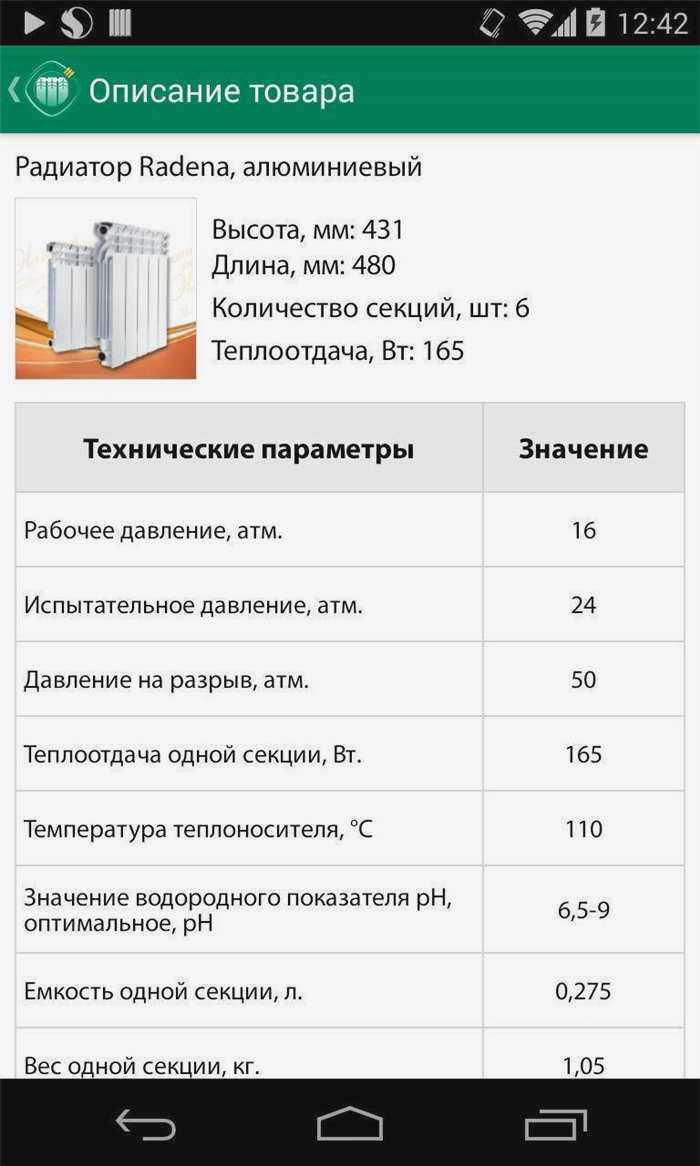

Пользователь может самостоятельно произвести приблизительные расчеты. К приобретенному радиатору прилагается руководство по эксплуатации. В ней указаны данные и мощность радиаторов. Используя эти данные, можно рассчитать секции радиатора в соответствии с площадью помещения с помощью шаблона:

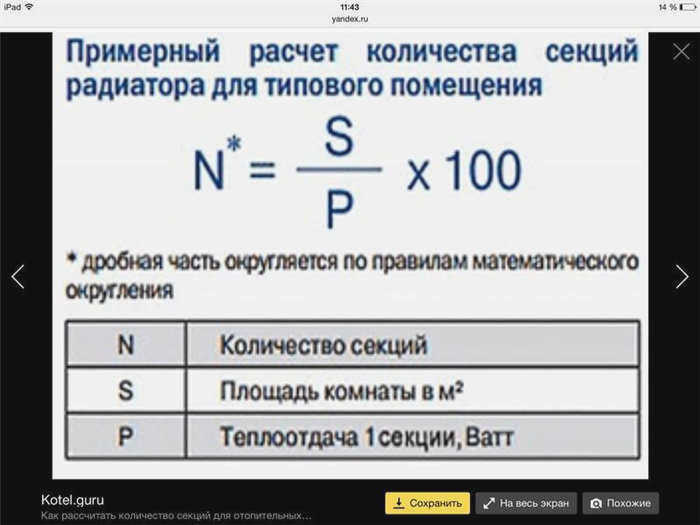

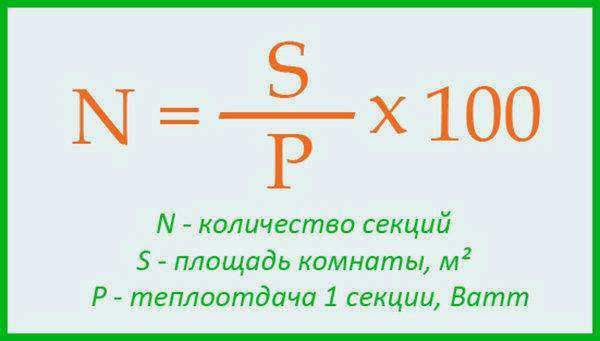

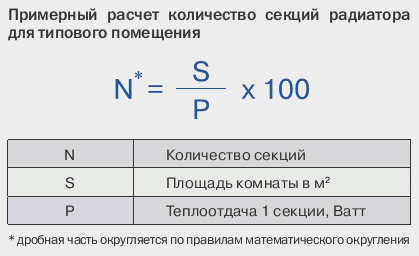

Площадь помещения (в м²) Х100 Вт / мощность секции (данные в инструкции).
Полученные результаты действительны для отапливаемых полов сверху и снизу, не на углу, в кирпичном здании, в пределах 3 метров от потолка.

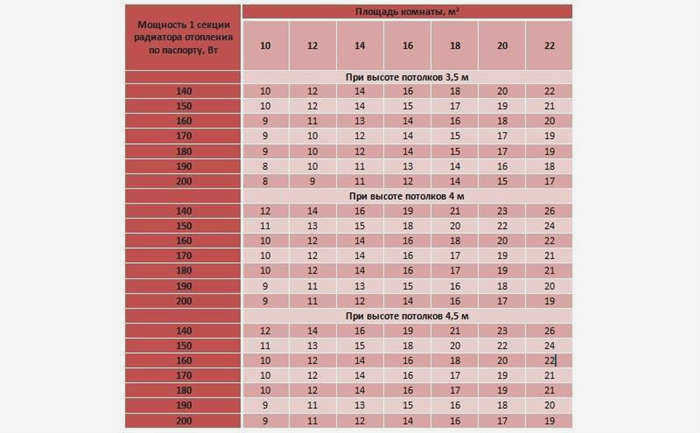

Расчет объема
Если стены выше 3 метров, используются размеры радиатора. на квадратный метр жилья:
- для панельных блочных зданий – 41 Вт;
- для зданий из кирпичной кладки – 34 Вт.
Шаблон:
Тепловая мощность = площадь помещения Х высота стен Х нормативная мощность (41 или 34).
Полученный результат делится на нормативную мощность секции и получается необходимое количество секций.
Описание видео
Видео, показывающее, как рассчитать количество секций нагревателя:
Количество секций нагревателя можно рассчитать с помощью дополнительных коэффициентов. Мощность берется стандартная – на квадратный метр. м 100 Вт. Учитываются дополнительные значения, влияющие на атмосферу в здании:
Тепловая мощность = площадь X 100 X K1 X K2 X K3 X K4 X K5 X K6 X K7 X K8 X K9 X K10.
Каждый фактор влияет на тепловой режим помещения.
К1 – это количество стен, контактирующих с наружной температурой, где
- для одной поверхности – 1;
- для двух поверхностей – 1,2; или
- для трех – 1,3;
- для четырех стен, контактирующих с атмосферой – 1,4.
В этом случае угловые комнаты будут самыми холодными.
К2 – это показатель, учитывающий отношение к полюсам. Поверхности в тени будут более холодными, так как на них не будет воздействовать солнечное тепло:
- северная сторона -1.1;
- восточная сторона -1,1;;
- южная сторона -1;
- Западная часть здания -1.
См. также:
Каталог проектов домов с камином
К3 – это показатель, отражающий степень теплоизоляции. Помимо стандартного строительства, жильцы могут утеплить стены специальными средствами как снаружи, так и изнутри, снизив потери тепла.
Теплоизоляция снижает потребность в отоплении:
- стены кладки толщиной в два кирпича без дополнительной изоляции – 1;
- стены кладки в один кирпич без дополнительной изоляции – 1,27;
- с дополнительной изоляцией – 0,85.
Типы оборудования

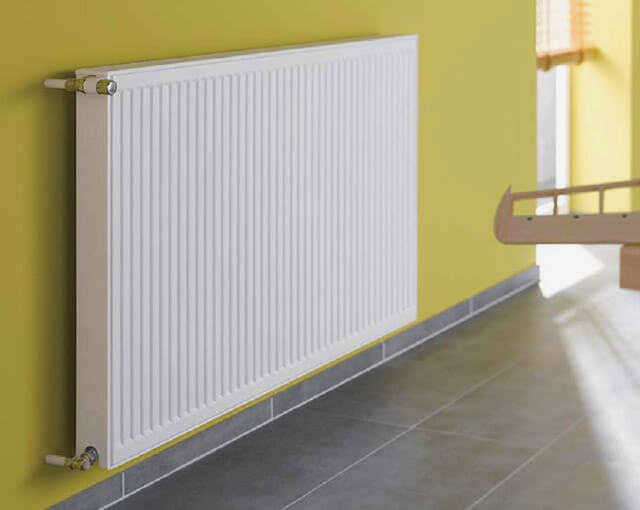

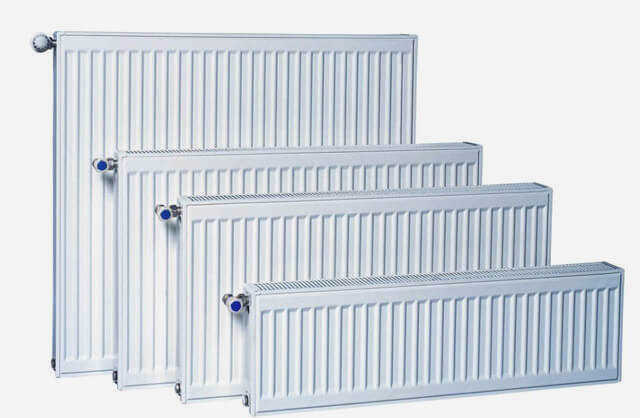

Стальные радиаторы состоят из одной, двух или трех панелей. Они дополнительно оснащены металлическими ребрами.
Существуют следующие типы стальных радиаторов:
- 10 – однопанельный, легкий, с низким КПД;
- 11 – одинарная панель с 1 ребристой панелью, тяжелее и эффективнее предыдущих;
- 21 – двойная панель с 1 ребристой панелью;
- 22 – двойная панель с 2 ребрами, более мощный, чем модель 21;
- 33 – 3-панельные с 3 ребрами жесткости, самые сильные модели с точки зрения тепловых характеристик.
Каждый тип оборудования имеет широкий диапазон размеров. Модели различаются по длине, высоте и мощности. Выбрать стальной радиатор можно с помощью таблицы, в которой обобщены все характеристики.
Расчет мощности в зависимости от размера помещения
Радиаторы по площади подбираются согласно СНиП, который регламентирует оптимальный объем тепла для различных конструкций: для панельного здания – 41 Вт на 1 м³, для кирпичного дома – 34 Вт на 1 м³.
Чтобы определить мощность агрегата, рассчитайте объем помещения – перемножьте ширину, высоту и длину. Умножьте эту цифру на СНиП (34 или 41 ватт) и вы получите оптимальную тепловую мощность для обогрева помещения.
Например, если площадь комнаты в панельном здании составляет 15 м², а высота потолка – 3 метра, то мощность 1845 Вт будет достаточной. Согласно таблице выбора, подойдет модель типа 22 с высотой 500 мм и длиной 900 мм.
