Главная рекомендация – сделать правильный выбор, основываясь на тепловой мощности АОГВ. Обратите особое внимание на количество устанавливаемых радиаторов и место их установки.
Что такое АОГВ в системе отопления: характеристики, особенности, выбор, установка котла
АОГВ – это самый простой газовый котел, используемый в системах отопления, обозначаемый буквой "О" (отопление). Он не только прост по конструкции, но и дешевле всех остальных, представленных сегодня на рынке. Поэтому популярность прибора высока, особенно среди потребителей, владеющих одно- и двухэтажными домами.
АОГВ имеет собственное написание – газовый водонагреватель. В обозначении также присутствуют цифры, указывающие на мощность. Например, АОГВ 10, что означает, что мощность нагревательного прибора составляет 10 кВт.
Устройство является энергонезависимым – в его конструкции нет деталей и узлов, работающих от электричества. Это большой плюс, особенно для сельских домов. Эти котлы могут работать на сетевом газе или сжиженном газе из баллона (и пропане). В последнем случае достаточно заменить горелку.

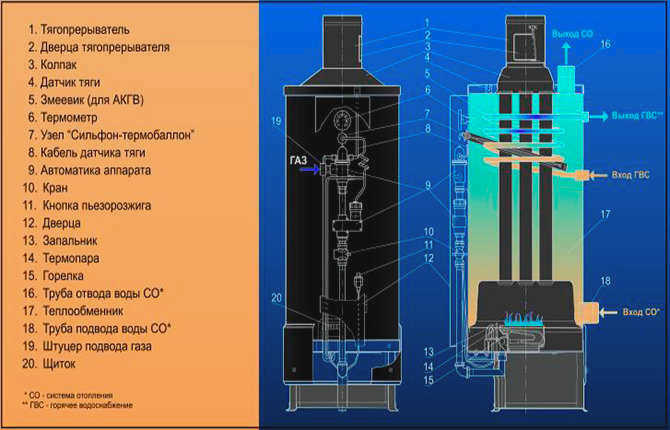

Конструкция котла AOGV:
- бак для воды;
- теплообменник
- горелка;
- автоматика.
Объем бака определяется мощностью. Бак имеет цилиндрическую форму. Внутри бака размещается металлический теплообменник. Он может быть изготовлен из стали, чугуна или меди. Последний вариант увеличивает стоимость устройства.
Теплообменник работает нетрадиционным способом. Теплоноситель не проходит через его внутренние полости, как во многих отопительных приборах. Угарный газ, образующийся при сгорании топлива, движется внутри.
Теплоноситель находится снаружи, окружая его. Таким образом, происходит передача тепловой энергии.
Горелка атмосферная, расположена в открытой камере сгорания. Сжигание газа осуществляется с помощью воздуха, забираемого из помещения, в котором установлен котел АОГВ.
Принцип работы
Горелка расположена под водяным баком. Угарный газ проходит через теплообменник и выходит в верхнюю камеру, которая соединена коллекторной трубой диаметром 120 мм с дымоходом.
В корпусе есть еще два патрубка Ø40 мм. Один расположен в нижней части – прямо над перегородкой, отделяющей плиту от бака. Другой находится в верхней части – чуть ниже перегородки, отделяющей резервуар от верхней камеры дымохода.
Первый патрубок подключается к обратному контуру системы отопления. Второй соединяется с подающим контуром. Когда теплоноситель нагревается, он под действием физических сил выталкивается в верхний патрубок.
Охлажденная вода автоматически поступает в котел AHW через нижний патрубок. Таким образом, охлаждающая жидкость циркулирует без использования циркуляционных насосов.
Температура охлаждающей жидкости регулируется электромагнитным клапаном. Он напрямую соединен с медной термопарой. Последняя контролирует пламя на запальнике горелки.
Если температура воды в баке повышается, клапан уменьшает подачу топлива. И наоборот. Если пламя на горелке гаснет, клапан полностью перекрывает подачу газа.
К электромагнитному клапану котла АОГВ подключен еще один датчик. Это датчик тяги. Местом его установки является ответвление, соединяющееся с дымоходом. Его функция заключается в контроле тяги.
Когда тяга уменьшается, датчик посылает сигнал на клапан, который перекрывает подачу топлива к горелке. Это означает, что датчик тяги отвечает за безопасную работу прибора.
Общее описание
Газовые котлы AGV всегда отличались довольно низким КПД, но это не так важно, если газ – самое дешевое топливо. Старые модели автономных водонагревателей имели очень ненадежную автоматику, которая могла полностью выйти из строя в течение нескольких лет. Конечно, ее всегда можно было отключить, и это никак не повлияло бы на работу бойлера – но это не могло доставить вам удовольствия.
При выборе котла AHW для отдельно стоящего дома важно правильно определить количество и размеры основных труб. Их минимальный диаметр составляет два дюйма. Если диаметр труб меньше, то, во-первых, их пропускная способность будет недостаточной, а во-вторых, в сети будут образовываться водяные шлюзы и вихри, препятствующие нормальной циркуляции жидкости.
Использование широких труб, в свою очередь, приводит к значительному увеличению объема теплоносителя в контуре. Больший объем жидкости означает больший расход энергии на нагрев. Эту особенность необходимо учитывать при проектировании системы отопления AHW.
Существует несколько модификаций стандартных моделей AHW. Следовательно, на рынке можно встретить АОГВ – по сути, то же самое, что и ОВ с аналогичным набором отрицательных характеристик. Разница между бойлером и АОГВ рассматривается ниже. Кроме того, существует модификация АОГВ, которая также существенно не отличается от вышеперечисленных устройств.
Преимущества и недостатки АОГВ
Список положительных характеристик АОГВ выглядит следующим образом:
- Независимость от электроэнергии. Эта особенность часто является решающей при выборе АОГВ. Это оборудование не требует электричества, поэтому оно идеально подходит для ситуаций, когда есть проблемы с электричеством или есть необходимость его экономии.
- Дешевизна. По стоимости оборудования АГВ выгодно отличаются от зарубежных аналогов. Это преимущество сохраняется даже с учетом очень низкой эффективности автономных газовых водонагревателей.
- Экономическая эффективность. AHU по праву считаются одним из самых экономичных типов газового отопительного оборудования.
Недостатки AHU можно суммировать следующим образом:
- Большой размер. Установка газового котла занимает около 1 м 3 пространства – это довольно много. Такие агрегаты обычно устанавливаются в отдельном помещении.
- Внешний вид. С визуальной точки зрения, АОГВ – вещь сугубо утилитарная, не обладающая ни малейшей эстетической привлекательностью. Помимо непрезентабельного внешнего вида самого радиатора, система отопления обязательно дополняется большими трубами и радиаторами, поэтому для создания хорошего интерьера нужно проявить творческий подход.
Конструкция и характеристики оборудования

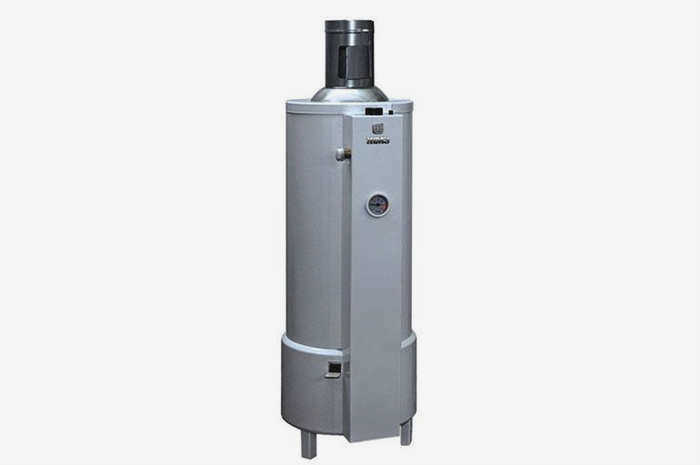

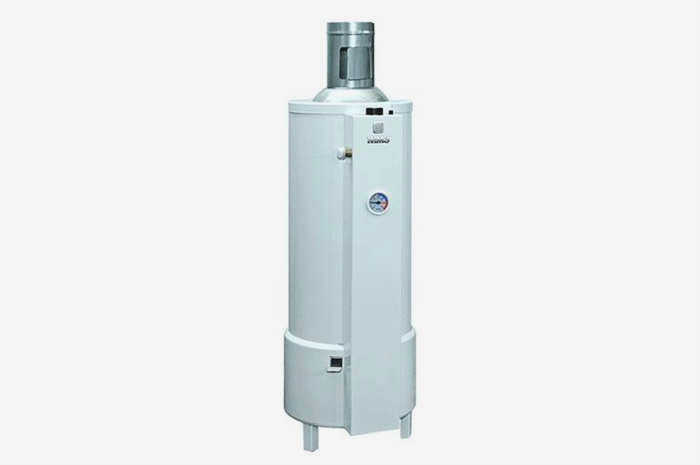

Примером оборудования АОГВ могут служить котлы производства Жуковского механического завода. Теплотехника этого производителя отличается высоким качеством, пользуется доверием большинства российских потребителей и имеет знаки отличия.
Жуковские котлы могут работать на природном газе и сжиженном нефтяном газе. Разница заключается в форсунке. Производитель поставляет котлы с горелкой для сетевого газа. Для баллонного газа горелку необходимо заказывать отдельно.
Жуковский завод выпускает 3 модификации котлов:
Название "Эконом" говорит само за себя, это самая доступная модель, оснащенная российской автоматикой. Она способна обеспечить бесперебойную работу в течение длительного времени. Другие модификации имеют немецкую автоматику.
АОГВ в Жуковском варьируется от 11 до 29 кВт, что соответствует отапливаемой площади от 45 до 250 м². Например, котел АОГВ 29 отапливает помещения площадью до 260 м².
Диапазон нагрева воды: +40…+90°C.
Агрегаты имеют 1 контур и механическое управление. Для подачи горячей воды требуется установка бойлера.
Агрегат имеет автоматическое и ручное управление огнем. Горелка атмосферная инжекторного типа. Имеет пьезорозжиг для автономной работы.
Диаметр трубы больше или равен 2 дюймам. Меньшие размеры приведут к дополнительным расходам на нагрев воды.
Дымоход устанавливается за пределами жилой зоны, его диаметр составляет около 120 мм.
Некоторые более дорогие модели оснащены циркуляционным насосом для обеспечения равномерного распределения тепла в системе отопления. В агрегатах эконом-класса движение воды происходит по законам физики, поэтому устанавливают трубу под небольшим углом (10 мм на 1 м в сторону крана), а сам бойлер размещают в самой низкой точке дома.
Как это работает

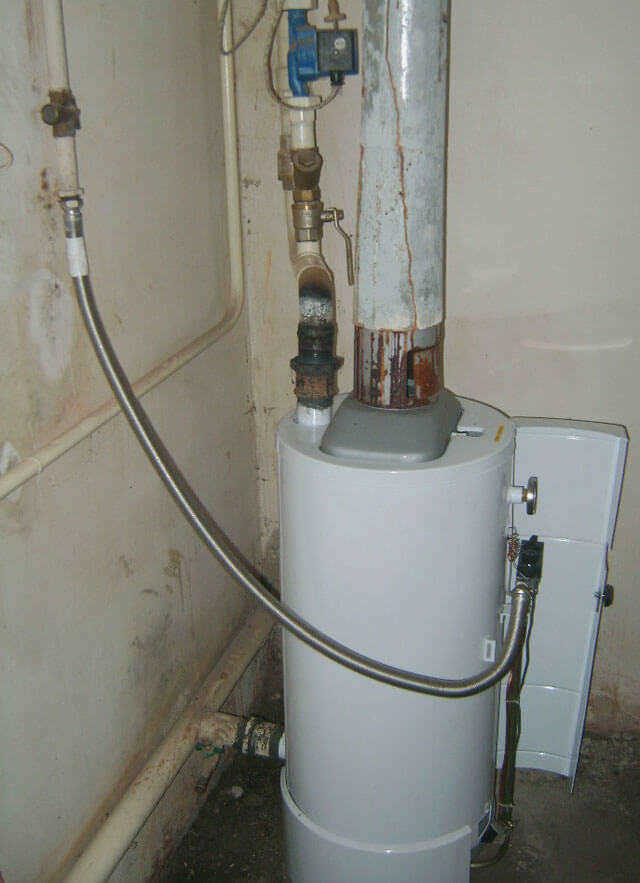

Стоячий газовый котел АОГВ устанавливается в отдельном помещении в самой низкой точке здания. Это делается для того, чтобы обеспечить автономное снабжение холодной водой. Иногда место расположения газового котла искусственно понижают.
Вся система отопления состоит из подающих и обратных труб, радиаторов, расширительного бака большой емкости (в самой высокой точке контура), запорной и регулирующей арматуры и непосредственно котла.
Нагрев происходит в баке прибора с помощью газовой горелки. Она расположена в нижней части бойлера. Вода поступает в отопительную трубу и передает тепло внешнему контуру. Затем она возвращается в прибор при естественной циркуляции.
Энергонезависимые газовые водонагреватели
Популярностью пользуются энергонезависимые бойлеры. Импортные агрегаты отличаются от АГВ широким модельным рядом. Однако чаще всего это напольные отопительные агрегаты. Настенные варианты встречаются редко.
Однако существует такой вариант, как энергонезависимые парапетные котлы. Их можно установить на полу или повесить на стену (но не выше подоконника). Существуют модели, устанавливаемые на вертикальной поверхности….
Импортные энергонезависимые агрегаты также различаются по материалам, из которых изготовлен теплообменник. Например, нержавеющая сталь, чугун или медь. Последний вариант считается дорогим, но и самым надежным и долговечным. Медь не используется в производстве AGV.
Популярностью пользуется оборудование словацкого бренда Protherm. Модели названы в честь животных. Котел Protherm Medved 20 TLO считается практичным и эффективным. Агрегат оснащен тяжелым чугунным теплообменником.
Агрегат имеет более высокий КПД по сравнению с AHV – около 90%. Эта модель подходит для отопления дома площадью до 200 м² (без теплопотерь), хотя ее мощность составляет 18 кВт.
Среди зарубежных агрегатов популярен котел Baxi. SLIM EF 1.22. Агрегат имеет высокую мощность – 22 кВт, но КПД ниже, чем у других импортных агрегатов – 88%.
Критерии выбора
При покупке котлов для частного дома необходимо учитывать несколько аспектов:
- Площадь отапливаемого помещения.
- Возможные теплопотери (в зависимости от материалов, из которых изготовлены стены, полы и потолки, окна и двери).
- Мощность приборов (необходимое значение рассчитывается из расчета 1 кВт на 10 м² площади). Однако если дом расположен в регионе с суровыми зимами или построен из материалов с высокими теплопотерями, полученное значение увеличивается на 25%.
- Функциональные особенности котла.
Котлы AHV выпускаются различной мощности, однако стандартного значения достаточно для обогрева дома площадью до 120 м². Для большой площади застройки следует приобретать зарубежные отдельно стоящие котлы. Кроме того, в качестве альтернативного решения можно рассматривать усовершенствованные котлы АОГВ или АКГВ.
Последние представляют собой комплексный водонагреватель. Это двухконтурные котлы, которые работают независимо от электросети. Агрегаты обеспечивают как отопление, так и горячую воду.
Однако эксперты считают, что в домах площадью 200 м² и более устанавливать такое оборудование не рекомендуется, так как невозможно создать стабильную естественную тягу. Для работы установки необходимо приобрести дополнительный циркуляционный насос, а также ИБП и генератор. Эти недостатки нивелируют преимущества автономных котлов.
