Расшифровка УЗО в электричестве

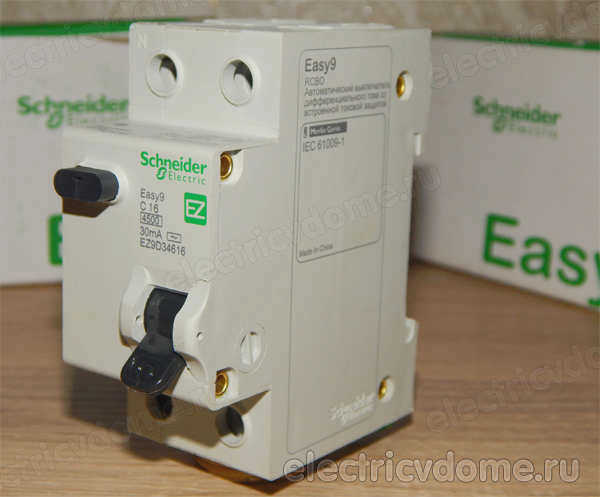

В электрических распределительных устройствах устанавливаются различные типы защитных устройств, но если название "автоматический выключатель" говорит само за себя, то с защитным устройством все немного сложнее. Название RCD означает "прерыватель цепи замыкания на землю", а наклейки на передней панели устройства указывают различные параметры, которые необходимо знать, чтобы выбрать подходящее устройство.
Это устройство уже давно используется в электропроводке, но не все домашние работники знают, что такое УЗО. Само название – это аббревиатура от прерывателя замыкания на землю.Автоматический выключатель“.
Существует множество различных названий этого устройства:
- УЗО – автоматический выключатель остаточного тока;
- RCCB – автоматический выключатель остаточного тока;
- УЗО – устройство остаточного тока.
Как следует из названия, это защитное устройство, которое управляется не током, протекающим через него, как обычный автоматический выключатель, а дифференциальным током. Это разница между током в нейтральном и фазном проводах в однофазном устройстве или алгебраическая сумма токов в линейном и нейтральном проводах в трехфазном устройстве.
Кого он защищает
Если автоматический выключатель в первую очередь защищает провода и кабели от перегрева, а реле напряжения защищает электрооборудование от повышенного или пониженного напряжения, то УЗО и другие защитные устройства нужны в первую очередь тем, кого они защищают от поражения электрическим током.
Оно отключает питание линии, если изоляция повреждена и на заземленном корпусе появляется высокое напряжение или если к электрооборудованию с поврежденной изоляцией прикасаются, когда оно не заземлено.
Это устройство является дополнительным средством защиты от поражения электрическим током в соответствии с Электротехническим кодексом. В пункте 7.1.71 установка такого устройства РЕКОМЕНДУЕТСЯ и является обязательной только при отсутствии заземления или если из-за длины линии повреждение изоляции не приведет к срабатыванию электромагнитного пускателя.
Несмотря на то, что установка автоматического выключателя остаточного тока повышает безопасность. Несмотря на это, установка автоматического выключателя остаточного тока повысит безопасность электроприборов и предотвратит их выход из строя в случае незначительного повреждения изоляции, например, небольшой утечки в стиральной машине.
Что означает УЗО?
УЗО в электротехнической терминологии расшифровывается как устройство защитного отключения.. Иногда это обозначение также можно встретить в виде УЗО – Усистема Ддифференциальный Тлокальный или ВДТ – Впереключатель Ддифференциальный ТУЗО в данном случае являются синонимами.
УЗО – это устройство, которое является одним из основных компонентов современной электрической сети; оно коммутирует электрические цепи, контролируя протекающие токи и разрывая цепь при обнаружении утечки.
Для чего используются УЗО?
Прежде всего Устройство остаточного тока (УЗО) защищает людей от поражения электрическим током.Когда человек прикасается к оголенному проводу, корпусу неисправного электроприбора или любой другой проводящей поверхности.
Другое Еще одно важное назначение УЗО – защита дома от риска пожара или взрыва, если защитная изоляция электрических кабелей будет повреждена. Важно знать, что УЗО устанавливается только вместе с автоматическим выключателем, и порядок их подключения не имеет значения.
Чтобы лучше понять, почему и, главное, как автоматический выключатель УЗО выполняет свою защитную функцию, важно понять, как он работает.

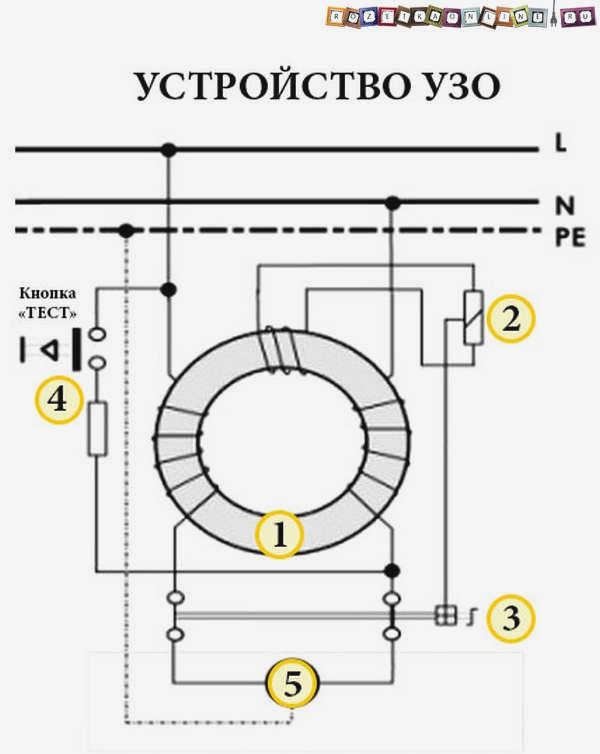

Устройство
Конструкция УЗО предполагает наличие
- детектора утечки;
- поляризованного магнитного реле.
Работа устройства основана на законах, основанных на входящей и исходящей электрической энергии в замкнутых цепях с очень высокой нагрузкой. Это означает, что ток должен иметь только одно значение, независимо от фазы перехода.

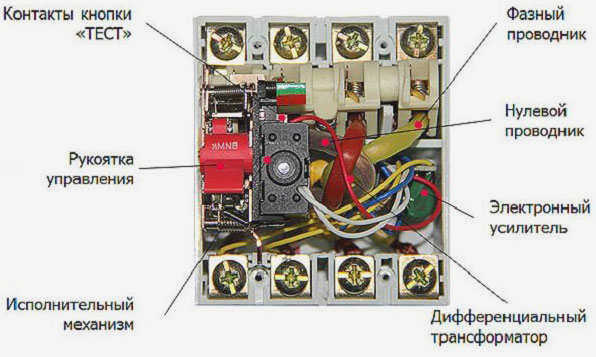

Внутри устройства находятся три магнитные катушки. Фаза проходит через первую, а ноль – через вторую. Ток создает магнитные поля на входе и выходе катушек устройства.
Если все работает как надо, то взаимные поля гасят друг друга. Если одна из катушек становится разбалансированной, то есть происходит утечка тока, это приводит к срабатыванию третьей катушки, которая имеет реле для отключения питания.

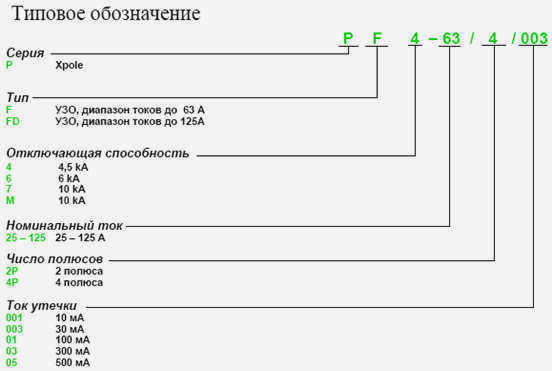

Основные технические характеристики
Каждый автоматический выключатель остаточного тока имеет определенный набор технических характеристик, с которыми следует ознакомиться перед покупкой:
- производитель;
- название модели;
- Рабочий ток – это максимальный ток, который может коммутировать устройство;
- параметры электросети (напряжение и частотанапряжение и частота);
- Ток утечки – максимальный ток утечки, на который может реагировать УЗО
- тип УЗО
- диапазон рабочих температур
- номинальный ток короткого замыкания;
- схема устройства УЗО.
Поражение электрическим током от бытового прибора
Приветствую вас, уважаемое сообщество!
Обращаюсь к вам за советом и критикой.
Я живу в 9-этажном доме, построенном в 1970-х годах. В квартире проложен однофазный электрический кабель без защитного проводника. В распределительном щитке стоят только автоматический выключатель и электросчетчик.
Проблема: металлические корпуса бытовых приборов (которые установлены на кухне): газовой плиты (с пьезоподжигом), стиральной и посудомоечной машин, вызывают поражение электрическим током, когда хозяева одновременно касаются (не намеренно) этих самых корпусов и близлежащих заземленных металлических конструкций (радиатор, кран, газовая труба), что вызывает неприятные ощущения и некую тревогу (в доме есть маленький ребенок).
После некоторых исследований я пришел к выводу, что этот эффект вызывают импульсные блоки питания бытовой техники, на входе которых установлены два конденсаторных фильтра (один конденсатор установлен между фазой и проводом PE, другой соответственно между рабочим нулем и проводом PE), вследствие чего провод PE кабеля питания имеет электрический потенциал, в свою очередь этот же провод PE подключен к металлическому корпусу бытовой техники, что и вызывает этот эффект.
Дополнительная информация: Прибор новый и без повреждений. Эффект возникает на разных электроприборах при их одновременном включении в розетку в разных комбинациях. Напряжение, возникающее между корпусами и заземленными металлоконструкциями, составляет около 80 В переменного тока, PE провода кабелей от этих приборов в электрощите никуда не подключены, при подключении PE провода к рабочему нулю эффект пропадает.
Как я вижу решение: поменять проводку в электрощите и дооснастить его необходимыми защитными устройствами.
Прилагаю принципиальную схему. Устройства на схеме являются ориентировочными и не отражают установленные в реальности.
Электропроводка 2к квартиры. Схема расположения. Расчеты. Опыт. Мнение. Решение под ключ.
Этот пост будет полезен тем, кто ремонтирует или планирует ремонт квартиры. Я расскажу о своем опыте замены старой электропроводки в квартире дома, построенного в 1970 году, на новую медную.

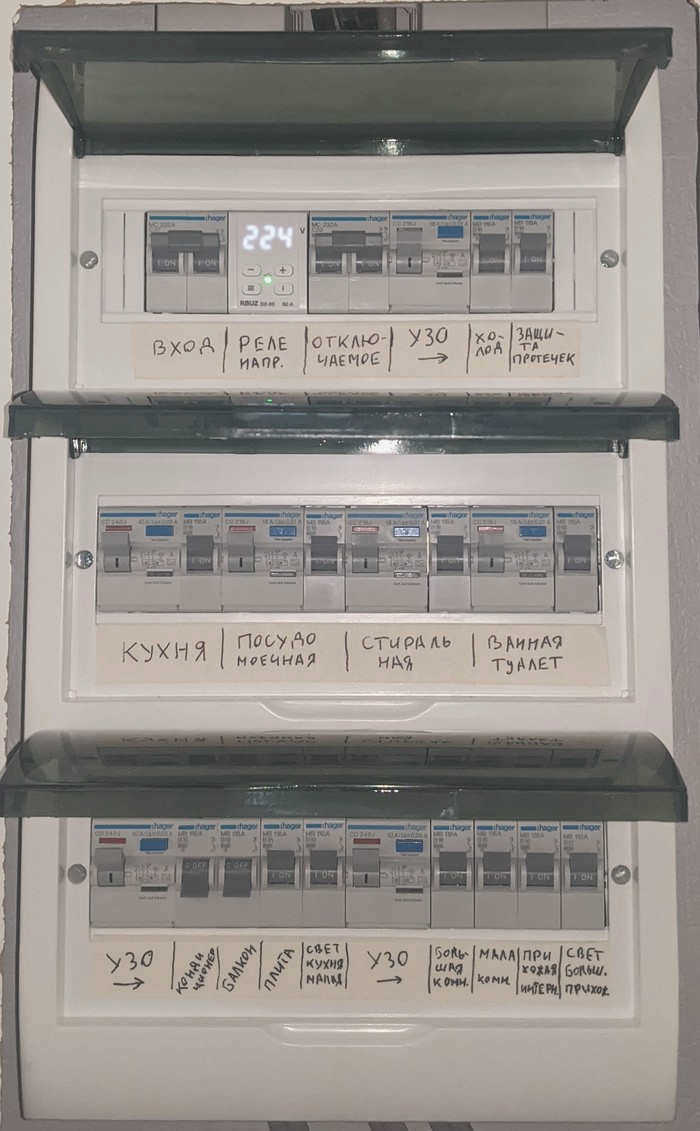

В этом посте речь пойдет о самостоятельном проектировании электрощитка и линий.
Прежде всего, я хотел бы написать, что проектирование электроустановок – это сложная работа, и ее лучше доверить компетентному мастеру. Все написанное здесь является только моим мнением – оно может содержать ошибки. Вы используете информацию на свой страх и риск!
Написать этот пост меня побудил один случай: однажды сосед посмотрел на количество линий в квартире и спросил – а зачем так много? Я уверен, что многие люди, делающие ремонт своими силами, довольствуются лишь заменой старых линий на новые, т.е. всего две линии: одна для освещения, другая для водостока…. и третья – для стиральной машины.
Я надеюсь, что мой опыт, изложенный в этом посте, поможет вам более тщательно подойти к вопросу электромонтажных работ при ремонте старых квартир.
Итак, позвольте мне рассказать вам, как мы работали во время ремонта их квартиры:
Да – 2-комнатная квартира в кирпичном доме. Несущие кирпичные наружные стены серии II-29. Один предохранитель на 25 ампер на входе – потом счетчик – два предохранителя по 16 ампер на две стандартные линии. Алюминиевая проводка, по полу (розетки) и по полу соседа сверху (освещение).
Первое, что мы должны были понять – чего мы хотим? Я продумал и спроектировал, какой будет наша будущая квартира – составил подробный план расстановки мебели. Мы решили, где будет находиться электрический щиток (в шкафу в прихожей).
Мы нарисовали выключатели и розетки. Получилась рабочая зона. ТЕЛЕВИЗОР. Выключатель света тут и там – обычный выключатель здесь и проходной там. Не забыли мы и про кабель "витая пара". Это выглядело примерно так:
