Как разобрать насос малыш с нижним забором

Если электрика требует ремонта, лучше всего обратиться на завод. Сгоревший соленоид проще и дешевле заменить новым.

Содержание

Как отремонтировать насос "Ручеек

Ремонт насоса "Ручеек" своими руками можно выполнить в домашних условиях, если речь идет о незначительной неисправности и если у вас есть навыки, инструменты и материалы. Мы предлагаем подробные инструкции.

Несмотря на низкую цену, этот вибрационный насос обладает замечательными эксплуатационными и техническими параметрами:

Поток воды в вертикальной трубе: до 40 м.
Поток в горизонтальной трубе: до 100 м.
Выходная мощность составляет 3,4 Вт. Это означает, что для подъема 1 м3 воды с десятиметровой глубины требуется всего 200 ватт электроэнергии.

Принцип работы устройства

Когда устройство подключено к источнику сетевого напряжения 50 Гц, якорь притягивается к сердечнику. Каждые полпериода он отражается обратно через заслонку. Таким образом, за 1 период волны тока якорь притягивается дважды. Следовательно, за 1 секунду он притягивается сто раз. Также наблюдается частая вибрация поршня на штоке якоря.

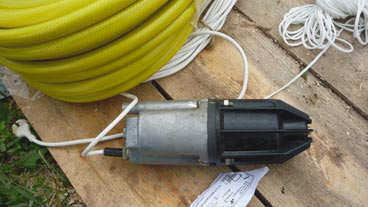

Насос Ручеек без корпуса

Гидравлическая камера образована объемом, ограниченным клапаном и поршнем. Действие в ней носит пружинный характер за счет упругости перекачиваемой среды, содержащей растворенный воздух, и вибрации поршня. Когда вода выталкивается в выходное отверстие и пружина открывается и закрывается, клапан обеспечивает вход и выход жидкости через всасывающие отверстия.

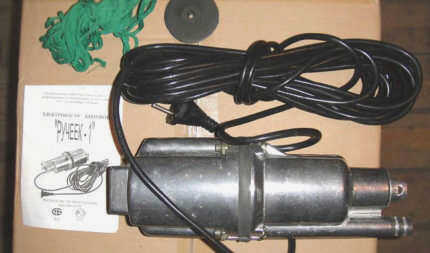

Насос "Ручеек" поставляется с капроновой веревкой для крепления и установки. Трос защищает пользователя от поражения электрическим током в случае нарушения изоляции, поскольку он непроводящий.

Проволочный трос не рекомендуется использовать, так как он вызывает истирание пружин корпуса.

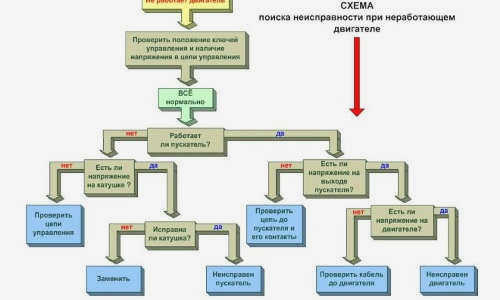

Алгоритм поиска и устранения неисправностей

Устранение неисправностей.

Если устройство плохо качает воду или вообще перестало работать, отключите устройство от сети и поднимите его. Затем отсоедините шланг и проверьте устройство на наличие явных неисправностей.

Шаг 1: Тщательный внешний осмотр

Если на поверхности корпуса видны микротрещины, его следует заменить. Если целостность устройства не нарушена, с помощью тестера проверьте сопротивление катушек (стандарт – около 10 Ом) и убедитесь, что они не закорочены на металлический корпус. Поручите специалисту заменить сгоревшую катушку.

Затем осторожно подуйте в оба штуцера насоса – воздух должен идти беспрепятственно. Клапан должен закрыться при резком выдохе в порт питания.

Затем погрузите устройство на 5-6 часов в воду с 9% столовым уксусом для растворения накипи. Снова промойте чистой водой.

Затем, постепенно ослабляя контргайку и контргайку на входе воды в насос, откорректируйте зазоры клапанов. Нормой считается 0,5-0,8 мм. У точно отрегулированного агрегата, опущенного в ведро с водой без шланга, фонтан будет составлять 0,5-1 м.

Шаг 2: посмотрите изнутри

Чтобы найти неисправность, необходимо разобрать холодильный агрегат. Вы можете сделать это самостоятельно. Необходимо:

Снять насос, чтобы найти причину неисправности.

Процарапайте метки на корпусе острым инструментом, чтобы при сборке насоса верхняя и нижняя части были точно выровнены друг относительно друга.

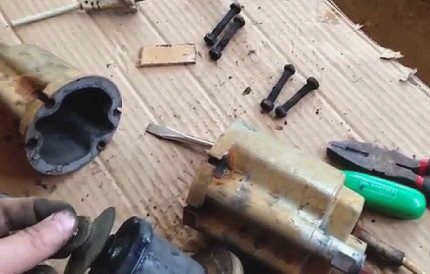

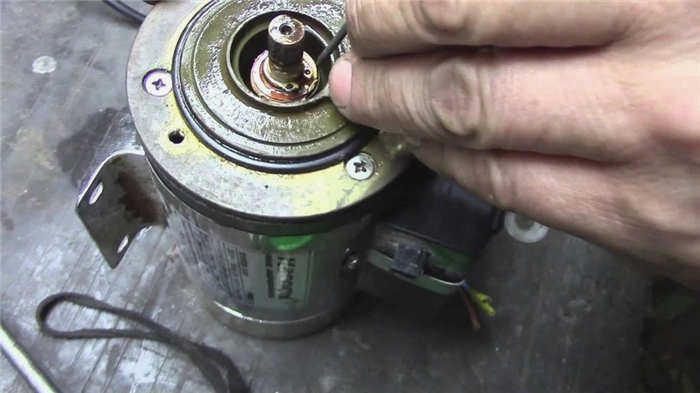

Одновременно выкрутите все болты, удерживающие крышку насоса. Если они сильно заржавели, срежьте головки угловой шлифовальной машиной.

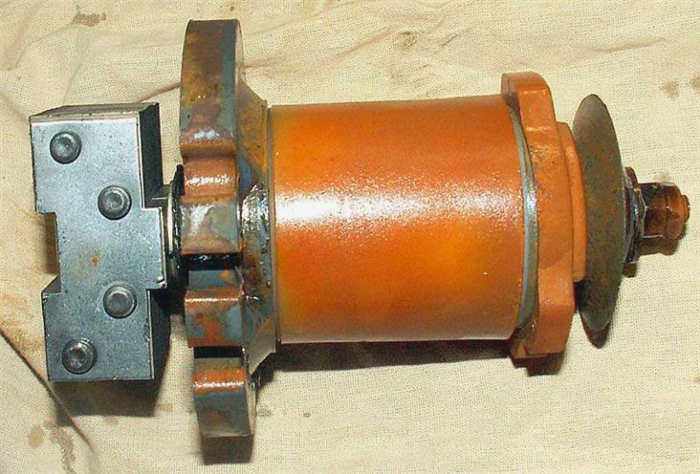

Снимите поршень, сердечник и резиновые уплотнения.

Модели насосов и типичные различия

Многие похожие вибрационные устройства имеют только разную конфигурацию корпуса и другое название:

"Струнок";
"Каштан";
"Ручеек";
"Нептун"
"Сега" и т.д.

Все эти автоматы используют одну и ту же электромеханическую схему. Можно выделить 4 типа этих машин:

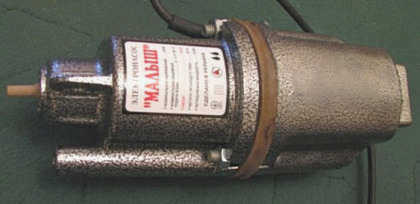

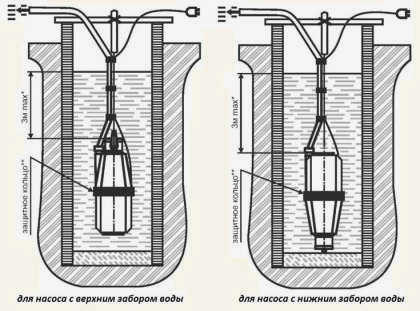

"Малыш" – самый популярный среди дачников, владельцев дач и самый мощный вариант из всей линейки вибрационных погружных насосов. Это конструкция с нижним забором воды. Однако агрегат не подходит для использования в придонной зоне, так как часто засасывает иловые отложения и быстро выходит из строя.
"Малыш-К" – Аналогичное устройство также с нижним забором воды. Однако он отличается от базовой модели наличием встроенного термостата, наличие которого повышает надежность прибора и продлевает срок его службы. По этой причине он стоит дороже. Кроме того, насос оснащен трехжильным кабелем и заземлен. Данная модель производилась исключительно на экспорт.
"Малыш-М" – вариант с верхним входом воды. Он имеет несколько более слабую производительность, но не собирает грязный шлам со дна колодца. Он не перегревается при длительной работе и реже выходит из строя. Когда уровень воды недостаточен и забор становится невозможным, корпус все равно охлаждается, так как частично погружен в источник.
"Малыш-3" – самая маленькая модель диаметром всего 80 мм с верхним забором воды. Очень маленькие размеры позволяют устанавливать его в узкие колодцы и скважины. Вода может нагреваться до температуры +35°C. Максимальная рабочая глубина установки составляет 3 м.

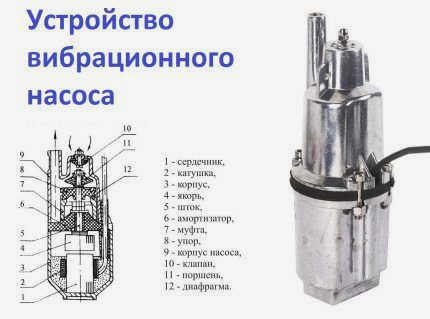

Конструкция и принцип работы

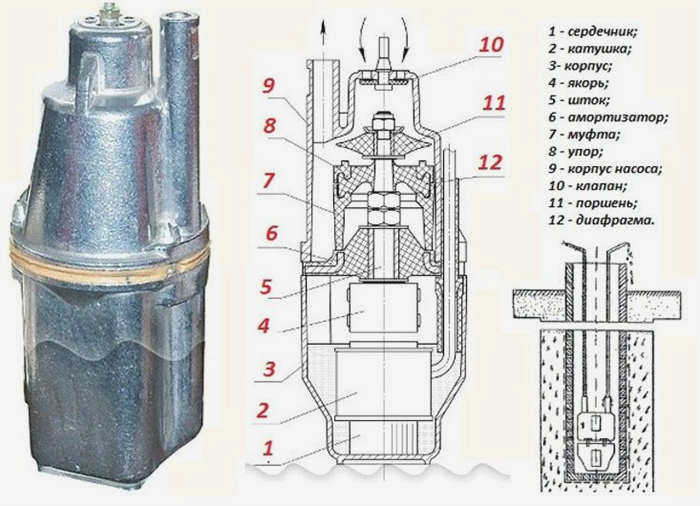

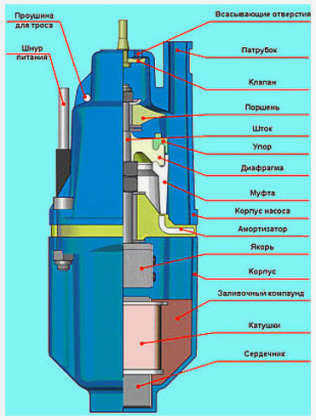

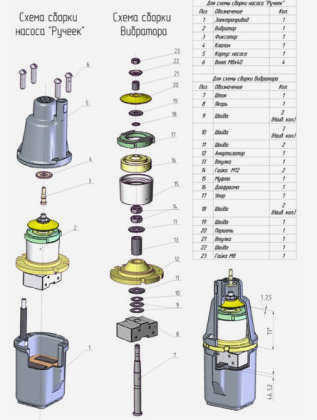

Погружной насос "Ручеек" состоит из следующих частей: электропривода, вибратора и корпуса, которые соединяются четырьмя винтами. Электропривод состоит из сердечника с двумя катушками и силового кабеля.

Вибратор состоит из демпфера, мембраны, упора, муфты и штока. Якорь впрессован в нижнюю часть штока, а поршень прикреплен к верхней части.

Корпус насоса представляет собой корпус, имеющий в верхней части чашу с отверстиями для входа воды и соплом для выхода воды. Для открытия/закрытия входных отверстий используется доступный клапан.

Насос перекачивает воду путем колебания поршня и якоря. Они приводятся в движение гибким демпфером, который преобразует переменный ток, получаемый от сети, в равномерные механические колебания.

Поршень передает движение плунжеру, который под воздействием колебаний создает мини-гидравлический удар в перфорированной чаше. В этот момент клапан закрывается, и вода выталкивается в выпускное отверстие.

В насосе нет вращающихся деталей, что снижает риск поломки, так как трение является основной причиной неисправностей (нажмите для увеличения).

Водозаборник в верхней части устройства охлаждает систему и предотвращает ее нагрев во время работы.

Еще одно преимущество водозаборника в верхней части заключается в том, что осадок снизу не засасывается рабочим органом. В результате устройство гораздо меньше подвержено засорению илом, что требует периодической разборки и очистки насоса.

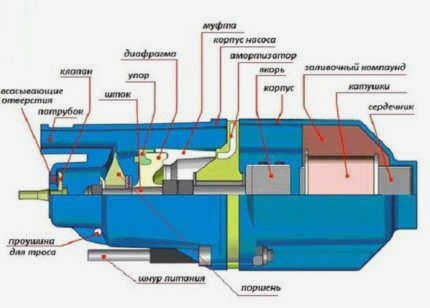

Конфигурация погружного насоса Rucheek

Насос Rucheek считается надежным агрегатом. При правильной эксплуатации и своевременном обслуживании он редко выходит из строя. В некоторых случаях для устранения неисправности насос можно отрегулировать.

Все вибрационные насосы устроены одинаково. Для них характерны частые поломки, а методы их устранения схожи (+)

Прежде всего, сломанный или неустойчивый насос необходимо извлечь из скважины и подвесить в емкости с водой. Затем устройство необходимо подключить к электросети, напряжение должно быть не менее 200 В.

Если напряжение в сети в порядке, выключите насос, слейте воду и продуйте выходное отверстие. Продувка может быть выполнена ртом без использования специальных инструментов.

Правильно отрегулированный насос "Ручеек" не имеет проблем с продувкой, а если дуть сильнее, то можно почувствовать, как поршень подпрыгивает внутри. Воздух также должен идти в обратном направлении. Если это не так, необходимо отрегулировать оба параметра устройства, предварительно разобрав его.

Насос для дома "Ручеек" разбирается с помощью тисков, чтобы сжать полки на корпусе рядом с винтами. Винты следует откручивать постепенно, один за другим. При первой разборке нелишним будет заменить винты на аналогичные с шестигранной головкой, что значительно облегчит сборку и разборку при следующем ремонте насоса.

Перед разборкой погружного насоса рекомендуется сделать разметку на соединяемых деталях, что ускорит сборку и гарантирует правильность сборки.

Основные виды неисправностей и их причины

Все неисправности можно разделить на два типа:

Каждый из них, в свою очередь, можно разделить на две подгруппы. Это полный отказ и частичный отказ.

Частичный отказ не обязательно означает, что насос не отрегулирован. Иногда причиной является выход из строя отдельных деталей. Но сначала о самых важных.

Тип №1 – электрические неисправности

Самая распространенная неисправность – выход из строя катушки. Полное выгорание или повреждение изоляции корпуса. Реже встречается отделение катушки от корпуса. Причина неисправностей заключается в том, что катушка работает "всухую", без воды, что приводит к ее перегреву.

Когда это происходит, изоляция сгорает, смесь прогорает, и из-за разницы в тепловом расширении различных материалов литье расслаивается, и змеевик выпадает из корпуса.

Иногда насос перестает качать совсем, но корпус также может сломаться. Это самая неприятная поломка, и избежать ее можно только при соблюдении правил эксплуатации.

При обнаружении неисправности насос следует разобрать. Благодаря простой конструкции, его можно самостоятельно разобрать на составные части.

Тип №2 – механические неисправности

Существует целый ряд причин и последствий:

Кальцификация деталей. Это происходит в результате перекачки жесткой воды. Это белый налет, похожий на накипь в чайнике. Во время работы это незаметно, но после длительного хранения, например, зимой, накипь может заблокировать плунжер. Эта неисправность встречается редко и обычно лишь затрудняет разборку и немного снижает производительность насоса.
Вмешательство в корпус. Она выглядит так, как будто ее точно срезали напильником или фрезерным станком. Обычно это верхнее ребро корпуса. Причина проста – контакт с бетонной поверхностью скважины во время работы.
Засорение рабочей полости насоса. Например, песком. Песок и галька, ветки, водоросли – все это мешает герметичности прилегания клапана к станине. Некритично, но неприятно – насос не развивает нужную производительность.
Ослабление резьбовых соединений. Возникает в результате вибрации и происходит нечасто. Например, ослабли гайки, удерживающие поршень. Последствия могут быть катастрофическими, вплоть до поломки кузова.
Повреждение резины. Приводит к снижению производительности насоса. В редких случаях происходит полное прекращение работы.

Алгоритм поиска и устранения неисправностей

Если насос отказывается работать или работает неубедительно, первым делом необходимо отключить его от сети и вынести на поверхность.

Шаг №1 – тщательный осмотр снаружи

Следующий шаг – отсоединить подающий шланг и визуально осмотреть его. Видимых повреждений нет.

К сожалению, трещины в корпусе можно устранить только путем замены всего корпуса. Но стоит также помнить, что они появляются не только при впрыске – где-то есть и другая причина.

Если корпус цел, с помощью тестера проверьте сопротивление катушек и наличие короткого замыкания на корпус. Исправное ярмо покажет сопротивление около 10 Ом. Ни один из контактов (кроме заземления) не должен вызывать короткого замыкания на корпус насоса.

Если это так, это означает, что соленоид неисправен. Заменить соленоид самостоятельно очень сложно и даст плохие результаты. Однако советы по этому поводу будут даны чуть позже.

Если корпус и электрика в порядке, насос следует продуть. Это означает просто продуть впускное и выпускное отверстия. Воздух должен свободно проходить в обоих направлениях.

Однако если сильно дуть на впускное отверстие, клапан должен закрыться и перекрыть подачу воздуха.

Если этого не происходит, это указывает на ошибку в регулировке насоса. Следующий шаг – просто встряхните насос. Внутри насоса не должно быть ничего дребезжащего. Причиной шума является отсоединенный компонент или повреждение механической части.

Если есть сомнения в необходимости разборки и насос просто потерял мощность, можно попробовать обойтись без разборки. Первое, что нужно сделать, – промыть насос струей воды. Цель – вымыть песок и грязь изнутри.

Затем можно попробовать поместить его в ведро с водой. Добавьте в воду 9%-ный уксус (около 100 г на ведро) или пакетик лимонной кислоты. Оставьте замачиваться примерно на шесть часов. Затем снова промойте проточной водой. Цель этой процедуры проста – удалить накипь.

Далее проверьте центровку клапана. Он должен лежать свободно и иметь зазор 0,5 – 0,8 мм. Просто ослабьте контргайку и зажимную гайку на входе насоса и отрегулируйте. Как только клапан окажется в правильном положении, зафиксируйте его контргайкой. Этот процесс можно легко проверить.

Регулировка зазора

Для стабильной работы агрегата важно правильно установить и отрегулировать зазоры между компонентами привода.

Инструменты для ремонта насоса можно приобрести в магазине для строителей.

Для проверки величины зазора подключите агрегат к сети 220 В. Требуется регулировка.

Это важно, потому что:

Пониженное напряжение может снизить производительность агрегата;
Пониженное напряжение влияет на привод, и агрегат может выйти из строя;
Повышенное напряжение может привести к перегоранию двигателя насоса.

Зазор между сердечником и якорем должен составлять примерно 0,5 см в соответствии с заводскими параметрами. Если зазор изменяется, его следует отрегулировать. Проще отнести устройство к специалисту, но вы можете выполнить регулировку самостоятельно.

Чтобы отрегулировать зазор, удалите или добавьте шайбы под резиновый плунжер или якорь. Если не удается точно подогнать нужный размер, лучше отнести прибор в сервисный центр. Добавление шайб усиливает головку, а их уменьшение ослабляет ее. Если зазор в цилиндре меньше или больше нормы, это может привести к повреждению.

Погружной насос Malysch – лучший выбор для снабжения водой вашего дома или дачи. Как и все приборы, они подвержены поломкам, тем более что постоянно находятся в воде. Отремонтировать устройство можно своими руками. При покупке прибора следует сохранить инструкцию, так как ее принципиальная схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки прибора помогут снизить риск поломки или вовсе избежать ее.

Насос "Малыш" работает, но не качает воду

Ослабла предохранительная гайка на регулировочном винте, расположенном на входе воды. При вращении винта изменяется производительность насоса.
Повреждение резиновой втулки. Этот дефект можно увидеть только при разборке узла. Внешне узел выглядит как пара блюдец, обращенных друг к другу днищами. Их диаметр составляет примерно 4 см. Они стоят копейки и доступны в специализированных магазинах.
Неисправность штока клапана. Это достаточно серьезная неисправность. Он запрессован в соседний узел, и его крайне сложно заменить без специализированного оборудования. Такую неисправность можно устранить, имея в наличии второй неисправный насос – донор.
