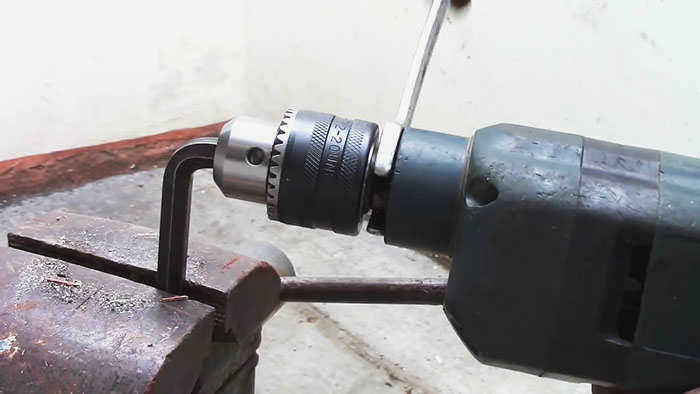

Затем L-образный шестигранник можно освободить из тисков и, повернув его против часовой стрелки, полностью открутить патрон от вала шпинделя.
Демонтаж и сборка различных типов сверлильных патронов своими руками
Сверлильный патрон считается одним из наиболее часто используемых компонентов, поскольку он очень быстро изнашивается. Как следствие, эта деталь часто выходит из строя. Чтобы справиться с поломкой, необходимо знать, как снять патрон с дрели. Процедура считается простой, поэтому ее вполне можно выполнить самостоятельно. Однако в процессе важно учитывать некоторые нюансы.
Строение сверлильного станка и разновидности сверлильных патронов
Сверлильный патрон представляет собой гнездо. В нем находится основной рабочий элемент инструмента – дрель, сверло, шуруповерт. Существуют специальные сверла для шлифовки или удаления заусенцев с поверхностей. Они устанавливаются на круглую или многогранную оправку, которая также находится в устройстве.

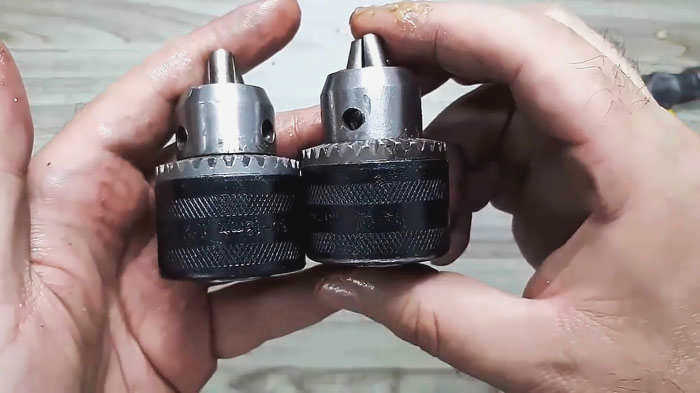

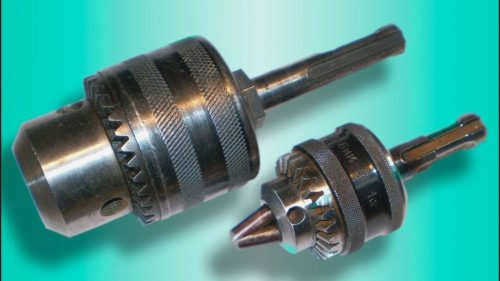

В зависимости от конструктивных особенностей различают следующие типы изделий:
- конические
- зубчатые;
- быстрозажимные патроны.
Почему необходимо снимать сверлильный патрон?
Сверлильный патрон должен обеспечивать высокую степень точности при сверлении. Однако через некоторое время гнезда изнашиваются. Это приводит к тому, что патрон начинает вибрировать.
Это означает, что рабочая зона сверла во время работы движется в разных направлениях. Когда это происходит, образующееся отверстие имеет некоторое отклонение в положении и диаметре. Износ кулачков не позволяет сверлу зажиматься должным образом, что приводит к его блокировке под нагрузкой. Решением является замена изношенного компонента на новый.

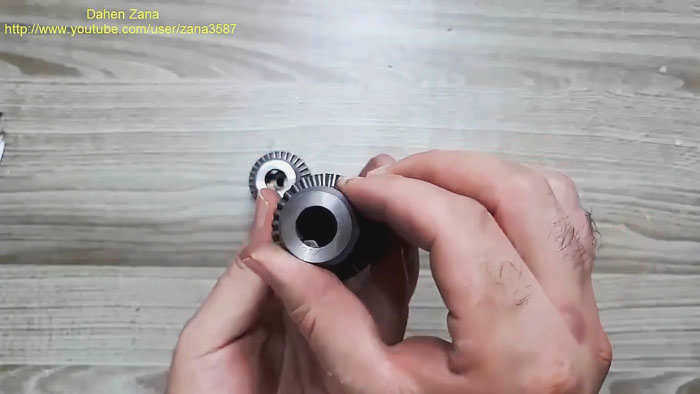

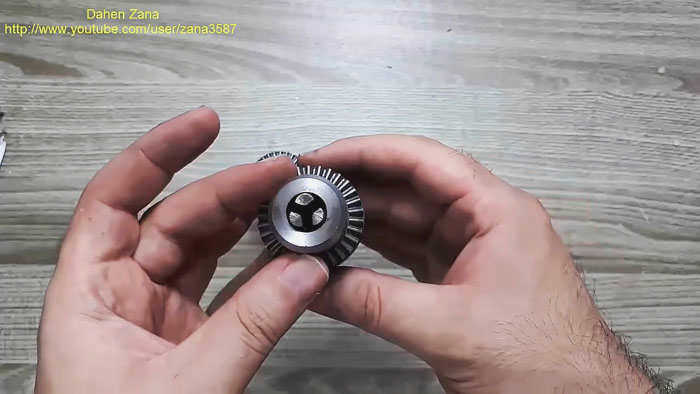

Как разобрать и смазать сверлильный патрон

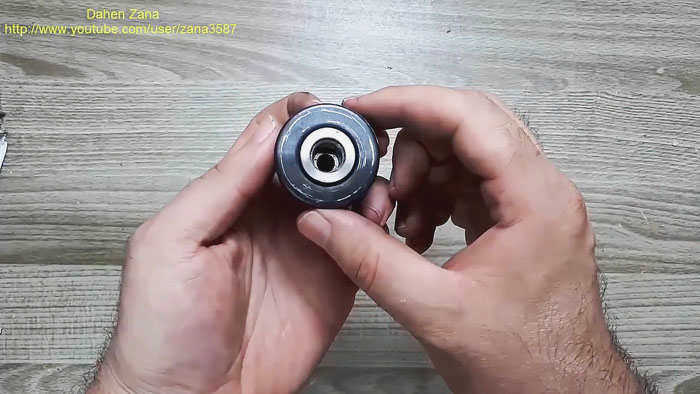

Обычный бесключевой кулачковый патрон на дрелях и шуруповертах часто начинает заедать после длительного использования. Затягивать и отпускать сверло становится все труднее из-за коррозии внутреннего зажимного механизма и его последующей деформации. Чтобы предотвратить это или даже вернуть старый патрон к жизни, его можно смазать изнутри.
Материалы и инструменты:
- Крестовая отвертка;
- молоток;
- Отвертка; молоток; консистентная или другая густая смазка.

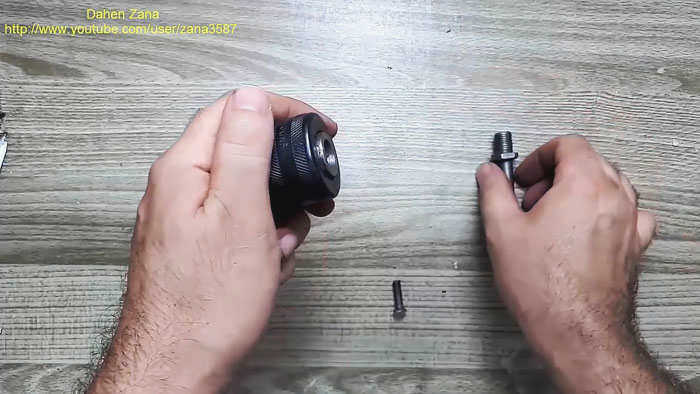

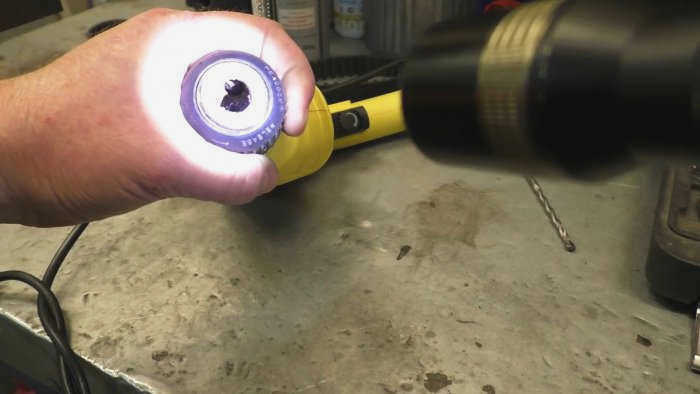

Сначала снимите патрон с дрели или дрели-шуруповерта. Разведите губки патрона и вставьте между ними крестообразную отвертку.
Патрон закреплен винтом с левой резьбой. Чтобы снять его, инструмент нужно повернуть по часовой стрелке. Иногда встречаются винты в форме звезды, поэтому требуется соответствующая отвертка.
После удаления винта необходимо открутить сам патрон от вала дрели. Это делается против часовой стрелки. Если дрель использовалась в течение длительного времени, открутить ее вручную будет не так просто. Необходимо будет зафиксировать вал. Часто патрон имеет фаску под ключ, что облегчает его снятие. Если такой возможности нет, лучше снять вставку, зажав ее трубным ключом.

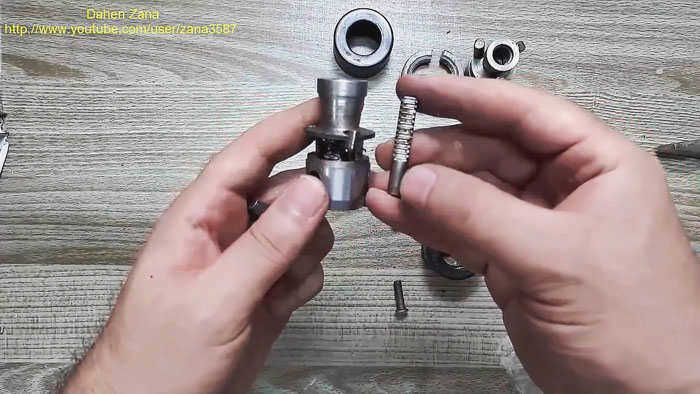

Когда фиксатор снят, поверните кулачки вниз и ударьте небольшим молотком по центру задней части. Это следует делать с грузом. Ладонью руки сожмите внешнюю гильзу патрона и ударьте по ней бойком. Удар снизу невозможен, так как магазин не имеет выступающего конца. Если внутренняя часть патрона заржавела и не выходит, сначала нанесите проникающую смазку, например WD-40.

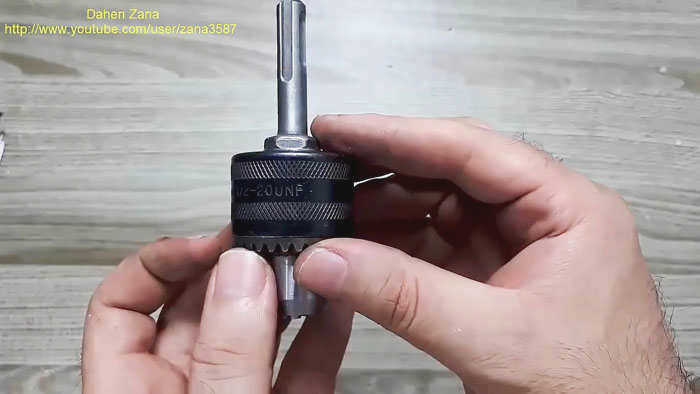

Как установить новый патрон
Вкрутите новый патрон в резьбу шпинделя дрели от руки, поворачивая его по часовой стрелке, пока он не станет заподлицо с контргайкой.

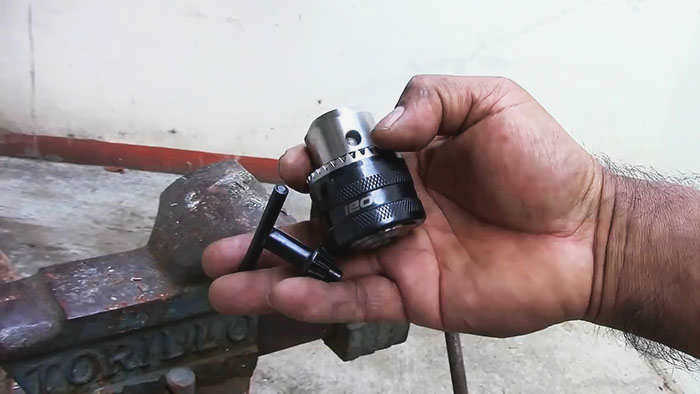

Закрепите в нем шестигранник и зажмите свободный конец в тисках. Затем затяните зажимную гайку губковым ключом вправо до упора и выньте шестигранный ключ из держателя.

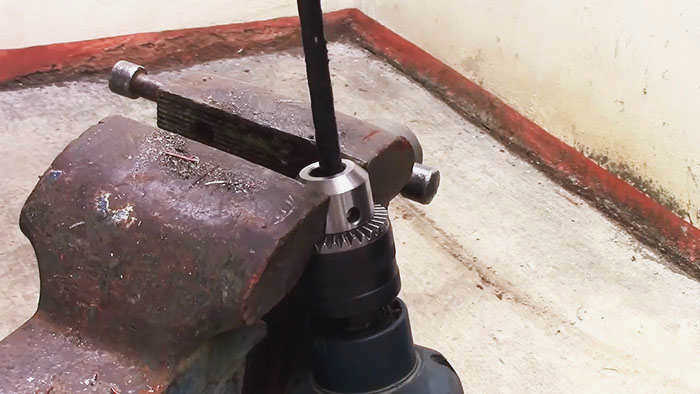

Теперь вкрутите болт с левой резьбой в отверстие в центре опорной плиты с помощью отвертки и подходящей биты. Сначала зажмите патрон в тисках и задвиньте кулачки как можно дальше внутрь.

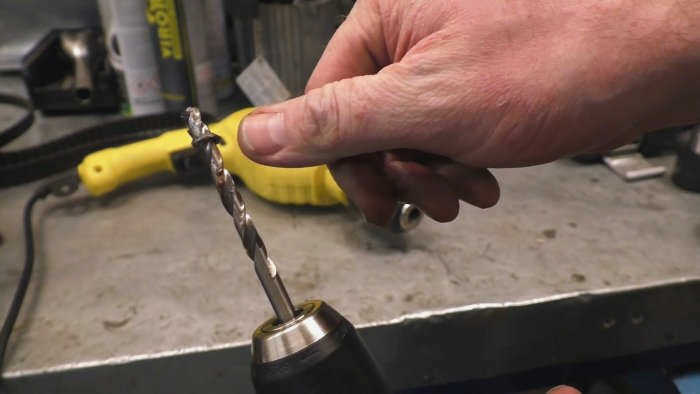

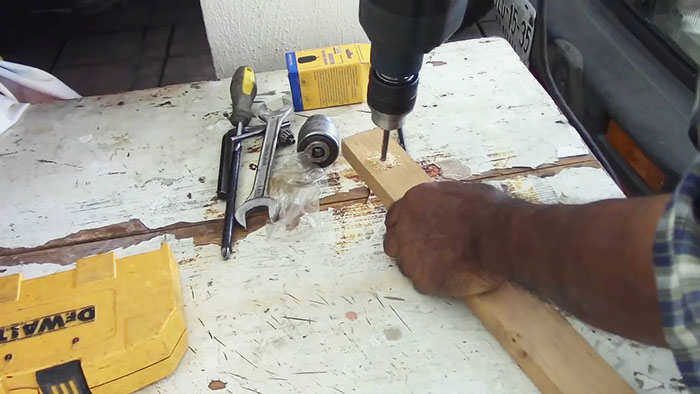

Чтобы убедиться в правильности замены патрона, проверьте, что он плотно прилегает к инструменту и что сверло хорошо и прочно зажато. Пробное сверление показало, что инструмент работает как новый. Это означает, что он находится в отличном состоянии и может работать по назначению.

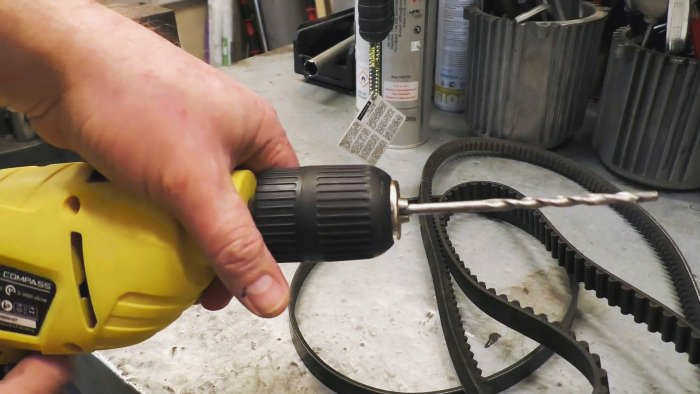

Как разблокировать и заменить заклинивший сверлильный патрон?
Хотя самозажимные сверлильные патроны очень удобны, они имеют свойство заклинивать. Открыть их в таком случае сложно даже для дальнобойщика с голыми руками. Плоскогубцы и тиски просто разрушают его. Рассмотрите, как открутить ручку, не повредив ее, и как заменить ее, если винтовые выступы износились.
Что необходимо:
- Приводные ремни – 2 шт;
- сверло 6 мм;
- шестигранный гаечный ключ;
- Газовая горелка;
- 2 плоскогубца.

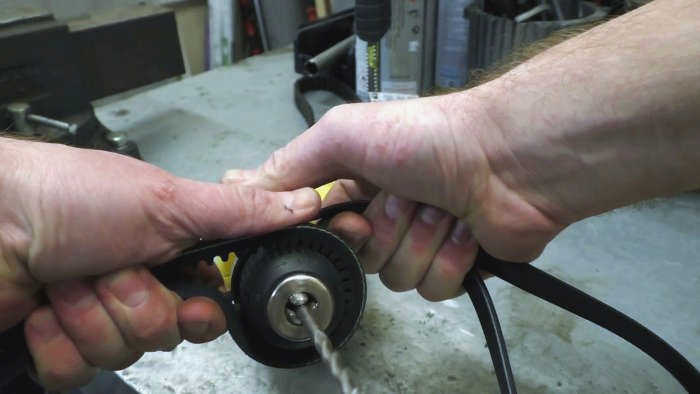

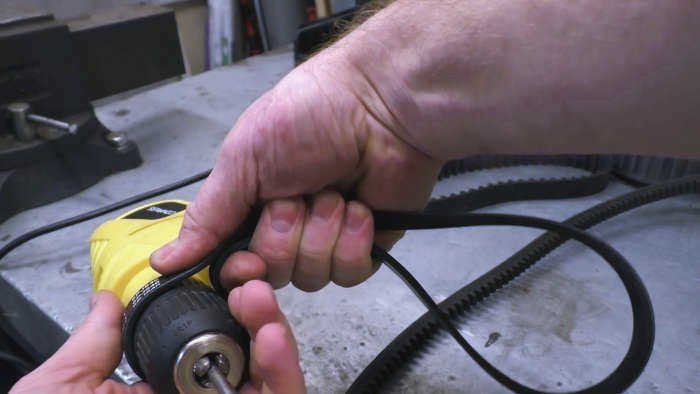

Чтобы разблокировать патрон, возьмите его половинки за два приводных ремня. Один из них вытянут влево, а другой вправо, и они захватываются рукой. Рукоятку нужно взять за ремни и опустить ее так, чтобы она вращалась. В результате она разблокируется.
Если ручка окончательно заблокирована и требует замены, а крепежный винт больше не поддается захвату отверткой, его необходимо высверлить сверлом диаметром 6 мм. В результате головка винта может быть извлечена.

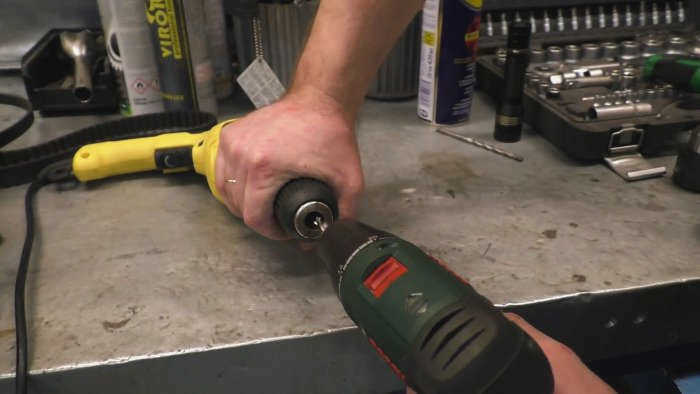

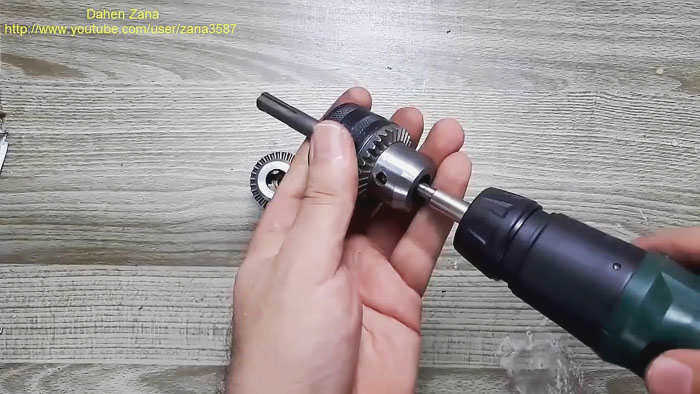

Затем шестигранный ключ зажимается в патроне, а сверло устанавливается в обратном направлении, чтобы вращение происходило по часовой стрелке. Поместите гаечный ключ под столешницу верстака и запустите дрель. Короткий удар позволит открутить патрон, не повредив пару шестеренок.
