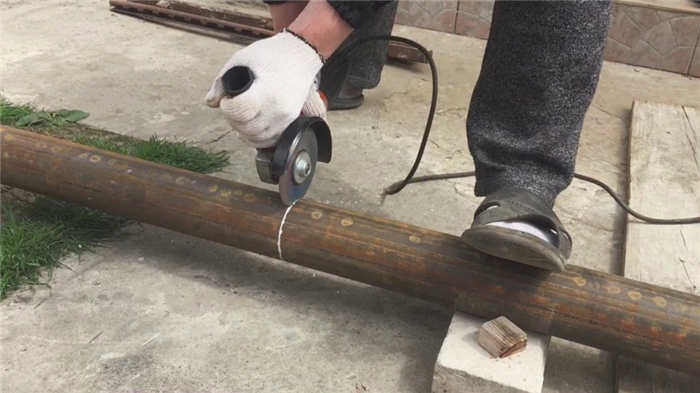

Чтобы добиться ровного среза от шлифовальной машины, рекомендуется использовать специальные приспособления для зажима металлической заготовки. Для этого подойдут готовые шаблоны, оснастка или тиски.
Лучшие способы ровной резки профильных труб
При изготовлении металлических конструкций, сборке столбов для забора, установке дома и профильных труб важным этапом является нарезка изделий по необходимым размерам. Сделать нарезку профиля максимально точной и избежать перекосов можно несколькими способами. Чем резать профильную трубу и как сделать это быстро и правильно, не привлекая профессионала – этому мы посвящаем статью на нашем сайте.
Что нужно для резки трубы
Профильная труба может иметь квадратное, прямоугольное или круглое сечение. Изделия с плоской поверхностью легче резать. Их легче крепить и обслуживать на поверхности.
При резке круглого трубчатого материала используйте дополнительные инструменты для его удержания, так как материал труднее удерживать в руках. Если рукоятки отсутствуют. Привлеките помощника, чтобы обеспечить захват и удержание профиля во время резки. Любой перекос может привести к перекосу линии реза или поломке полотна.
В качестве инструмента можно использовать электрический лобзик. Однако производительность такого устройства невысока, а сами срезы не всегда получаются аккуратными. Поэтому профильные трубы лучше резать угловой шлифовальной машиной. Такой инструмент принято называть шлифовальной машиной. Такой инструмент более производителен и эффективен.

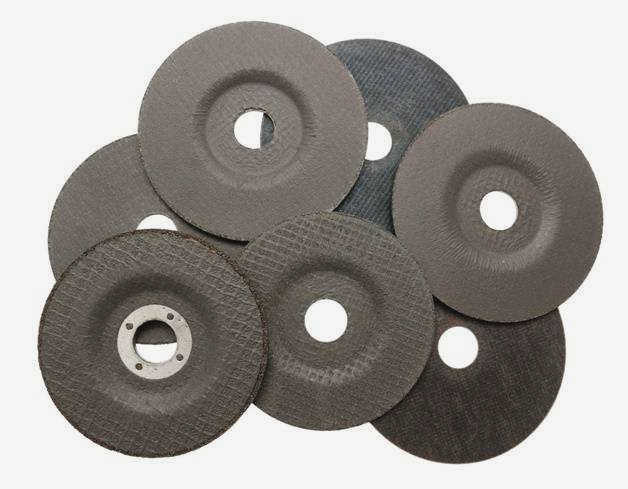

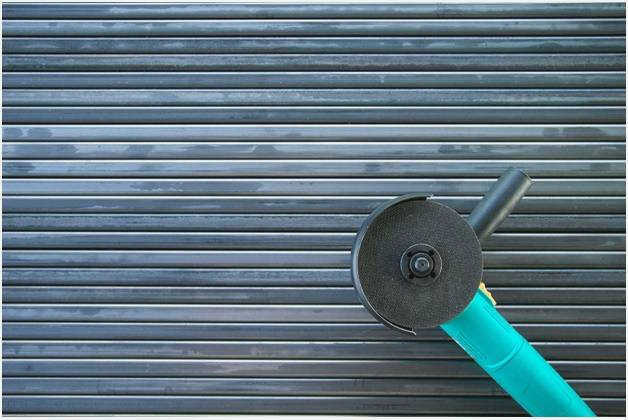

При использовании шлифовальной машины необходимо позаботиться о наличии качественного абразивного диска. Это специальный металлический диск с алюмооксидным покрытием (высокая твердость). Для масштабных работ лучше иметь наготове запас из 2-3 таких дисков.
Три способа соединения круглых труб под углом 45 и 90 градусов
Нужно соединить две круглые трубы одинакового диаметра? Вот как это сделать тремя разными способами.

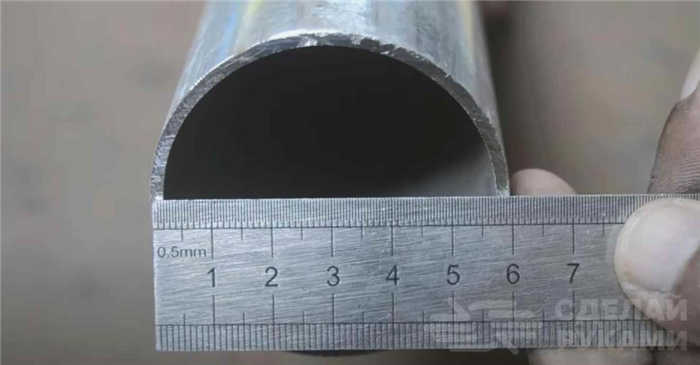

Соединение под прямым углом с помощью седла
Используя простой бумажный шаблон, который вы можете сделать самостоятельно за несколько минут, вы без проблем сможете вырезать кусок седла, подходящий для круглой трубы.
Чтобы сделать
Сначала возьмите лист бумаги (например, формата А4), оберните его вокруг трубы и обрежьте до внешнего диаметра (края бумаги должны совпадать). Затем сложите лист бумаги пополам. Возьмите металлическую линейку и измерьте диаметр трубы (в данном случае он составляет 60 мм).
Делаем отметку на листе бумаги и проводим линию, которая разделит его на две равные части.
По бокам линии отмечаем две точки на расстоянии 3 см от края листа бумаги. Рисование перпендикулярной линии.
Основные этапы работы
На следующем этапе проведите еще две точки от первой линии (на расстоянии 3 см). Затем положите трубку на шаблон и обведите ее контур карандашом.
От полученного полукруга проведите две линии к углам листа бумаги. Вырежьте полукруг, и шаблон трубы готов.
Раскройте лист бумаги на всю ширину и поместите круглую трубу в центр. Соедините края шаблона и начните разметку.
Затем просто вырежьте седловую пластину в круглой трубе с помощью трубореза.
Как отрезать круглую трубу под углом 45 градусов с помощью шаблона
- Листовой металл;
- Профилированная труба.
Как вариант, этот держатель можно сделать из дерева или фанеры. Может подойти даже пластик. Суть не меняется в зависимости от типа выбранного материала.
Основные этапы

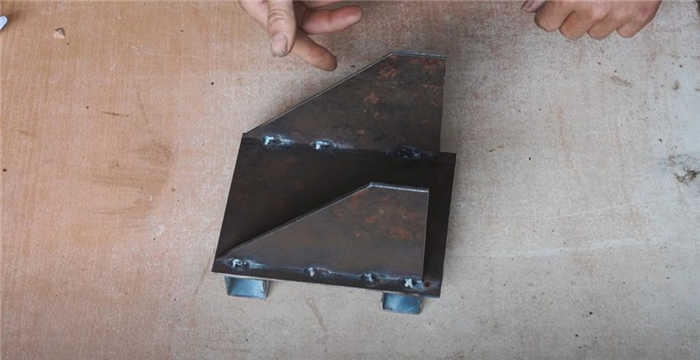

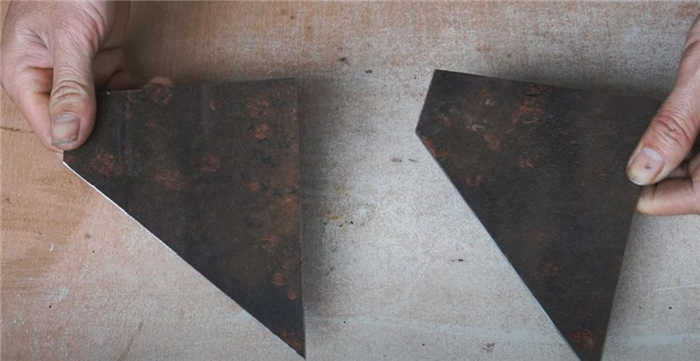

Прежде всего, необходимо вырезать две стороны ручки из листового металла под углом 45 градусов. Они должны быть одинаковыми.
Затем отрежьте металлическую пластину нужного размера (основание) и приварите боковые стенки параллельно друг другу.
Приварите к нижней части основания два кронштейна из сегментной трубы (можно также использовать кусок швеллерного профиля). Вы можете использовать любой понравившийся вам кусок.
Как работает устройство

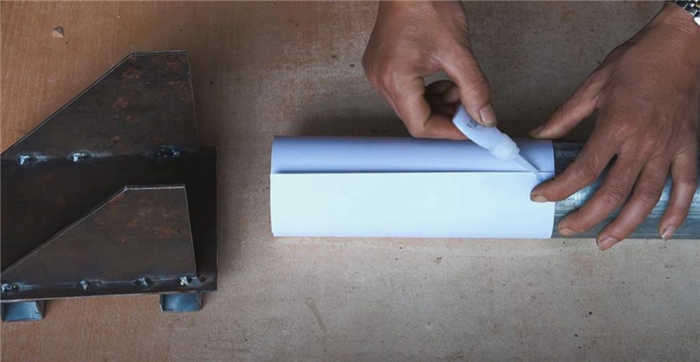

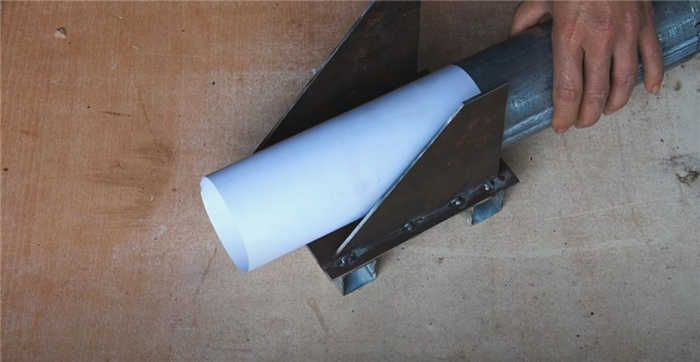

Сначала отрежьте кусок бумаги. Оберните его вокруг трубки и закрепите края суперклеем (или малярным скотчем).
Поместите трубку с шаблоном внутрь устройства. С помощью ножа разрежьте шаблон на две части под углом 45 градусов. Лезвие ножа должно проходить вдоль верхней части направляющих.
Технология резки
Как правило, объем и сложность работ, выполняемых самодельщиком, не требуют использования высокопроизводительного и дорогостоящего производственного оборудования. При изготовлении каркаса теплицы вполне можно разрезать трубы болторезом или традиционной ручной пилой по металлу.
Каждый вид стрижки имеет свои нюансы, а некоторые требуют особых приемов.
Прямой угол
Точность реза во многом зависит от качества разметки. Опытные мастера рекомендуют размечать линию реза не карандашом, а малярным скотчем следующим образом:
- Отложите необходимый размер и сделайте небольшую отметку маркером или карандашом.
- Аккуратно наклейте малярный скотч вокруг отметки. Края бумаги должны прилегать друг к другу, не смещаясь. Это свидетельствует о том, что бумага приклеена правильно. Если края не совпадают, наклейте ленту заново.

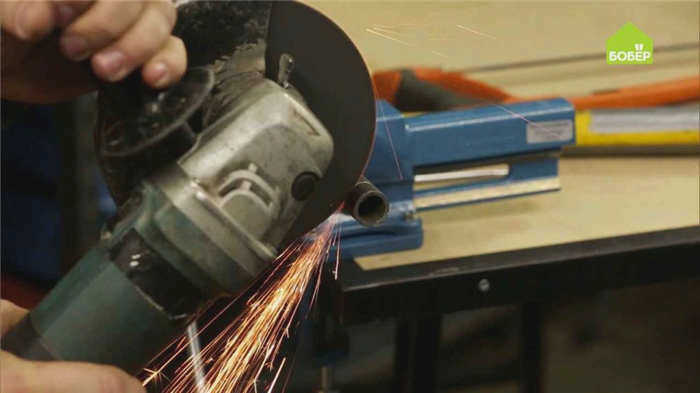

- Надежно закрепите заготовку, чтобы она не двигалась и не деформировалась во время работы. Используйте тиски или зажимы, чтобы зафиксировать ее на месте.
- Отрезанный (меньший) кусок заготовки должен свисать вниз, чтобы он не прилипал к лезвию.
- Начинайте резать сверху.
- Точно ведите край малярной ленты шлифовальным диском (или пильным диском по металлу), не сдвигая его в сторону.
Это позволит ровно отрезать необходимую длину.
Если диаметр большой, разметка производится таким же образом, но сегментами по 30-60°. Как только очередной сектор будет отрезан, ослабьте опоры и поверните трубку. Затем снова закрепите ее и продолжите резку с того места, где закончился предыдущий сектор. Чтобы обеспечить прямой срез, уделите особое внимание началу реза, избегая ступенек и углублений.
Сделайте диагональный разрез под углом 45°.
Можно отрезать конец трубы точно под углом 45° без использования сложных инструментов. Необходимо лишь немного мастерства. Для этого необходимо выполнить следующие действия:
Резка под углом
Техника неперпендикулярной резки зависит от материала. Некоторые методы подходят для пластика или тонкой меди, которые податливы и легко поддаются обработке. Толстая сталь требует более серьезного подхода.
Как отрезать трубу под углом 45 градусов
Пластиковые трубы небольшого диаметра можно резать специализированными труборезами.
Стальные трубы можно резать труборезом, но лучше использовать более точный инструмент – ленточную пилу с поворотным столом, оснащенным зажимами. Также хорошо подойдет настольный дисковый резак.
Если вы используете инструмент общего назначения, вам обязательно понадобится тот или иной инструмент.
Программы расчета угла реза
Шаблон для реза под углом 45° можно получить, сложив квадратную доску пополам. Другие косые резы требуют более или менее сложных тригонометрических расчетов. Для тех, кто благополучно забросил синусы и косинусы в средней школе и не собирается запоминать формулы, в Интернете есть множество программ для формовки, которые рассчитывают формулы для любого требуемого угла. Программное обеспечение выполняет расчеты для заданного пользователем диаметра и угла резания и создает изображение шаблона для печати на принтере.
Важно: в опциях печати выберите опцию "полный размер" и отключите масштабирование изображения.
Бумажный шаблон для трубы
Для резки под точным углом 45° можно создать собственный бумажный шаблон. Для этого:
- Измерьте или рассчитайте длину внешней окружности.
- От угла листа бумаги формата А4 проведите линию под углом 45°. Если под рукой нет транспортира, эту линию можно получить, сложив вместе края листа, прилегающие к углу.
- Отметьте на ней длину окружности.
- Это и есть контрпрямоугольник. Постройте равнобедренный прямоугольный треугольник. Одна сторона будет краем бумаги, а другая – перпендикуляром к другому краю из отложенной в сторону точки.
- Вырежьте получившийся треугольник – это будет шаблон для резки труб под углом 45°.
Способы резки металлических изделий под углом
Простой перпендикулярный рез под углом 90° с помощью болтореза выполняется быстро и качественно, если не пренебрегать советами специалистов.
Многие считают, что если для резки используется большой инструмент с большим и прочным лезвием, то разметки можно избежать. Эксперты не рекомендуют пилить без разметки, так как после резки детали могут не подойти друг к другу.
Предостережение. Прежде чем понять, как ровно отрезать трубу с помощью большой трубошлифовальной машины, лучше сделать несколько отметок, чтобы убедиться в точности своих расчетов. Если вы неправильно отрезали профильную или газовую трубу, вам придется начинать все сначала.
Особенности резки цилиндрических труб под углом 45 градусов
Резка под углом 45 градусов чаще всего требуется при монтаже систем отопления или водопровода. Основная сложность при выполнении работы заключается в том, что при совмещении отрезанных частей трубы должен получиться прямой угол в 90 градусов. Простой способ приготовления самодельной формы поможет вам добиться качественного среза:
- Подготовьте обычный белый лист бумаги.
- Сложите его по диагонали.
- Обрежьте ножницами выступающую часть листа так, чтобы при разворачивании получился квадрат.
- Заверните получившийся треугольник так, чтобы длинная сторона была параллельна разрезу.
Лист бумаги отлично подходит для того, чтобы разрезать металлическую деталь посередине.
Полученный треугольник, сложенный пополам, нужно разделить на две части. Затем шаблоны следует обернуть вокруг трубы и закрепить скотчем или клейкой лентой. Поместите шаблоны так, чтобы один край основания совпадал с другим.
С помощью ножниц скруглите верхние углы обоих шаблонов. Поместите два куска соответствующего диаметра на трубу и отметьте место разреза мелом или карандашом. Подготовленный, отмеченный участок можно смело отрезать.
Правила резки труб из различных металлов

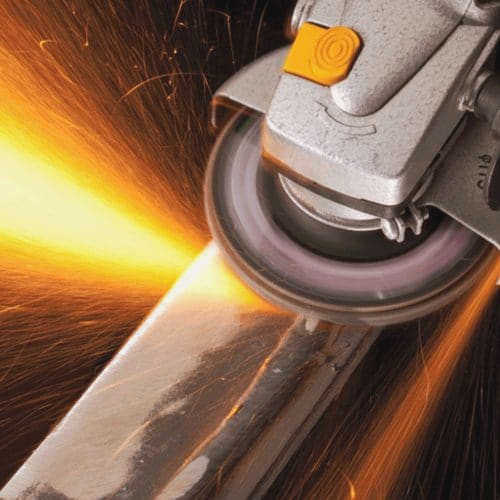

Шлифовальная машина, даже в руках мастера, является довольно опасным инструментом. При работе с ней необходимо соблюдать меры предосторожности и быть максимально сосредоточенным. В противном случае можно не только повредить металлические детали, но и пораниться самому.
Каждый слесарь должен знать, как правильно отрезать трубу под углом 45 градусов с помощью болтореза. Окружность диска нужно установить рисунком вверх и зажать специальной гайкой. Трубы из различных металлов режутся по определенным правилам.
Работа с алюминиевыми заготовками
Алюминий – мягкий металл, поэтому для резки угловой шлифовальной машиной используется другой тип диска. При работе с мягкими металлами, такими как алюминий или медь, невозможно сделать разрез за один проход. Режущий диск просто застрянет в материале.
Резка специальным диском должна выполняться очень аккуратно. Один и тот же разрез следует сделать несколько раз.
Как резать чугунные трубы
Чугун – очень прочный, но в то же время довольно хрупкий материал. Для резки чугунных труб рекомендуется использовать диски с алмазными наконечниками. Этот хрупкий материал можно резать только по прямой линии с помощью трубошлифовальной машины.
Важно! Работа с чугуном, сталью и алюминием должна проводиться только в соответствующих средствах защиты (респиратор, защитные очки и перчатки). В процессе резки труборезом образуется много пыли.
Крупномасштабная резка труб
Для резки труб большого диаметра часто используется шлифовальная машина. Крупные металлические изделия имеют более толстые стенки и больший вес. Для крупных металлических деталей удобнее выбирать диски большого размера.
Тяжелые, не несущие нагрузки заготовки должны быть устойчиво размещены на низкой опоре или на ровной поверхности, чтобы они не меняли своего положения во время окончательной резки.
Как чисто отрезать трубу с помощью трубошлифовальной машины?
Работа с трубошлифовальной машиной на первый взгляд кажется простой и понятной. Однако это касается только тех, кто никогда не сталкивался с пилением. Чтобы не упрощать работу, важно рассмотреть основные нюансы и хитрости этой работы. В частности, огромную роль играет предварительная разметка, а также удержание станка в определенном положении при работе на высоких скоростях.
При взгляде на материал и шлифовальную машину, особенно если последняя оснащена большим режущим диском, создается впечатление, что все делается быстро и кромка будет идеально ровной. Операция кажется простой, что вводит мастеров в заблуждение.
Позже, при соединении деталей, выясняется, что без разметки результат далек от идеала.
Резка трубы с большим поперечным сечением
Этот тип материала имеет квадратную форму. Некоторые люди ошибочно полагают, что чертеж выполняется с помощью рулетки. Если вы последуете такому совету, то испортите профильную трубу.
@Jury Schultz youtube
Для качественной резки под углом 45° советуем вооружиться обычной школьной линейкой в форме равнобедренного треугольника. Разметка производится по схеме:
- Проводится прямая линия перпендикулярно стороне заготовки.
- Труба поворачивается и на соседней грани делается диагональная разметка под углом 45 градусов.
- Ее снова наклоняют и проводят перпендикулярную линию.
- На четвертой поверхности диагональные линии соединяются.
Затем приступают к работе с угловой шлифовальной машиной. Для удобства рекомендуется использовать малярный скотч.
Резка круглой трубы
Серьезной проблемой для некоторых мастеров является резка цилиндрической трубы под углом 45°. После выравнивания должен получиться идеальный угол. Измерить и очертить материал с помощью рулетки крайне сложно. Мы рекомендуем воспользоваться простым методом.
Сложите лист формата А4 по диагонали в треугольник так, чтобы верхний и нижний углы идеально подходили друг к другу. Излишки удаляются, а затем полученный треугольник снова складывается пополам. Перейдите к трассировке.
Как подготовить линию для будущей резки
Для подготовки существует хорошо известный бумажный метод. Просто оберните лист вокруг трубы и соедините концы так, чтобы они идеально подходили друг к другу. Затем нарисуйте линии карандашом или маркером яркого цвета.
Кстати, если обернуть аналогичным образом липкой лентой или малярным скотчем, то рисовать ничего не придется. Просто сделайте надрезы по краю пленки.
Аналогичный безбумажный метод используется для круглых профилей. Мы прислоняем их к стене, наносим маркер в одной точке и прокручиваем по окружности. В результате получается ровная и точная отметка.
При пилении располагайте шлифовальную машину перпендикулярно заготовке. Это означает, что защитный кожух и гайка шлифовальной машины находятся в одной плоскости.
