Второй этап строительства кирпичной печи заключается в проектировании вертикального дымохода, очага и камеры очистки.
Кирпичные печи для дачи на дровах: лучшие модели и пошаговые инструкции по строительству
Большинство загородных домов еще не подключены к централизованным коммуникациям. Что касается инфраструктуры, то хорошо, если есть асфальтированная дорога и линия электропередач. В таких условиях строительство кирпичной дровяной печи поможет решить важную задачу: обеспечить тепловой энергией отопление помещений и приготовление пищи.
Мы подобрали для вас схемы и макеты простейших конструкций печей, с кладкой которых может справиться начинающий мастер. С нашей помощью умелые любители легко освоят азы непростого, но очень интересного дела изготовления печей. Безупречно построенное сооружение удовлетворит и владельца, и семью.
Помимо подробного описания технологии кладки кирпичной печи, мы даем ценные советы по выбору материалов для возведения блоков. В статье скрупулезно описаны самые важные детали и нюансы. В помощь самодельщикам мы приводим схемы строительства печей, структурированные инструкции, фотографии и видеоуроки.
Материалы для строительства кирпичной печи
Правильный выбор материалов для конструкции, которая подвергается воздействию высоких температур, – важная часть дела опытного печника. Ведь устройство будет эксплуатироваться в труднодоступных условиях и не должно подвести, треснуть или разрушиться.
Существует множество различных типов конструкций печей. Несмотря на различия в их конструкции, для кладки кирпичных печей используются одни и те же типы материалов. Различия в типах используемых материалов зависят исключительно от функции компонента, для которого они предназначены.
Фотогалерея
Фото из
Строительство кирпичной плиты позволяет избежать многих основных проблем, связанных с проживанием в даупе: получение тепла для отопления и приготовления пищи
Для даупа, который используется только летом, достаточно плиты с конфорками.
Если целью является только обогрев даупа, строится печь для разогрева. Плита или духовка не обязательны
В дополнение к отопительному прибору с камином плита может использоваться как предмет мебели и оказывать терапевтический эффект.
Если стена оборудована чугунной плитой с конфорками и дымоходом для увеличения теплоотдачи, она подходит для универсального использования.
Одним из лучших примеров универсальной плиты является русская плита. Она обычно имеет две конфорки, плиту и духовку для выпечки хлеба.
Кирпич используется для изготовления банных плит. Они более долговечны и лучше сохраняют тепло, чем металлические конструкции
Если кирпичная плита оснащена алюминиевым или стальным баком, в загородном доме можно установить независимую систему горячего водоснабжения и автономного отопления.
Кирпичная плита для коттеджей
Прибор для приготовления пищи для дачных домиков
Кирпичная отопительная плита
Отопительный прибор с камином
Многоцелевая плита для приготовления пищи и отопления
Русская печь в интерьере загородного дома
Кирпичная печь для бани из бревна
Металлический бак для воды
Чтобы определить назначение и местоположение этих компонентов, давайте кратко опишем их.
3 типа печей для приготовления горячей воды
Существует три типа кладочных плит, в зависимости от их основной функции
- для отопления;
- для приготовления пищи;
- комбинированный вариант.
Последний вариант предназначен как для отопления дома, так и для приготовления пищи. Для организации печного отопления в доме строится внушительная дымоходная система с многочисленными каналами. Она должна удерживать тепло от сгорания топлива и дымовых газов, чтобы максимально нагреть воздух внутри дома.
Если требуется плита, используется простой вертикальный дымоход, но над плитой располагается зона приготовления пищи. Под ней также находится духовка. Для создания комбинированного варианта плиты используется и варочная поверхность, и дымоход, сохраняющий тепло.
В зависимости от типа прибора необходимо выбрать, где он будет размещен. Отопительную плиту не следует ставить у внешней стены, иначе часть тепловой энергии просто улетучится. Лучше расположить ее в середине комнаты, чтобы воздух в разных частях дома прогревался равномерно.

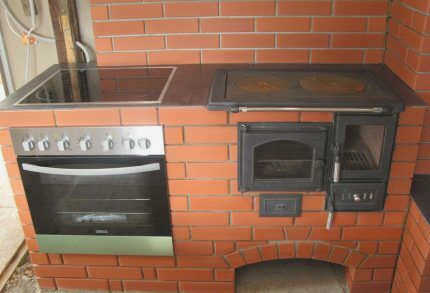

При желании традиционную кирпичную дровяную печь можно дооснастить современными элементами, чтобы расширить ее функциональность
Лучший способ сделать это – подумать об этом уже при проектировании дома. Разогревающая плита может стать предметом, который разделит большое помещение на несколько отдельных зон. В каждой из них будет тепло.
К плите относятся совершенно по-разному. В закрытой кухне лучше всего расположить ее вровень с двумя смежными внешними стенами. Это позволит излишкам тепла выходить наружу, чтобы помещение не перегревалось во время приготовления пищи.
Плиты для приготовления пищи можно разместить и на улице. Это популярная функция зоны отдыха. Рядом можно разместить барбекю, казан и другое оборудование для приготовления пищи. В прохладные вечера тепло от кухонной плиты может стать приятным источником тепла для гостей.
Подготовка
Для кладки очагов используются различные виды кирпича. Обычно красный кирпич используется для наружных стен, а шамотный – для внутренней облицовки очага и дымосборника.
Фундамент заливается бетонным раствором. Вам понадобится цемент не ниже М400, а лучше М500. Песок может быть речным или карьерным, но его следует предварительно просеять, чтобы избежать загрязнения. Вода также должна быть чистой. Для раствора также следует взять около 30 мм гранитного балласта.
Фундамент засыпается гранитным гравием подходящей фракции около 300 мм. Кроме того, следует приготовить раствор из красной глины и песка.
Вместо глины можно приобрести порошкообразную глину, порядок использования указан на упаковке. Все компоненты должны быть хорошего качества, от этого зависит целостность и долговечность будущей плиты. Для герметизации стыков следует приготовить высокотемпературный герметик.
Работы следует выполнять с использованием обычных строительных инструментов.
- Горшки для замешивания раствора;
- кельма;
- шлифовальная машина;
- отвес;
- спиртовой уровень;
- измерительная лента;
- правило;
- молоток;
- молоток;
- другие инструменты для обработки и укладки кирпича.
Чтобы сделать хороший раствор, лучше всего использовать перфоратор или дрель с соответствующими характеристиками и насадкой, предназначенной для этой цели. Также пригодятся лопата и сито.
Нюансы отделки радиатора
Стены печи, построенные из хорошего кирпича и тем более декорированные снаружи, не нуждаются в отделке: побелке и штукатурке. Если в элементах кладки нет трещин и сколов, а при строительстве соблюдены вертикальные и горизонтальные плоскости, радиатор будет выглядеть великолепно.
При кладке из высококачественного кирпича достаточно будет расшивки швов и тщательной затирки швов. Плита и сауна выглядят лучше без излишней отделки.
Если стены банной печи повреждены и кирпичная кладка не идеальна, то отделка необходима. Перед проведением отделочных работ наружную поверхность следует тщательно затереть, соединить куском кирпича для улучшения адгезии, а затем дать высохнуть.
Высушенный заполнитель можно оштукатурить глиняно-песчаным раствором, используемым в кладке. Для повышения прочности в смесь можно добавить 1% асбестового порошка. Отопительные варианты плит облицовывают плиткой – это самый надежный и газонепроницаемый, но и самый трудоемкий вид отделки.
Фотогалерея
Фото из
Кирпичные плиты не нуждаются в отделке, если они безупречны и для кладки использовался высококачественный кирпич. Если есть дефекты, лучше побелить конструкцию
Побелку можно прекрасно сочетать с частичной облицовкой кухни. Оригинальные орнаменты хорошо смотрятся на белом фоне.
Для бюджетной облицовки можно использовать сантехническую или клинкерную плитку. Эти материалы не реагируют на высокие температуры
Самая дорогая и уважаемая отделка – узорчатая плитка. Это элитарно и очень эффектно.
Типичная отделка – побелка.
Сочетание побелки с облицовкой плиткой
Бюджетная отделка обычной плиткой
Элитная облицовка с яркой плиткой
Возможные сложности для установщика плит
При строительстве типового проекта загородного дома, как правило, заранее предусматривается расположение плиты, выход дымохода, удобные зоны обслуживания и сервиса. Гораздо сложнее организовать отопление и приготовление пищи в доме по индивидуальному проекту. Это еще сложнее, если дом уже построен.
Иногда случается так, что, выбрав место для плиты, которое кажется домовладельцу удачным, и даже после возведения фундамента, вдруг выясняется, что дымоход будет прорезать потолочную балку или стропила. Что делать в такой ситуации?
Выход в данном случае предполагает два сложных и довольно дорогих варианта. Первый предполагает восстановление перекрытия и перестановку балок и стропил, а второй – разрушение и восстановление фундамента плиты.
Чтобы избежать подобных хлопот, важно установить, что дымоход не нарушит целостность существующих конструкций до того, как будет очерчен и построен фундамент строящегося дома. Если это возможно и есть доступ к еще не задрапированным балкам, следует проверить точное положение элементов банной плиты, которые будут разграничены с помощью отвеса.
Если кирпичную печь в самодельном доме удобнее разместить в месте, проекция которого пересекает элементы кровельной системы, то лучше ее перенести. В целом, рекомендуется выбирать наиболее простой и дешевый вариант.
При планировании печи и выборе подходящей модели следует учитывать следующие принципы:
Фотогалерея
Фото из
Выбор типа кухонной плиты для загородного дома или дачи зависит от ее назначения, общего отапливаемого объема и технических характеристик внешней оболочки (потолок/пол/стены)
Назначение плиты – адекватно компенсировать потери тепла в помещениях, которые она обслуживает. Нет смысла строить большую плиту для отопления небольшого загородного дома.
Выбирая наиболее подходящее место для плиты, старайтесь расположить ее рядом с внутренней сплошной стеной.
Виды дровяных печей из кирпича
- Отопление;
- Для приготовления пищи (предшественник современных кухонных плит);
- Плиты для приготовления пищи и отопления (комбинация двух предыдущих моделей);
- Специальные (конструкция предназначена для особых нужд – сушки белья и т.д.).

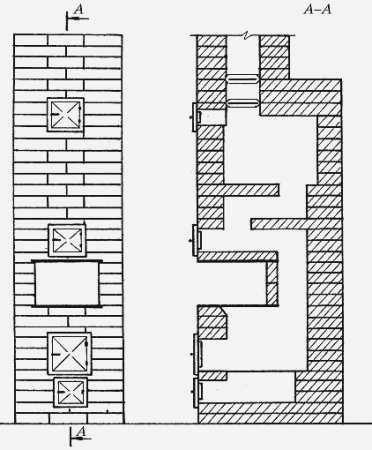

Отопительная плита с духовкой – шаг за шагом
Строительство желательно проводить летом, когда температура воздуха постоянна.
Вам потребуются: кирпичи -220 штук, три дверцы для очага (13х13 см), дверца для чистки (14х14 см), чугунная плита (38х35 см), духовка (32х28х42 см), задвижка (27х13 см), асбестоцементная плита, колосник (20х30 см), стальная лента толщиной 4 мм (35х25 см).
Инструкции по кладке:

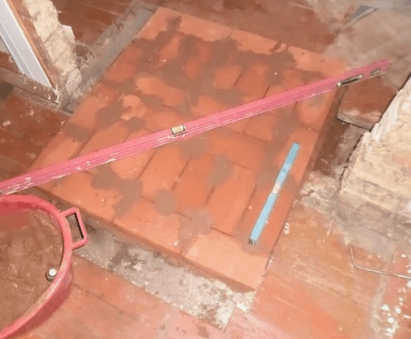

Перед началом кладочных работ постройте фундамент. Изучите тип почвы и уровень грунтовых вод, чтобы решить, какой тип фундамента строить. Дайте фундаменту полностью затвердеть, а затем приступайте к строительству.
Распечатайте планы, подготовьте рулетку и спиртовой уровень. Перед началом строительства желательно сделать раствор без раствора, чтобы избежать последующих ошибок. Для удобства мы будем нумеровать ряды по мере укладки кирпичей. Обязательно используйте отвесы и проверьте качество кирпичей (отсутствие сколов и трещин). Замочите кирпичи в воде.

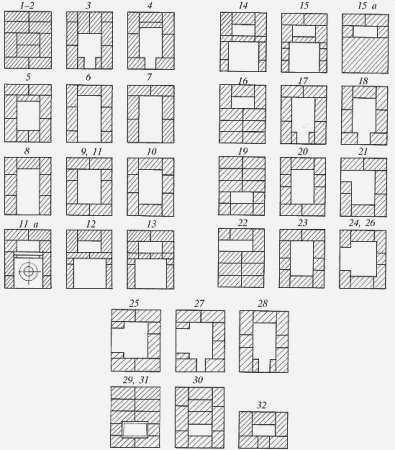

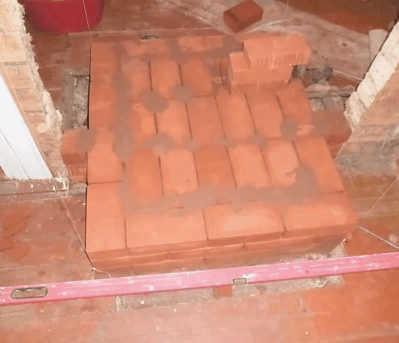

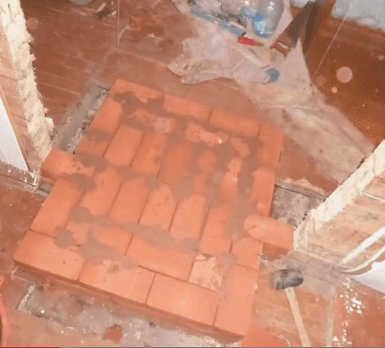

- Выложите первые два ряда в соответствии с рисунком. Для каждого ряда вам понадобится 10 кирпичей.
- В третьем ряду постройте пепельницу и соберите дверцы пепельницы (прикрепите их к проволоке и специальным металлическим соединителям).
- 4: Этот ряд строится в соответствии со структурой рядов путем возведения стен.
- 5: Постройте кирпичный потолок над дверцей зольника, сделайте решетчатую решетку (не забудьте оставить небольшой зазор от металлической решетки до решетчатой стенки, заполните зазор песком).
- Затем возьмите асбестовую веревку и оберните ее вокруг рамы зольной двери. Необходимо построить шестой ряд, закрепив дверь кирпичами.
- Седьмой и восьмой ряды – возводим стены по шаблону, снова обращаясь к чертежу.
- В девятом ряду кладем кирпичи на люк камина, создавая над ним перекрытие. В этом ряду начинаем строить коптильню и заканчиваем ее в одиннадцатом ряду.

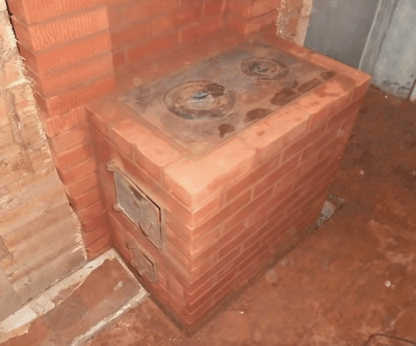

- Чтобы отделить зону приготовления пищи от дымохода, прокладываем полосу из стали для дополнительной поддержки кирпичей, уложенных на ребро. Закрепите чугунную плиту (двенадцатый ряд).
- С тринадцатого по пятнадцатый ряд укладывайте кирпичи "на ребро". Покройте варочную камеру слоем асбестоцемента.
- Шестнадцатый ряд – постройте дно первого канала, который будет располагаться горизонтально.

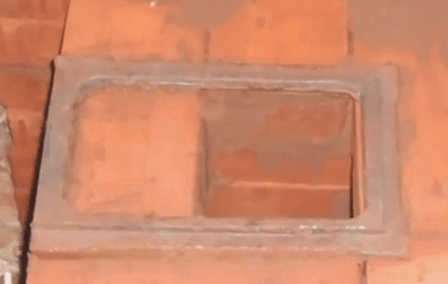

- В семнадцатом и восемнадцатом рядах установите дверцу для чистки и постройте стенки печи.
- В девятнадцатом ряду обложите дверцу кирпичом сверху. Сформируйте перемычку в середине дымохода.
- Двадцатый ряд в соответствии с чертежом (возводим стенки плиты, соединяя предыдущий ряд).
- Следующие два ряда (21-22) строим отверстие для чистки и заканчиваем кладку дымохода.
- Затем установите печь и завершите кладку до 27-го ряда, как показано на чертеже. В рядах 27 и 28 оставьте пространство между кирпичами, чтобы освободить плиту.
- Затем сделайте полное перекрытие плиты и установите задвижки (29-31).

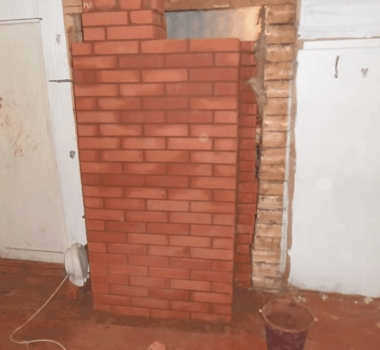

- С тридцать второго ряда постройте дымоход и выведите его наружу.
Строительство дровяной печи в домашних условиях: инструкция по строительству кирпичной печи
Этот тип печи идеально подходит для отопления двух комнат или дома площадью 30-40 квадратных метров.
Она имеет три вертикально расположенных дымовых канала. Их длина составляет более четырех метров. Она имеет два режима работы – летний и зимний.
Для работы приобретите:
- керамический кирпич М175 – 400 шт;
- огнеупорные кирпичи – 20 штук (ШБ8);
- Двухконфорочная чугунная плита 70х40 см;
- заслонка 28х18 см – 2 шт;
- заслонка очага 27х30 см;
- 2 куска дверцы золы 15х16 см;
- Инструменты для укладки (кельма, емкости для раствора и т.д.).
Постройте фундамент для плиты и начните укладывать первый ряд. Он является самым важным, так как определяет размеры банной плиты. Толщина вертикальных швов не должна превышать 8 мм.
Второй ряд: Перевяжите первый ряд и уложите основание противопожарного разрыва.
Третий ряд: Соорудите зольник и установите зольную дверцу.
Четвертый ряд: Продолжайте строить зольную камеру. В дальнейшем топка будет выложена шамотным кирпичом. В этом же ряду закрепите прочистную дверцу и сделайте нижний горизонтальный воздуховод.
