Как самостоятельно собрать сифон для кухонной раковины

Сифон для кухонной мойки – важный компонент, требующий обязательной сборки и установки. Современные типы различаются, но в целом для выполнения работы необходим небольшой набор инструментов, которые есть в каждом доме. Давайте разберемся, как собрать сифон для кухонной мойки, ведь разные модели имеют определенные конструктивные особенности.

p, blockquote 1,0,0,0,0,0 –>

Содержание

Монтаж сифона кухонной мойки

Перед началом установки важно понять, для чего нужен сифон, ведь воду можно сливать прямо из раковины через шланг в канализацию. Это не только для смыва грязной воды – есть и другие способы ее использования.

p, blockquote 2,0,0,0,0,0 –>

Основная цель – Основная цель – задерживать крупную грязь и предотвращать ее стекание в канализацию, тем самым снижая риск засорения. Кроме того, сифон создает водяную прокладку, которая защищает кухонное помещение от неприятных запахов, исходящих из сточной трубы.

p, blockquote 3,0,0,0 –>

Кухонные сифоны и сифоны для ванн отличаются друг от друга – в первом случае конструкция сложнее, поскольку в раковине скапливаются остатки пищи и другой мусор.

p,blockquote 4,0,0,0 –>

p,blockquote 5,0,0,0,0,0 –>

Сам элемент выполнен в виде одной или нескольких труб с коленом, которые отводят воду. Из-за изгиба небольшое количество грязной жидкости остается в трубе, образуя отстойник. Это помогает удерживать запахии препятствует его распространению в помещении.

p, blockquote 6,0,0,0,0 –>

p, blockquote 7,0,0,0,0,0 –>

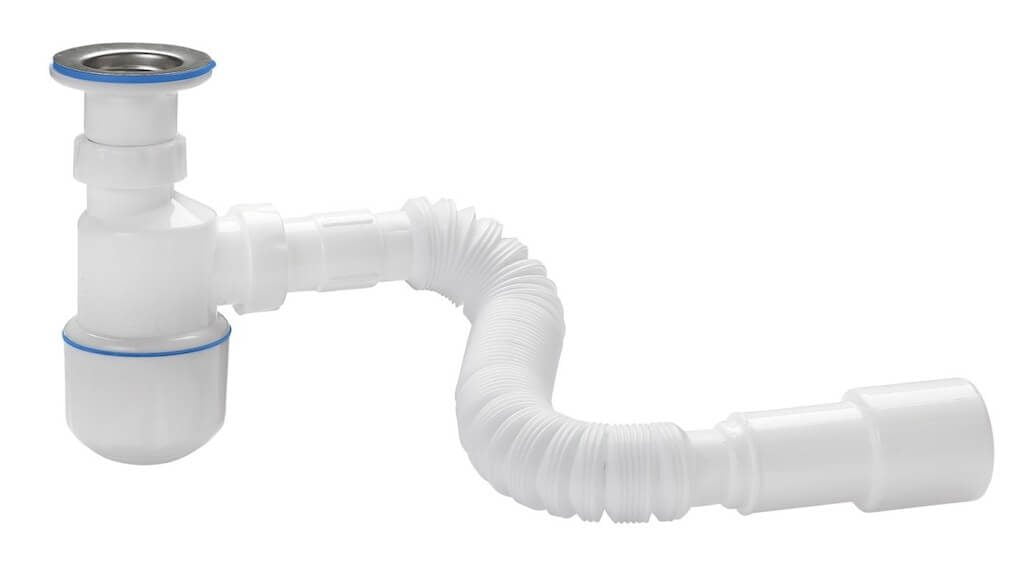

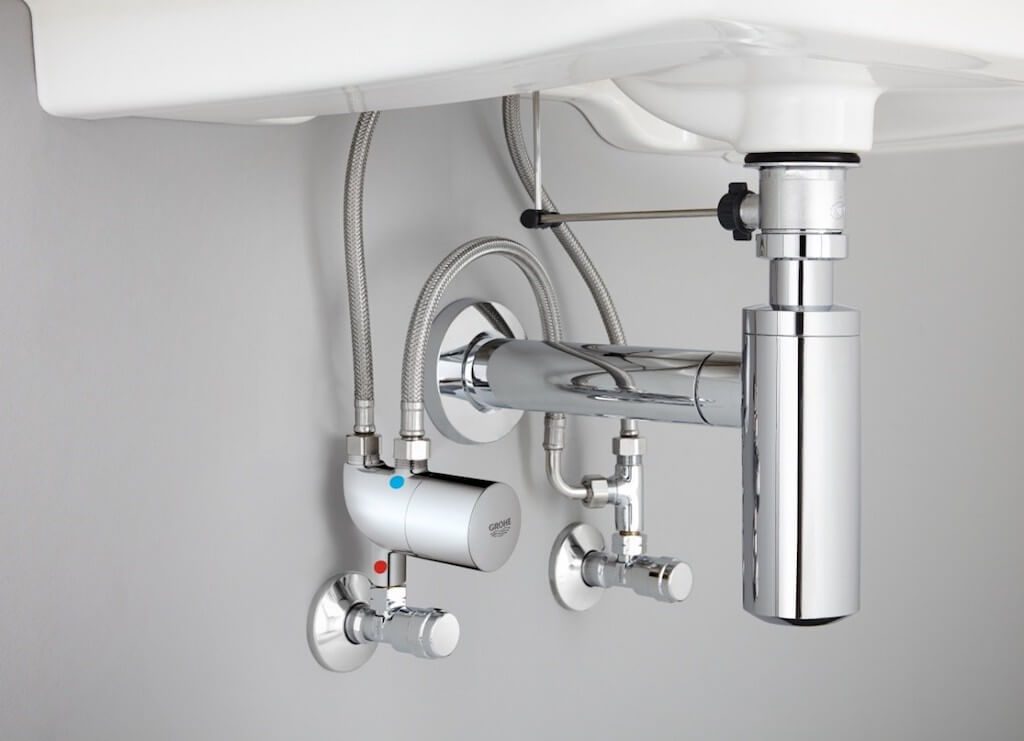

Сантехнические сифоны обычно изготавливаются из пластика или латуни, которая покрывается хромом. Латунные версии визуально привлекательны и подходят для открытых раковин без шкафов.

p, blockquote 8,0,0,0,0 –>

p, blockquote 9,0,1,0,0,0 –>

Основные недостатки – окисление с течением времени и накопление грязи, поэтому на кухнях предпочтение отдается пластику. Он не гниет, не ржавеет, более твердый и долговечный.

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,0,0,0,0 –>

В стандартную комплектацию пластикового сифона входят следующие элементы:

Защитная решетка, которая устанавливается в слив раковины и предотвращает попадание крупного мусора в слив;
Заглушка – используется для закрытия слива для сбора воды в раковине; не входит в комплект более дешевых моделей;
Резиновая прокладка – толщиной до 5 мм, помещается между раковиной и сливной частью;
Сливной патрубок с одним или несколькими выходами подключается к сливу; может быть подключен к стиральной или посудомоечной машине;
Уплотнение на выходе;
пластиковая гайка;
соединительный болт, диаметр 6-8 мм
металлическая гайка;
корпус ловушки
пластиковая гайка для муфты;
2 прокладки конусного типа;
слив, устанавливаемый сбоку от сифона;
гайка для крепления адаптера;
Чаша сифона используется для сбора твердых частиц и должна время от времени извлекаться и очищаться;
плоская прокладка для фиксации корпуса водоуловителя на месте;
сливной шланг или пластиковый шланг.

p, blockquote 13.0.0.0 –>

Замена сифона под кухонной мойкой необходима при выходе из строя старого компонента или по другим причинам, например, при покупке новой мойки с измененной конфигурацией.

p, blockquote 14,0,0,0,0 –>

Все сифоны делятся на локоть и бутылка. Первые делятся на жесткие и гофрированные, но независимо от этого, каждый тип имеет сложную конструкцию, особенно если есть перелив. Существуют коммерчески доступные двойной сифоны, которые подходят для двойных раковин.

p, blockquote 15,0,0,0,0 –>

Для кухни лучше всего приобрести бутылочный тип – но если под раковиной мало места, то устанавливают локтевые модели.

p, blockquote 16,0,0,0,0 –>

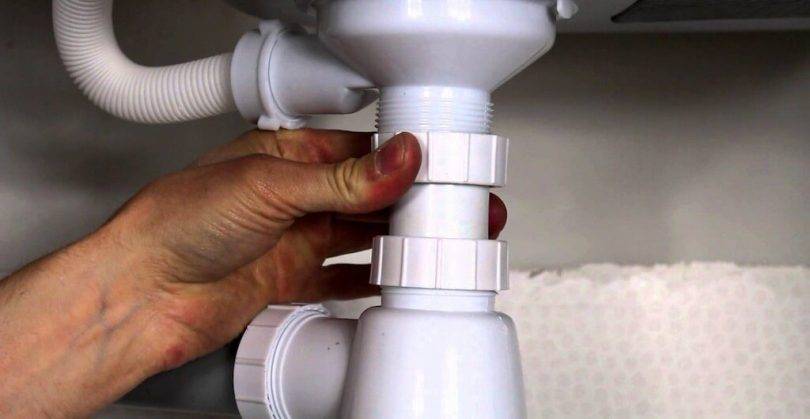

Сборка и установка сифона для воды на кухне

На первом этапе необходимо подготовить следующие предметы инструменты, которые будут использоваться во время работы:

отвертка;
пила;
рулетка;
наждачная бумага.

Первое, что необходимо сделать, это снять старый блок. Для этого с помощью отвертки выкрутите винт, расположенный в середине решетки слива, аналогично тому, как показано на фото.

p, blockquote 18,0,0,0,0 –>

p, blockquote 19,1,0,0,0,0 –>

Перед началом работы поместите ведро под сифоном для сбора остатков отстоявшейся воды, вытрите сифон насухо после снятия решеток.

p, blockquote 20,0,0,0,0 –>

Часто на этом этапе возникает проблема, так как винт и гайка склеены между собой. В этом случае снимите нижнюю часть ловушки и помогите снизу другой рукой. Снимите решетку вместе с крепежными элементами..

p, blockquote 21,0,0,0,0 –>

Сейчас трубы и сам сифон удаляются.Процедура демонтажа завершена, и теперь можно приступать к установке нового изделия.

p, blockquote 22,0,0,0,0 –>

Для сборки нового изделия извлеките все компоненты из упаковки и разделите их на группы – так будет легче собрать все правильно.

p, blockquote 23,0,0,0,0,0 –>

Для бутылочного типа без перелива имеется несколько уплотнительных колец разных размеров, гайки, патрубок, детали сифона и гибкой трубы, а также решетка с креплением.

p, blockquote 24,0,0,0 –>

Процедура установки водоуловителя осуществляется следующим образом, шаг за шагом:

Самая большая плоская прокладка надевается на отверстие сифона, а пробка навинчивается на основание сифона.
Конусообразная прокладка и гайка устанавливаются на трубу, которая крепится к раковине. Вначале устанавливается гайка, затем резиновая прокладка тупым концом вверх, после чего конструкция вставляется в верхнюю часть сифона, прочно свинчивая изделие. В некоторых случаях сливная воронка и патрубок должны быть соединены в самом начале, но при этом необходимо следить за тем, чтобы гайка в сливном отверстии не потерялась во время установки.
Осталось установить гофру – для этого устанавливается гайка, конусное уплотнение и прикручивается основание.

Крепко затяните все детали, но не перетягивайте, чтобы не повредить пластик и не сжать прокладки. После сборки вы готовы к монтаж и подключение к сливу. Шаги для завершения:

На патрубок изделия надевается рифленое кольцо с полосками, направленными вверх.
Одной рукой поместите сифон под раковину, другой рукой выровняйте его по верху и установите решетку на место.
Установите винт и затяните его с помощью отвертки.
Подсоедините сифон к сливу и, если необходимо, обрежьте его до нужного диаметра с помощью ножовки. Вместо гофрированной трубы можно также использовать жесткий патрубок, который лучше подходит для кухонь.

p, blockquote 27,0,0,0,0,0 –>

Когда все работы закончены, включите воду и проверьте соединения на герметичность, при необходимости подтянув резьбу и другие детали.

p, blockquote 28,0,0,0,0,0 –>

Установка переливного сифона

Если в раковине есть перелив, установка почти не отличается от описанной, последовательность действий та же, за исключением монтажа.

p, blockquote 29,0,0,1,0 –>

На этом этапе необходимо подсоедините перелив к переливной трубе. Вначале вставляется гайка, затем прокладка в переливное отверстие. Сам элемент вставляется в розетку и затягивается.

p, blockquote 30,0,0,0,0 –>

p, blockquote 31,0,0,0,0,0 –>

Затем перелив крепится к раковине с помощью винта и отвертки, дальнейшие действия остаются прежними. Этот тип сифона часто используется, если на кухне установлена круглая раковина современного вида.

p, blockquote 32,0,0,0,0 –>

Установка для двойных раковин

Для моек с двумя секциями раковины требуется один сифон, но другой конструкции. Такое изделие будет иметь 2 выхода, которые соединены одним сифоном. Он выпускается в виде трубы или колбы. Кроме того, имеются модели с розетками для подключения стиральных машин и другой бытовой техники.

p, blockquote 33,0,0,0,0 –>

p, blockquote 34,0,0,0,0,0 –>

Принципы и этапы установки остаются теми же, за исключением нескольких деталей. В начале необходимо подключите 2 разъема к сливу обеих раковинЗатем продолжите работу под раковиной и соедините магистральные трубы. Затем прикрепляются оставшиеся части. При необходимости труба обрезается, а пластиковые края шлифуются наждачной бумагой.

p, blockquote 35,0,0,0,0 –>

Советы по выбору и установке

Когда вы покупаете сифон для кухонной мойки, его необходимо правильно выбрать и установить, чтобы обеспечить безопасное и долговечное использование. Для этого есть несколько советов несколько предложений для правильного выбора:

при покупке всегда проверяйте комплектность изделия – нередко некоторые детали могут отсутствовать, даже если устройство запечатано;
во время установки все детали должны быть чистыми и сухими, любая грязь может привести к утечке, особенно если она попадет на уплотнения или резьбовые соединения;
при установке выпускное отверстие должно быть выше, чем впускное, чтобы обеспечить надлежащее падение дренажа;
в зависимости от модели раковины необходимо выбрать соответствующий диаметр сливной решетки;
При выборе учитывайте необходимость подключения дополнительного оборудования. Например, если у вас есть стиральная или посудомоечная машина, вам потребуется сделать дополнительный слив воды, который должен находиться на приборе;
Учитывайте размер изделия, так как под раковиной должно быть достаточно места для его установки – если нет, выберите небольшой экземпляр;
Рекомендуется выбрать трубу для соединения выпуска с канализацией, помня о правильном диаметре. Допустимо купить меньшее отверстие и увеличить его с помощью адаптера, недопустимо купить больший диаметр;
если расположение устройства на кухне – внутри шкафа, эстетика не имеет значения. Если раковина открытая, лучшим выбором будут хромированные модели;
Характеристики изделия не сильно зависят от стоимости, скорее этот фактор влияет на внешний вид, чем на функциональность – но покупать самый дешевый сифон не рекомендуется, чтобы избежать протечек и других возможных проблем.

p, blockquote 37,0,0,0,0 –>

Правильная установка не является сложной задачей, если известна подробная конфигурация. Даже неопытные сантехники способны выполнить установку своими руками. Если вы не можете или не хотите выполнять работу самостоятельно, следует вызвать помощника, который сделает работу в считанные минуты.

p, blockquote 38,0,0,0,0 –> p, blockquote 39,0,0,0,1 –>

Это обучающее видео поможет вам облегчить весь процесс установки переливной трубы:

Установка сифона для кухонной мойки своими руками

В этой статье мы подробно рассмотрим сборку и установку бутылочного сифона с переливом для кухонной мойки из нержавеющей стали на примере изделия ORIO A40079.

Ниже перечислены детали, входящие в комплект поставки. Я не буду перечислять отдельные детали на общем рисунке, но сделаю это позже при сборке отдельных узлов.

1. сборка запахоуловителя

Процесс сборки запахоуловителя гораздо удобнее рассматривать в отдельных узлах.

1.1 Сборка заглушки фильтра

Начнем с самой простой сборки. Заглушка фильтра используется для предотвращения попадания крупных частиц грязи в сифон и возникновения засоров. Вы также можете использовать фильтр-заглушку, чтобы полностью перекрыть подачу воды в раковину.

Детали, используемые для установки заглушки фильтра, показаны на следующем фото:

1 – корпус заглушки фильтра, 2 – чашка заглушки фильтра, 3 – резиновая прокладка, 4 – металлическая юбка, 5 – металлическая гайка с резьбой и крепежным шариком

Соберите элемент в порядке, указанном на рисунке.

1.2 цилиндр в сборе (стекло)

Бутылка состоит из двух частей: корпуса (1) и чаши (2). Прокладка (3) должна находиться между двумя частями и не перекручиваться:

1.3 Сборка патрубка

1 – гайка Ø40 мм, 2 – конусное уплотнение, 3 – заглушка трубы.

Установите две пластиковые гайки d=40 мм на патрубок (резьба должна быть направлена наружу):

Установите коническую прокладку на тот конец розетки, который не оснащен заглушкой (край).

Затем вставьте патрубок в уже собранную бутылку:

Затяните пластиковую гайку:

1.4 Начало сборки розетки

1 – металлическая чашка, 2 – уплотнение металлической чашки, 3 – пластиковый выпуск, 4 – уплотнение пластикового выпуска.

На пластиковом патрубке находится прокладка патрубка, затем металлическая прокладка чашки и сама чашка. Вся конструкция соединяется специальной металлической втулкой с полой резьбой:

1.5 Подключение слива к сифону

Убедитесь, что резиновое уплотнение Ø40 мм находится на месте (см. рисунок ниже):

1.6 Сборка перелива

Части: 1 – коническое уплотнение Ø25 мм, 2 – гайка Ø25 мм, 3 – прямоугольный перелив, 4 – переливная труба, 5 – винт для крепления к раковине.

Установите прямоугольный перелив в переливную трубу:

Наденьте гайку Ø25 мм на другой конец трубы и установите коническое уплотнение (конусом наружу):

Установите трубу в отверстие сифона и затяните гайку.

Стоит отметить, что существует две прокладки для установки перелива: прямая и изогнутая (для круглых и прямоугольных моек соответственно):

Установите соответствующую прокладку на переливное отверстие:

1.7 Вставка слива

Части: 1 – удлинительная труба, 2 – гайка Ø40 мм, 3 – коническое уплотнение Ø40 мм.

Слив представлен гибкой удлинительной трубой, концы которой имеют разный диаметр: 40 и 50 мм.

Наденьте гайку и прокладку Ø40 мм на трубу:

Вставьте трубку в отверстие в сифоне и затяните гайку:

Установка бутылочного сифона с переливом завершена:

2. Установка сифона для бутылочной воды с переливом:

Мы ознакомились с деталями и последовательностью установки сифона, теперь давайте рассмотрим процесс установки.

Для установки необходимо снять металлический контейнер сифона для воды. Для этого выкрутите резьбовую втулку (см. раздел 1.4).

Металлическая чаша с прокладкой устанавливается в верхней части раковины:

Сифон с пластиковым сливом и прокладкой подсоединяется к дну раковины:

Затем металлический стакан соединяется с пластиковым отводом с помощью резьбовой муфты:

Если у вас нет широкой отвертки, для затягивания соединения можно использовать, например, пятифунтовую монету:

Установите сливную трубу в выходное отверстие сливной трубы:

Затем установите перелив в раковину:

Затяните винт перелива с помощью отвертки:

Затем вставьте пробку фильтра в металлическую чашу:

Вы также можете наполнить раковину водой и проверить переливной сифон на наличие утечек:

Установка переливного сифона в кухонную мойку

Чтобы понять, как собрать сифон для кухонной мойки дома или в квартире, необходимо изучить его конструкцию. Схема установки, эксплуатации и обслуживания зависит от типа устройства. Однако сам процесс сборки и установки несложен. Чтобы подключить устройство к системе труб, нет необходимости их разрезать, достаточно вставить отвод в разъем дренажной системы.

Проекты кухонных сифонов

Так называется устройство, предназначенное для слива воды на кухне, в ванной комнате. Он устанавливается под раковиной, умывальником или ванной. Это санитарное устройство служит для улавливания большей части загрязнений. В то же время он предотвращает проникновение неприятных запахов из канализации в помещение.

Ловушки выпускаются в следующих моделях:

Ловушка в бутылке. Это устройство оснащено пузырем, от которого отходит труба, соединяющаяся с канализационной системой. Эта модель считается самой удобной и эффективной в эксплуатации. Однако он характеризуется большими размерами, поэтому не везде устанавливаются такие конструкции.
Трубчатые или локтевые. Его главная особенность – отсутствие лампочки. В этом случае функцию поглотителя запаха выполняет колено – изогнутый участок трубы, в котором удерживается небольшое количество воды. Эта конструкция жесткая и имеет большие размеры. В результате он не всегда подходит для установки под кухонной мойкой.
Гофрированная. Тип трубной ловушки. Он довольно гибкий и легко меняет форму благодаря многочисленным ребрам жесткости, соединенным полимерным материалом. Недостатком этой конструкции является задержка грязи в трубе, так как внутренние стенки сифона не гладкие.
Жилье. Такая конструкция используется для установки под раковиной, если нет места в шкафу, например, когда там устанавливается посудомоечная машина.
Двойной сифон. Для установки под раковиной с двумя чашами.
По желанию можно установить розетку для посудомоечной или стиральной машины. Эта опция устанавливается, если вы планируете приобрести бытовую технику.
Устройство с переполнением. Эта модель используется для предотвращения утечек. Пузырь устанавливается под раковиной, а гибкий шланг поднимается вверх, соединяясь с отверстием перелива.

Запахоуловители могут быть

пластик;
металл.

Преимущества пластиковых ловушек:

долгий срок службы – ловушка служит 10 лет и более;
малый вес: конструкция раковины на тумбе из ДСП не тяжелая;
устойчивость к колебаниям температуры, химическим веществам;
широкий выбор моделей.

Металлические аналоги стоят дороже, поэтому встречаются реже. Такие устройства можно установить под раковиной, если нет тумбы, так как они имеют привлекательный дизайн. Металлические изделия обладают высокой устойчивостью к агрессивным средам, хотя могут окисляться при контакте с некоторыми веществами.

Инструкция по сборке

Пластиковое устройство гораздо легче установить и закрепить в зоне слива раковины, так как в этом случае используются пластиковые соединители (гайки). Имеется только один металлический компонент – винт, используемый для крепления патрубка.

Если вы планируете установить устройство в металле, важно правильно разместить трубы. Пространство под раковиной следует измерять от сливного отверстия до стены и пола. Это определит, можно ли установить сифон в кухонном шкафу. Для сравнения, при креплении пластикового блока не нужно проводить дополнительные измерения. Он имеет гибкую трубку, которой можно придать желаемую форму.

Собрать сифон самостоятельно довольно просто, так как производитель предоставляет подробную инструкцию по сборке. Все части последовательно пронумерованы и проиллюстрированы. Кроме того, принцип их крепления друг к другу максимально прост. Здесь нет сложных соединений, можно использовать резьбу или метод установки меньшей детали в отверстие большего диаметра. Вам понадобится только отвертка, чтобы закрутить винт в сливном отверстии, чтобы закрепить водопровод.

При использовании пластикового сифона важно правильно установить прокладки на соединениях между трубами и отводами и патрубками колбы. Прокладки имеют коническую форму для упрощения процесса установки. Это связано с тем, что прокладки гораздо легче прижимаются к выпускным отверстиям. В результате получается плотное соединение.

Установка сифона для бутылочной воды

Устройство устанавливается после завершения сантехнических работ и установки кухонного шкафа и мойки. Сифон должен быть установлен на заключительном этапе ремонта, так как пластик может деформироваться. Материал не выдерживает воздействия давления, но этот недостаток не важен, когда устройство размещается под раковиной, так как оно не подвергается механическому воздействию.

После распаковки проверьте комплектность изделия. Для этого установите детали одну за другой – в том же порядке, что и при сборке сифона. Это позволит вам определить, какие детали отсутствуют, а какие (крепеж, уплотнения).

Модель бутылки собирается более сложным способом, чем модель пробирки, поскольку поставляется с разобранной колбой. Для сравнения, трубчатая модель поставляется готовой к сборке.

Он представляет собой цельный гибкий шланг с пластиковыми колпачками на концах.

Основные компоненты сифона для бутылок:

колба с распределителем – поставляется в разобранном виде;
гибкий шланг;
пластиковые гайки;
уплотнения;
Отводная труба для установки в сливное отверстие;
решетка;
винт.

Последовательность сборки:

Части колбы соединены друг с другом. Он состоит из 2 частей, края которых скреплены нитью. На дно колбы помещают прокладку, чтобы зафиксировать ее на месте. Затем две части колбы соединяются вместе.
На патрубок надевается пластиковая соединительная гайка – резьба должна быть со стороны узкой части этого элемента. Широкая часть помещается в сливное отверстие.
Уплотнение вставляется после гайки. Затем распределительный элемент конструкции подключается к лампе и затягивается гайка.
Трубе придается желаемая форма.
Выходное отверстие сифона оснащено пластиковой гайкой и уплотнительным кольцом.
После присоединения отвода к колбе необходимо затянуть гайку.

Если планируется подключение бытовой техники (стиральной или посудомоечной машины), необходимо использовать вторую розетку и шланг от прибора. Принцип сборки остается прежним: на выходящий конец устанавливается гайка, а затем уплотнение. Затем соединяются сифонная и выпускная трубы.

Модели с переливом

Принцип сборки такой же, как и для стандартной версии цилиндра. Он крепится с помощью пластиковых гаек. Дополнительная гофрированная труба крепится к месту перелива металлическим винтом.

Обратите внимание, что гофрированная труба сначала устанавливается в месте расположения переливного отверстия. Затем приступайте к установке блока цилиндров в порядке, описанном выше. Эту модель проверяют на герметичность другим способом: закрывают сливное отверстие пробкой, наполняют раковину до отказа так, чтобы вода доходила до переливного отверстия. Устройство готово к работе, когда на трубе или других частях конструкции не появляются капли воды.

Подключение водяного сифона к сливу

После сборки устройства его необходимо частично разобрать. Для этого отсоедините лампочку (открутите гайку). Затем к цилиндрическому элементу присоединяется металлическая решетка, между которой находятся 2 уплотнения. Эта конструкция будет помещена в дренаж.

Сначала в отверстие вставляется решетка и прокладка. Затем под раковиной в том же месте устанавливается патрубок с прокладкой, установленной в более широкой части. Он прикручивается с помощью металлического винта.

На следующем этапе собранная ранее конструкция сифона для воды крепится к выступающей части под раковиной. Пластиковая гайка затягивается без использования инструментов, чтобы не сорвать резьбу. Вся конструкция является съемной. При необходимости его можно разобрать для регулярной очистки пузырька и сильфона.

Сифон должен быть расположен правильно. Например, гофрированная труба должна располагаться со стороны канализации (ее входного отверстия). Это облегчает подключение прибора. Однако это не всегда возможно, поэтому часто используется более длинная гофрированная труба, чем требуется. Это позволит соединить выход колбы с канализационной трубой.

Для подключения сифона к канализационной системе вставьте свободный конец сильфона в канализационную трубу. Он уже оснащен герметиком для обеспечения герметичности. Соединения расположены на небольшом возвышении. Этот фактор, наряду с наличием резинового уплотнения, обеспечивает беспрепятственный отвод загрязненной воды и предотвращает ее обратный поток.

Большой выбор сифонов увеличивает риск покупки модели, которая не подойдет по диаметру трубы. В этом случае нет необходимости отправлять устройство обратно продавцу, просто используйте адаптер. Можно использовать адаптер, оставшийся после разборки старого устройства.

Если после подключения из стояка на одном из его участков капает вода, это может быть следствием неправильного монтажа или производственного дефекта. В обоих случаях дефект устраняется. Например, в случае утечки, вызванной ошибкой при сборке, достаточно открутить все резьбовые соединения и повторить все операции по сборке.

Если после разборки и сборки капли воды все еще появляются, можно использовать силиконовый герметик. Содержащиеся в нем компоненты обеспечат герметичное соединение. Герметик наносится на резьбу с внешней и внутренней стороны. После застывания герметика он образует непроницаемый слой в месте утечки.

Установка сифона на кухне – схема монтажа и установка на мойку

Если заглянуть под кухонную мойку, можно увидеть изогнутую пластиковую трубу, по которой грязная вода уходит в канализацию. Это сифон для воды, отдельная труба с коленом или система из нескольких труб, важный санитарный компонент. Возникает вопрос: зачем устанавливать сифон для воды на кухне? Почему бы не использовать простую прямую трубу для слива?

Типы и конструкция водяной ловушки

Водоуловитель – это пластиковая (реже металлическая) сантехническая конструкция, которая захватывает и затем перемещает воду и мусор по трубам в канализацию. Бутылочные и локтевые модели используются для кухонных моек. Это сборные конструкции, которые могут быть собраны без использования дополнительных инструментов.

Конструкция с локтевым соединением является самой простой в использовании. Эту систему легко собирать, разбирать, заменять детали и чистить. Труба изогнута в форме U или S для экономии места под раковиной.

Блок гофрированного шланга может принимать различные положения. Это означает, что сифон может быть установлен практически в любом месте. Установить его может даже неподготовленный человек. Единственным недостатком гофрированной дренажной системы является то, что она быстро засоряется.

Типы ловушек и критерии выбора

Назначение сифонов заключается, прежде всего, в предотвращении проникновения в помещение неприятных запахов из внутренней канализационной системы.

Несмотря на кажущееся разнообразие моделей, принцип работы практически одинаков. Когда сточные воды из различных санитарных приборов сбрасываются, часть воды остается в сифоне, образуя водяное уплотнение, которое препятствует выходу неприятных запахов и шума из канализационной системы.

Эти продукты выпускаются в следующих видах:

S-образный гибкий гофрированный шланг;
Система U-образных труб;
Элемент в форме бутылки.

Основным недостатком первых двух типов ловушек является отсутствие ревизии, что затрудняет проведение профилактического обслуживания в процессе эксплуатации.

Эти сифоны чаще всего используются для раковин в ванных комнатах и туалетах. Для кухонных моек практичнее использовать изделия в форме бутылок. Их разборный корпус позволяет периодически очищать сантехнический сифон от остатков пищи и жира, который скапливается на стенках сифона.

Решающим критерием при выборе того или иного типа сифона для воды является, прежде всего, внешний вид самой раковины.

Она может включать дополнительное сливное отверстие в верхней части боковой стенки, которое служит для предотвращения перелива воды через край при максимальной вместимости раковины. В этом случае стоит рассмотреть сифоны с дополнительным переливным патрубком.

В случае двойных моек соединение с дренажной системой может иметь один общий сифон или два отдельных сифона для каждой емкости.

Такие конструкции характеризуются несколько более сложной системой коммуникаций.

Установка сливного сифона на кухне позволяет подключить соседскую посудомоечную или стиральную машину к своему канализационному патрубку. Эта дополнительная опция значительно облегчает подключение прибора к сливу, поэтому ее также следует учитывать при выборе подходящего изделия.

При выборе сифона для воды важен диаметр сливной трубы.

Наибольший возможный размер отверстия для модели раковины обеспечит более быстрый слив воды и предотвратит засорение.

Водопроводное соединение

Как установить смеситель?

Вы можете установить смеситель даже после подключения раковины к водопроводу. Однако лучше всего, если смеситель будет установлен до установки раковины, так как подключение всех необходимых компонентов производится снизу.

Порядок установки смесителя:

Сначала вкрутите в смеситель крепежный штифт или два (в зависимости от раковины).
Затем установите шланги холодной и горячей воды и затяните их гаечным ключом. Натяните мягкими движениями.

Сборка и установка уловителя запаха

Поглотитель запаха всегда поставляется с инструкциями по установке. Это значительно облегчает процесс, если вы делаете это впервые. Обратите внимание на важные нюансы, с помощью которых вы правильно установите сифон:

Герметичность является важным требованием для любого соединения. Даже если вы покупаете собранное устройство, проверьте, есть ли резиновый уплотнитель на каждом стыке. Также убедитесь, что все гайки затянуты. Не затягивайте его слишком сильно, так как пластиковые нити очень легко сломать.
При установке сифона часто требуется уплотнение. Например, некоторые резиновые уплотнители могут быть покрыты прозрачным силиконом. Это сделает соединение еще лучше.
Если конструкция имеет винт крепления решетки, убедитесь, что в основном патрубке имеется металлическая гайка. При затягивании этого винта убедитесь, что уплотнительная резинка расположена правильно. Также не затягивайте гайку слишком сильно, иначе резьба может сорваться.
Соединение сливной трубы со сливной трубой должно осуществляться только через резиновое уплотнение.

Сборка и установка запахоуловителя должны производиться одновременно. Установите резиновую прокладку над сливным отверстием в раковине и закрепите защитную сетку. В некоторых типах решеток прокладка устанавливается снизу. Это предотвращает отстаивание воды в раковине. Однако, если предполагается, что прокладка должна быть установлена сверху, можно обойтись без нее и тщательно заделать стык герметиком.

Поместите сточную трубу под раковину и закрепите ее винтом или пластиковой гайкой (в зависимости от конструкции сифона). Убедитесь, что фланец и прокладка не перекручены. В противном случае прокладка может сдвинуться, и соединение не будет герметичным.

Затем соберите основную часть водоуловителя. Установите гайку и конусное уплотнение на сточную трубу под раковиной. Затем установите верхнюю часть сифона для воды на необходимую высоту и закрепите ее пластиковой гайкой.

Поместите плоскую резиновую прокладку в крышку сифона и прикрутите вторую часть корпуса.

При соединении всех этих деталей нет необходимости использовать герметики. Это связано с тем, что через некоторое время вам придется открутить сифон для его очистки.

Теперь наденьте слив, который также должен иметь гайку и резиновое конусное уплотнение. Прикрепите к нему гофрированный шланг и направьте его в сливное отверстие.

Наконец, поставьте контейнер под раковину и включите воду, чтобы проверить, не протекает ли конструкция. Если после слива воды утечка не обнаружена, значит, работа выполнена успешно. Если нет, необходимо отремонтировать резиновые уплотнения.

Обратите особое внимание на соединение между сифоном и сливом. В большинстве случаев диаметр шланга составляет мм. Если чаша имеет размер Ø50 мм и размер сливной трубы такой же, достаточно резинового уплотнения на чаше. Если размер колокола составляет 40 мм, необходимо приобрести резиновую втулку с переходом на Ø50 мм.

Итак, мы узнали, что вы можете самостоятельно установить и собрать сифон. Теперь, если вам нужно заменить сифон на кухне или в ванной, вы можете сделать это самостоятельно.

Расположение сифона

Сифоны обычно изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Латунные изделия со временем окисляются и накапливают грязь. Пластиковые поглотители запаха – лучший выбор. Такое изделие не ржавеет, не гниет, устойчиво к истиранию и долговечно.

Типы кухонных ловушек для запахов

Рассмотрим конструкцию сифона на примере пластикового изделия. Стандартная конфигурация ловушки включает в себя:

1. Защитная сетка. Он устанавливается непосредственно в сливное отверстие раковины и предотвращает попадание крупных кусков отходов в слив.
2. Резиновая пробка. Он предназначен для заглушки сливного отверстия раковины (дешевые модели сифонов обычно его не имеют).
3. Резиновое уплотнение толщиной 3-5 мм. Он устанавливается между корпусом раковины и сливом.
4. Выходной патрубок. Некоторые модели патрубков имеют дополнительный выход, к которому подключается слив стиральной машины/посудомоечной машины, или выход для арматуры с запорным клапаном.
5. резиновое уплотнение для розетки
6. пластиковая отводная гайка
7. соединительный винт из нержавеющей стали Ø 6-8 мм. В дешевых моделях сифонов эти винты изготавливаются из простого железа с тонким покрытием из хрома или никеля. Такие винты ненадежны и быстро начинают ржаветь и разрушаться. Чтобы купить сифон с высококачественным винтом, рекомендуется взять небольшой магнит для проверки металла (нержавеющая сталь не магнитится).
1. Металлическая гайка. Это может быть латунь, медь или нержавеющая сталь. Не берите сифон с железной гайкой. Он также быстро ржавеет и не прослужит больше года.
2. Корпус сифона имеет форму бутылки или колена.
3. Соединительная гайка из пластика.
4. 2 конических уплотнения из резины или пластика.
5. поглотитель запаха. Он расположен на боковой стороне корпуса запахоуловителя.
6. гайка подходящего диаметра для крепления пластикового адаптера.
7. крышку или сифонную чашку. Эту деталь необходимо откручивать чаще, чем другие детали, для очистки водоуловителя.
8. Большое плоское резиновое уплотнение. Для обеспечения плотного прилегания крышки сифона (корпуса сифона) к корпусу сифона используется плоское резиновое уплотнение.
9. поглотитель запаха. Это может быть гибкий шланг, стандартная пластиковая труба, гофрированная труба или пластиковый соединитель. Здесь все зависит от модели сифона, который вы приобрели, и диаметра его выходного отверстия.
Подключение к переливу

Перелив – это специальное отверстие в стенке раковины, к которому на стене подсоединена гофрированная труба. Такая конструкция помогает защитить кухню от затопления, если сливное отверстие засорится. Снаружи это можно закрыть декоративной сеткой. В дешевых моделях раковин это выглядит как несколько маленьких отверстий, в двойных раковинах – на перегородке между частями раковины.

Чтобы установить перелив, нужно взять дополнительную, обычно более тонкую гофрированную трубу и прикрепить ее к раковине напротив отверстия перелива. Другой конец вставляется в сифонный патрубок. Другой конец соединяется с сифоном с помощью болта к раковине и накидной гайки к сифону. При установке используется герметик, который устанавливается под раструбом, прикрепленным к задней стенке раковины.

После установки системы проверьте, нет ли утечек. Для этого закройте сливное отверстие пробкой и наполните раковину водой. Вся жидкость должна вытекать через переливное отверстие. Если система была установлена правильно, не должно быть никаких утечек.

Видео

В этом видео более подробно объясняются тонкости, связанные со сборкой и установкой сифона для раковины:

Двойная раковина

При установке двойной раковины можно установить два сифона или выбрать специальную конструкцию. Второй вариант лучше, так как занимает меньше места. Специальные сифоны для двух раковин сконструированы таким образом, что от сливов чаш идут трубы, которые соединяются вместе, образуя общую конструкцию. Недостатком является то, что в случае засора на кухне две раковины будут неработоспособны. Однако установка очень похожа на установку обычного сифона, только количество деталей увеличивается.

Несколько простых советов

Эксплуатация самотечной канализации требует соблюдения определенных правил.

Задумываясь о том, как правильно установить сифон на кухне, необходимо учесть некоторые нюансы, хорошо известные профессионалам:
- Гибкий сливной шланг, ведущий от сифона к канализационной трубе, установленный на минимально возможную длину, без лишних изгибов;
- Уклон канализационной трубы диаметром 50 мм должен быть не менее 0,03 мм, т.е. 30 мм на погонный метр трубы, чтобы обеспечить правильный поток воды через систему;
- Если к сифону подсоединены шланги для отходов бытовой техники, их также следует закрепить в соответствующих гнездах хомутами для шлангов. Это позволит избежать неожиданного ослабления шланга из-за повышенного давления в шланге, вызванного дренажной системой прибора.
В заключение остается сказать, что правильный уход и регулярная профилактическая очистка сифона от скопившегося мусора значительно продлит срок его службы и предотвратит дискомфорт при пользовании кухонной мойкой.

Установка сифона для воды: выберите материал и соберите его самостоятельно

Нажать на насос несколько раз несложно, но замена крана в водоуловителе – это дополнительная головная боль. А что будет, если электродвигатель все же выйдет из строя ….

Сифон для смесителя с механическим фильтром

Сифон не используется для очистки аквариума, только когда аквариум полностью засажен растениями. Во-первых, я не представляю, как можно сифонить, например, кубышки Chemoanthus или Eleocharis.

Это неизбежно приведет к повреждению аквариумных растений. Во-вторых, весь осадок, который накапливается в субстрате, является пищей для аквариумных растений. Я не заливал почву много лет, полы были совершенно грязные, но теперь я думаю, что корень будет на моей почве.

Тем не менее, если в аквариуме есть участки, где растения не растут, грунт необходим.

Грунт превышает количество рыб в аквариуме: от одного раза в неделю до одного раза в месяц. Почвенный сифон подходит для комбинирования с частичной заменой воды – 20% осадка сливается и добавляется 20% свежей воды.

Сделать сифон для аквариума своими руками несложно. Для этого вам понадобится шланг и пластиковая бутылка.

У бутылки отрезаем дно и соединяем дверцу с трубкой. Нелегко закрепить грушу для откачки воды, поэтому для создания обратной тяги необходимо снять трубу. Но, на мой взгляд, аквариумный сифон – это не то оборудование, на котором стоит экономить менее 100 рублей. Лучше купить готовые, дешевые, и они прослужат вам долгие годы.

При выборе сифона обратите внимание на диаметр трубы, чем больше диаметр трубы, тем выше давление потока воды.

А если у вас 20-литровый аквариум, то у вас нет времени сифонить весь субстрат быстрее, чем соединять всю воду в аквариуме :). Аквариум объемом 100 литров находится в пределах диаметра трубы в сантиметрах. Сам процесс сифонирования позволит собрать около 20 процентов воды, необходимой для подмены воды.

Назначение и стандарт сифона

Главный секрет сифона заключается в его кривизне. Вода не покидает трубу полностью, оставаясь в этом изогнутом участке трубы. Создается своего рода постоянный отстойник. Благодаря гидроизоляции неприятные запахи из канализационной трубы не попадают в помещение – ванную, кухню, туалет. Так небольшой изгиб трубы, элементарная конструкция защищает наши дома от канализационных “запахов”.

Почти все раковины и умывальники оснащены сифоном для воды. Поэтому при установке новой мойки на кухне следует подумать об установке сифона – это простая процедура, которая занимает минимум времени. Самое простое устройство предназначено для раковин с одним выходом. Это сифон с компактным дизайном и диаметром раструба 32 мм. Само изделие и переливной канал выглядят как единое целое.

Самый простой тип сифона для раковины – модель с одним выпуском, а пластик в качестве материала – лучшее решение для кухни.

Чтобы лучше понять, как собрать сифон, давайте рассмотрим стандартную конфигурацию устройства:
- корпус изделия;
- Пластиковая выхлопная труба;
- пластиковая манжета;
- конические втулки из резины (32 мм);
- Пластиковые гайки (32 мм);
- резиновые уплотнения;
- резиновая пробка;
- нижняя пробка;
- винт для сцепки;
- декоративная крышка для слива раковины.
Лучшим материалом для такого типа изделий является пластик (например, полиэтилен или пропилен). Его преимущества очевидны: он не ржавеет и не портится, он прочный и износостойкий. Некоторые люди используют бронзовые и латунные трубы, но у них есть один недостаток: со временем их поверхность окисляется и на ней скапливается грязь.

Герметичные места соединений хорошо видны на чертеже.

Типы материалов

Сифон изготовлен из пластика, металла и соединен шарнирно. Особенно красиво смотрится латунный с блестящей хромированной отделкой. Стоит задуматься о его приобретении, если вы не планируете устанавливать тюльпан, тумбу или шкаф под раковиной. В таких случаях, помимо надежности, сифон должен иметь красивый внешний вид. Сифон из пластика не так приятен глазу, как металлический сифон с глянцевым покрытием.

Кроме всего прочего, это устройство изготавливается из других металлов, таких как медь и бронза. Однако они требуют особого ухода, поскольку через некоторое время окисляются.

Если вы хотите выдержать определенный стиль интерьера ванной комнаты, то не только сифон, но и трубы, смеситель и другие элементы должны быть выполнены из одного материала.

Пластиковые ловушки являются наиболее распространенным выбором. Они имеют ряд преимуществ:
- Низкая цена.
- Долговечность.
- Малый вес.
- Устойчивость к воздействию химических веществ.
- Легко собирается и складывается.
- Легко устанавливается в самых труднодоступных местах.
- На поверхности пластика не образуется известковый налет.
Помимо выбора материала, сифон также имеет различные типы, рассмотрим их далее.

Гофрированный

Эта конструкция известна в народе как гофрированная. Он состоит из гнутой трубы, которая может быть сформирована в любую форму, и, в частности, может быть согнута для формирования ловушки для запахов. Гофрированный сифон крепится с помощью специального зажима. Основным преимуществом является низкая цена, а также возможность беспрепятственно перемещать раковину. Сильфон можно без усилий растянуть до нужной формы.

Труба

Этот продукт напоминает гофрированный рисунок. Единственное отличие заключается в том, что сифон достаточно устойчив и жесткий. Сифон имеет форму изогнутой трубы и предназначен для создания ловушки запаха. Он соединяется с канализационной трубой и раковиной без использования каких-либо гаек. Однако это имеет очевидный недостаток. Если раковину необходимо переместить, сделать это будет непросто. Кроме того, такие ловушки нелегко чистить. Учитывая это, все больше и больше людей отказываются от трубных ловушек.

Бутылка

Судя по названию, форма этого устройства напоминает бутылку. Его планировка очень проста. В доступном пузырьке находится поддон, который при необходимости можно легко очистить. Он также имеет гофрированную выпускную трубу. Основным преимуществом конструкции бутылки является то, что она очень проста в обслуживании. Просто открутите 2 гайки, и сифон можно полностью извлечь из-под раковины для очистки.

Различные типы сифонов для раковин и кухонных моек

Если вы собираетесь иметь в своем доме дорогую арматуру и хорошие смесители, то вам следует приобрести качественные сифоны. В зависимости от назначения сифона, его можно установить по-разному: для кухни подойдет сифон с переливом, для ванной – сифон со сливом для стиральной машины.

Сифон является неотъемлемой частью санитарно-технического оборудования раковин и умывальников, поскольку сифон, образующийся в “колене”, задерживает канализационные пары.

Выбор и установка сифона для ванной комнаты с переливом

В прошлом сифон был необходим только в кухонной мойке “под раковиной”. В настоящее время раковины могут иметь более одной чаши – не более двух или трех. Вам не нужно покупать три сифона для каждого слива! Просто выберите сифон с тем же количеством “ветвей”, что и количество стоков.

Сифоны с ответвлениями подходят для современных раковин с несколькими сливами.

Сифоны с выходом для стиральной или посудомоечной машины.

В некоторых технических паспортах стиральных машин указано, что слив стиральной машины рекомендуется соединять со сточной трубой с помощью сливного сифона.

Для раковин на кухне или в ванной можно приобрести сифон со специальным выходом для шланга стиральной машины.

Сифоны с переливным патрубком. Многие современные раковины оснащены сливами-переливами.

Переливная труба подсоединяется к специальному гнезду. Раковины с переливными сливами можно наполнять водой без риска затопления кухни.

Существуют конструкции, в которых предусмотрена ручная пробка: вы сливаете воду, потянув за цепочку, к которой прикреплена пробка, и вставляете сливное отверстие.

Сама цепь крепится к переливному отверстию. Лучший вариант: сифон оснащен автоматическим сливом: вы можете открыть сливное отверстие и слить воду, просто повернув специальную ручку.

Количество блоков: 27 | Общее количество символов: 30098
Количество использованных доноров: 6
Информация для каждого донора:

Читайте далее:
