Как самостоятельно установить спутниковую антенну от начала и до конца

Среди обычных, неподготовленных пользователей бытует мнение, что установить и настроить спутниковую систему самостоятельно практически нереально. На самом деле это не так. Перед вами простое руководство для “чайников” о том, как установить и настроить спутниковую антенну самостоятельно без каких-либо расчетов, сатфайндеров и прочих атрибутов профессионалов. Если вы профессиональный монтажник, следующий материал, вероятно, не будет вам интересен.

Хотя сейчас любую информацию можно найти в Интернете, я постарался собрать все основные сведения, которые я получил, на одной странице – для удобства. Я просто попытаюсь рассказать своими словами и с фотографиями, как я устанавливал и настраивал спутниковую систему. Позвольте сразу отметить, что речь идет об установке ТОЛЬКО невращающейся офсетной антенны, а не стационарной или моторизованной антенны. Также возможно, что, как бы вы ни старались, вы не сможете самостоятельно установить и настроить антенну. Затем необходимо вызвать профессионального монтажника. Мне трудно представить, как это может произойти, но я видел на форумах людей, которые потратили несколько дней на безуспешные попытки настроить свою антенну. В других случаях вы можете сэкономить определенную, иногда значительную сумму денег, выбрав аксессуары и установив их самостоятельно. Помимо всего прочего, лично я был заинтересован в том, чтобы установить все самому. Чем установка и настройка системы “на глаз” отличается от профессиональной установки? Почти ничего. За исключением более точного предварительного расчета (что экономит много времени), система крепления и принцип выравнивания антенны одинаковы.

Список основных терминов

Спутниковое телевидение – Космический аппарат на геостационарной орбите Земли, передающий телевизионный сигнал в определенный район Земли через транспондер. Все спутники находятся в плоскости экватора, поэтому они находятся на одной широте, но отличаются по долготе. Помимо названия, они также имеют обозначение долготы. Например, Amos 4W означает, что спутник назван Amos и находится на 4 градусах западной долготы (W запад). Hotbird 13E-Спутник Hotbird расположен на 13 градусе восточной долготы (E – восток). Учитывая, что спутники закреплены в определенных точках своих орбит, они имеют определенные зоны покрытия территории Земли.

Транспондер – Транспондер, расположенный на спутнике. Он характеризуется шириной и направленностью посылаемого им луча, а также частотой, на которой он передает сигнал. Он ведет передачу в двух основных диапазонах – С-диапазоне и Ku-диапазоне. C-диапазон (4 ГГц) – передачи в основном с американских и российских спутников, Ku-диапазон (10,700-12,750 ГГц) – европейские спутники. Передача осуществляется в линейной или круговой поляризации. Которые, в свою очередь, различаются на вертикальные (V) и горизонтальные (H) для линейной поляризации и левые (L) и правые (R) для круговой поляризации. Когда вы говорите “сигнал от транспондера 11766H”, вы имеете в виду транспондер, передающий сигнал на частоте 11766 МГц в горизонтальном направлении.
поляризация. На спутнике имеется от нескольких до десятков транспондеров.
десятки.

Спутниковая антенна – Основной элемент спутниковой абонентской системы, используемый для приема сигнала со спутника. Проще говоря, антенна “собирает” слабый отраженный спутниковый сигнал по всей своей поверхности и фокусирует его на определенной точке, где установлен конвертер. Наиболее распространенными антеннами являются прямофокусные и офсетные антенны. Прямофокусные антенны представляют собой параболические зеркала с фокусом в геометрическом центре, в то время как офсетные антенны имеют смещенный фокус (ниже геометрического центра антенны). Соответственно, у прямофокусной антенны конвертор расположен по центру, а у антенны со смещенным фокусом – по центру.
смещение вниз. Офсетные антенны чаще всего используются обычными пользователями. Они дешевы и просты в установке и регулировке. Антенны изготавливаются различных диаметров и из различных материалов. Материалом обычно служит алюминиевый сплав или сталь. Антенны могут быть стационарно установленными или моторизованными. Подвесной мотор поворачивает антенну на заданный угол и позволяет принимать сигналы от большого количества спутников в поле зрения. Последние не очень просты в настройке для начинающего пользователя. Размер антенны подбирается индивидуально, в зависимости от силы сигнала, необходимой для просмотра спутника. Диаметр антенны должен быть выбран с определенным запасом, поскольку атмосферные осадки (сильный дождь, снег) вызывают значительные помехи спутниковому сигналу. Это особенно верно в случае Ku-диапазона. Не нужно впадать в крайности – если достаточно антенны диаметром 0,9 м, нет необходимости покупать антенну диаметром 1,1 м.
Нет необходимости покупать антенну 1,5, она весит больше и имеет большую площадь поверхности
больше подвержена воздействию ветра.

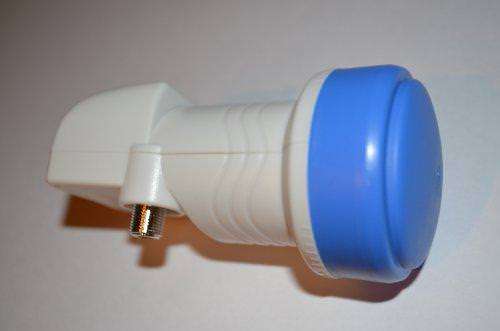

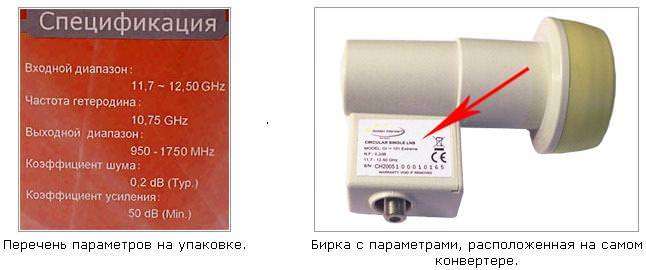

Конвертер – Устройство, предназначенное для приема спутникового сигнала, отраженного от антенны и установленное на подходящем держателе в фокусе антенны. Основная задача конвертера – преобразование частоты принимаемого спутникового сигнала (например, для Ku-диапазона это от 10,7 до 12,75 ГГц) в промежуточную частоту (от 900 до 2150 МГц), при которой затухание сигнала, передаваемого по кабелю, будет меньше. Поскольку мощность принимаемого спутникового сигнала очень мала, второй важной задачей конвертера является его усиление до уровня, приемлемого для тракта приемника. Поскольку каждый преобразователь добавляет свой уровень шума к сигналу, но при этом является малошумящим, его также называют LNB (Low Noise Block). Конвертеры могут быть предназначены для работы в линейной или круговой поляризации и выбираются в зависимости от того, в какой поляризации вещает спутник (например, популярные пакеты НТВ+ транслируются в круговой поляризации и универсальный конвертер из линейной поляризации, несмотря на название “универсальный”, не подходит для приема). Если конвертер универсальный, он переключается на заданную поляризацию с помощью напряжения 13/18 В, подаваемого приемником. 13 В – вертикальная поляризация, 18 В – горизонтальная. Еще одно замечание: конвертеры выпускаются в версиях с 1 выходом, 2 выходами, 4 выходами, 8 выходами. В зависимости от того, сколько независимых точек просмотра будет установлено, необходимо установить конвертер с соответствующим количеством выходов, так как все выходы конвертера являются независимыми.

Мультифид – Держатель для дополнительного преобразователя. Поскольку спутники находятся относительно близко друг к другу на геостационарной орбите (o
орбиты расположены относительно близко друг к другу (по определенным стандартам), есть возможность принимать сигнал на одной антенне одновременно, используя мультифид с нескольких соседних спутников. Классический пример – 3 спутника (Hotbird 13E, Sisius 4.8E, Amos 4W), принимаемые на одну невращающуюся антенну. Как правило, на креплении основной (фокальной) антенны устанавливается конвертер Sisius 4.8E, на первом мультифиде – конвертер Hotbird 13E, на втором – конвертер Amos 4W.

DiseqC – это устройство, которое переключает сигнал с нескольких преобразователей на один кабель. Поскольку приемник может одновременно принимать сигнал только с одного спутника, к нему должен быть подключен конвертер, соответствующий этому спутнику. Именно так, Дичек, вы подключаетесь к приемнику.
Конвертер, который вам нужен в данный момент. Вы можете получить различные типы Dicek в зависимости от конкретного протокола. DiseqC 1.0 является однонаправленным и используется с 4 конвертерами. DiseqC 2.0 – это то же самое, но двунаправленное и совместимое с 1.0. DiseqC 1.1 используется для подключения большего количества конвертеров. DiseqC 1.2 используется для управления позиционером.

Коаксиальный кабель подключается к входам и выходам диэкрана через F-разъемы.
Не думаю, что мне нужно говорить о разъемах и кабелях – все это очевидно. Однако кабель должен иметь импеданс 75 Ом, быть изготовлен из высококачественных материалов, выдерживающих серьезные перепады температур, и иметь хорошую экранирующую оплетку. В качестве основного материала используется сталь, медь, омедненная сталь – вряд ли можно найти что-то лучше.

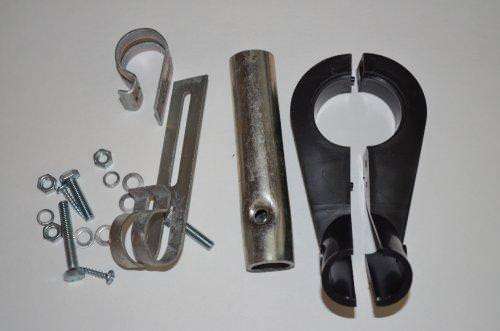

Кронштейн антенны – представляет собой простой металлический кронштейн, который крепится к стене (как правило) и к которому прикрепляется антенна. Ее следует сделать как можно более надежной, чтобы ветер не сломал антенну.

Спутниковый приемник – Спутниковый ресивер – это устройство, принимающее спутниковый сигнал от конвертера и передающее его на телевизор в виде известного изображения со звуком и четкостью.

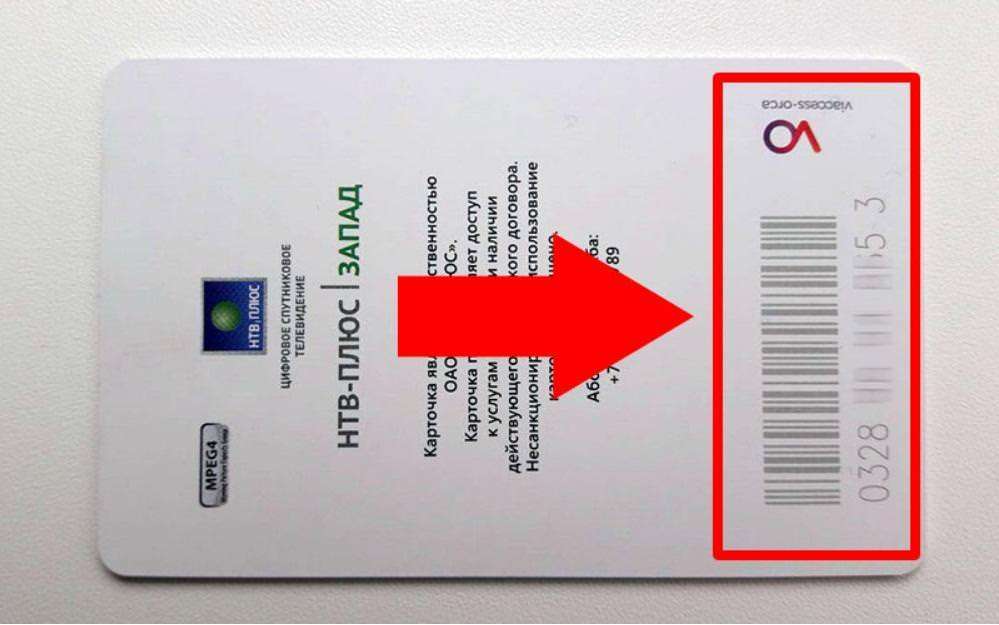

Существуют ресиверы для открытых free-to-air (FTA) и кодированных каналов, с картоприемниками, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видеовыходами, с жестким диском и другими полезными и не очень функциями. Здесь, как говорится, на любой вкус и бюджет. Есть еще один важный вопрос: сейчас активно вводится в эксплуатацию спутниковое вещание в форматах HD (High Definition Video) и MPEG4. Приемники, поддерживающие эти форматы, как правило, дороже обычных. Поэтому перед покупкой спутниковой системы необходимо решить, какой контент вы собираетесь смотреть и какой тип ресивера вам нужен. Дешевые ресиверы, как правило, не отличаются высоким качеством изображения и звука, высокой функциональностью и быстрым переключением каналов. Хотя бывают и исключения. Отдельная проблема – эмулятор в приемнике. Как следует из названия, эмулятор предназначен для эмуляции программного обеспечения смарт-карт. Для чего он используется? Большое количество каналов с разных спутников защищено кодеками. Кодировки могут быть разными – Viaccess, Seca, Irdeto, Nagravision, Biss и т.д. Например, вы передаете пакет с кодировкой Biss и хотите посмотреть его (ваша антенна настроена на
Спутник, который вы хотите), но у вас нет смарт-карты. Затем найдите на приемнике программу-эмулятор (она обычно хранится в недокументированных функциях) и включите ее. Введите ключи доступа к каналу и, если все в порядке, смотрите его. Как правило, эмуляторы на современных приемниках поддерживают несколько кодировок. Еще одно использование эмулятора – явление, называемое “совместным использованием” или “совместным использованием карт”. Да, и более того, при выборе ресивера обратите внимание на доступность и регулярность программного обеспечения. Проще говоря – прошивка. Новые прошивки обычно устраняют ошибки и добавляют новые параметры спутников, транспондеров, новые коды для работы эмулятора и т.д.

Выбор компонентов

Для начала я немного порылся в Интернете, чтобы ознакомиться с темой (потому что я был полным дураком и имел очень смутное представление о том, что такое дисек или транспондер, и я хотел смотреть спутниковое телевидение). Я решил, какой контент и с каких спутников я хочу смотреть (в конце статьи вы можете увидеть список самых популярных каналов в нашем регионе и некоторые ссылки), что принимается в моем регионе и на какой диаметр антенны, и получил советы от опытных профессионалов, среди которых мне очень помог Владбель, за что ему огромное спасибо Smile В результате, за
Для наблюдения были выбраны спутники Amos 4W, Sirius 4.8E, Hotbird 13E на одной антенне 0,95 м и Eutelsat W4 36E на 0,85 м. В качестве магазина Киева я выбрал http://www.agsat.com.ua/ – все в одном месте и среди других. являются одним из рекомендованных производителем Openbox продавцов оригинального оборудования той же марки, а я всей душой был за Openbox Smile Кстати, оба ресивера, которые я покупал в Агсате и покупал там же ресиверы для друзей, ВСЕГДА были перегружены на спутниковые списки и списки
Списки любимых каналов с популярных спутников 4W+5E(4,8E)+13E, и это не ограничивалось Openbox’ами. Это полезно для тех, кто не хочет утруждать себя заполнением избранных страниц.

Что было закуплено и каковы были критерии отбора:

• 0,95 м офсетная антенна, изготовленная в Харькове. Окрашенная сталь. Для приема сигналов от Amos 4W, Sirius 4.8E, Hotbird 13E.
• Офсетная антенна 0,85м изготовлена в Харькове. Цветная сталь. Для приема сигналов со спутника Eutelsat W4 36E.
• Openbox X-810 Впервые Openbox технически мощный
  поддержка (новые прошивки выходят почти каждые несколько недель),
  Во-вторых, отличное качество изображения, в-третьих, встроенный эмулятор,
  В-четвертых, поддержка LanComBox (для шаринга вентиляторов).
• Три универсальных линейных преобразователя поляризации SINGLE TITANIUM TSX 0,2 дБ. Заявленный низкий уровень шума.
• Один конвертер SINGLE Circular INVERTO IDLP-40SCIRCL для спутника Eutelsat W4 36E (НТВ+).
• Две транснациональные корпорации.
• Два крепления для установки антенн.
• Диск переключает сигнал с 4 конвертеров на 1 кабель, подключенный к приемнику.
• Коаксиальный антенный кабель, волновое сопротивление 75 Ом, длина катушки 100 м.

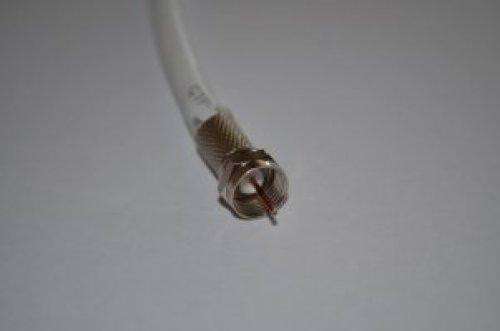

• 10 винтовых разъемов антенны F.
• 6 гаечных анкеров 8×72″, шайбы, гайки и стопорные шайбы.
• Самозажимные пластиковые кабельные стяжки.
• Трос с зажимами для крепления антенного кабеля и спуска его с крыши.
• Пластиковая коробка для диссектора.
• Lanсombox – шаринг-устройство (кто хочет – может поискать в любой поисковой системе термин “кардшаринг” Smile.

Бюджет на это добро составил 1346 гривен или

Установка

Антенна должна быть установлена на прямой линии в направлении юга. Прямое означает, что перед антенной не должно быть никаких препятствий в виде домов, деревьев и прочего. Поэтому лучшими местами для размещения антенн являются балконы и крыши. Поскольку мои окна находятся на первом этаже и не выходят на юг, я решил установить антенны на крыше. Благо, что крыша моего типового панельного 9-этажного дома плоская, что облегчает монтаж (если свободного доступа к антенне с количеством конвертеров больше 1 после установки ее на кронштейн не будет – см. ниже*). Что мне было нужно на крыше, кроме антенн и их креплений:

• Дрель с победитовыми насадками. Выберите сверло диаметром чуть меньше диаметра анкерного болта. Меньше недопустимо – анкер не войдет в стену. Если он больше, он будет “шататься”, и вы не сможете затянуть его должным образом.
• Крестообразная отвертка.
• Шестигранный кольцевой гаечный ключ.
• Торцевой ключ размером 13.
• Регулируемый гаечный ключ.
• Молоток.
• Резак для бумаги (для снятия изоляции с кабелей под разъемами).
• Плоскогубцы.
• Приемник с пультом дистанционного управления.
• Небольшой телевизор.
• Удлинитель 220 В на 3 розетки.

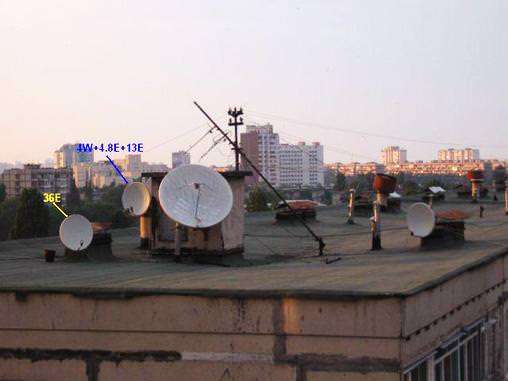

Наиболее интересными вопросами являются: Куда направить антенны? Как определить направление? Как настроить антенны без спутниковой антенны (устройство для настройки спутниковой антенны стоит от $400)? Поскольку в моем случае я решил настраивать на глаз, я решил сделать простую логическую проверку, чтобы увидеть, куда направлена антенна на соседней крыше, и
решил повернуть свой в том же направлении.

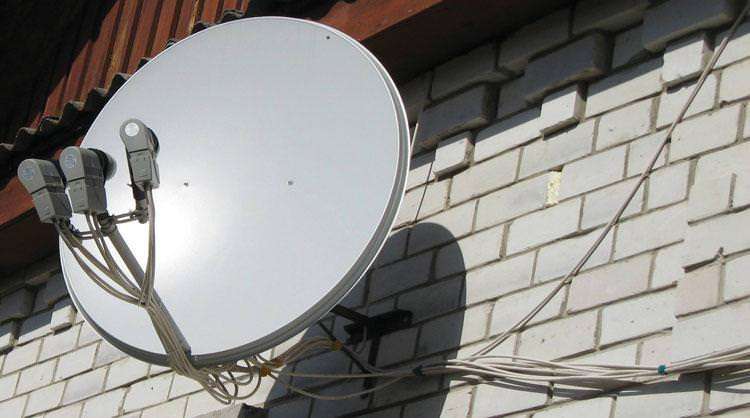

Антенна с 3 LNB – определенно Sirius, Hotbird, Amos – у нас их много, и монтажные компании в основном устанавливают их. Если вы посмотрите на соседние дома, то обнаружите, что их много и все они обращены в одну сторону. Поэтому у меня нет никаких сомнений. Тот, что слева, с одним конвертером, вероятно, НТВ, их довольно много и в нашем районе. Если у вас нет ни одного из них, это еще хуже. Вам нужно найти южное направление и попытаться направить туда свою антенну. Еще одно необходимое условие – ни при каких обстоятельствах перед антенной в направлении спутника не должно быть никаких видимых препятствий. Кроме всего прочего, если антенна установлена под чьим-либо балконом или навесом, убедитесь, что
Следите за тем, чтобы вода или снег не стекали с верхнего карниза и не попадали непосредственно на антенну. Это не сулит ничего хорошего для приема.

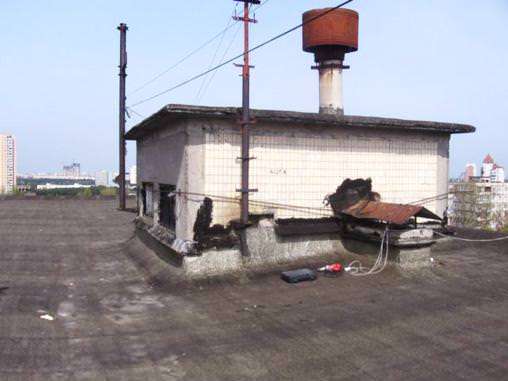

Это шахта лифта, к которой я решил прикрепить антенны:

Конечно, это не очень красивая крыша, но это и не плоский ремонт Улыбка

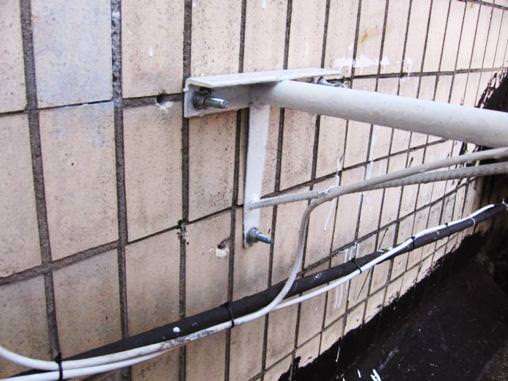

Место для крепления, я разметил отверстия для кронштейнов, просверлил их перфоратором, вбил внутренние анкеры и прикрепил кронштейны (я не совсем точно сфотографировал следующие шаги, поэтому почти все фотографии будут уже смонтированных систем). Не буду вдаваться в подробности крепления кронштейнов, думаю, все понятно, работа механическая. Однако, если кто-то не знает, что такое якорь, я покажу, как он выглядит:

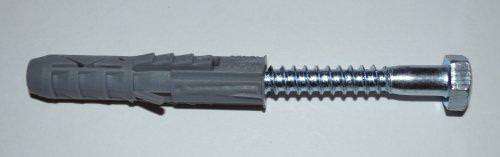

Он состоит из чашки и помещенного в нее винта. Винт имеет резьбу для гайки с одной стороны и уплотнительный конус с другой. Точно как на рисунке, слева направо, аккуратно, чтобы не повредить резьбу под гайкой, вбейте ее в просверленное отверстие.

Я рекомендую ослабить гайку, но не откручивать ее полностью, иначе есть риск, что болт полностью провалится в отверстие и вы не сможете его потом достать. То же самое относится и к надеванию кронштейна на болты (гайки все равно придется снять) – будьте внимательны, чтобы болты не провалились внутрь чашки, я рекомендую перед надеванием кронштейна как можно сильнее потянуть болты друг к другу, при необходимости немного подтянуть гайку, чтобы конус слегка вошел в чашку и болты не шатались. Чашка должна быть заподлицо со стенкой, а резьба с гайкой – снаружи отверстия.

Принцип работы анкерного болта заключается в следующем: когда гайка затягивается гаечным ключом, это приводит к тому, что болт, находящийся в чашке, вытягивается наружу за счет резьбы. Конический конец болта входит во втулку и максимально расширяет ее внутри отверстия. В результате извлечь такую шпильку из стены – задача не из легких. Поэтому рекомендуется подвешивать крепление с помощью самосверлящих анкеров вместо шурупов с пластиковыми дюбелями.

Однако выбор крепления – дело индивидуальное. Единственное, если вы остановили свой выбор на якорях, обратите внимание на качество, особенно на материал и толщину чашки. Единственное, если вы остановили свой выбор на якорях, обратите внимание на качество, особенно на материал и толщину чашки.

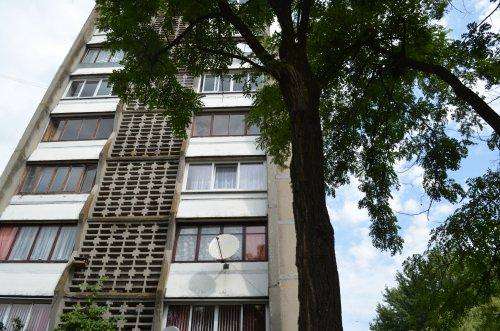

При установке их на балконе, как правило, можно просверлить стену и нарезать резьбу на шпильках соответствующей длины (они продаются в магазинах). Они крепятся с обеих сторон гайками.

Вернемся к установке.

Сначала я настроил антенну с помощью 3 конвертеров для Sirius, Hotbird, Amos, а другой – для Eutelsat 36E. Первоначально кронштейны были прикручены винтовыми анкерами, позже я заменил их гаечными ключами. Винты оказались ненадежными. На фото видны первые неудачные попытки в виде оставшихся отверстий. К этому времени кронштейны также были перекрашены, чтобы усилить первоначальную покраску:

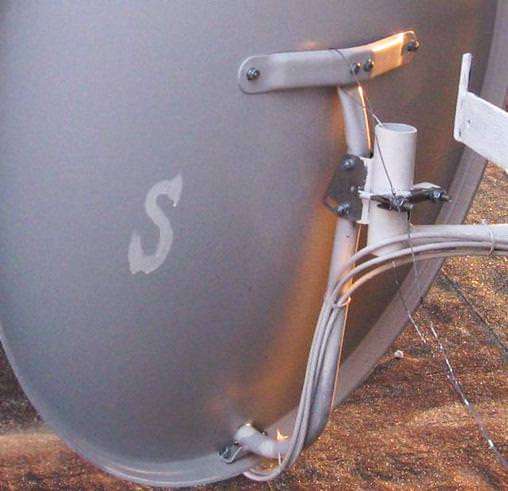

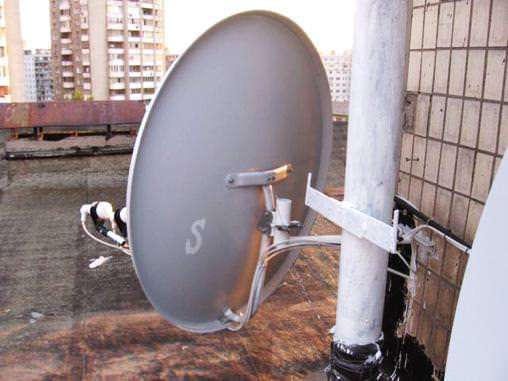

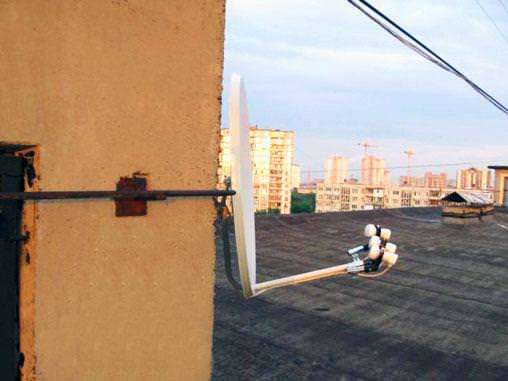

Затем антенны были “прикреплены” к кронштейнам, вот установка одной из них (они идентичны):

На фотографии выше антенна уже собрана, с конвертерами, кабелем и т.д. Первоначально антенна была просто собрана, подвешена на крепление, а конвертеры и кабель были прикреплены позже. Тонкий металлический трос – у меня был лишний, я пропустил его через кронштейн антенны и прикрутил к стойке шахты лифта на случай, если ветер вырвет крепления, чтобы антенна не упала с крыши Улыбка Вообще-то, это почти невозможно, но я думал об этом. Для регулировки антенны по вертикали и горизонтали необходимо затянуть кронштейн так, чтобы антенна не меняла свой угол наклона самостоятельно, но вы могли перемещать ее в плоскостях с некоторым усилием. Эти гайки не следует затягивать слишком сильно до окончательной регулировки.
затянулся:

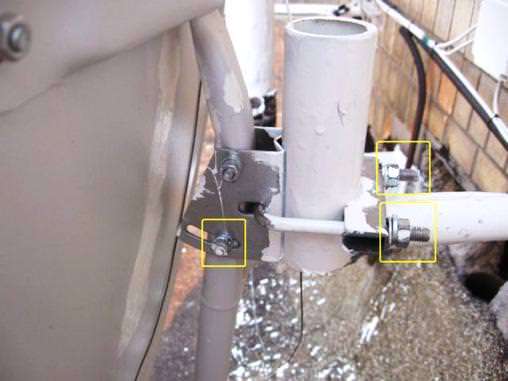

Ослабленный левый винт позволяет настраивать антенну в вертикальной плоскости, 2
Незатянутый правый винт приведет к повороту антенны относительно кронштейна в горизонтальной плоскости.

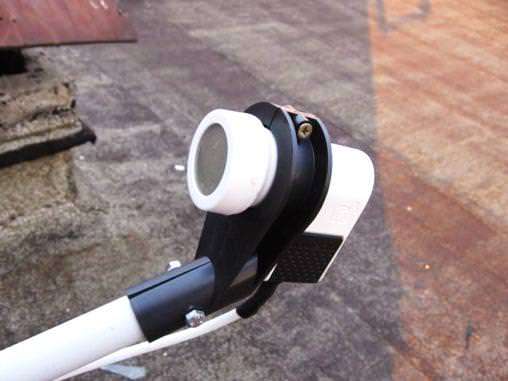

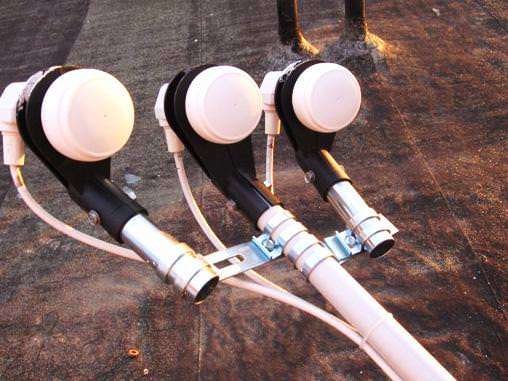

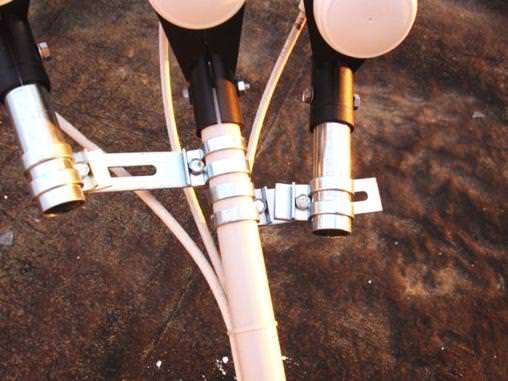

Затем крепим оба мультифида к центральному держателю конвертера антенны, вставляем конвертеры во все держатели и затягиваем все так, чтобы конвертеры в мультифидах можно было повернуть с некоторым усилием во всех
(кабели для преобразователей будут подключены позже). На фотографии ниже показано, что такое мультифиды и как они крепятся:

После этого начинается процесс настройки. Пара метров кабеля подключается к центральному конвертеру через F-разъем, а другой конец кабеля подключается к приемнику. У меня есть картинки с какого-то сайта о том, что такое F-коннектор и как правильно вкручивать его в кабель.

Приемник подключается к телевизору и только после этого включается питание 220 В. При прикручивании F-разъема к кабелю будьте внимательны, чтобы тонкие проволочки экрана кабеля не соприкасались с центральной жилой, иначе вы можете повредить приемник.

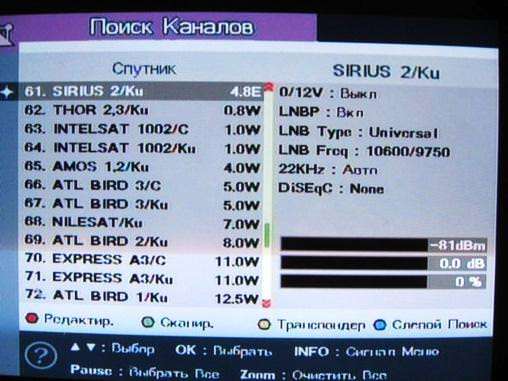

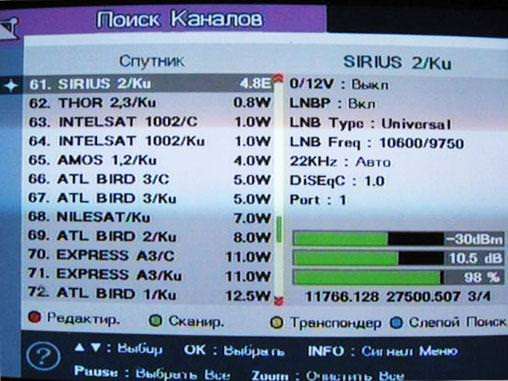

Включаю телевизор, ресивер, захожу в меню Установка – Поиск. В списке спутников слева я выбираю Sirius 2/Ku 4.8E, это спутник, к которому будет подключен центральный конвертер. В правой части меню я выбираю:

• LNBP: На. (включение питания конвертера)
• Тип LNBP: универсальный (универсальный тип конвертера, согласно тем, которые я купил)
• Частота LNBP : 10600/9750 (дано на конвертерах)
• 22 КГц : Авто (сигнал переключить палубу и оставить все как есть)
• DISEqC : нет (как есть, потому что сигнал все еще подключен напрямую, а не через DEC)

Я использую желтую кнопку на пульте, чтобы выбрать Transponder и найти транспондер для поиска сигнала (я советую вам проверить некоторые транспондеры со спутников с разной полярностью и free to air (FTA) каналы, которые работают FOREVER. Список можно найти по ссылкам ниже.

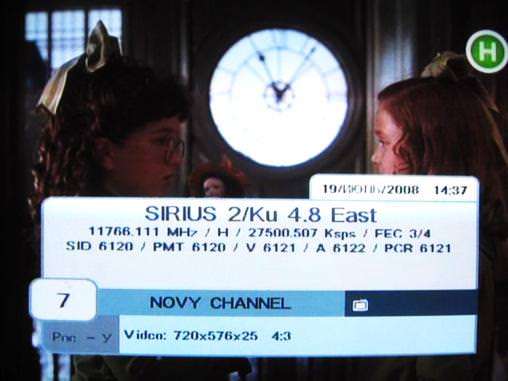

Например, в моем случае, для начала, это будет транспондер 11766H, вещающий на частоте 11766 МГц с горизонтальной поляризацией. Для удобства качество сигнала можно отобразить на весь экран с помощью кнопки Info. Я буду ориентироваться на более низкую шкалу “Качество”:

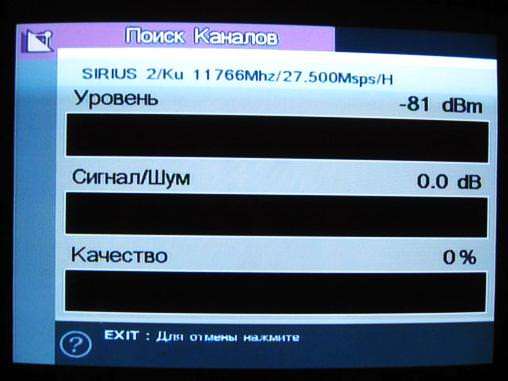

Что мы видим на этой картинке? Картинка без радости, качество сигнала 0%! На самом деле, чего мы должны ожидать? Антенна все еще “смотрит” очень приблизительно в сторону спутника.

Затем наступает самый сложный момент, требующий большой выдержки, – установка антенны в плоскости. Нет необходимости в задержках – всего несколько миллиметров и сигнала нет. Не плохой сигнал, а вообще никакого сигнала! Вы должны установить антенну в определенном вертикальном положении, в моем случае это было более или менее похоже на это:

Затем очень-очень плавно вращайте антенну в горизонтальном направлении, внимательно глядя на шкалу качества, сначала в одном направлении, и если шкала не меняется от 0, то в другом направлении. Когда вы обнаружите, что шкала качества увеличилась хотя бы до 10-15 это первый успех, можно остановиться и сделать перерыв. Если вы не можете найти сигнал в горизонтальной плоскости, немного измените вертикальный угол антенны и снова начните двигаться по горизонтали, пока не найдете сигнал. Обнаружив сигнал, попробуйте более плавно перемещать антенну влево и вправо для достижения максимального уровня сигнала. Как только это будет достигнуто, попытайтесь получить еще лучший сигнал, очень осторожно перемещая антенну вверх и вниз. Затем вы можете попробовать повернуть антенну вверх и вниз.
слегка поверните конвертер вокруг своей оси в кронштейне (для этого на конвертере есть метки):

Максимальный сигнал может быть достигнут ТОЛЬКО при комбинировании всех этих регулировок. Еще один нюанс – если вы не можете найти сигнал ни при каких условиях, и вы 100 раз все проверили, включая настройки ресивера, имеет смысл попробовать другой конвертер, возможно, этот неисправен. Я получаю максимальный уровень сигнала, который могу извлечь:

Можно подумать, что можно не напрягаться и затянуть все регулировочные винты, верно? Ну, нет!

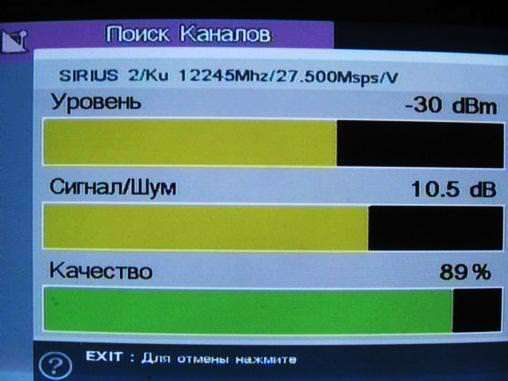

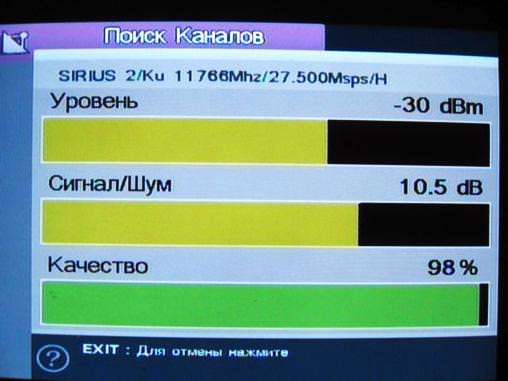

Но так не может быть! Я настроил транспондер в горизонтальной поляризации (на рисунке в конце семестра 2 есть H), и мне нужно настроить транспондер в вертикальной поляризации (V):

В моем случае поворот конвертера в кронштейне против часовой стрелки обеспечил лучшее качество сигнала в вертикальной поляризации.

Затем вы можете просканировать транспондеры (посмотрите в документации к вашему
как это сделать) и визуально проверьте, принимаются ли каналы и соответствуют ли они выбранному спутнику:

Когда сигналы в горизонтальной и вертикальной поляризации находятся на максимальном уровне
которые можно вытянуть, необходимо затянуть все регулировочные гайки, которые затянуты недостаточно туго. И есть один неприятный момент – после затягивания гайки антенна немного изменит направление и качество сигнала может заметно ухудшиться! Поэтому затягивать нужно очень осторожно. Вот и все, антенна и первый конвертер настроены. Я отсоединяю приемник, подключаю кабель от среднего конвертера к конвертеру слева (тот, что на мультифиде, если смотреть на антенну спереди).

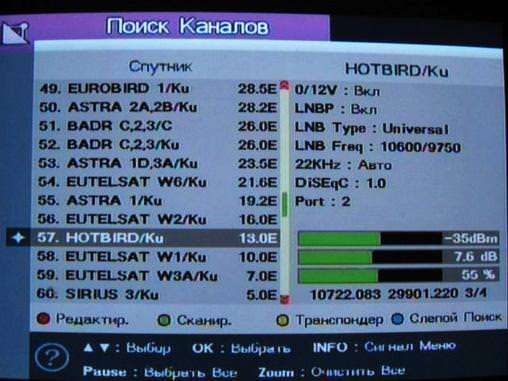

Включаю все, выбираю Hotbird 13E, справа те же настройки меню, что и для Sirius, выбираю рабочий транспондер и пытаюсь установить максимальное качество сигнала. Только в этот раз я настраиваю не антенну, а сам конвертер на мультифиде. Его можно перемещать во всех плоскостях по отношению к фокусу антенны – влево, вправо, вверх, вниз, вперед, назад:

Все гайки затягиваются при максимальном сигнале. Не забудьте зарегистрироваться
обеих полярностей. Я сканирую транспондеры Hotbird и визуально проверяю несколько свободных каналов.

Снова выключите все, перекрутите кабель на 3-й конвертер, включите все, выберите Amos 4w и настройтесь на него. Все одинаково. После этого настройка первой антенны завершена.

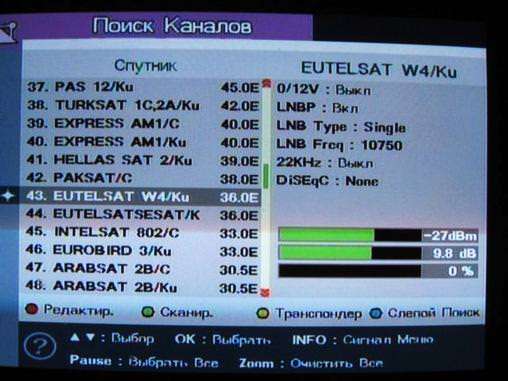

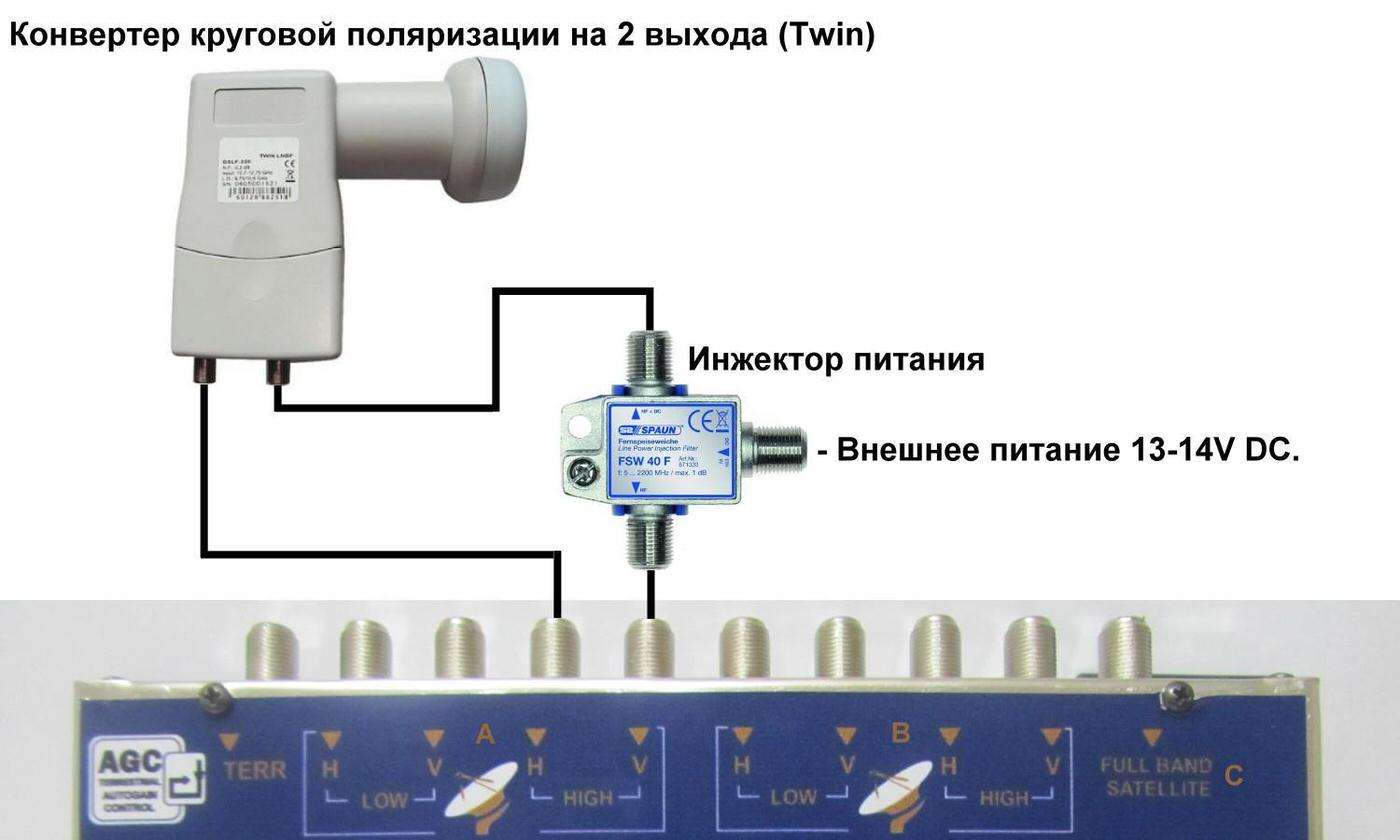

Вторая антенна. Который я намерен настроить на Eutelsat W4 36E (НТВ+). Этот вариант проще – здесь только один конвертер. А поскольку он циркулярно поляризован, не имеет значения, как он расположен в монтировке. Предпочтительно, чтобы кабель был направлен вниз, чтобы на нем не скапливались осадки:

Поэтому антенна должна быть настроена горизонтально и вертикально. Я выключаю все и прикручиваю кабель к этому конвертеру. Настройки, в зависимости от приобретенного LNB, следующие:

Настройте другую антенну, испытайте антенну в обеих поляризациях на различных
транспондеры. Поскольку конвертер рассчитан на круговую поляризацию, тестируются не H и V, а L и R (левая и правая).

Вот и все. Вы можете отключить все. Теперь выполните коммутацию сигнала через диск.

DiSeqC

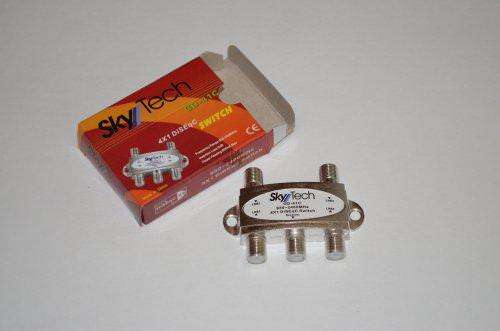

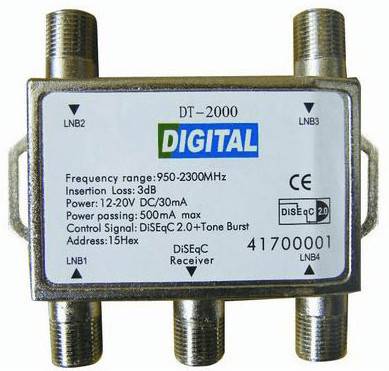

Мой dic имеет 1 выход на приемник, называемый REC, и 4 входа для
конвертеры, обозначаемые как 1, 2, 3, 4. Конвертеры соединяются следующим образом:

1. Sirius
2. Жар-птица
3. Амос
4. Eutelsat .

Соединение простое – к каждому конвертеру подключается кусок
Кабель подключается к соответствующему входу на Dicek. Если вы устанавливаете одну антенну с 1 конвертером, Dickey не нужен. Если есть одна антенна с 2 конвертерами и 2 порта свободны, нет проблем. Дикей устанавливается рядом с антеннами и желательно в водонепроницаемой коробке (я купил такую в магазине электротоваров), чтобы на него не попадал дождь:

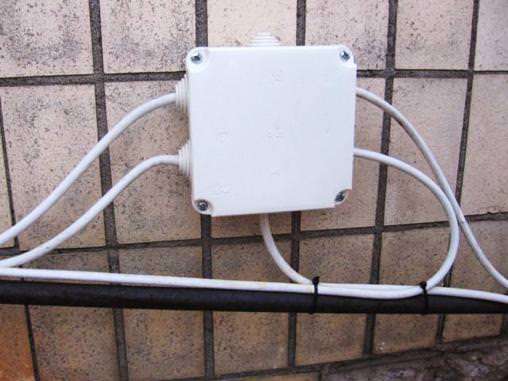

Желательно наличие вентиляционного отверстия в дне препаровального бокса. Sharp
Изгибы не допускаются! F-разъемы на преобразователях закрываются либо колпачками из комплекта поставки, либо термоусадочной трубкой:

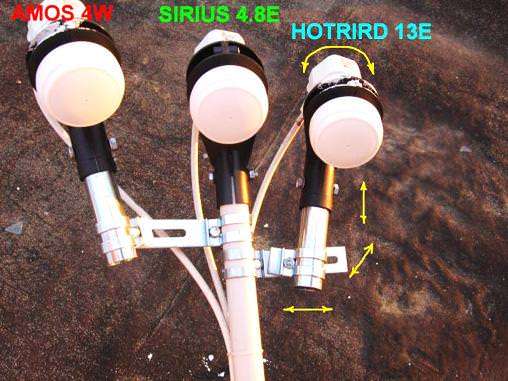

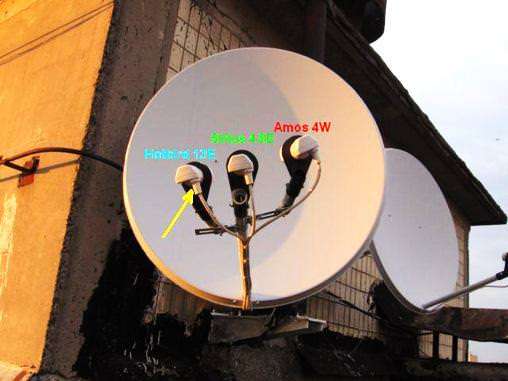

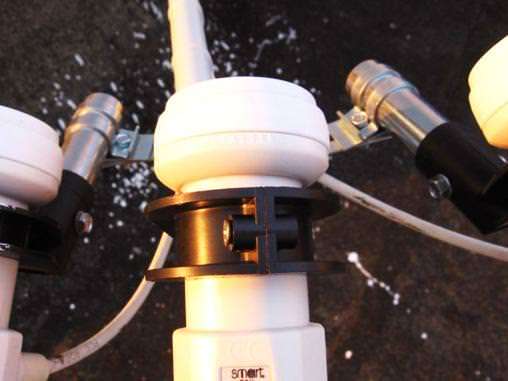

Кстати, на фотографии выше показаны расстояния между конвертерами и их углы. Справа антенна направлена на спутник Eutelsat W4.

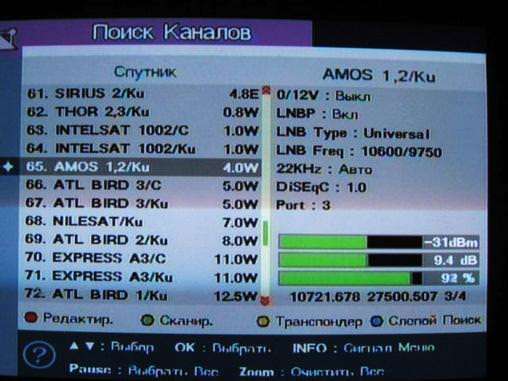

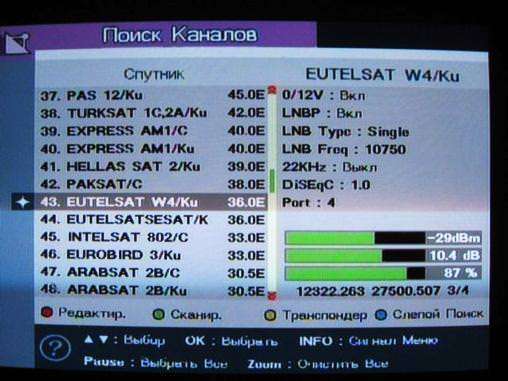

В меню приемника я устанавливаю протокол DSC (в моем случае 1.0) и расположение конвертеров в соответствии с входами (портами) DSC:

На рисунках видно, какие входы (порты) терминала назначены на какие конвертеры (на какой спутник). 0/12 В: Включается только для LanComBox. Если у вас нет LanComBox, вам не нужно включать 12 В. Я сохраняю изменения, проверяю, что все входы Dickey работают (т.е. что все настроенные спутники имеют сигнал).

Кто-то может спросить: “Почему бы не подключить все конвертеры к disec, не переписать все входы и не выровнять антенны за один раз?”. Ответ прост – с действительно неработающим диккеем вы потратите ОЧЕНЬ много времени и нервов, пытаясь найти сигнал, который по определению не может быть найден. В остальном, без diecker будет быстрее определить, работает ли купленный вами инвертор.

Закрепите кабели стяжками, чтобы ничего не болталось. Остается только одно – не напрягаться.
Прикрепите кабель к кабельным стяжкам, потяните кабель вниз и затяните его. Проложить кабель в квартире, подключить ресивер, телевизор и смотреть спутниковое телевидение Smile

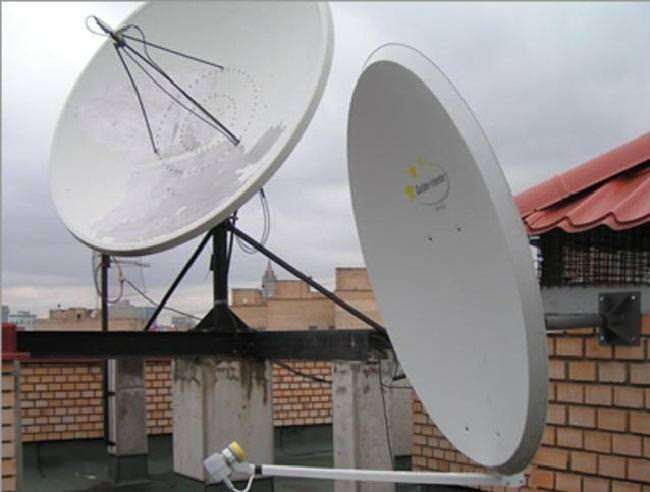

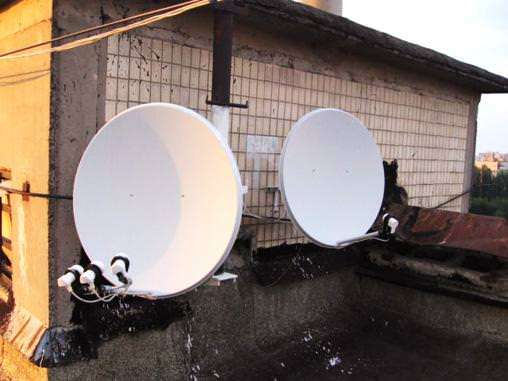

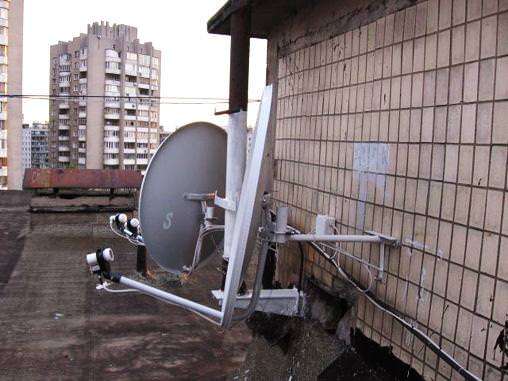

Вот что я в итоге сделал на крыше:

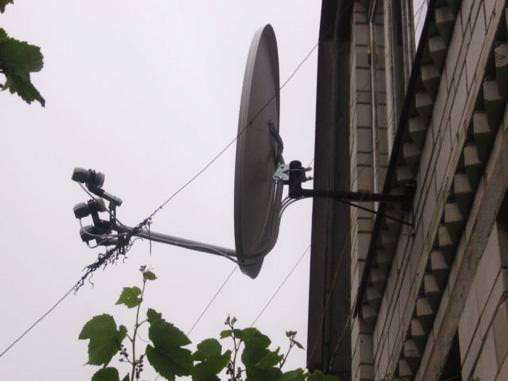

*- Если нет доступа к антенне после установки ее на кронштейн:

Когда на антенне стоит один конвертер, это понятно, это не сложно – он фиксированный.
жестко на антенне, антенна подвешивается за окном (или в другом месте) на кронштейне и настраивается по вертикали и горизонтали все из того же окна (вернитесь к предупреждению в начале руководства. ). Так что же делать, если вам нужно установить 1 дополнительный конвертер (или более) на мультифид? Когда я был в деревне, я прикрутил кронштейн к старому шкафу, установил на него собранную антенну, поставил все это дело перед широко открытым окном и настроил таким образом. Кстати, вот интересный момент: при первом включении, при примерном наклоне антенны, без дополнительной настройки, я получил уровень качества на Sirius более 70%! Я не мог поверить своим глазам. Поэтому я настроил все 3 приемника таким образом, тщательно все зажал, поместил крепление за окном и установил на него антенну с ранее настроенными приемниками. Оставалось только отрегулировать его в плоскостях.

Важный момент при установке спутниковых антенн на высоте: помимо мер предосторожности и предварительной страховки, при подвешивании антенны на кронштейне или мачте всегда стратуйте**** антенны. Просто подумайте обо всех этих вещах
Только представьте, что может сделать антенна с головой пешехода или кузовом дорогого BMW.

Еще один момент – многие рекомендуют заземлять антенны на крыше,
но некоторые установщики категорически против этого. Я склоняюсь к выводу, что заземление блюда не повредит.

Как самостоятельно установить и настроить спутниковую антенну.

Как самостоятельно установить и настроить спутниковую антенну

1. к Самостоятельно устанавливать и настраивать спутниковую антенну, изучать предложения поставщики услуг.

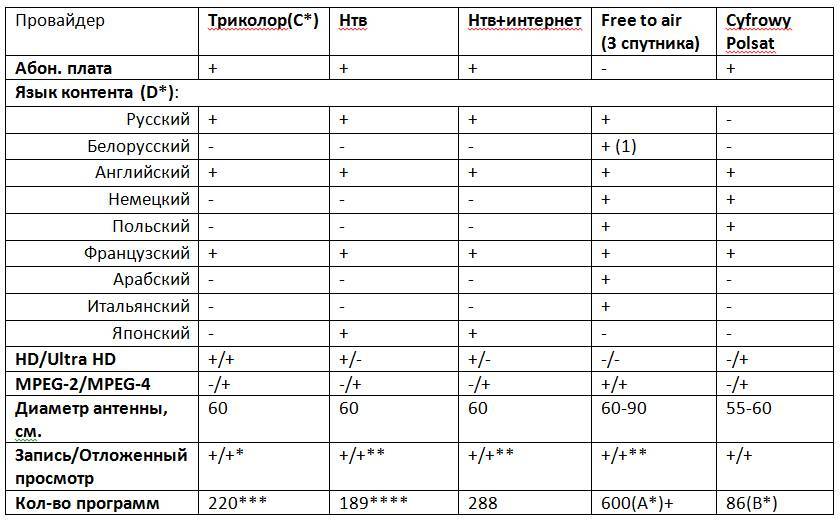

Характеристика пакетов спутникового оборудования, предлагаемых в Бржеско, на момент написания данного текста. 24-07-2017г.

*…….. Приемник GS B531M/GS B532M

** ….. использование внешнего USB-накопителя

А*….. 75-85 Украинские и российские программы без абонентской платы

B* …… …… Семейный пакетHD+CinemaxHD

C* …… Имеются пакеты оборудования для 2 телевизоров. Независимый просмотр.

D* …… Язык пакетов содержимого может быть изменен.

2. Если вы арендуете квартируПожалуйста, свяжитесь с вашим домовладельцем, чтобы договориться об установке.

3. Пакет спутникового оборудования.

Обычно в комплект входят рефлектор с креплением, конвертер, кронштейн, приемник, кабель для подключения к телевизору и коаксиальный кабель, мультифиды, DiSEqC (для приема программ с нескольких спутников).

Отражатель и кронштейн 2.

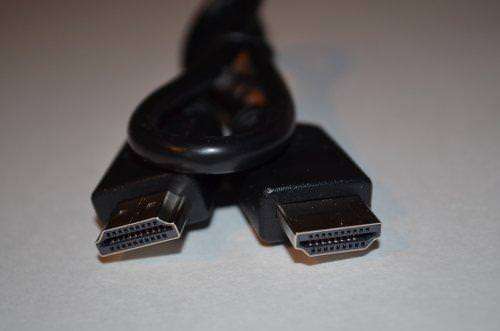

2 Кабель HDMI

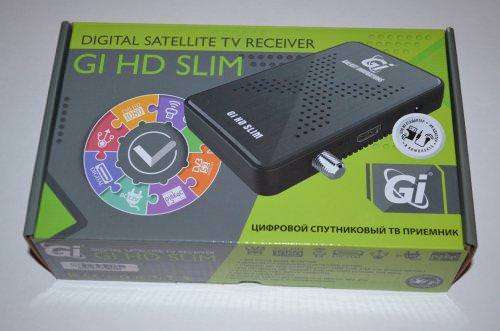

3 Приемник для каналов FTA (GI HD SLIM)

4) Конвертер

5 DISEqC .

6) Мультифид

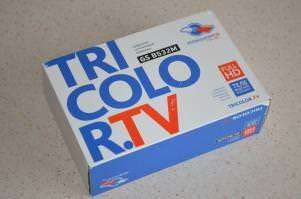

7, GS B532M – телевизионный приемник Триколор

Прежде чем приступить к установке, ознакомьтесь с инструкциями, прилагаемыми к устройству, и убедитесь, что у вас есть все необходимые компоненты.

В качестве дополнительных компонентов и инструментов вам понадобятся:

– Анкеры, для крепления кронштейна.

– Дрель, диаметральные сверла для анкеров и кабелей.

– Нож, плоскогубцы, молоток.

– Лестница (в зависимости от расположения спутниковой антенны).

– Нейлоновая стяжка для фиксации кабеля.

3. Старайтесь избегать Монтажные работы в плохую погоду. Например, если монтаж проводится в сильный мороз, существует риск повреждения кабеля при его перегибе.

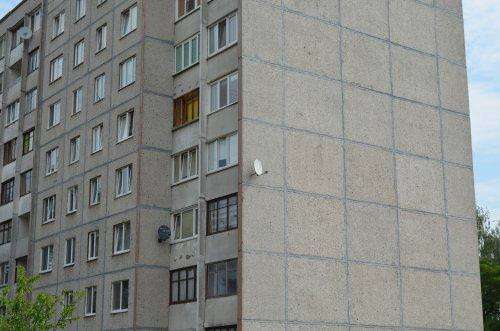

4. Выбор места установки.

Чтобы самостоятельно установить и настроить спутниковую антенну, необходимо иметь подходящее место для установки. Спутниковая антенна обычно устанавливается на крыше, балконе или стене дома. Чтобы система работала, она должна иметь чистое, открытое пространство, обращенное на юг. Это означает, что важно выбрать место, где сигнал спутника не будет блокироваться зданиями или деревьями. Также убедитесь, что рост новых листьев на деревьях, не будет препятствовать приему сигнала в будущем. Помните, что зимой ваша спутниковая антенна может быть засыпана снегом, и вам может понадобиться очистить ее от снега. Поэтому выберите место, где вы сможете легко дотянуться до антенны.

5. Установите кронштейн или мачту.

Обратите особое внимание на этот пункт. Качество принимаемого сигнала зависит от того, как закреплен кронштейн. Кронштейн должен быть прикреплен к прочному основанию. Обратите внимание, что крепление кронштейна к явно прочным кирпичам, но полым или перфорированным внутри, несет риск того, что антенна в будущем оторвется.

6. Установка спутниковой антенны.

Затем наступает самый важный момент – настройка. Это означает размещение блюда под правильным углом и в правильном направлении.

Установите спутниковую антенну на кронштейн или мачту, подключите ресивер к телевизору (см. руководство пользователя телевизора и спутникового ресивера), затем проложите кабель (RG6U). Использование «F” разъем,

Подключите конвертер и приемник. В местах, где кабель подвергается интенсивному воздействию погодных условий, при необходимости поместите его в защитную коробку. Наконец, позиционирование.

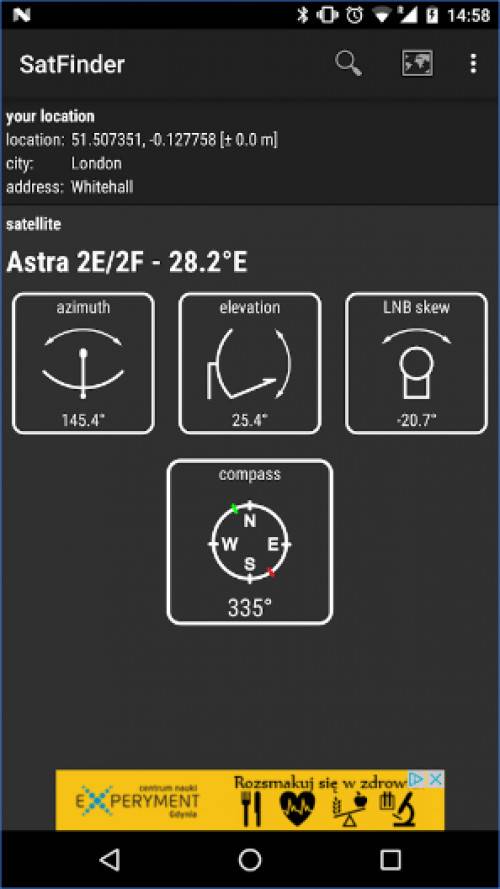

Самый простой способ расположить антенну на спутнике – использовать специальное устройство (SatFinder). Однако нет необходимости покупать его для одноразовой установки. Многие приемники имеют встроенный анализатор уровня и интенсивности сигнала, используйте его. Настройте антенну так, чтобы сигнал был максимальным. Это лучше всего делать с помощником.

Также, например, при самостоятельной установке спутниковой антенны в Бресте, необходимо учитывать, что азимут для: “НТВ-Плюс” и “Триколор-ТВ” составляет около 165′, угол возвышения – 29,4′, а угол поворота конвертера – минус 9,1.

Для комплекта, принимающего сигналы с трех спутников (Hotbird, Asrta, Amos), азимут на Брест составляет 203,7′, угол возвышения 27,8′, а угол поворота LNB (Astra 4.8E) 14,3′.

Это расчетные данные. На практике, лучшее качество и интенсивность спутникового сигнала достигается путем точной настройки.

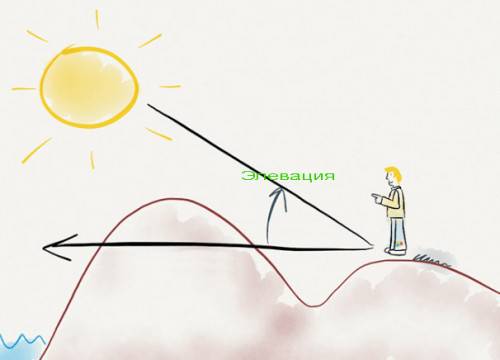

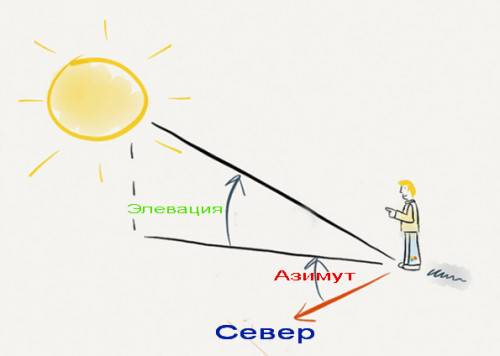

Для других мест данные отличаются. Для определения высоты (угла возвышения), азимута и угла пересчета существуют доступные программы, например, на Play Market. Такие программы (SatFinder) устанавливаются на ваш смартфон.

При использовании таких программ не забудьте включить геолокацию на своем смартфоне.

Часто бывает так, что при самостоятельной установке тарелки владелец оборудования направляет спутниковую антенну “как у соседа”, а затем настраивает ее.

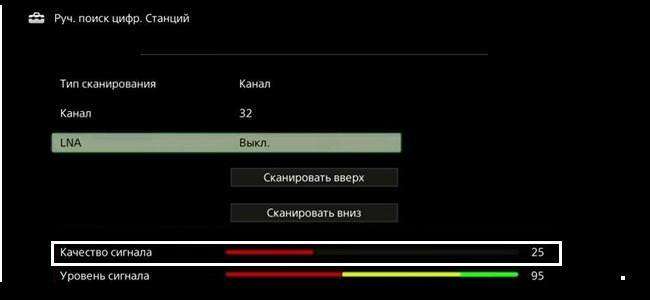

При первом поиске сигнала следует использовать пункт меню “Ручная настройка”. Таким образом, для поиска программы Триколор ТВ необходимо выбрать транспондер с частотой: 12226 L 27500. Если вы ищете программы НТВ-Плюс, вам необходимо выбрать частоту 12265 L 27500.

При настройке антенны, принимающей программы с трех спутников, сначала следует настроить Astra 4.8E (Sirius) (частота 11766 H 27500). После достижения максимального качества и силы сигнала затяните винты, проверяя индикаторы на приемнике. Поиск каналов на спутниках Hotbird 13E (12597 V 27500), Astra 4W (11140 H 30000), осуществляется путем настройки мультифидов.

После завершения установки и регулировки еще раз проверьте и при необходимости затяните все крепежные элементы.

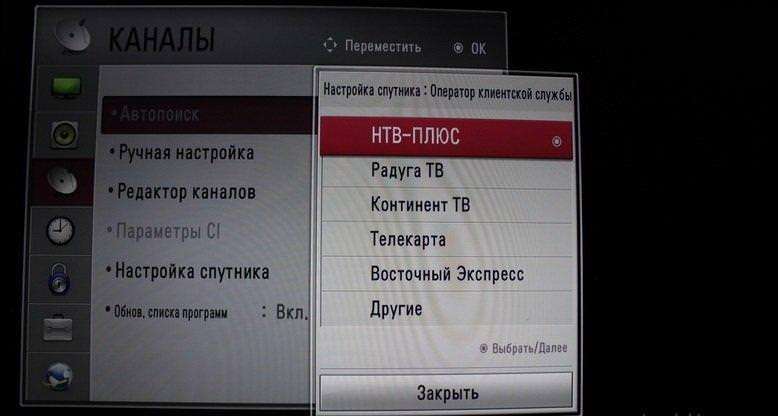

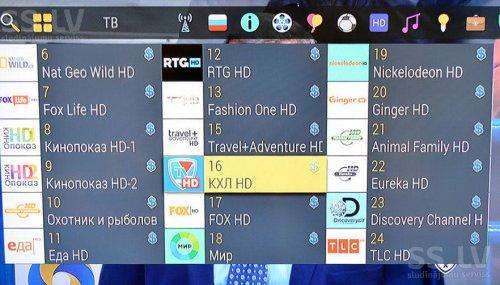

7. Ресиверы “Триколор ТВ” и “НТВ Плюс” поставляются с предустановленными списками программ в тематических пакетах.

Это означает, что во время сканирования автоматически создаются такие папки, как: “Спорт”, “Фильмы”, “Дети”, “HD” и т.д. На других приемниках избранные папки при желании создаются вручную.

Данная статья не является подробной инструкцией по установке спутникового оборудования, а предназначена лишь для ознакомления с принципами и некоторыми особенностями установки и носит обобщающий характер. Я надеюсь, что эта статья приоткроет завесу

Заказать установку и купить спутниковую антенну в Бресте можно по тел. 8-029-724-35-34

Настройка спутниковой антенны и тюнера, порядок подключения рук

Спутниковое телевидение является самым дорогим по сравнению с другими форматами, и при его покупке необходимо экономить. Это возможность установить спутниковую антенну, что можно сделать самостоятельно и без специалиста.

Установите

1. Конвектор Спутниковая головка, используемая для приема телевизионного сигнала, передаваемого со спутника.
2. блюдо Отражатель, необходимый для отражения и фокусировки рассеянного излучения на приемник.
3. Провод Тот же коаксиальный кабель, используемый для передачи изображения, что и антенна или кабельное телевидение.
4. CAM-модуль . Платежная карта оператора вставляется для разблокировки платных программ вещания.
5. Платная карта . Используется для просмотра платного контента.

Это минимальный набор оборудования, который вам понадобится для установки собственной спутниковой антенны. Для отображения видео вам понадобится устройство со встроенным тюнером DVB-S2.

• Приемник Это имеет двойное назначение. Во-первых, он декодирует цифровой сигнал, передаваемый в соответствии со стандартом S/S2. Во-вторых, приставка несет 1000 и более физических каналов, которые используются при просмотре контента от нескольких операторов, поскольку телевизор не имеет достаточного количества ТВК для всех трансляций. Ниже мы также рассмотрим, как самостоятельно настроить тюнер спутниковой антенны.
• Дисек Он выводит сигналы с нескольких спутников на общий кабель для дальнейшей транспортировки. Исключение составляют головки разных стандартов вещания, так как ATV транслируется в обычном виде, и изображение может выводиться напрямую, минуя ресивер.

Спутниковая антенна как устройство состоит только из конвектора и тарелки. Последний служит в качестве отражателя для перенаправления рассеянного излучения любой интенсивности. Технически, блюдо может содержать большое количество различных головок оператора, но на практике оно ограничено максимум тремя.

Порядок подключения

Процесс может показаться простым и похожим на установку антенны.

• Установка спутниковой антенны ;
• Поиск хорошего сигнала ;
• Подключение оборудования .

Теперь мы должны рассмотреть каждый из них в отдельности.

Установка

Спутниковое телевидение работает по тому же принципу, что и наземное вещание – телевизионный сигнал определенной частоты поступает к вам от вещателя. В этом случае ретранслятором служит спутник на геостационарной орбите.

Из-за схожей технологии передачи данных может показаться, что установка и настройка спутниковой антенны очень проста и что достаточно просто направить ее на спутник. Однако это заблуждение, поскольку конвектор и антенна имеют свои собственные характеристики, не предусмотренные для эфирного приемника.

Поиск сигналов

Цель – физически направить антенну, чтобы найти положение, при котором регистрируется приемлемый уровень излучения. Если он недостаточен, аналоговые программы будут отображаться с помехами. DTV не будет вообще, так как часть пакетных данных будет потеряна и декодирование станет невозможным.

Подключение устройств

Для установки антенны и последующей настройки оборудования требуется дополнительная работа. Заключительный этап, после которого телевизор готов к использованию. Как самостоятельно установить и настроить спутниковую антенну, более подробно описано ниже.

Что нужно знать перед подключением

• Прямой Излучение от спутника движется по прямой траектории к Земле, и вы принимаете электромагнитную волну сверху. Режим работы, в котором конвектор настроен на такой прием, называется вертикальной поляризацией. Этот вариант гарантирует надежный прием сигнала практически при любых условиях, но имеет существенный недостаток – излучение проходит через плотные слои атмосферы и сильно рассеивается.
• Раунд. Излучение от спутника выравнивается по касательной к орбите Земли и излучается по кругу. Благодаря такой ретрансляции география вещания значительно расширяется, но сигнал начинает страдать от тех же проблем, что и наземное телевидение. При такой конфигурации спутника излучение с меньшей вероятностью рассеивается при прохождении через атмосферу по касательной. Конвекторы, настроенные на прием такого сигнала, работают в режиме горизонтальной поляризации.

Спутниковая антенна используется для фокусировки сигнала на приемнике, и она необходима каждому спутнику, поскольку пользователь всегда имеет дело с рассеянным сигналом.

При покупке оборудования важно учитывать его диаметр, поскольку в каждом регионе разная площадь покрытия рассеянным сигналом. Это связано с тем, что толщина плотных слоев везде разная.

• Дизайн Существует два варианта устройства – прямофокусный (с отражением к центру) и офсетный (фокус смещен вниз). Последние просты в изготовлении и дешевы, используются в большинстве недорогих комплектов и не гарантируют хорошего качества приема от нескольких конвекторов одновременно. Прямолинейные изготавливаются специально для монтажа большого количества головок.
• Монтаж Тип крепления может быть статическим или поворотным. Последние имеют привод, который периодически перемещает антенну в пределах заданного значения угла. Это повышает уровень специфического излучения и позволяет принимать программы с нескольких спутников.

Поиск направления

Вы можете услышать от установщиков и продавцов оборудования, что спутниковая антенна требует тонкой настройки, и что мастера используют для этого специальное оборудование. Это утверждение частично верно; монтажники рассчитывают точное направление конвектора с помощью приборов. Но это только половина правды.

Это необходимо специалисту только для экономии времени, чтобы успеть за день выполнить настройку спутниковых антенн для нескольких клиентов. С другой стороны, обычному пользователю потребуется время, чтобы разобраться в точной настройке, и, как правило, это займет больше времени, чем обычная установка.

Поэтому лучше использовать альтернативный метод.

• Прикрепите конвектор к блюду, учитывая его тип (в случае офсетного конвектора он будет немного смещен вниз).
• Отсоедините телевизионный кабель от головки и подключите его к приемнику, а приемник – к телевизору.

В этом случае наблюдайте за уровнем излучения, полученного на голове (фактический) и зарегистрированного (на приемнике). Последнее всегда имеет меньшее значение, поскольку конвектор и антенный кабель имеют мало шума, и сигнал немного рассеивается, прежде чем достигнет изображения. Это то, что вам нужно для настройки.

После подключения приемник должен быть настроен на определенный спутник, который определяется типом головки. Эти значения приведены в таблице ниже:

Спутник	Частота	Скорость	Полярность
Амос	10722	27500	H (горизонтальный)
Жар-птица	11034	27500
Sirius	11766	27500	V (вертикальный)

Настройки каналов не важны, и их наличие не изменяет уровень сигнала.

• Тарелка должна быть обращена на юг (90° по часовой стрелке от точки восхода солнца);
• Установите спутниковую антенну прямо или вверх под углом 60° в зависимости от поляризации. При использовании головок с разной поляризацией направляйте их прямо вперед;
• починить блюдо .

Это условная стартовая позиция, с которой впоследствии вы будете искать улучшенный сигнал. Если уровень определяемого сигнала достиг 40-45%, можно починить тарелку. Если нет, вращайте его плавно и медленно, пока не найдете приемлемое значение.

Осталось найти точное направление для конвекторов. Для этого головку с горизонтальной поляризацией располагают вдоль направления самой головки, а затем ее следует плавно и слегка перемещать, пока уровень сигнала не достигнет 65% (а лучше 70%).

Для конвектора с вертикальной поляризацией повторите операцию, предварительно установив его в вертикальном положении, наклоненном на 30°.

Необходимо будет поднять само судно. Если регистрируется и не изменяется значение от 20% до 25% или меньше, кабель поврежден или неисправен. Такой уровень сигнала является нормальным при отсутствии антенны.

Установка оборудования

Установив нужное направление, прикрепите конвекторы к блюду. Затем отсоедините от них кабель, подключите disec и проведите один кабель к приемнику.

Приемник подключен к телевизору с помощью кабеля RCA или кабеля hdmi. Кабель hdmi имеет более высокую пропускную способность, и если каналы идут в формате 4K, только этот кабель позволит получить изображение высокой четкости. Тюнер спутниковой антенны уже настроен перед началом поиска каналов, менять его не нужно.

Включение телевизора и поиск каналов

Часто на этом подключение основного оборудования заканчивается. Необходимо выполнить только настройки, связанные с обслуживанием. В самом начале необходимо активировать платежную карту у оператора и вставить ее в слот CAM. После этого каналы часто начинают показывать, но позиционирование также хаотично, и программы из платных пакетов могут отсутствовать.

Выберите активный спутник из списка в системных настройках вашего приемника и нажмите кнопку сканирования. Через несколько минут программы обновятся, их станет больше, а порядок каналов сохранится.

Как подключиться и настроиться на другого оператора

Спутниковая антенна принимает сигнал независимо от поставщика услуг, и вы можете использовать ту же антенну и ресивер при подключении другого поставщика. Вам просто нужно купить конвертер, запрограммированный на работу с конкретным ТВ-провайдером, и слот CAM для вашей платежной карты.

Если у вас только фирменный приемник (не универсальный) без поддержки карт оператора, вам придется купить новый декодер. На этот раз лучше выбрать универсальный ресивер, который будет поддерживать взаимозаменяемые CAM-модули для карт от разных провайдеров.

1. установка основных характеристик конвектора ;
2. включение телевизора;
3. каналы сканирования.

Советы по установке и настройке

Некоторые предложения, приведенные ниже, помогут упростить процесс установки спутниковой антенны своими руками и сделать телевизор более удобным:

Как самостоятельно установить спутниковую антенну в Беларуси

Система спутникового телевидения – это комплекс оборудования для приема телевизионных программ, транслируемых через специальные спутники связи, расположенные над экватором на геостационарных орбитах. Простейшая система спутникового телевидения состоит из спутниковой антенны, конвертера и спутникового ресивера (тюнера). С помощью этой системы можно принимать программы с любого из многочисленных спутников в пределах нашего радиуса действия, при этом спутниковая антенна должна быть установлена на юг, а не в другом месте. Сегодня в основном используются офсетные спутниковые антенны.

Офсетные спутниковые антенны – это офсетные антенны, имеющие отражатель овальной формы. Эти антенны более современны и популярны, поскольку позволяют установить второй или третий конвертер для приема 2-3 спутников в зависимости от их расположения (если они находятся близко). “Зеркало” такой спутниковой антенны служит для фокусировки сигнала на конвертер (“головку”). В конвертере сигнал уменьшается на величину частоты гетеродина конвертера (всегда указывается на самом конвертере) и по кабелю передается на спутниковый ресивер. Спутниковый ресивер принимает сигнал со спутника, обрабатывает его, декодирует и передает на телевизор в виде изображения. Благодаря довольно высокой плотности расположения спутников на орбите, два или три спутника, находящихся в непосредственной близости друг от друга, теперь можно принимать одновременно на одну спутниковую антенну. Поэтому необходимо использовать два или три преобразователя. Дополнительные конвертеры крепятся к несущей штанге (дуге) спутниковой антенны с помощью специальных держателей – мультифидов. Учитывая, что спутниковый ресивер может питать только один конвертер, в таких случаях используется переключатель DiSEqC, который автоматически переключает питание с одного конвертера на другой, в зависимости от того, с какого спутника мы смотрим программу. Примечание: К одному коммутатору DiSEqC можно подключить до 4 конвертеров! Установить спутниковую антенну на один спутник обычно не очень сложно, поэтому мы предлагаем вам рассмотреть возможность установки системы на три спутника одновременно.Чтобы установить спутниковую антенну на 3 спутника, (например, Hot Bird 13 градусов востока, Sirius 5 градусов востока, Amos 4 градуса запада), вам необходимо определить их орбитальную позицию. Представьте, что нулевая точка проходит через Англию к экватору. У нас эта точка на экваторе находится к западу от юга (т.е. справа от юга). А наша долгота составляет около 28 градусов к востоку от нулевой точки. Это означает, что спутник 28E находится точно на юге. Все вышеперечисленные спутники находятся справа от юга на 15, 23 и 32 градусах соответственно (28E-13E, 28E-5E, 28E-4W). 4W – это уже 9 градусов от 5E (таким образом, от 5E до 0 и от 0 до 4W).

Если взять восточные спутники, то спутниковую антенну нужно разместить восточнее южных. Положение каждого спутника можно вычислить с помощью точно такой же простой арифметики. Более того, орбиту можно представить как выпуклый мост. Самый высоко расположенный спутник находится точно в точке 28E. Чем дальше он находится, тем ниже к горизонту располагается спутник. Спутники 90E и 30W уже висят над горизонтом. При установке нескольких спутников первый конвертер размещается на среднем спутнике в случае установки 3 LNB или на самом слабом спутнике в случае установки 2 LNB. Разница между главным и боковым спутниками не должна превышать 10 градусов. Боковые преобразователи расположены по принципу зеркального отражения. Если спутник находится слева и выше, конвертер должен находиться справа и ниже основного спутника. На пути принимаемого сигнала не должно быть никаких препятствий: деревьев, стеклянной рамы балкона, высоко стоящих зданий и т.д. Обратите внимание, что эти спутники “висят” не выше 30 градусов от линии горизонта.

Монтаж спутниковой антенны:

1. установите настенное крепление на вертикальную поверхность строго под углом 90 градусов (монтажный штырь должен стоять прямо, не наклоняясь вправо или влево). Прочно закрепите его во всех предусмотренных точках с помощью анкерных болтов или дюбелей. Обратите внимание, что анкерные болты забиваются в просверленные отверстия и крепко затягиваются, затем затягиваются гайки, вставляется стеновой болт и затягиваются гайки.

Примечание: Рекомендуется собрать спутниковую антенну и установить мультифид и конвертеры дома, затем установить всю конструкцию на настенный кронштейн.

2. На центральную дугу (кронштейн) собранной спутниковой антенны установите центральный конвертер и мультиконвертеры для крепления двух боковых конвертеров (спутники Hot Bird и Amos).

Сначала установите мультифид для спутника Hot Bird 13E (лицом со спутниковой антенной влево), для этого наденьте на дугу спутниковой антенны металлическую монтажную планку и затяните ее винтом с гайкой, на другом конце планки установите кольцеобразное крепление, в которое вставьте металлическую трубку с держателем конвертера. Установите конвертер на мультифид. Поверните конвертер примерно на 100 градусов (в сторону антенны) против часовой стрелки. Один градус обычно = 5 градусам.

Примечание: если спутники установлены на востоке или юге, конвертер поворачивается в противоположном направлении. Арифметически степень вращения конвертера не вычисляется! Точнее, вы можете завернуть конвертер после установки боковых LNB (повернуть и наблюдать сигнал).

2.2 Устанавливаем также второй мультифид и конвертер для Amos 4W (лицом к спутниковой антенне вправо), повернув конвертер влево примерно на 15 градусов.

3. в середине дуги закрепляем третий конвертер, поворачивая его на 10-15 градусов – это будет спутник Sirius 5E.

4) Затяните все в конце (будьте осторожны с креплением конверта, потому что он может сломаться).

5. подготовьте три куска провода небольшой длины (около 1 м – в зависимости от того, где вы будете прятать выключатель DiSEqC). Зачистите провода и накрутите F-коннекторы, подключите их к преобразователям, наденьте резиновые защитные крышки. Далее изолируем противоположные концы проводов, вкручиваем F-разъемы. После установки спутниковой антенны на настенный кронштейн, гайки крепления затягиваются не полностью, поэтому антенна может поворачиваться вправо, влево, вверх, вниз. В случае если не удается добиться мультифида с помощью установленной спутниковой антенны, можно попробовать сделать нечто подобное этой конструкции. Он должен стоять очень прочно и вертикально!

Установка спутниковой антенны:

1. сначала установите центральный спутник (в данном случае это Sirius), для чего кабель от конвертера следует подключить к входу 1 коммутатора DiSEqC. С выхода DiSEqC-переключателя “Приемник” подключите кабель ко входу приемника (тюнера) и настройте оборудование на спутник Sirius. Для этого подключите спутниковый приемник (тюнер) к телевизору и выполните необходимые настройки в соответствии с руководством пользователя. В главном меню спутникового ресивера выбрать режим “Установка антенны”, и в “Ручном поиске” установить частоту 11,766 ГГц, горизонтальную поляризацию “H”, поток 27500 СР. Вы также можете установить любую другую частоту, если знаете ее параметры.

Примечание: Информацию о частотах можно найти в журнале “Телеспутник” или на сайте www.lyngsat.com. Обратите внимание, что не все частоты имеют одинаковую мощность, и некоторые спутники и транспондеры невозможно увидеть с помощью небольшой спутниковой антенны.

Примечание: При установке спутниковой антенны укажите, что используется универсальный конвертер (частоты гетеродина 9750 и 10600). Для установки на 36E используется конвертер с частотой гетеродина 10750 с круговой поляризацией.

2) Мы должны добиться появления сигнала, состоящего из двух показателей “МОЩНОСТЬ + КАЧЕСТВО”, ориентируемся на шкалу “КАЧЕСТВО”. Если сигнал не появляется, вы можете слегка повернуть антенну влево, а затем снова вправо. Вы можете потерять сигнал очень быстро или вообще его не увидеть. Когда сигнал пойман, вы должны довести его до максимального значения. Затем включите режим сканирования и проверьте, что спутниковая антенна настроена на нужный спутник. Если спутник правильный, на экране появится правильный список каналов.

3. затем крепко затяните все гайки, фиксирующие спутниковую антенну. Затяните их крест-накрест, но следите за сигналом, потому что если вы затянете их, сигнал может исчезнуть. В этом случае затяните гайку в обратном направлении. Не будьте фанатиком! После правильной настройки на Sirius вам больше не нужно вращать спутниковую антенну, так как она постоянно закреплена пользователем.

4. настройте Hot Bird, сначала подключив спутниковый конвертер Hot Bird к входу 1 коммутатора DiSEqC (центральный конвертер временно отключен).

Примечание: Перед поиском второго спутника в меню приемника измените номер антенны! На приемнике в режиме установки антенны, в ручном поиске, установите частоту 10,853 ГГц, горизонтальную поляризацию “H”, скорость потока 27500 SR. Перемещая ручку конвертера на левой или правой монтажной плате мультифида вправо или влево, вперед или назад, вы получаете сигнал с этого спутника. Как только вы получите сильный сигнал, просканируйте его, чтобы убедиться, что это спутник Hot Bird. При затягивании гаек крепления мультифида следите за уровнем сигнала и будьте осторожны, чтобы не сорвать резьбу на винтах! Примечание: Не закрывайте головку конвертера рукой, так как сигнал не будет обнаружен. При сканировании спутниковых каналов они не должны “замирать” или “расплываться”!

5. Amos настроен так же, как и Hot Bird. Рекомендуемая частота – 10, 723 ГГц, поляризация “H” горизонтальная, скорость передачи 27500.

6. как только три спутника будут полностью настроены, подключите переключатель DiSEqC. Например, вход 1 (вход A) – Amos, вход 2 (вход B) – Sirius, вход 3 (вход C) – Hot Bird.

7. в меню спутникового ресивера в режиме “Установка антенны” выберите режим установки LNB и установите DiSEqC на каждом спутнике в соответствии с нашими подключениями.

Примечание: Порядок подключения преобразователей не имеет значения. Достаточно, чтобы фактическое подключение соответствовало установленному в меню для каждого спутника. Когда положение переключателя выбрано правильно, вы сразу же увидите сигнал Power + Quality.

8. в режиме автонастройки (Главное меню) просканируйте все три спутника.

Инструкции по установке и настройке спутниковых антенн: Скачать>>.
