Как сделать собственный циклонный фильтр для пылесоса
После ремонтных и строительных работ часто остается много мусора и пыли, которые можно убрать только с помощью мощного пылесоса. Обычный бытовой прибор не подходит, можно использовать строительный пылесос. Как сделать собственный циклон для пылесоса, чтобы прибор мог эффективно удалять строительную пыль?
Тем, чья работа регулярно связана с ремонтом, строительством и плотницкими работами, не чужда проблема уборки после завершения работ. Древесная пыль, осыпающаяся штукатурка, мелкие частицы пенопласта и гипсокартона имеют тенденцию оседать толстым слоем на всех горизонтальных поверхностях помещения. Вытереть или смести такую грязь вручную не всегда возможно, так как это может занять много времени, если помещение большое. Влажная уборка также часто нецелесообразна: смесь воды и крупной пыли еще труднее удалить. В таких случаях лучшим решением является уборка пылесосом. Пылесос. Стандартного пылесоса, к которому мы привыкли дома, недостаточно. Во-первых, большое количество грязи быстро засорит пылесос, и вам придется чистить его как минимум раз в 15-20 минут. Во-вторых, крупные частицы, такие как щепки, опилки или деревянные занозы, могут привести к засорению или полному выходу из строя устройства.
Строительный пылесос гораздо мощнее бытового. Он имеет мощный двигатель для длительной работы и длинный шланг (3 – 4 метра или более) для работы на большой площади.
Однако промышленные и строительные пылесосы имеют большие размеры, не очень удобны в обращении, чистке и переноске и доступны не каждому. По этой причине многие мастера повышают производительность бытового пылесоса, оснащая его специальным циклонным фильтром. Такие пылесборники можно приобрести в готовых наборах или собрать самостоятельно.
Сделайте свой собственный циклон
- Любой жировой фильтр для мелкой грязи (их можно приобрести в магазинах автомобильных аксессуаров).
- Контейнер объемом 20-25 литров с завинчивающейся крышкой.
- Полипропиленовое колено с углами 45° и 90°.
- Труба длиной около одного метра.
- Гофрированный шланг длиной 2 метра.
Затем выполните ряд шагов:
- Проделайте отверстие в крышке основного контейнера. Ширина отверстия должна быть совмещена с полипропиленовым коленом под углом 90°.
- Заделайте все щели герметиком.
- Проделайте еще одно отверстие в боковой стенке резервуара и подсоедините угловой фитинг 45°.
- Соедините гофрированный шланг и колено с трубой. Согните выходной шланг в направлении дна, чтобы воздух с грязью направлялся по нужному пути.
- Поверх фильтра можно поместить мелкую сетку из капрона или другой проницаемой ткани. Это предотвратит попадание крупных частиц в фильтр.
- Затем соедините колено на крышке и выход фильтра.
Конечно, это лишь краткая и приблизительная схема конструкции циклона. Ниже приведено видео, в котором подробно и на наглядном примере показано, как сделать фильтр из подручных материалов.

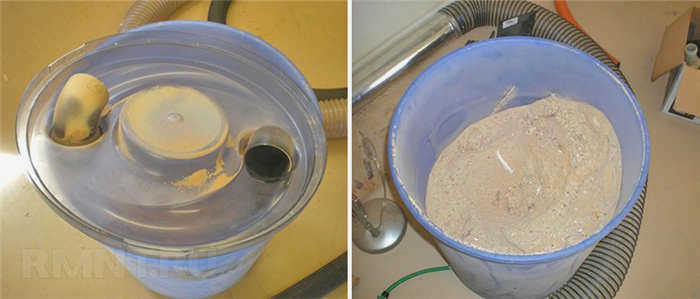

Проверьте герметичность изготовленного фильтра и качество всасывания. Грязь должна собираться на дне бака или оседать на стенках.
Если все собрано правильно, всасывание будет эффективным и высокоскоростным.
Зачем использовать циклонный фильтр?
Строительная пыль, металлическая или древесная пыль выглядит безобидно. Но только на первый взгляд. Работа в пыльной среде может повредить дыхательную систему и вызвать серьезные заболевания. А инструменты повреждаются из-за бесконечного потока пыли. Существует несколько возможных причин:
- Пыль попадает в инструмент и находящуюся в нем смазку. В результате инструмент перегревается и ломается.
- Если инструмент имеет движущиеся части, пыль может помешать работе инструмента и привести к его поломке в будущем.
- Пыль может забить специальные вентиляционные отверстия, предназначенные для охлаждения инструмента. В результате происходит перегрев и поломка.
Циклонный фильтр гарантирует, что любой мусор на рабочем месте будет собран без повреждения пылесоса.
Как это работает
Используя аэродинамический поток воздуха, фильтр связывает частицы пыли вместе. Под действием центробежной силы частицы пыли прижимаются к стенкам контейнера. Затем гравитация выталкивает грязь на дно.
Существует множество схем, показывающих принцип работы циклонных фильтров. Одну из них можно увидеть ниже.
Конструкция циклонного фильтра
Вы можете сделать циклонный фильтр самостоятельно или аналогичным способом. Существует огромное количество конструкций, но общей чертой является принцип работы. Каждая конструкция будет состоять из:
- Обычного пылесоса (желательно мощного);
- Циклонный фильтр;
- Контейнеры для сбора отходов.
Мощность пылесоса является важным фактором в общей конструкции. Обычно он предназначен для уборки дома, всасывая мелкую грязь и пыль. В этом случае в дело вступает циклонный фильтр, а это значит, что длина воздуховода увеличится почти в три раза и нагрузка на машину будет выше. Конструкция получается довольно массивной, в отличие от обычного пылесоса, поэтому этот трюк необходим, чтобы длины шланга хватило для комфортной уборки.
Разница между мокрым и сухим циклоном
Чтобы создать закрученный поток, главное условие заключается в том, чтобы воздух, поступающий в резервуар, не шел по кратчайшему пути к выходному отверстию. Впускная труба должна иметь специальную форму, чтобы она была направлена ко дну резервуара или по касательной к стенкам. Рекомендуется, чтобы впускной канал имел аналогичную форму и предпочтительно был направлен в сторону крышки устройства. Повышенным аэродинамическим сопротивлением, вызванным изгибами труб, можно пренебречь.
Как уже упоминалось, циклонный фильтр может также удалять жидкие отходы. Для жидкостей ситуация немного сложнее: воздух в трубе и циклоне частично разбавляется, что помогает влаге испаряться и разбивать ее на очень мелкие капли. По этой причине впускная труба должна быть расположена как можно ближе к поверхности воды или даже опущена ниже нее.
В большинстве пылесосов мокрого/сухого типа воздух всасывается в воду через диффузор, поэтому содержащаяся в нем влага эффективно растворяется. Однако в целях универсальности, при минимальном количестве модификаций, такая схема не рекомендуется.
Из подручных материалов
Самый простой и дешевый вариант циклонного бака – ведро из-под краски или других строительных смесей. Емкость ведра должна быть такой же, как у используемого пылесоса, примерно один литр на каждые 80-100 ватт.

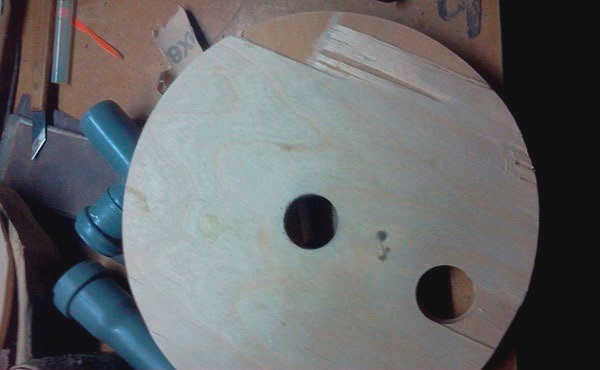

Крышка ведра должна быть целой и плотно прилегать к корпусу будущего циклона. Ее нужно будет доработать, просверлив несколько отверстий. Независимо от материала ведра, самый простой способ сделать отверстия нужного диаметра – использовать самодельный компас. Вкрутите два самореза в деревянную рейку так, чтобы их кончики находились на расстоянии 27 мм друг от друга, не больше и не меньше.
Центры отверстий должны быть отмечены на расстоянии 40 мм от края крышки, и желательно как можно дальше друг от друга. И металл, и пластик прекрасно выцарапываются этим самодельным инструментом, создавая гладкие края почти без царапин.

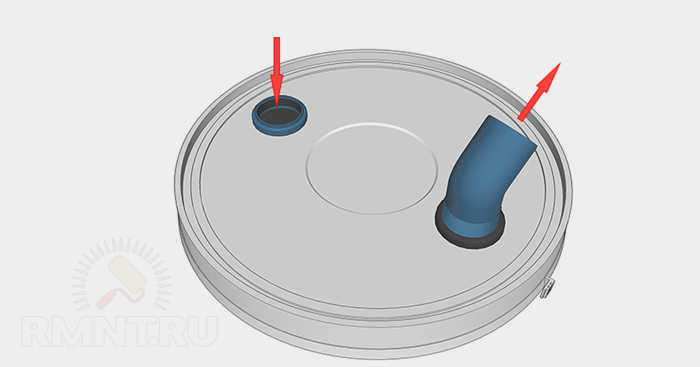

Вторым компонентом циклона будет набор канализационных колен 90º и 45º. Следует заранее отметить, что положение колен должно соответствовать направлению воздушного потока. Их крепление в крышке корпуса осуществляется в соответствии с приведенной ниже схемой:
- Колено вставляется до упора во фланец патрубка. Предварительно под фланец наносится силиконовый герметик.
- Резиновое уплотнительное кольцо плотно затягивается на задней части розетки. Для надежности его можно дополнительно затянуть винтовым зажимом.
Впускной патрубок располагается с узкой поворотной частью внутри ведра, снаружи патрубок находится почти вровень с крышкой. Патрубок должен быть изогнут под углом 45º и направлен по диагонали вниз и по касательной к стенке ковша. Если циклон предназначен для влажной уборки, удлините концевое колено с помощью куска трубы, уменьшив расстояние от дна до 10-15 см.
Шаг 6: Окончательная сборка и пробный запуск

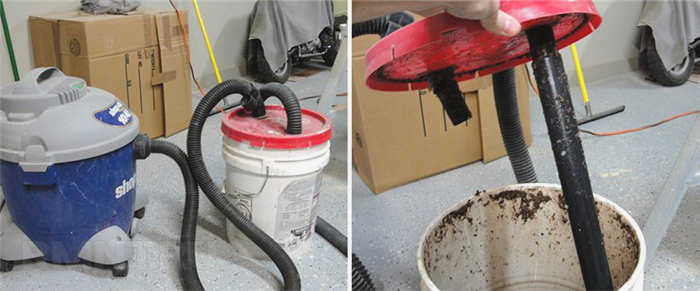

Теперь можно поставить пластиковое ведро на металлическое и закрепить его хомутом. Вставьте гибкий шланг пылесоса в центральную соединительную трубку, а другой шланг (я нашел его в старом пылесосе) – в боковую трубку, включите пылесос и запустите циклон. Вся пыль будет падать в металлическое ведро, оставляя пылесос чистым.

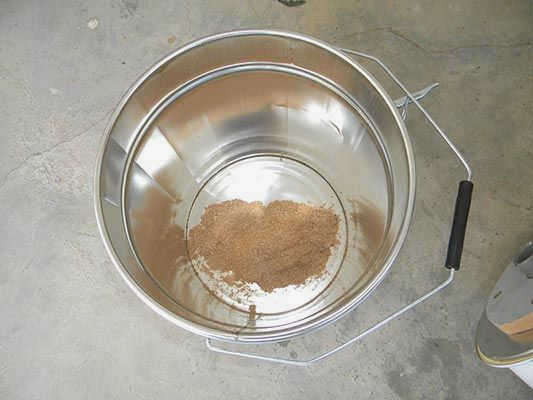

Не забудьте надеть маску при очистке нижнего ведра. Не нужно вдыхать эту пыль.
Шаг 7: Завершение работы
Перемещение циклона и пылесоса по мастерской – задача не из легких, поэтому я считаю, что тележка на колесиках может быть практичной и полезной.

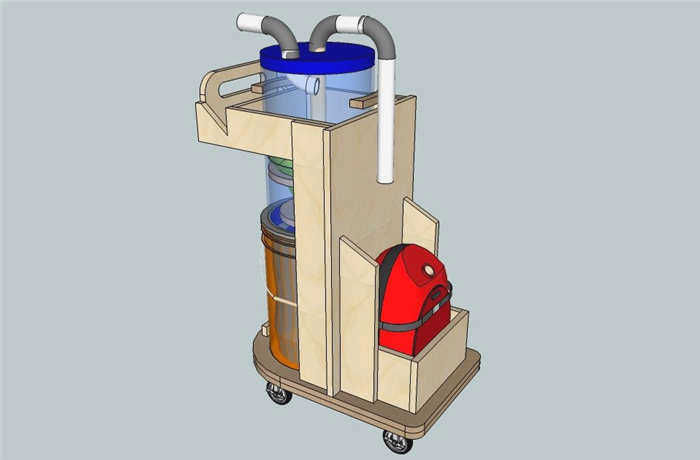

Конструкция тележки очень проста и может быть изготовлена только из фанеры. Здесь нет размеров, так как вам придется подгонять размеры под ваш пылесборник.
Скажу лишь, что основание сделано из двух листов фанеры, в верхнем из которых есть отверстие, где расположено ведро.
Вы также можете добавить липучку для фиксации пылесборника и сделать две деревянные ручки на пластиковом ведре, чтобы оно не падало при опорожнении нижнего ведра.
