5. чаще всего гипс и вода (без добавок) разводятся в соотношении 2:1.
Как развести гипс водой, пропорции и многое другое
Рассмотрим некоторые способы разведения гипса водой, используя простые приемы и дополнительные ингредиенты.
Ранее мы уже публиковали на kamsaddeco несколько статей о работе с гипсом. Самая последняя из них – "Как увеличить прочность гипса в домашних условиях".
Сегодня мы продолжаем эту тему.
О ГИПСЕ.
- Приготовление гипсового раствора. Простые добавки для увеличения времени схватывания гипса.
- Состав и свойства укрепляющих добавок. Как укрепить гипс.
- Сравнение гипса, полученного разными методами.
Несколько способов разбавления гипса водой.
Если вы точно знаете, сколько гипса и воды вам нужно для отливки, то порядок смешивания гипса не имеет особого значения. Однако чаще всего используется следующая процедура.
1. налейте в емкость холодную воду. Если вода теплая, время отверждения увеличится. Однако есть варианты, когда это время необходимо сократить. В этом случае воду следует подогреть.
Засыпайте гипс в воду медленно, небольшими порциями, не перемешивая. После того как гипс будет полностью засыпан, подождите, пока вода не впитает весь гипс. Если вы подождете еще 1-1,5 минуты, то после перемешивания в течение 5-10 минут смесь начнет застывать.
Какова прочность гипса?
Прочность гипса можно повысить, высушив его. Растворенный дигидрат гипса осаждается в порах и упрочняет массу. Прочность изделий, высушенных при температуре до 60°C, в 2-2,5 раза выше, чем прочность влажных изделий после 2 часов твердения.
Прочность каждого вида гипса зависит также от количества воды в приготовленном растворе. Поэтому увеличение прочности может быть достигнуто и за счет уменьшения количества воды, в которой разводится гипс. Но консистенция разведенного гипса должна быть такой, чтобы хорошо заполнить форму. Чем сложнее отливка, тем более пластичным и текучим должен быть раствор.
Гипс бывает разных марок от G-2 до G-25 – чем выше номер, тем выше прочность готового продукта. Разница в прочности на изгиб между самым низким и самым высоким сортом составляет около семи раз. Не всегда можно найти в продаже хороший гипс, но если это возможно, используйте самый высокий сорт.
Стандартная прочность гипса не всегда достаточна для некоторых видов работ, в этом случае можно увеличить прочность гипса с помощью различных добавок.
Как увеличить прочность гипса
1. добавление клея ПВА.
Это самый простой и дешевый способ увеличения прочности гипса в домашних условиях. Клей (2-5% по весу от гипса) заливают водой и перемешивают, затем всыпают гипс.
На этот счет существует два мнения. Некоторые утверждают, что клей ПВА продлевает срок службы раствора почти в несколько раз и не влияет на его будущую долговечность. Другие утверждают, что пленка, которую ПВА образует на поверхности после высыхания, может блокировать испарение воды. В этом случае возможна чрезмерная кристаллизация и укрупнение кристаллов гидрата сульфата натрия. Это приведет к ухудшению прочности продукта или покрытия.
2. добавление армирующих волокон (полипропиленовое волокно).
Волокна обычно используются для армирования бетонных конструкций, но могут применяться и для гипса.
Полипропиленовые волокна значительно повышают устойчивость гипса к перепадам температур и предотвращают растрескивание продукта. Их следует добавлять в воду перед замешиванием раствора, из расчета примерно 1-2 грамма на килограмм гипсового порошка. Использование армирующих волокон имеет небольшой недостаток – в некоторых местах волокна могут быть видны на поверхности, когда готовое изделие заливается в форму. Однако их можно легко сжечь с помощью небольшой газовой горелки.
3. Готовые изделия можно укрепить, пропитав их акриловой грунтовкой. Если даже гипс G-16 можно легко поцарапать ногтем, то после грунтовки это сделать гораздо сложнее.
Что такое Неогард-Гипс-0,2?
Гидрофобный агент "Неогард-Гипс-0,2 представляет собой полностью готовый к применению состав на основе силиконовых олигомеров с активными добавками. Основными свойствами этого состава являются:
- однородная бесцветная жидкость, не эмульсия, не дисперсия (не боится механических воздействий, замерзания, размораживания);
- морозостойкость (температура замерзания ниже минус 60°C);
- не оказывает вредного воздействия на кожу, не выделяет вредных паров;
- легковоспламеняющийся, но не взрывоопасный;
- не изменяет внешний вид готового продукта;
- прост в применении.

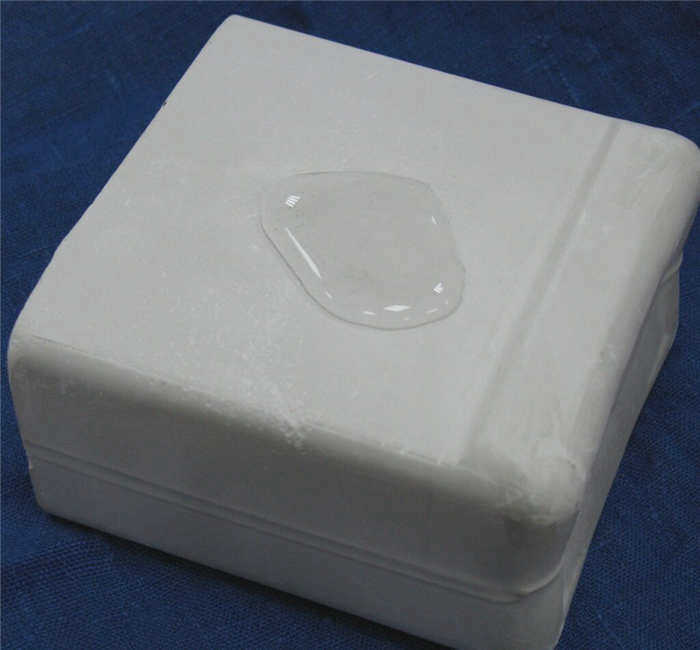

Для достижения оптимальных результатов Неогард-Гипс-0,2 добавляется путем тщательного перемешивания с водой для затворения гипса непосредственно перед смешиванием. Расход очень мал: 2,0 – 2,5 г на 1000 г сухого гипса. Результат очевиден – водопоглощение гипсовых изделий снижается до 5-6%.
Где я могу купить гидрофобный агент для гипса?
Вы можете заказать небольшой флакон объемом 100 мл для мелких предметов и изделий из гипса по цене 500 рублей за штуку.
Вы также можете узнать цену других упаковок (5 л, 200 л, 1000 л) и узнать больше о Неогард-Гипс-0,2 на нашем сайте или связаться с нами одним из способов, указанных на странице КОНТАКТ.
Мы будем рады ответить на вопросы и предоставить консультацию по Неогард-Гипс-0,2.
Боковая панель
Последние сообщения
- Как гидроизолировать кирпич?
- Минус 5% на все водоотталкивающие средства
- Что вы используете для защиты памятника?
- Что такое ГидрофобНео-Л?
- Виноградная лоза и гидрофобный агент
Примеры составов ГЦПВ
Количественный состав ХТМК зависит от марки используемого гипса, цемента и типа пластификатора.
При использовании строительного гипса марки G5 его требуется гораздо больше, чем при использовании архитектурного гипса марки G16.
Вот пример состава гипса и штукатурки, рекомендуемого мастерами для получения качественного продукта:
Белый цемент М500 – 10%
Мета-каолин – 10% к весу цемента
Гиперпластификатор – 1,5% по весу цемента.
Среднее соотношение компонентов ГКПЧ следующее: гипс 50…75%, цемент 15…25%, пуццолановая добавка 10…25%.
Возможные проблемы при использовании метакаолина
Ранее упоминалось, что микрокремнезем не следует передозировать. То же самое относится и к метакаолину.
Вот некоторые рекомендации от производителя ДПК относительно его использования в составе ПГС.
Для надежного предотвращения неконтролируемого образования эттрингита в композициях HPCV достаточно добавить 10% метакаолина в портландцемент.
В результате дозировка составляет всего 1-2% от состава.
Как и микрокремнезем, ВМК представляет собой тонкодисперсный порошок. Он склонен к флокуляции и требует добавления эффективного диспергатора (пластификатора).
Также необходимо тщательное перемешивание раствора.
Несмотря на многочисленные рекомендации по введению VMK в количестве до 20%, опыт показывает, что передозировка может негативно сказаться на прочности камня.
Это происходит по двум причинам:
- При недостатке извести и других материалов, с которыми ВМК может реагировать, он становится инертным наполнителем.
- Высокие дозы БМК также окажут значительное влияние на гранулометрический состав общей смеси.
На этом пока все. Удачи вам в работе и до встречи на сайте kamsaddeco.com.
Статьи по теме
