Как сделать шуруповерт непосредственно из зарядного устройства

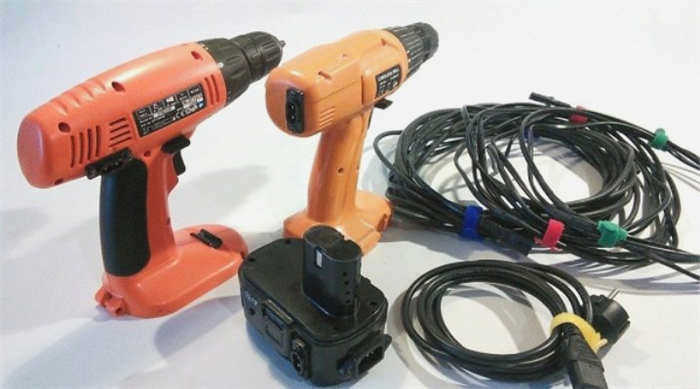

Незаменимый помощник в домашнем хозяйстве – аккумуляторная отвертка. Этот инструмент везде с вами, но он не работает, пока не разрядится аккумулятор, а количество циклов зарядки в нем ограничено, даже от безделья аккумулятор может выйти из строя. Аккумуляторы живут около трех лет, по истечении этого времени их необходимо заменить. Сохранить инструмент можно, переделав его из беспроводного в проводной, для этого существуют различные способы.
Содержание статьи:
- Зачем переделывать аккумуляторный шуруповерт?
- Как переделать аккумуляторный шуруповерт на 220 вольт?
- Видео: Как заставить аккумуляторный шуруповерт работать напрямую от зарядного устройства
- Как зарядить шуруповерт напрямую от ноутбука
- Использование внешнего источника питания от компьютера
- Видео: Как перевести шуруповерт на сетевое питание
- Использование автомобильного аккумулятора
- Использование китайской платы питания
- Подключение старого аккумуляторного блока
- Прямое подключение
- Видео: Превратите шуруповерт в домашний блок питания
- Хотите узнать, как сделать шуруповерт непосредственно из зарядного устройства?
Зачем переделывать аккумуляторный шуруповерт?
Зачем переделывать аккумуляторный шуруповерт и когда это необходимо?
Если вы читаете эту статью, то, скорее всего, уже ощутили удобство этого инструмента. Нет никаких дополнительных проводов, и вы можете использовать его в любое время даже в самых труднодоступных местах, пока не разрядится аккумулятор. Это первый недостаток шуруповерта. Чем дешевле инструмент, тем быстрее разряжается его аккумулятор.
Это второй недостаток. И стоит понимать, что производитель экономит деньги так же, как и вы, и в этом нет ничего странного. Покупка нового аккумулятора не дороже покупки шуруповерта, но из этой ситуации есть выход, и сейчас мы рассмотрим варианты переделки шуруповерта из аккумуляторного в сетевой.
Внимание!!!
Прежде чем переделывать отвертку, убедитесь, что вы все делаете правильно; если на блоке питания написано 3,6 В или 6 В, то, скорее всего, это не отвертка, а аккумуляторная отвертка, и вы сожжете отвертку, подав на нее высокое напряжение, хотя это, конечно, даст вам выгоду.
Существует несколько способов превратить аккумуляторную отвертку в шнуровую:
- использование зарядного устройства для ноутбука;
- с помощью блока питания от компьютера;
- использование автомобильного аккумулятора;
- питание от галогенной лампы;
- использование китайской платы питания 24 В.
Преимущества и недостатки преобразования
Перед началом работы необходимо оценить преимущества и недостатки перевода инструмента с беспроводного на сетевое питание. Основной недостаток – потеря мобильности, что не всегда удобно при работе на высоте или вдали от электрической розетки. Что касается преимуществ, то здесь можно выделить сразу несколько положительных факторов:
- исчезает проблема внезапного разряда аккумулятора;
- стабильный крутящий момент;
- отсутствие зависимости от температуры (при низких температурах аккумуляторы разряжаются быстрее);
- экономия на покупке новых батарей.
Модернизация особенно актуальна, когда "родные" аккумуляторы закончились, а новых либо нет в наличии, либо за ними приходится далеко ехать. Бывают также случаи, когда приобретенное устройство испытывает некоторые проблемы с получением энергии от батареи. Это может быть неисправность или дефект цепи в самой модели. Если вы в целом довольны инструментом, стоит переоборудовать его и заряжать от сети.
Варианты питания
Поскольку для отвертки требуется напряжение гораздо ниже, чем напряжение в сети, для сетевого инструмента необходим электрический адаптер – блок питания, который преобразует 220 В переменного тока в 12, 16 или 18 В постоянного. Существует несколько вариантов блоков питания.
Импульсный
Импульсные источники питания представляют собой инверторную систему. Такие источники питания сначала выпрямляют входное напряжение, а затем преобразуют его в высокочастотные импульсы, которые подаются через трансформатор или напрямую. Стабилизация напряжения через обратную связь может быть достигнута двумя способами:
- Используя выходную обмотку трансформатора с источниками гальванической развязки;
- С помощью простого резистора.
Опытные инженеры предпочитают импульсный источник питания из-за его небольших размеров. Компактность достигается за счет отсутствия силового трансформатора.
Этот тип источника питания обычно имеет относительно высокий КПД – около 98%. Импульсные блоки имеют защиту от короткого замыкания, обеспечивающую безопасность устройства, а также блокировку холостого хода. Среди очевидных недостатков – меньшая мощность по сравнению с трансформаторным вариантом. Кроме того, работа блока ограничена нижним пределом нагрузки, то есть при мощности ниже допустимого уровня блок питания работать не будет. Пользователи также отмечают более высокий уровень сложности ремонта по сравнению с трансформатором.
Трансформатор
Трансформаторы считаются классическим вариантом блока питания. Линейный источник питания представляет собой симбиоз нескольких компонентов.
- Понижающий напряжение трансформатор. Обмотка блока питания рассчитана на сетевое напряжение.
- Выпрямитель, функция которого заключается в преобразовании переменного тока в постоянный. Существует два типа выпрямителей: однополупериодные и двухполупериодные. Первый имеет 1 диод, второй – диодный мост из 4 элементов.
Основа для модификации
Цена готовых блоков питания в интернет-магазинах или обычных хозяйственных отделах очень высока. Покупать их за такую сумму нет смысла, но есть лучшее решение этой проблемы.
Примечание: блок питания для компьютера пригодится – такие изделия очень эффективны и есть практически у каждого. Часто они просто лежат без дела.
Покупка устройства также не разорит ваш кошелек, так как подержанный блок мощностью 300-500 Вт можно купить очень дешево. Главное, чтобы прибор работал, а его внешний вид не имеет значения.
В чем преимущества модернизации
По мощности аккумуляторный шуруповерт – достойный конкурент своему сетевому аналогу, но только в том случае, если заряд его аккумулятора находится на достаточном уровне. Когда аккумулятор разряжается, его приходится заряжать от сети. Это первый недостаток данного электроинструмента.
Второй недостаток – ограниченное количество циклов зарядки. Чем дешевле аккумулятор, тем быстрее он разряжается. Покупка нового аккумулятора обходится почти так же дорого, как и покупка всего электроинструмента. Также нет смысла покупать новый аккумулятор взамен старого, если сам аккумуляторный шуруповерт старый и редко используется. Практичнее будет адаптировать электроинструмент к сети 220 В.
Модификация позволит продолжать использовать инструмент с минимальными затратами. Полученная модификация будет обладать всеми преимуществами устройства, работающего от сети:
- Отсутствие необходимости в периодической зарядке;
- Мощность (крутящий момент) электроинструмента не снижается во время работы;
- Не нужно беспокоиться о правильном хранении оборудования в течение длительного времени, когда оно не используется: просто поместите его в кейс в сухом месте.

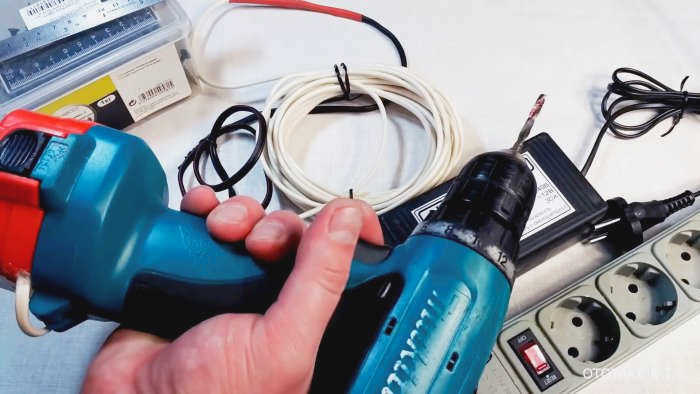

Перевод шуруповерта на питание от сети 220 В
Если аккумулятор вышел из строя и нет возможности его отремонтировать, единственное решение – перевести аккумуляторную отвертку на питание от сети.
Существуют источники питания на 24 В и 12 В. В этом случае мощность источника питания должна быть больше мощности двигателя, с учетом возможных перегрузок при завершении работы шуруповерта. Это не указано в техническом паспорте устройства, но этот параметр написан на корпусе двигателя или может быть рассчитан путем подключения устройства к источнику постоянного напряжения с помощью амперметра. Для двигателя мощностью 70 Вт достаточно источника питания мощностью 120 Вт.
Зарядное устройство недостаточно мощное, чтобы справиться с этим. Если вы переводите аккумуляторный шуруповерт на питание от сети 220 В, необходимо использовать другой источник питания.
Как подключить шуруповерт непосредственно к зарядному устройству ноутбука

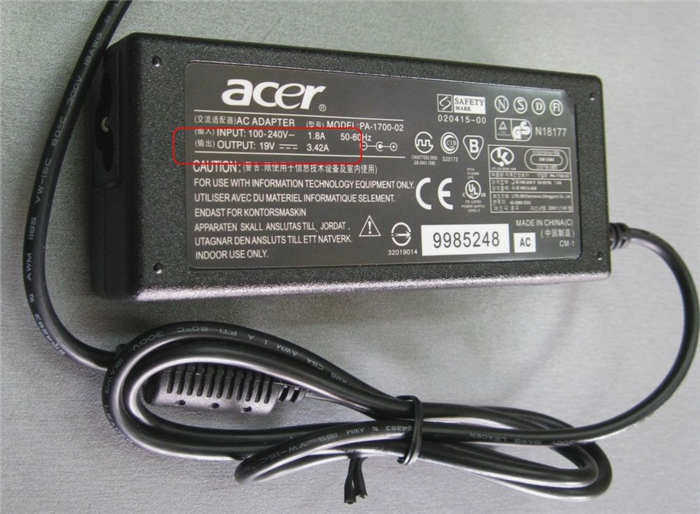

Этот способ требует минимальных технических знаний. Если вы хотите переделать шуруповерт в сетевую отвертку, можно использовать ненужное зарядное устройство для ноутбука, так как оно имеет схожие характеристики и легко найдется в любом доме. Первое, что нужно сделать, – проверить выходное напряжение зарядного устройства. Подойдут зарядные устройства на 12-19 В.
Важно проверить напряжение и ток зарядного устройства.
Вам потребуется доработать аккумуляторный блок, для этого его нужно разобрать и удалить все неисправные батареи.
- Снимите зарядное устройство с ноутбука.
- Отрежьте разъем и очистите провода от изоляции.
- Возьмите оголенные провода и припаяйте их. Если это невозможно, заклейте их изолентой.
- Проделайте в корпусе отверстие для кабеля и соберите конструкцию.

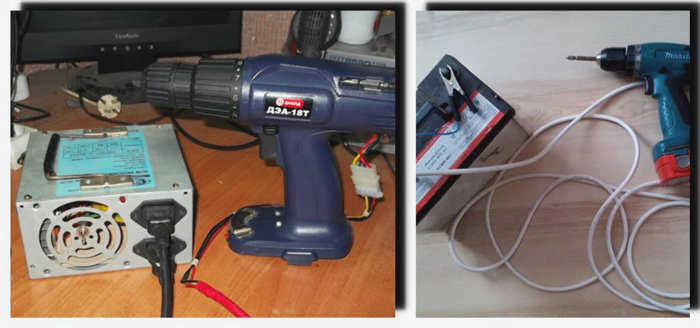

Использование внешнего источника питания от компьютера

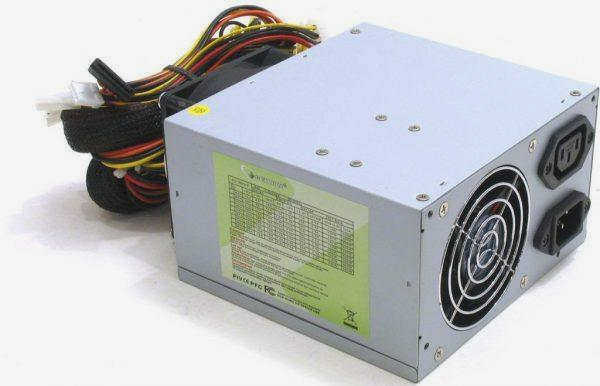

Далее вам понадобится блок питания формата AT. Вероятно, такой найдется дома, но вы легко можете купить старый рабочий блок питания в любом радиомагазине. Стоимость вряд ли будет высокой. Важно отметить, что достаточно источника питания мощностью 300-350 Вт и напряжением 12 В не менее 16 А.
Как превратить аккумуляторную отвертку в инструмент с питанием от сети без особых усилий
Аккумулятор аккумуляторной отвертки имеет гораздо меньший срок службы, чем двигатель и трещотка. Он выходит из строя, когда все остальное работает нормально. Если с вашей отверткой произошло то же самое, вы можете превратить ее из аккумуляторной в отвертку, работающую от сети 220 В.
Что вам потребуется:
- блок питания 12 В – http://ali.pub/45tmu2
- двухжильный кабель;
- пластиковая трубка 20 мм
- клейкая лента.
Чтобы снять корпус, необходимо извлечь батарею.
Внутри находится батарея, которую необходимо извлечь. Измерьте высоту устройства и отрежьте под нее два куска пластиковой трубки.

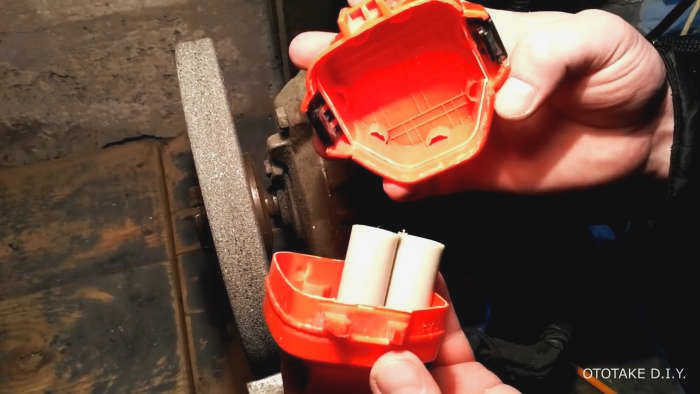

Эти трубки должны входить в батарейный отсек так, чтобы их можно было защелкнуть на месте. Их задача – удерживать контакты на месте. Возможно, потребуется обработать концы трубок напильником, так как они будут прилипать к внутренним выступам коробки.

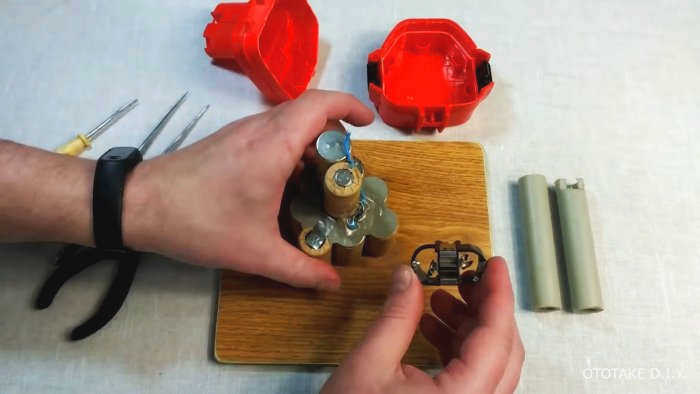

Отсоедините контактные пластины от ранее снятого батарейного блока. Их следует надеть на пластиковые трубки. Если диаметр пластиковых трубок недостаточен, их можно обмотать клейкой лентой. К контактным пластинам припаивается провод. Его нужно пропустить через трубки, обмотанные клейкой лентой.
