При такой конструкции КПД плиты увеличивается на двадцать процентов.
Как установить банную плиту своими руками: описание и пошаговая инструкция
Правильная установка плиты влияет не только на комфорт, но и на безопасность. Для более эффективного нагрева печи для бани важно правильно установить плиту, правильно ее расположить, сделать фундамент, подготовить стены и подключить дымоход. Правильная покупка и установка плиты обеспечит долгие годы приятного пара в сауне, не беспокоясь о безопасности себя и своих близких. Как установить банную плиту своими руками?
Существует два вида плит для сауны – кирпичные и металлические.

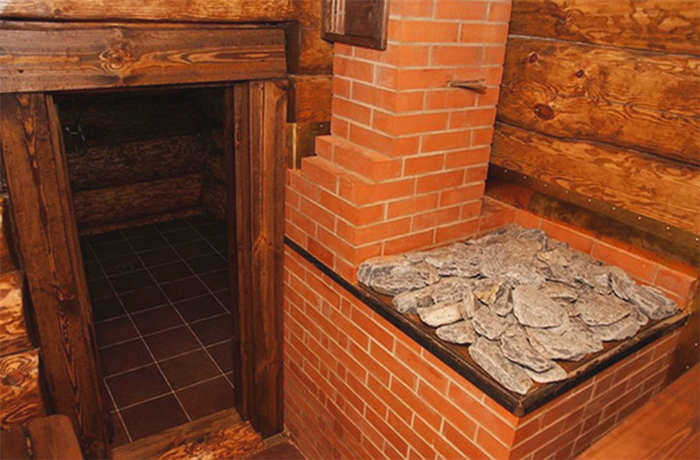

Кирпичная или металлическая банная плита
Кирпичная банная плита – это долгий и дорогой способ построить баню самостоятельно. Необходимо обладать профессиональными знаниями, а именно уметь хорошо класть кирпич, заливать фундамент и понимать, как работает каменная плита. Надежность и долговечность каменной плиты на несколько порядков выше, чем плиты из металла.
Для банной плиты используется специальный огнеупорный кирпич, иначе называемый шамотным. Для облицовки используется керамический кирпич.
Преимуществами кладочных плит являются
- пожарная безопасность;
- более длительное сохранение тепла
- возможность обогрева большой площади помещения сауны;
- простота использования;
- более плавный прогрев помещения;
- мягкий пар;
- минимальный контакт камней с открытым пламенем.
Металлическая плита

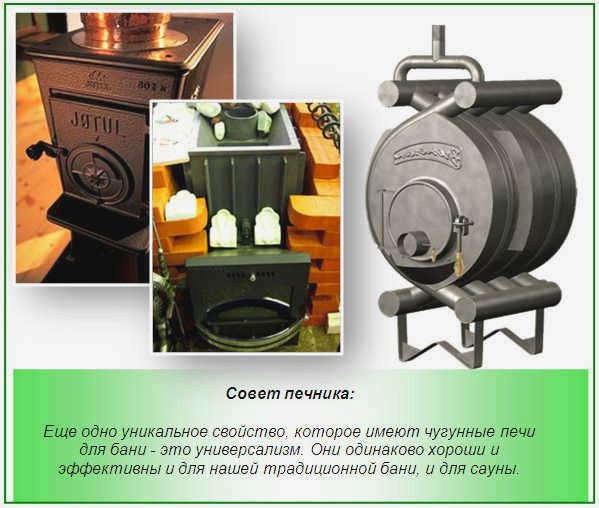

Металлические плиты изготавливаются из различных видов металлических сплавов. Чугунная плита является самой популярной, поскольку чугун быстрее нагревается и для приготовления пищи требуется меньше топлива. Вес этих плит колеблется от 100 до 400 кг. Как правильно установить чугунную банную плиту – ответ на этот вопрос будет раскрыт далее.
Как правильно выбрать место для установки банной плиты?
Для успешной установки чугунной плиты для сауны необходимо знать, как нагревается помещение. Когда плита нагревается, тепло распространяется с воздухом по всему помещению, равномерно прогревая все пространство. Это означает, что стены, предметы декора или другие препятствия не должны стоять на пути тепла.

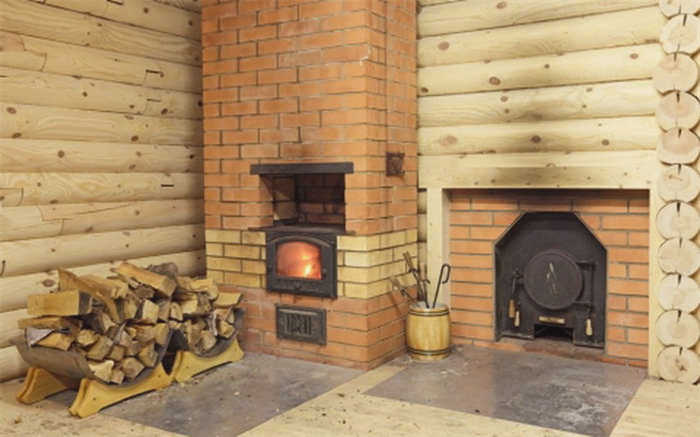

Как расположить банную плиту с баком для воды? Плита должна быть установлена так, чтобы в сауне было тепло как минимум в двух помещениях. Это парная и прихожая. Этого можно добиться, установив печь в стене между парной и прихожей.
Как установить печь для сауны? В целом, выбор подходящего места для установки котла является основным этапом при планировании сауны. На выбор этого места влияют следующие критерии:
- мощность плиты. Это влияет на размер очага и количество укладываемых камней. Простое эмпирическое правило для расчетов гласит, что на каждый квадратный метр помещения сауны требуется 1 кВт/ч;
- расположение очага и дымохода. Согласно правилам, горизонтальная часть дымовой трубы не должна быть длиннее 1 метра от плиты сауны;
- Стены, потолки и полы. От материала, из которого изготовлены стены, полы и потолки сауны, зависит минимальное расстояние от поверхностей, подверженных быстрому нагреву и воспламенению;
Примечание: Не рекомендуется устанавливать металлическую банную плиту в глубокой нише. Это существенно повлияет на срок службы плиты.
Требования к плите для сауны
При грамотном подходе самодельная плита для сауны ни в чем не будет уступать своему заводскому аналогу.
При выборе типа плиты важно учитывать ключевые особенности самой кабины сауны. Однако, независимо от выбранного варианта конструкции, плита для сауны должна отвечать нескольким основным требованиям, предъявляемым к любому прибору такого типа.
К наиболее важным из них относятся
- наличие необходимой тепловой мощности и возможности ее регулировки;
- наличие в конструкции парогенератора и теплоаккумулятора. Эти устройства позволят менять режимы влажности и температуры, делая посещение парной максимально комфортным;
- Отсутствие (или почти отсутствие) поверхностей, которые нагреваются до 150 градусов;
- Возможность регулировки конвекции.
Помимо этих пунктов, каждая банная плита имеет свои требования, касающиеся размеров камеры сгорания, пожарной безопасности и т.д.
Компактная банная плита

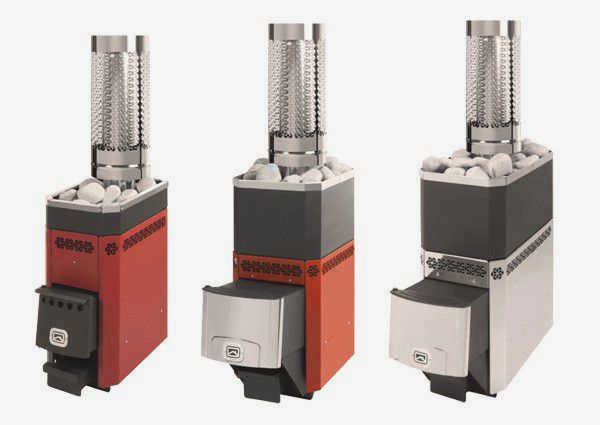

Цены на плиты для саун Sawo
Плиты для сауны Sawo
Первый вариант
Основное преимущество этого варианта заключается в том, что нет необходимости приобретать дорогостоящие материалы и он чрезвычайно прост в сборке.

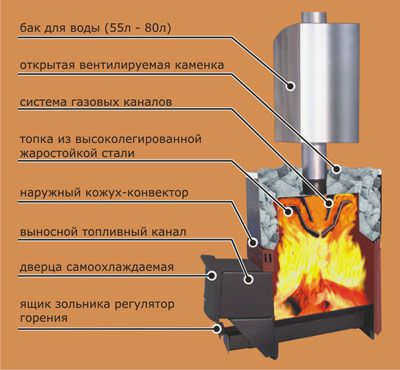

Основными конструктивными элементами такой плиты являются:
- металлический корпус
- кирпичная стена;
- дымоходная труба;
- бак для воды;
- очаг;
- чугунная решетка;
- камни.
Очаг был установлен в нижней части устройства, а бак для воды – в верхней.
Первый этап. Сварка корпуса банной плиты из листового металла. Рекомендуемая толщина материала – 0,5 см.
Оптимальные размеры такой плиты – 700х700х1600 мм. Если вам необходимо изменить размеры, пересчитайте их с сохранением пропорций.
Второй этап. Постройте очаг банной печи из огнеупорного кирпича. Соединяйте кирпичные элементы под прямым углом.

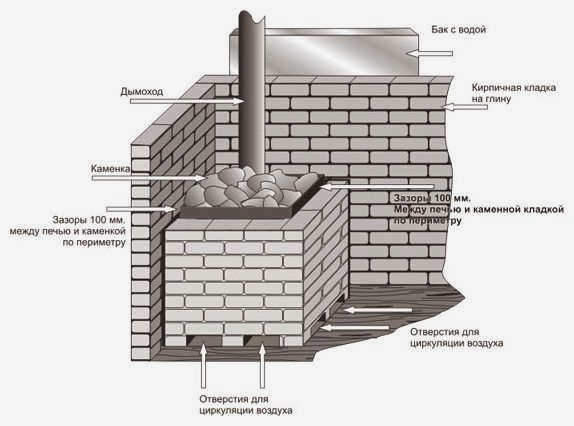

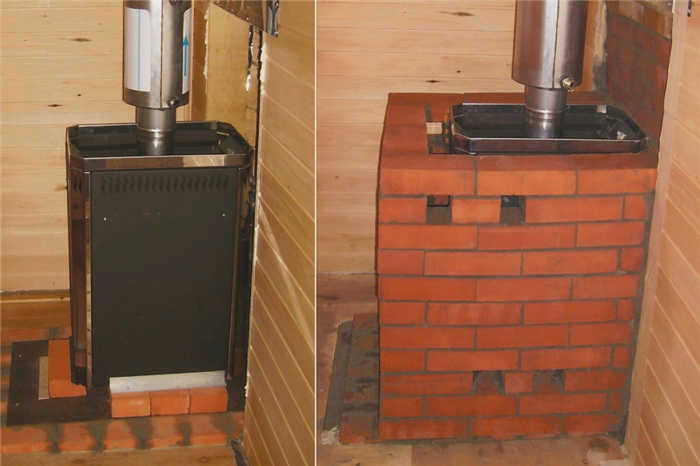

Третий этап. Обложите банную плиту кирпичом.
Типы
Самодельные печи очень часто используются для обогрева помещений. Они могут быть построены как из кирпича, так и из металла. Оба материала используются одинаково часто и пользуются популярностью.

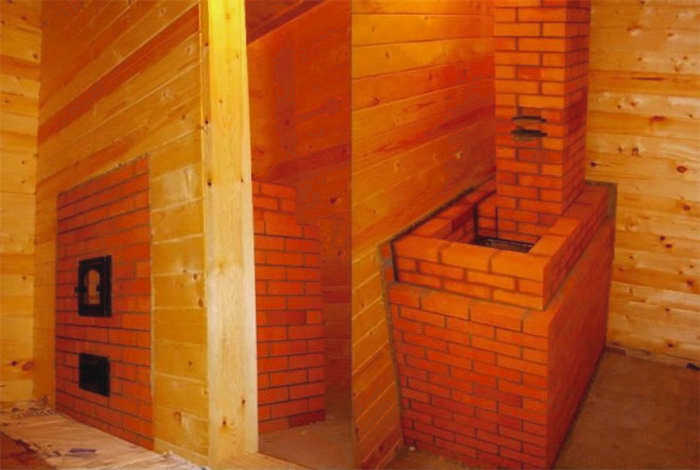

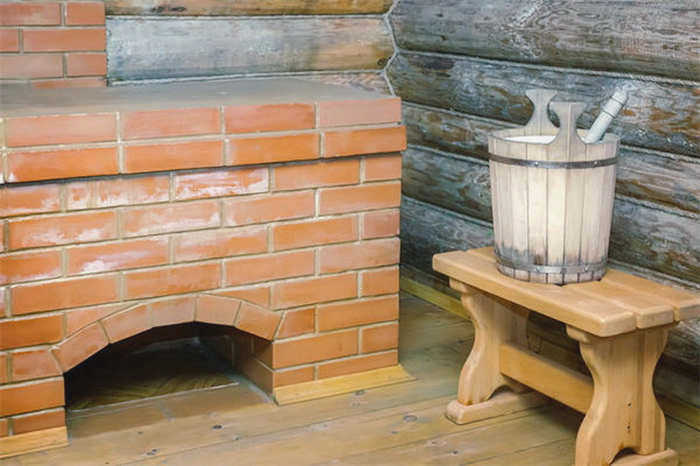

Из кирпича
У них есть один недостаток – они много весят, поэтому необходимо строить фундамент. Огнеупорный кирпич используется для кладки отопительной камеры, а красный обожженный – для украшения. Раствор состоит из глины и песка. Благодаря использованию глины он хорошо держит кирпичи и не разрушается при высоких температурах. Цемент не следует использовать для банной печи, так как при нагревании он будет растекаться.
Кирпичи укладываются в определенном порядке. Кирпичная плита состоит из очага, чугунных или стальных колес, дымохода и змеевика для горячей воды.

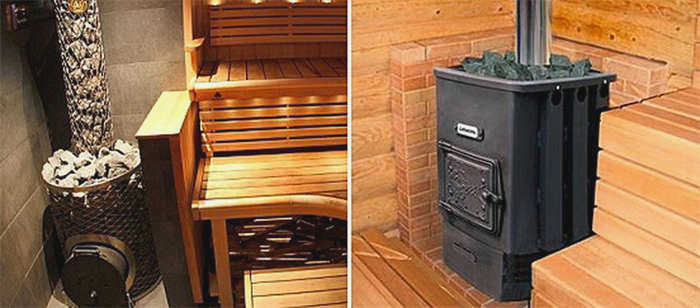

Металлическая
Для строительства таких плит выбирают металл, например, чугун или сталь. Металлические конструкции занимают меньше места, чем кирпичные. Они обладают хорошими теплоотводящими свойствами.
Современные кухонные плиты теперь имеют две камеры сгоранияи они очень мобильны. Одна из них предназначена для твердого топлива, а другая – для газа, образующегося в первой камере.
Такая конструкция повышает эффективность плиты на двадцать процентов.
Единственным недостатком чугунной плиты является то, что ее поверхность большая и сильно нагревается. Поэтому нужно быть очень осторожным, чтобы не обжечься. Такая установка называется газовой плитой. Если вы собираетесь строить чугунную плиту самостоятельно, обязательно изучите проект и проконсультируйтесь с опытным специалистом, чтобы избежать несчастных случаев.
Советы по выбору

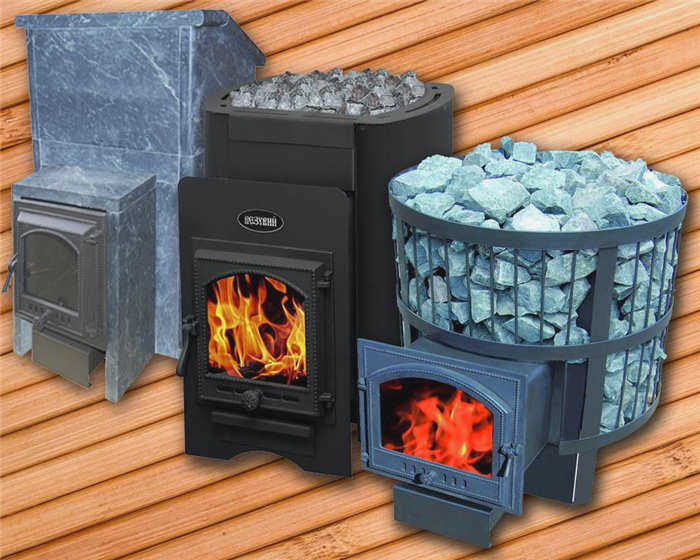

Когда дело доходит до выбора типа плиты для сауны, предпочтительнее модель из металла. При использовании металлической каменки воздух нагревается быстрее. Процесс нагрева занимает всего час или два, в то время как кирпичные устройства могут нагреваться полдня. А в современном мире никто не любит тратить время на ожидание.
Если сравнивать заводские и домашние сауны, то они не сильно отличаются. В первую очередь это цена, простота установки и эстетическая сторона.
Заводская
Такие плиты имеют красивый и аккуратный внешний вид. Производители постоянно проводят новые исследования, разрабатывают новые технологии. Конечно, у них есть и свои недостатки. Это и высокая цена, и тонкий материал, который быстро прогорает в бане, и необходимость подстраиваться под заводской дизайн.
Если это новая комната, то особых проблем нет, но если мы меняем только плиту, то установка будет проблемой, так как комнату придется перепланировать.
Бытовые
Бытовые плиты совсем не плохи. Они не только надежны, но и стоят дешевле, чем приборы заводского производства. В основном они изготавливаются из металла толщиной до шести миллиметров. Снаружи это может выглядеть не очень красиво, но плиту можно спрятать за кирпичным экраном.
Не стоит опасаться, что плиты ручной работы будут отставать от фабричных в технологическом плане. Ведь настоящим умельцам достаточно посмотреть на готовое изделие, и они смогут сделать то же самое.
Если вопрос заключается в том, из чего сделать самодельные плиты для бани, то ответ неоднозначен. Ведь у каждого материала есть свои преимущества и недостатки. Используя такие материалы, как бочки или цилиндры, можно избежать одной из главных проблем – швов. Именно из-за них чаще всего разрушается металл.
Печь
Это наиболее подходящий вариант. Ее преимущество – компактность, поэтому ее можно установить даже в компактной паровой бане. Ее стандартная ширина составляет 52 сантиметра, длина – 103 сантиметра, а высота без трубы – 140 сантиметров. Этот тип плиты может поместиться даже в моечной, экономя место в парной.
Типы конструкций
Сам топливник, ввиду высоких температурных нагрузок, изготавливается из жаропрочного сырья с хорошей теплоотдачей: толстостенной стали, жаропрочного (шамотного) кирпича, камня.
Бытовые чугунные плиты для бани можно разделить по конструктивным особенностям.
- Корпус плиты располагается вертикально или горизонтально к полу;
банная печь вертикально загружается дровами, а сама печь помещается в корпус печи.Трехкамерная банная плита горизонтально загружается дровами, банная плита и бак для воды располагаются над топкой:
- металлические плиты с дверцей топки в прихожей или в парной;
- банная плита, размещенная внутри или сверху банной плиты;
- с баком для воды или без него.
Плита с вертикальным очагом занимает меньше места в сауне, но дрова сгорают быстрее, так как пламя занимает весь объем очага. Чтобы поддерживать постоянную температуру в сауне, придется чаще подкладывать дрова, что совсем не удобно. Если плита для сауны расположена горизонтально, она дольше горит, но при этом занимает больше места в парной, поэтому очаг лучше располагать в прихожей. Когда банная плита установлена в прихожей, она занимает меньше места в бане, а очаг может быть длиннее, что дает больше места для сжигания дров и делает парилку чище. Если топить банную печь таким образом, то она будет обогревать и сауну, и кухонное помещение, но для пополнения запасов дров вам придется покинуть помещение.
Чтобы понять, что такое закрытая или открытая каменка, нужно знать, что такое банная плита. Это камера из металла или толстой сетки, в которую помещаются камни. Каменка может быть открытой или закрытой. Объем камеры определяется владельцем исходя из размеров помещения, плиты и своих желаний – больше камней, больше пара. Важно, чтобы каменка была способна нагреть камни до нужной температуры; для сауны площадью 14 квадратных метров достаточно каменки размером 30x40x30 см. Если вы хотите нагреть закрытую каменку, вам нужно убедиться, что в камере для камней над каменкой есть люк для доступа к дну каменки.
Схемы и размеры

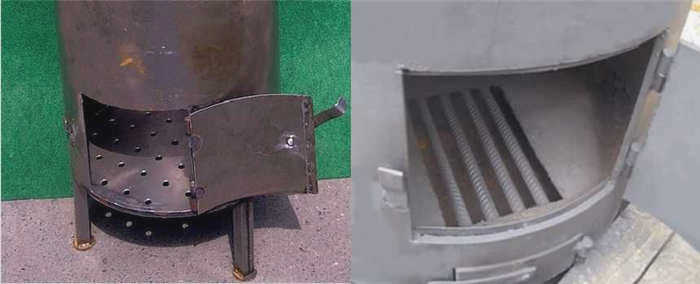

Готовые очаги и двери могут сделать изготовление печи для сауны быстрым и легким, но отверстия должны соответствовать размерам печи для сауны. Можно самостоятельно изготовить детали нужного размера. Самый простой способ изготовления плиты – использовать газовый баллон.
Схема изготовления такой плиты из старого газового баллона
Легко сделать плиту, используя в качестве корпуса трубу, так как воздушный поток вокруг стенок корпуса улучшает теплоотдачу. Практически бесшовный корпус более надежен и прослужит гораздо дольше, а круглый очаг легче чистить. Чтобы рассчитать длину выносного очага, необходимо знать толщину стены, примыкающей к помещению сауны.
Чертежи металлической банной плиты с мантией из трубы диаметром 530 мм, люк для очага расположен в смежном помещении:
Плита "три в одном" также изготовлена из трубы диаметром 530 мм. Отличие этой плиты от предыдущих вариантов заключается не только в ее расположении относительно пола. Плита состоит из трех частей: очага, каменки и бака для воды, расположенных вертикально одна над другой. Очаг нагревает камни, а вода нагревается от камней. Камни и вода нагреваются за счет температуры дымохода, который находится внутри каменки и бака для воды. Объем камер можно варьировать по желанию, но учтите, что если вы увеличите размер топки, вам придется реже добавлять дрова, так как они будут дольше гореть. Более крупная каменка дольше нагревается и дольше поддерживает температуру.
Чертеж с размерами вертикальной трехкамерной каменки
К первым двум моделям можно добавить бак для воды и плиту для сауны, но не одну на другую. Количество и размер камер зависит от температуры, которую вы хотите нагреть, а также от температуры воды.
Корпус банной печи практически любой конструкции и размера можно замуровать снаружи, но проще, если он имеет простую конфигурацию. Самое главное – он должен быть изготовлен из толстой конструкционной или жаропрочной стали. Внутреннюю часть любого очага можно выложить кирпичом, но это гораздо сложнее. Следует сразу предусмотреть очаг большего размера, учитывая кирпичную кладку и избегая повышенного риска возгорания, как описано выше.
