Как сделать катушку для шланга своими руками

При необходимости, Вам не нужно разматывать шланг на всю длину..

Содержание

3 Способа сделать катушку для воздушного шланга

Шланги длиной более 3-4 метров лучше хранить свернутыми. Это относится как к садовым поливочным шлангам, так и к воздушным шлангам.

В этой статье мы рассмотрим процесс создания самодельной катушки для шланга, которая идеально подходит для хранения и транспортировки воздушных шлангов. Вот несколько вариантов, которые стоит рассмотреть прямо сейчас.

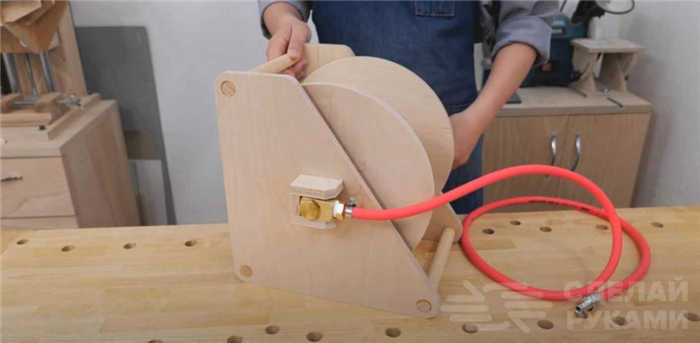

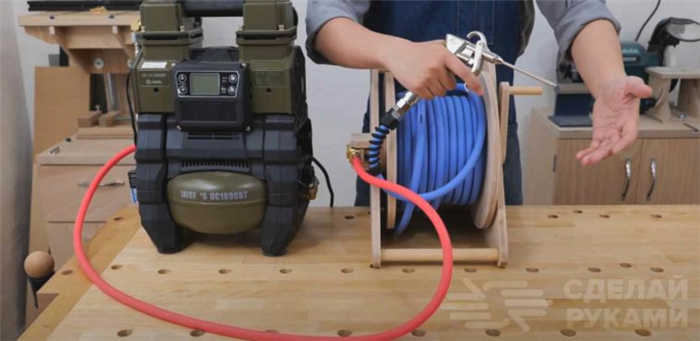

Настенная катушка для воздушных шлангов из фанеры

Для изготовления барабана для шланга используется фанера – листовой материал. Толщина листа 18-20 мм будет более чем достаточной.

Основные шаги

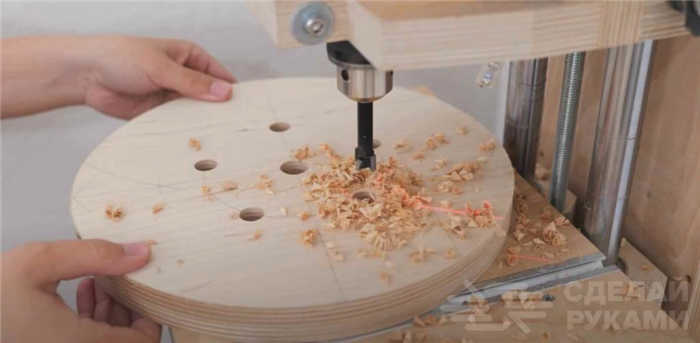

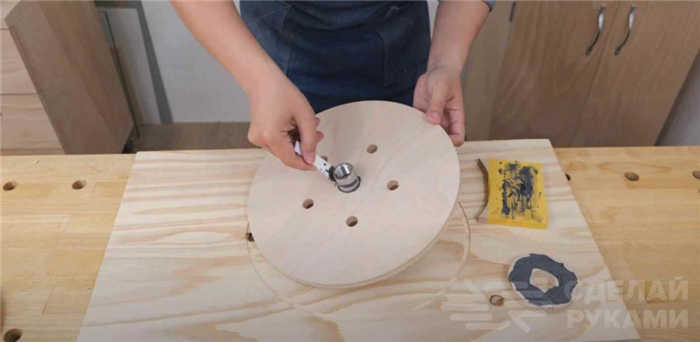

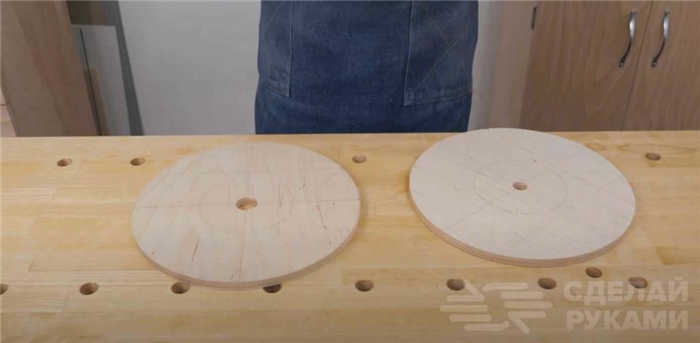

Сначала вырежьте из фанеры два одинаковых круга – боковые стороны барабана. Просверлите отверстия в центре, а затем просверлите еще несколько отверстий для соединений с помощью деревянных палочек.

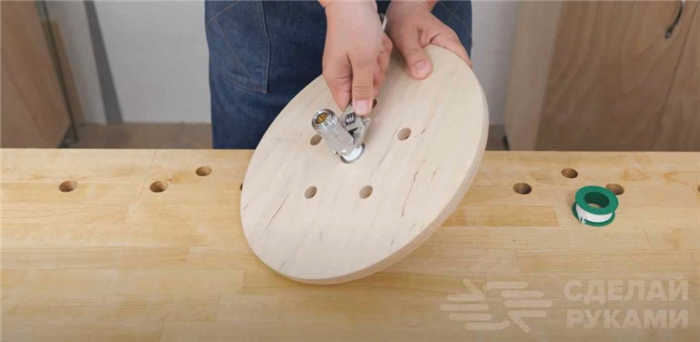

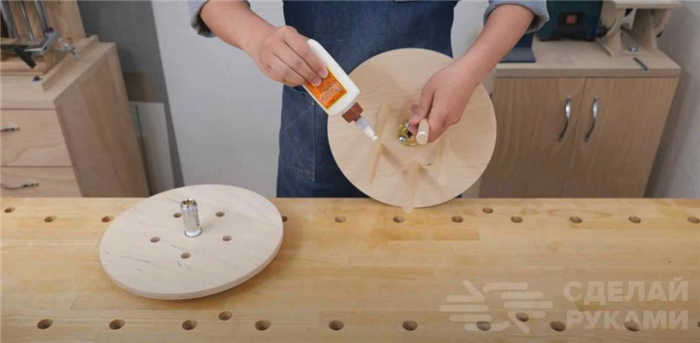

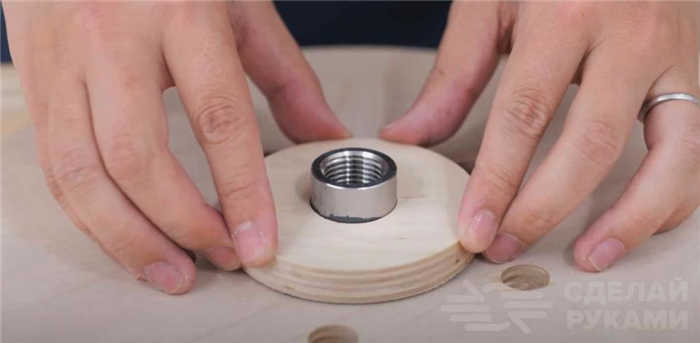

Затем возьмите одну из боковых частей и приклейте к центральному отверстию кусок стальной трубы с внутренней резьбой.

Поместите круглый кусок фанеры на внешнюю сторону трубы. Изнутри прикрепите быстросъемное устройство.

Поместите ручку в центр отверстия с другой стороны катушки. На следующем этапе соедините две стороны деревянными палочками.

Портативная катушка для поливочного шланга

Чтобы сделать самодельную катушку для шланга, нам понадобятся:

стальной стержень диаметром 10 мм;
труба 15х15 мм с толщиной стенки 2 мм;
Муфты с быстросъемными соединениями;
Обрезки пластиковых труб и стальные фитинги.

Основные этапы работы

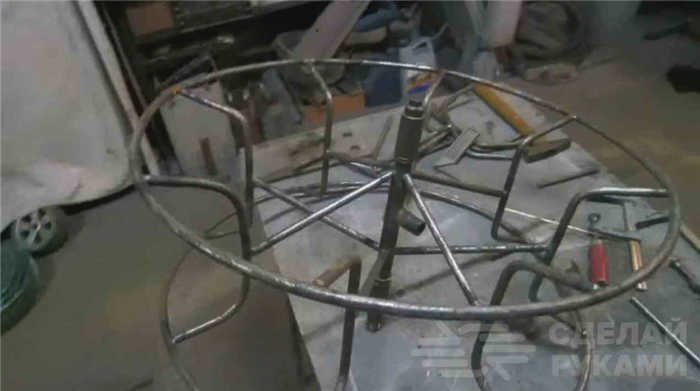

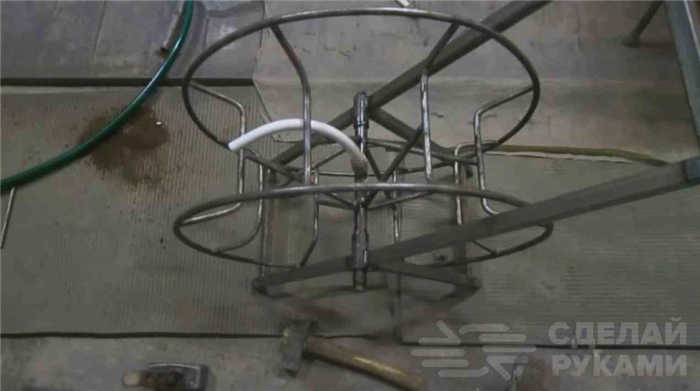

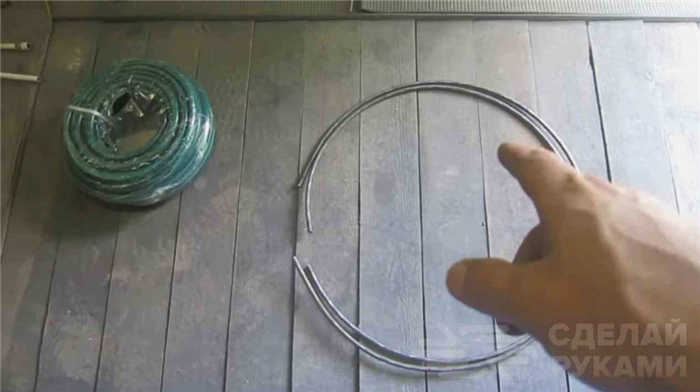

Сначала отрежьте два прута соответствующей длины и сделайте из них два обруча (диаметром 50-60 см).

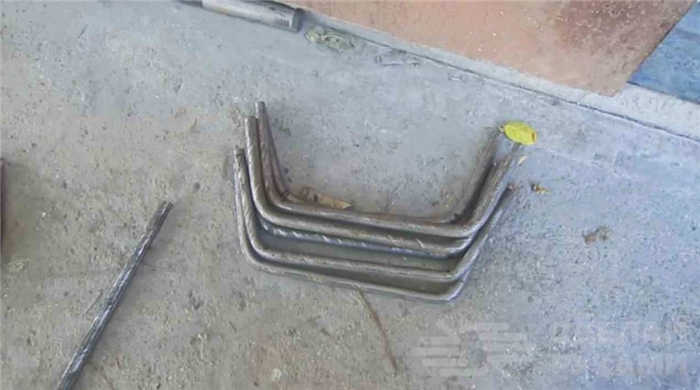

Затем с помощью шлифовальной машины отрежьте от прута 16 полуфабрикатов длиной около 30-35 см. Сделайте из них скобы.

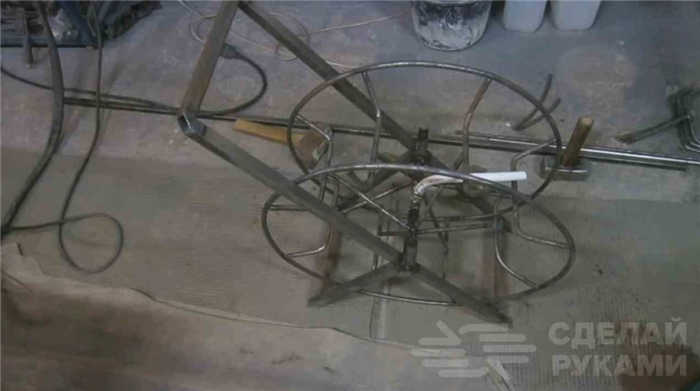

На следующем этапе отрежьте еще несколько прутьев для формирования спиц. Затем соберите намоточный барабан, сварив все детали вместе.

Сделайте кронштейн из профильных труб. Приварите его к основной конструкции.

Чтобы облегчить перемещение барабана, можно приварить ролики к профильным трубам в нижней части барабана. Если вы хотите использовать стационарную катушку, ролики не нужны.

Катушка из автомобильных дисков

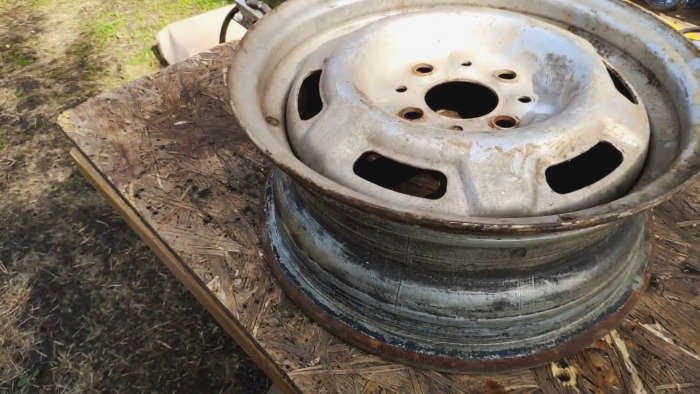

Чтобы садовый шланг не приходилось постоянно сматывать и наматывать, можно сделать мобильную катушку для шланга. Для этого можно использовать старый запасной обод от автомобиля. Кроме того, вам понадобится кусок круглой трубы и фитинги.

Самодельная мобильная катушка для шланга не только упрощает хранение садового шланга, но и облегчает его транспортировку.

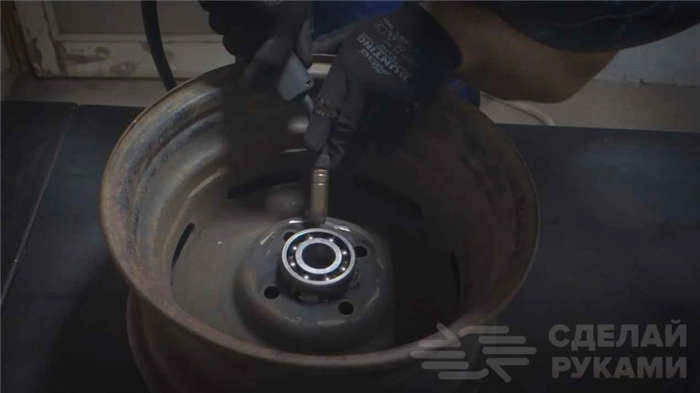

Прежде всего, рекомендуется отшлифовать обод колеса (особенно если он сильно заржавел) с помощью болтореза. Затем приварить к нему подшипник.

Возможно, вам также будет интересно прочитать, как сделать флюгер из колец своими руками. Сами кольца сделаны из металла, а ротор – из пластиковой трубки.

Как сделать переносную катушку для шланга

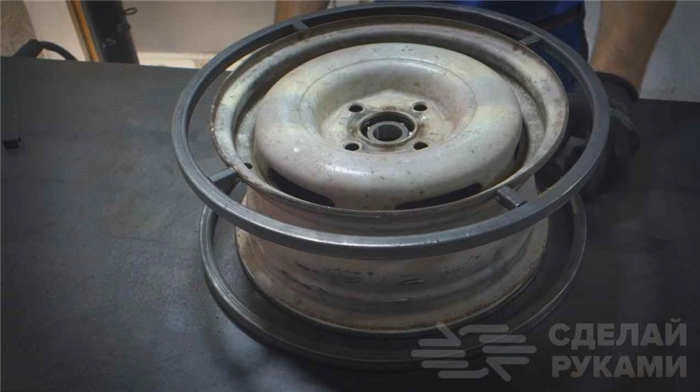

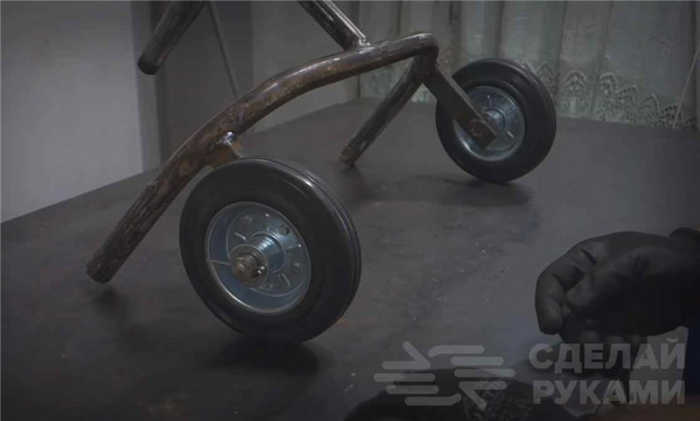

Отрежьте два куска профильной трубы и сделайте из них кольца. Для этого вам понадобится профилегиб. Вы можете сделать его самостоятельно из металлолома. Приварите кольца к ободу колеса, как показано на рисунке ниже. Удалите заусенцы со швов шлифовальным кругом или шлифовальной машинкой. Из отрезков круглой трубы сварите подставку для катушки. К ней приварите опоры для колес, а также кусок трубы с резьбой (для подключения разбрызгивателя и шланга для воды).

Как сделать свой выбор?

Перед покупкой катушки следует обратить внимание на следующие моменты:

Диаметр конструкции. Это особенно важно, так как позволяет наматывать шланг на разную длину.
Тип катушки для шланга. Бывает стационарный тип, который крепится к стене, или мобильный тип, который имеет колеса и может быть легко перемещен с места на место. Автоматические, которые не требуют усилий для сматывания, и механические, которые требуют сматывания шланга вручную.
Производитель, который подтверждает качество продукта необходимыми документами.
Стоимость.

Как сделать катушку своими руками?

Если нет необходимости покупать катушку для шланга, ее можно сделать самостоятельно из подручных материалов. Это может быть пластиковое ведро, автомобильный диск, остатки полипропиленовой трубы и кусок фанеры.

Инструменты и материалы

Рассмотрим, как сделать катушку для шланга поливальной машины без материальных затрат. Для изготовления барабана все использовали пластиковые ведра на своем участке.

Необходимые материалы:

пластиковое ведро; чем больше диаметр, тем длиннее шланг можно намотать на него;
фанера;
ручка от старой мебели.

В процессе изготовления потребуются следующие инструменты:

винты;
лобзик
дрель;
измерительная лента;
напильник;
маркер;
отвертка;
6-9 стальных шариков.

Производственный процесс

Пошаговый процесс изготовления:

В зависимости от размера шланга и его материала выберите пластиковое ведро.
Измерьте высоту, наибольший и наименьший диаметр. Диаметр измерять не обязательно, но вы можете нарисовать дно и верх ведра на куске фанеры.
Выбирайте фанеру с несколькими слоями. Маркером нарисуйте на ней размеры и сравните их с оригиналом.
С помощью лобзика вырежьте круги так, чтобы они оставались внутри, а не на линии отреза.
Поместите круг меньшего диаметра на дно ведра.
Расположите дерево и отметьте маркером высоту ведра.
Вырежьте по отмеченной линии.
Поместите дерево на дно ведра, положив фанерный круг.
С помощью маркера отметьте периметр.
Просверлите отверстия для крепежа.
Расположите древесину в соответствии с разметкой.
Вкрутите шурупы с внешней стороны.
Затем положите в ведро круглый диск из дерева.
Поместите большой круг сверху.
Закрутите шурупы с помощью отвертки.
Постарайтесь, чтобы получившаяся конструкция поместилась в ведро.
Прикрутите мебельную ручку к фанерному кругу большего диаметра.
Отметьте параллельные прямые линии на боковой стороне ведра по всей его длине. Если у вас длинный шланг, расстояние между прямыми линиями потребуется больше.
Вырежьте отверстия с помощью лобзика.
В круге большего диаметра просверлите отверстие для выхода шланга.
Чтобы не повредить шланг, удалите заусенцы по краям отверстия.
Положите стальные шарики на дно ведра, между пластиковой частью и маленьким фанерным кругом, чтобы легче было вращать катушку.
Поместите катушку в пластиковое ведро.
Проденьте конец шланга через боковой паз и вытяните его через отверстие в верхней части.
Установите распылительный рукав.

Материалы:

любая труба, желательно потоньше;
ступица колеса;
обод колеса;
удлинительная гайка M10;
дюбель М10;
деревянная заготовка для ручки.

Процесс изготовления катушки

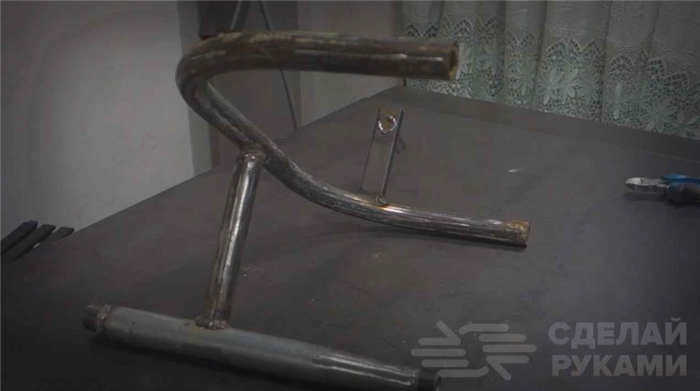

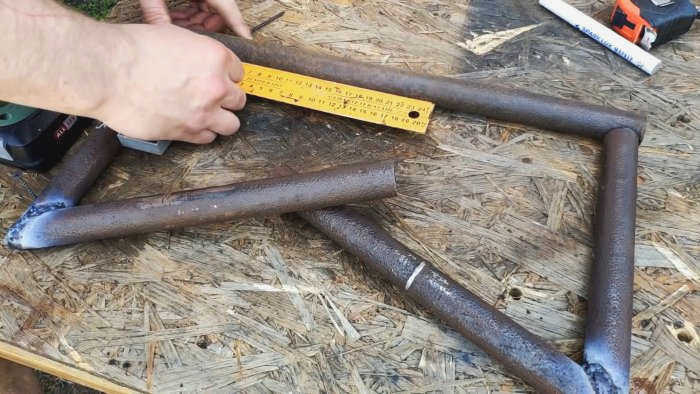

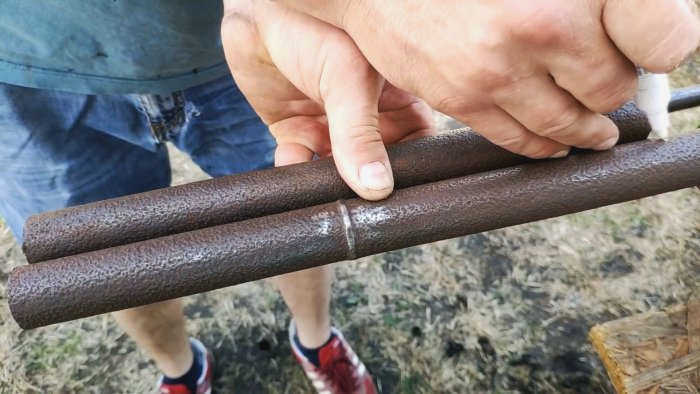

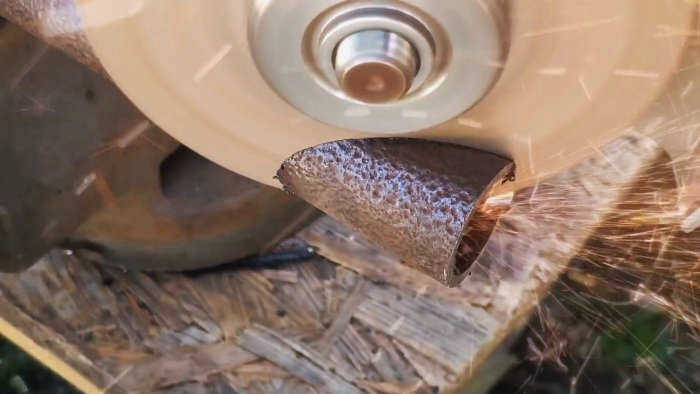

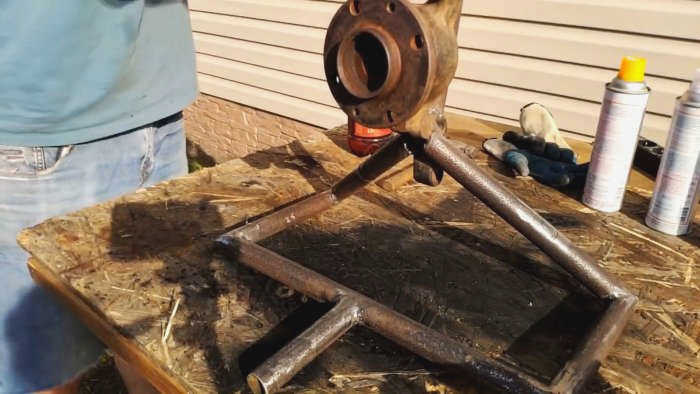

Из имеющейся трубы нужно сварить раму с подошвой, на которой будет установлена ступица с закрепленным на ней колесным диском. Последний будет служить катушкой для намотки шланга. Рама сваривается любого размера, исходя из имеющегося диска.

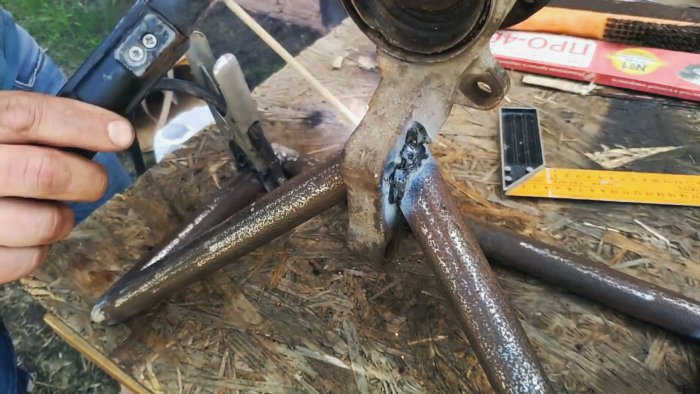

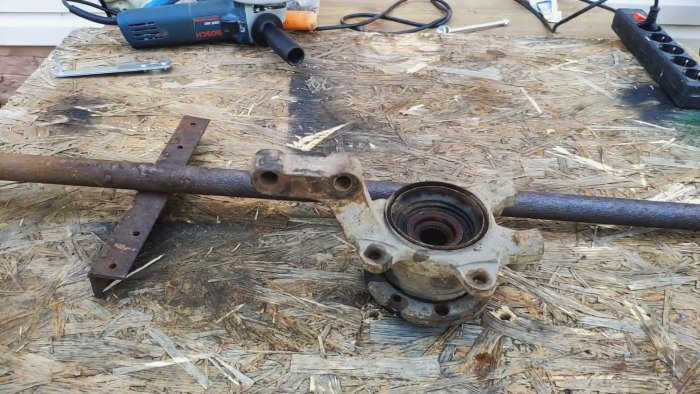

Ступица приваривается к стойке, к которой крепится диск. Затем к раме приваривается вертикальная труба с ручкой для переноски катушки. Для повышения устойчивости подошву можно расширить, приварив к ней одну горизонтальную трубу.

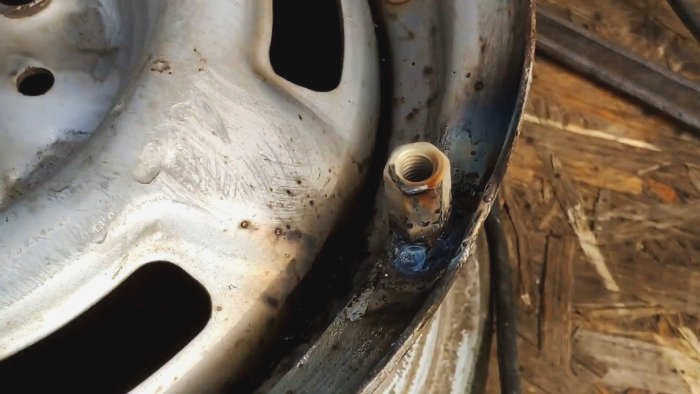

Затем необходимо подготовить диск. К нему приваривается удлинительная гайка для крепления ручки для вращения катушки.

Вам понадобятся

Пластиковое ведро для водной эмульсии;
небольшой кусок ламинированной фанеры
несколько шурупов и стальных шариков;
мебельная ручка.

Чтобы выполнить работу быстро и качественно, нам понадобятся лобзик, электродрель, шуруповерт, а также рулетка и маркер. В принципе, можно использовать и ручные инструменты, что несколько усложнит работу.

Процесс изготовления катушки для садового шланга

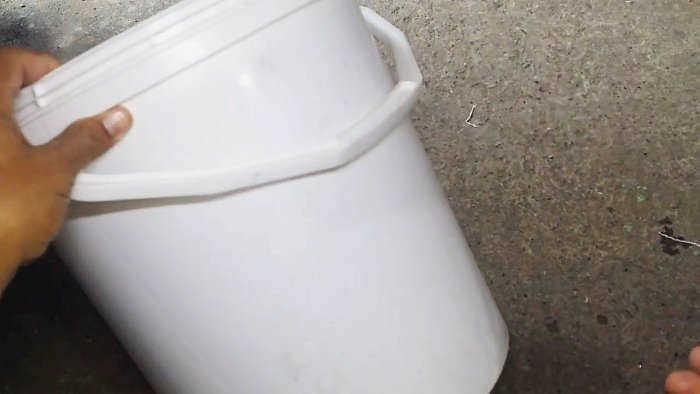

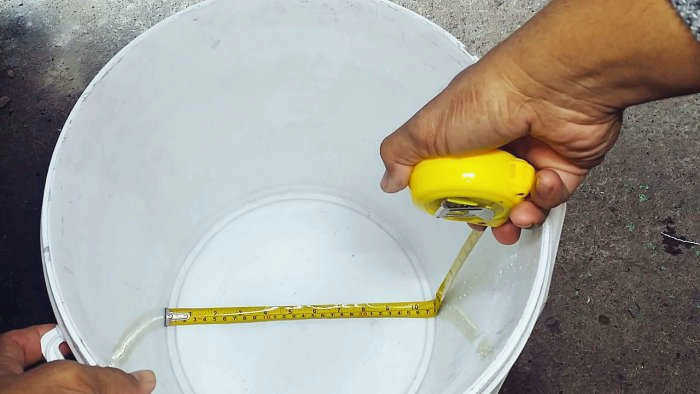

Начните с ведра – чем оно больше, тем вместительнее будет катушка для шланга. Измерьте размеры: наибольший и наименьший диаметр и высоту нашей емкости.

Перенесите эти измерения на фанерную поверхность. Можно обойтись без измерений, нарисовав карандашом на фанере дно и верх емкости.

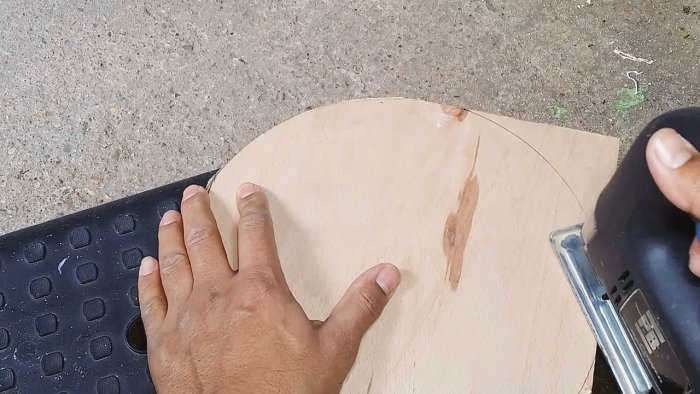

С помощью электрического лобзика вырежьте из листа фанеры круги в соответствии с отметками.

Поместите меньший круг из фанеры на дно ведра.

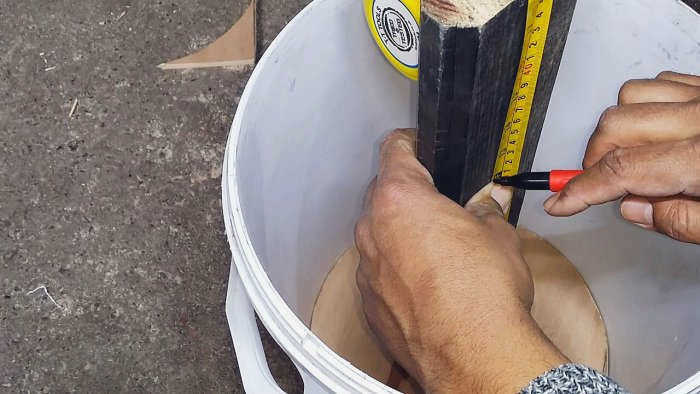

Положите сверху деревянный брусок, выровняйте его по центру и отметьте на нем высоту ведра с учетом толщины фанеры.

Обрежьте древесину в соответствии с отметками.
Отцентрируйте древесину на "нижнем" круге и отметьте периметр маркером.

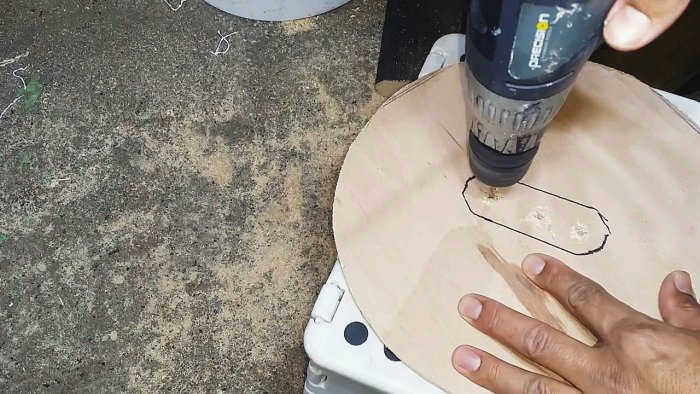

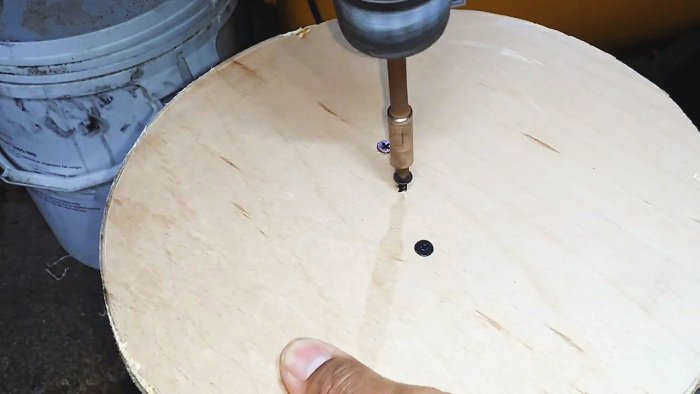

Просверлите три отверстия для крепежных винтов внутри контура периметра.

Расположите дерево точно по отметкам на фанерном круге, переверните его и просверлите три отверстия для шурупов до упора.
