Как сделать короб в ванной закрыть трубы

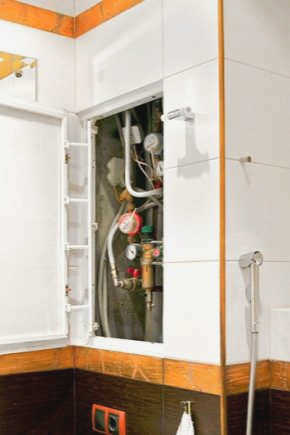

Рис. 9 Каналы для труб, установленные на заводе, с плиткой

Как сделать канал для труб из гипсокартона в туалете

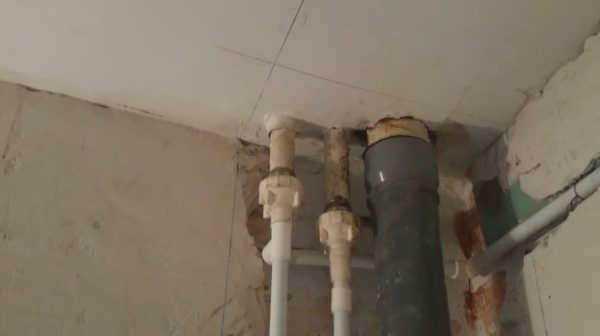

В туалете квартиры в многоэтажном доме находятся вертикальные канализационные и водопроводные трубы. Их вид обычно портит интерьер, поэтому важно их хорошо спрятать. В разделе ниже вы узнаете, как построить канал для труб из гипсокартона и какие эффективные методы существуют для установки каркаса и внешней отделки.

Преимущества

Стояки обычно проходят по всем этажам, от них отходят канализационные и водопроводные выходы к каждой ванной комнате квартиры. Кроме того, они, к сожалению, выглядят не очень эстетично. В любом случае, все домовладельцы, которые заботятся об интерьере своих квартир, стараются их замаскировать. В новостройках часто устанавливают перегородки, но их качество обычно оставляет желать лучшего, поэтому лучший вариант – сделать прочный и красивый короб для труб в туалете своими руками.

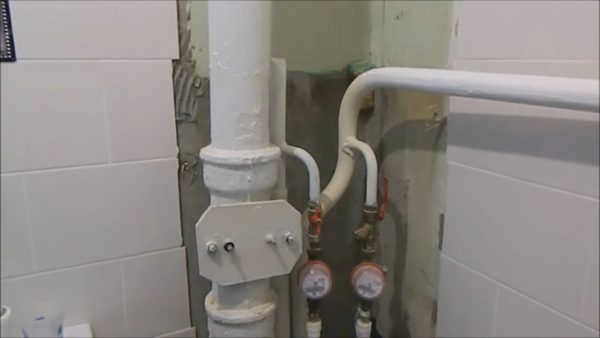

Каналы труб в общем или раздельном туалете не должны быть полностью закрыты, так как там обычно стоят счетчики воды, а также необходимо всегда иметь доступ к стояку в случае протечки. Поэтому бытовые варианты могут быть съемными или со встроенными дверцами.

Очень эффективно делать короб воздуховода из гипсокартона, так как это легкий, относительно дешевый и простой в обработке материал. Он крепится к каркасу из металлического профиля с помощью шурупов или саморезов. Для влажных помещений, таких как ванные комнаты, рекомендуется использовать влагостойкий гипсокартон. Преимущество этого материала в том, что после монтажа его можно облицевать любым способом: шпаклевкой, водостойкой краской, керамической плиткой или панелями ПВХ. Часто предпринимается попытка отделать гипсокартонный короб в том же стиле, что и стены, в результате чего интерьер туалета становится наиболее удачным.

Профессионально установленный сплошной гипсокартонный канал для труб в туалете будет иметь следующие преимущества:

• улучшает внешний вид помещения, выглядит эстетично;
• защищает от шума текущей воды, служит дополнительной защитой от влаги и теплоизоляцией;
• Заподлицо и аккуратно расположенные дверцы канала обеспечивают эффективный доступ к канализационному стояку и счетчикам воды;
• Гладкая поверхность гипсокартона помогает скрыть неровности, протечки и другие дефекты стен;
• Это прочный, долговечный и влагостойкий материал.

Пластиковый короб

Другим часто используемым материалом для скрытия коммуникаций являются панели ПВХ. Воздуховоды из пластиковых труб в ванной комнате чаще всего устанавливаются, если стены и/или потолок были или будут облицованы пластиком. Воздуховоды из пластиковых труб чаще всего используются, если стены и/или потолок были или будут облицованы пластиком.

Сборка каркаса

Каркас, как и короб LVL, собирается из направляющих и стоечных профилей по аналогичной схеме:

• Направляющие крепятся к стене с помощью дюбелей.

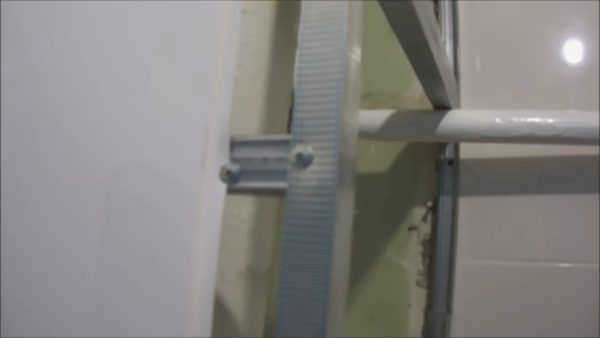

• Внешний угол формируется с помощью профиля, закрепленного на перемычке. Все элементы металлического каркаса крепятся с помощью саморезов длиной 13 или 16 мм.

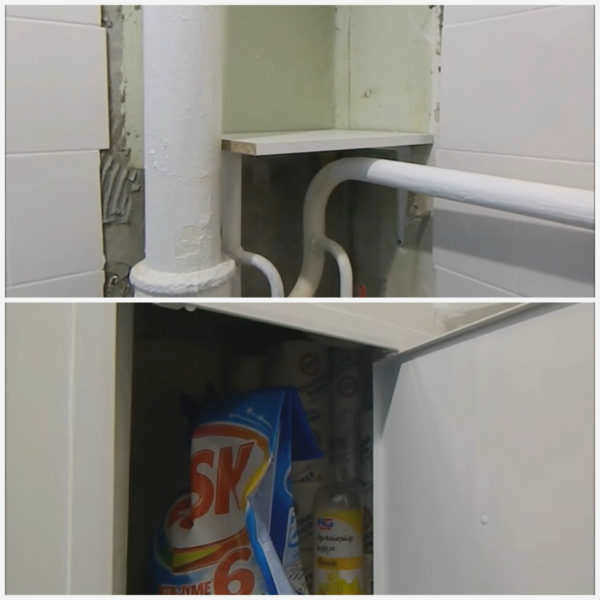

Совет: Если за трубами есть свободное пространство, можно использовать любые уголки для крепления деревянной полки, а затем установить дополнительную заслонку в обшивке. Таким простым способом можно создать практичное место для хранения средств для уборки или других предметов.

Каркас

Каркас обшивается обычными пластиковыми панелями. В зависимости от размера рамки можно выбрать ширину 10 или 25 см. Каркас обшивается в таком порядке:

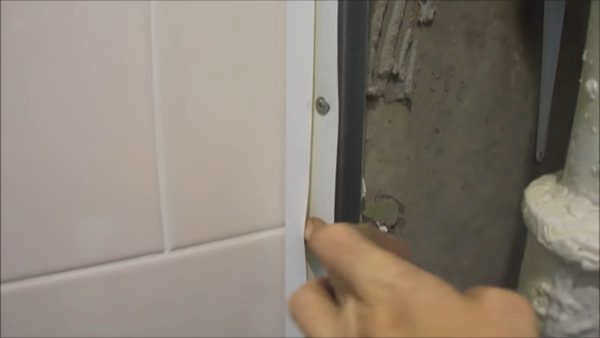

1. Возле стены к раме крепится стартовый профиль, в который вставляется край панели.
2. Один край пластиковой панели устанавливается в профиль, а свободный край прикручивается к металлическим перемычкам с помощью саморезов.
3. Следующая панель соединяется с первой и обрезается по краю рамы. Обрезанный край также крепится к профилю с помощью саморезов.

Варианты откидных коробов

Подводя итог, рассмотрим четыре способа изготовления откидного короба в ванной комнате, чтобы в случае аварийной ситуации или замены стояка вы могли получить к нему доступ и не пришлось ломать всю конструкцию.

Способ 1

Гипсокартонный короб устанавливается на независимую каркасную конструкцию, которая не крепится к стене. Сам короб приклеивается к уже уложенной плитке с помощью однокомпонентного полиуретанового клея. Для демонтажа короба отходящие трубы оснащены быстросъемными фитингами американского типа. Если необходим полный доступ к стояку, клей следует аккуратно срезать ножом или другим острым предметом, а короб аккуратно отложить в сторону.

Способ 2

Другой вариант съемного короба – рама крепится к стенам обычным способом. Затем из каркаса вырезаются полосы гипсокартона, чтобы подогнать их под обшивку, но не прикручивать к направляющим. Облицовка крепится к каркасу после приклеивания плитки к гипсокартону: в каркасе сверлится отверстие и вкручивается саморез. Если необходим доступ к трубам, саморезы откручиваются и вся облицовка (гипсокартон + плитка) аккуратно снимается.

Способ 3

Чтобы облегчить снятие и демонтаж гипсокартонных коробов, некоторые мастера предлагают использовать прозрачный силикон вместо плиточного клея на цементной основе. Этот способ крепления хорошо работает, если основанием является гипсокартон. Если на плитку нанести тонкий слой силикона, она не будет плавать на подложке, а если требуется толстый слой герметика, следует использовать пластиковые крепления, чтобы предотвратить соскальзывание плитки. Если такой короб необходимо демонтировать, это сделать гораздо проще, чем если бы плитки были приклеены цементным клеем. Слой герметика срезается с края инспекционной заслонки с помощью пилы по металлу. Благодаря использованию прозрачного силикона можно увидеть, где находятся саморезы, крепящие гипсокартон, и демонтировать всю конструкцию.

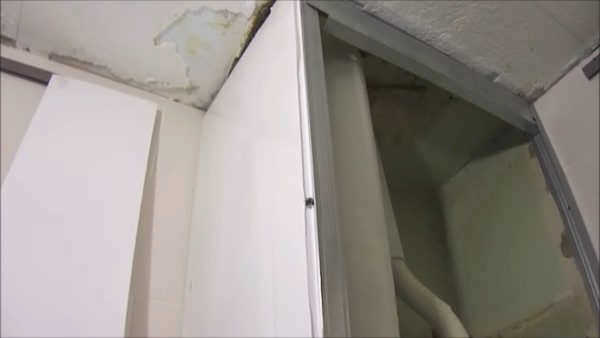

Гипсокартонный короб в ванной комнате

Начнем с гипсокартона, как более популярного и универсального варианта. Работать с этим материалом – одно удовольствие. Он прост в обращении и позволяет устанавливать конструкции практически любой конфигурации.

Инструменты

Для работы нам понадобится следующий набор инструментов:

Таблица 1 Инструменты для работы.

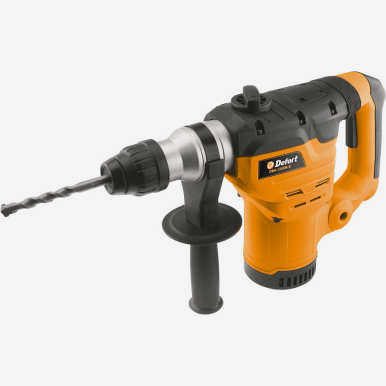

Перфоратор

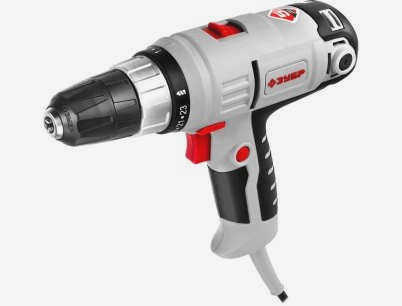

Отвертка, показанная здесь

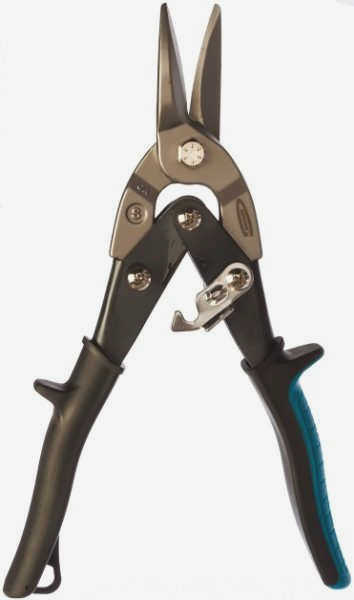

Ножницы по металлу

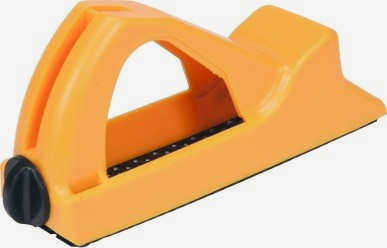

Пила для гипсокартона

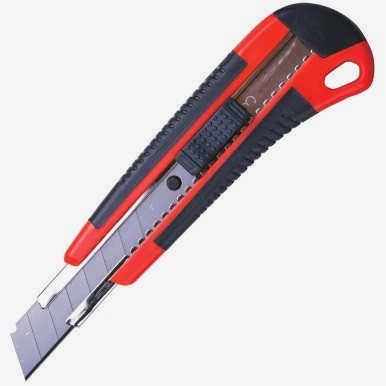

Настольный нож

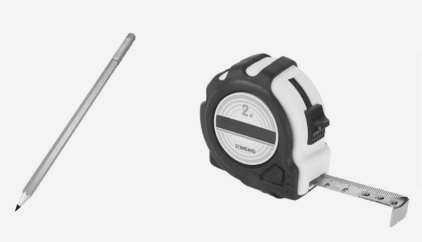

Разметочный инструмент

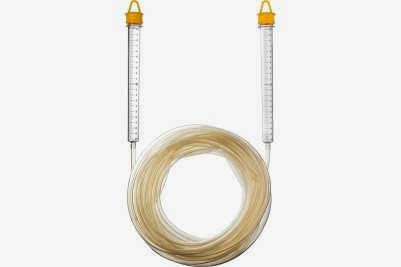

Уровень

Цены на популярные станки

Перфораторы

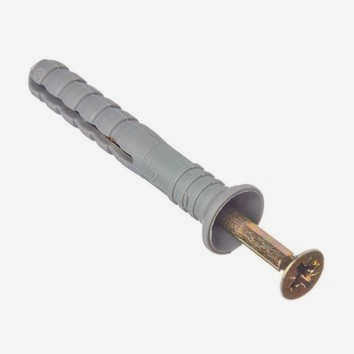

Конечно, мы перечислили не весь набор, так как всегда есть необходимость в различных мелких предметах. Например, дюбель-шурупы можно вбивать, а не вкручивать, или профили можно соединять с помощью гвоздодера и т. д. Если вы упустили что-то важное, это выяснится в процессе описания работы.

Материалы для работы

Самый простой способ собрать коробку – использовать следующие компоненты:

Таблица 2 Материалы для работы.

Направляющий потолочный профиль

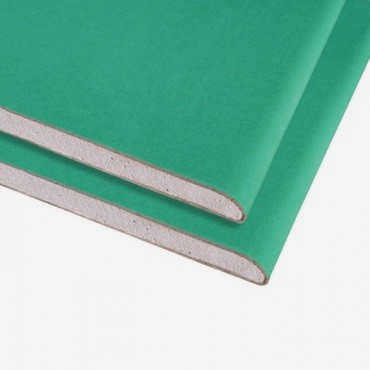

Гипсокартон

Аксессуары для гипсокартона

Гипсокартон не обладает высокой несущей способностью; по сути, он является облицовкой. Для него необходима несущая конструкция (для объемных форм) или обрешетка (для плоскостей). Существуют и бескаркасные гипсокартонные конструкции, но они носят лишь декоративный характер и обычно устанавливаются на верхних уровнях помещений.

Каркас для гипсокартонной конструкции может быть выполнен из деревянных брусьев или стандартных металлических направляющих. Существует три основных типа:

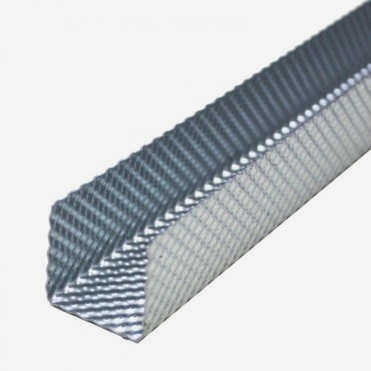

• Потолочный направляющий профильПрофиль (основной) (PI, UD).. Используется для формирования основания или рамы для стоек каркаса.
• Поперечный потолок (PP, CD).. Используется для изготовления поперечин.
• Несущий профиль (UW, UH).. Другое название для профиля мулиона. Служит основным несущим элементом каркаса, к которому крепятся панели ГКЛ.
• Стойка перегородки (PS, CW).. Также используется для создания вертикальных несущих конструкций.
• Криволинейный профиль. Используется для создания изогнутых форм. Имеет множество вырезов для облегчения сгибания в нужном направлении.

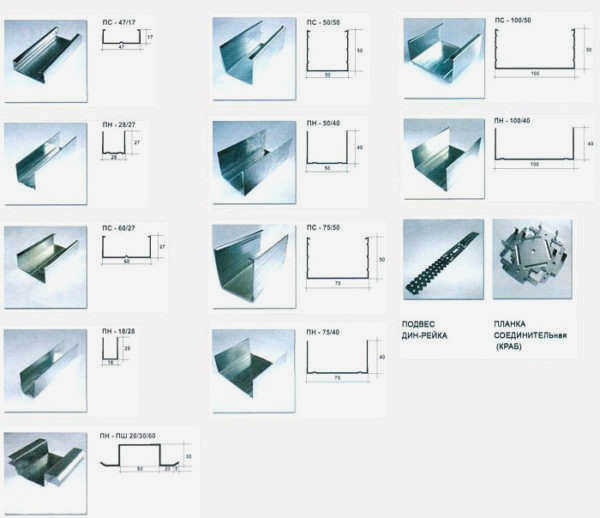

Формы и размеры профилей

Цены на потолочные профили

Потолочный профиль

Названия металлических профилей не говорят о том, что их можно использовать только по назначению. Все они являются своего рода конструктором, позволяющим собирать каркасы в зависимости от ситуации.

Кроме того, имеются различные виды крепежа и крепежных элементов:

• ОдноуровневыеСоединители "краб", которые обеспечивают поперечное соединение между направляющими.
• Т-образные разъемыРазъемы для прямоугольных соединений.
• УдлинителиСо вставным крепежным элементом.
• ДвухуровневыеСоединители для перекрестного соединения одного направляющего профиля с другим.
• Прямые подвесыДля крепления к потолку.
• Скользящие подвесы, Скользящие подвесы, которые можно установить с внутренней стороны несущего профиля.

Технология сборки гипсокартонных конструкций – пошаговая инструкция

Общая технология сборки конструкции состоит из трех основных этапов работы:

• Формирование каркаса.
• Наружная обшивка каркаса гипсокартоном.
• Финишная отделка поверхности короба.

Видео – Как сделать канал для трубы в туалете

Давайте рассмотрим эти этапы подробнее.

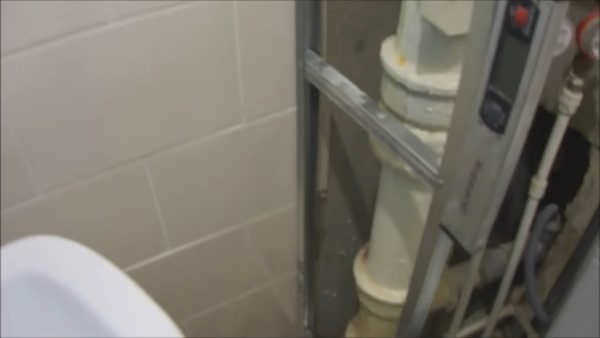

Изготовление каркаса

Трубный канал – это две взаимно перпендикулярные плоскости, прикрепленные к стене и полу (в случае горизонтальной разводки) или к двум соседним стенам (в случае вертикального отвеса). Поэтому рама также состоит из двух перпендикулярных решеток, закрепленных на соответствующих поверхностях стен или пола. Порядок сборки рамы зависит от конфигурации помещения и конкретного расположения труб.

Сначала к несущим поверхностям стен или пола крепятся основные направляющие, к которым будут крепиться элементы погонажа, соединенные ребром другого основного профиля. Они соединяются с помощью специальных саморезов; в местах соединения боковые направляющие обрезаются ножницами по металлу и сгибаются для более плотного соединения элементов. Если используются деревянные брусья, то сначала собираются две решетки, которые затем крепятся одной стороной к стене, а другой – к полу (или к соседней стене, если нужно закрыть стояк).

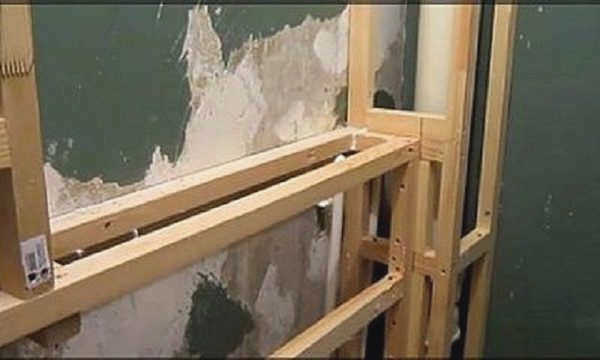

Деревянная рама для короба

Пошаговая процедура:

Шаг 1. Поверхности очищаются от посторонних предметов (крючки, вешалки, зеркала и т.д.).

Шаг 2. Выполняется тщательная разметка рамы. Проверьте положение всех линий с помощью спиртового уровня или отвеса. Расстояние до края рамы определяется зоной, где трубы выступают дальше от стен, плюс 5 см ширина направляющих или деревянных реек.

Люки

Не менее ответственными узлами, чем сами короба, являются люки, которые размещаются в корпусе для получения доступа к трубопроводам, фитингам и счетчикам.

При монтаже чаще всего используются следующие типы люков:

Устанавливается на заводе под черепицу. Выпускаются стандартных размеров с системой отверстий и крышкой, поверхность которой предназначена для приклеивания и удержания керамической черепицы. Эти люки обычно имеют жесткую шарнирную систему, что позволяет им выдерживать большой вес керамики и покрывать большие площади, почти все конструкции рассчитаны на отсоединение под давлением.

Готовые люки изготавливаются из ПВХ. Это легкие люки, обычно белого цвета, с рамой и дверцей, идеально подходящие для пластиковых панелей, часто также для гипсокартона. Обычно они открываются вращением дверцы при нажатии сбоку.

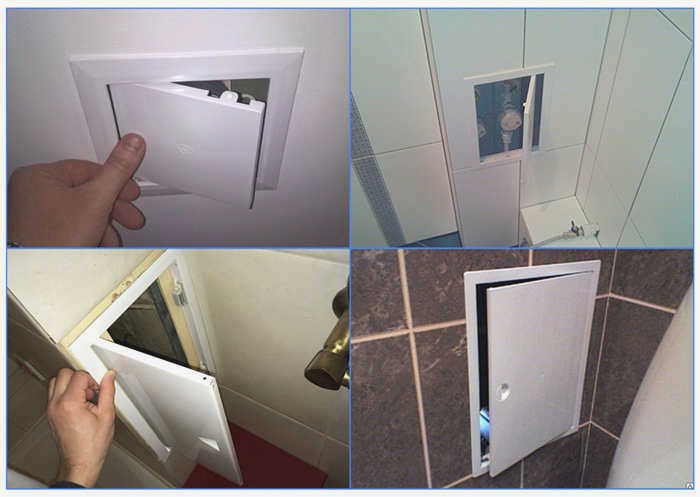

Рис. 10 Крышки люков из ПВХ и окрашенной стали

Стальные крышки люков заводского изготовления. Крышки люков из окрашенной стали не часто используются в быту из-за низкой декоративности и большого веса (не подходят для установки в панели ПВХ), открываются через углубления в дверце.

Бытовые для гипсокартона. Самый распространенный вариант установки люков – сделать их самостоятельно из профильной рамы и куска гипсокартона, на который затем наклеивается плитка. Плиточник может сделать в люке ручку, просверлив сквозное отверстие в плитке, или для его открывания приобрести специальную вакуумную присоску.

Плитка. В гипсокартонном покрытии отверстия можно закрыть непосредственно плитками, наклеив их на лист плотного материала (фанера, ДСП, ГКЛ) вместе с магнитами. При установке в профилированное углубление магниты прилипнут к металлическому каркасу.

В качестве альтернативы, если каркас выполнен из деревянного бруса, стальные пластины приклеиваются к черепице, а магниты прикручиваются к обрешетке. Для открытия заслонок черепицы на магнитном креплении используйте присоски.

Советы специалиста по швеллерам

Столкнувшись с проблемой, как сделать короб для труб в ванной комнате, стоит прислушаться к следующим рекомендациям специалистов:

• Самый бюджетный вариант стен короба – панели ПВХ; благодаря широкому ассортименту продукции вы всегда сможете подобрать цвет плитки или сделать покрытие интересным с точки зрения дизайна.
• Если для каркаса используется древесина, рекомендуется обработать ее противогрибковым и водоотталкивающим средством, аналогичные процедуры целесообразно провести и для деревянных досок.
• Расстояние от каркаса и панелей до обшивки трубопровода должно быть не менее 30 мм – в этом случае тепловое воздействие трубопровода на материалы будет на приемлемом уровне.
• Люки и двери должны обеспечивать легкий доступ к счетчикам и запорной арматуре. Важно также установить их таким образом, чтобы через отверстие можно было снимать и заменять счетчики без разрушения щитовой коробки.

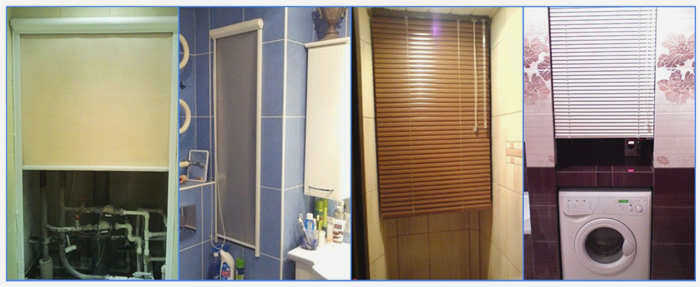

Рис. 12 Жалюзи и ставни в ванной комнате
