Дренажная система вокруг дома: проект и схема дренажной системы своими руками
Назначение дренажной системы – защита подземных сооружений от воздействия грунтовых вод. Она необходима в районах со сложными гидрогеологическими условиями, к которым относится большинство наших ферм.
Своевременная организация дренажа вокруг дома продлит жизнь фундаменту, сэкономит на вечных ремонтах. Ведь дешевле предотвратить разрушение фундамента здания, чем бесконечно его восстанавливать, согласитесь?
Как правильно организовать дренаж вокруг частного дома, вы узнаете из представленной статьи. Подробное описание разновидностей и принципов работы дренажной системы поможет вам выбрать оптимальный вариант для вашего объекта. Используя представленную информацию, вы сможете самостоятельно построить функциональную сеть дренажа грунтовых вод.
Владельцы участков, желающие построить собственную закрытую дренажную систему, найдут подробное описание технологии и пошаговое описание последовательности работ. Текстовая часть дополнена фотографиями и видеоинструкциями.
Причины для установки дренажной системы
Дренажные трубы или каналы должны быть построены таким образом, чтобы как можно больше влаги попадало внутрь и отводилось на безопасное расстояние от дома или других построек. Проблема воздействия влаги на фундамент обычно характерна для глинистых почв: ил, глина, суглинок.
В местности, где преобладают глинистые почвы, вода медленно впитывается или вообще не стекает. Стоячая вода приводит к разрушению фундамента дома. Существующая гидроизоляция фундамента может быть недостаточной, с плохо проклеенными швами или участками, не покрытыми мастикой.
Для защиты фундамента и подвала от грунтовых вод устанавливается дренажная система по периметру. Дренаж обычно дополняется системой ливневой канализации для сбора и отвода осадков.
В результате на бетонном монолите появляются плесень, грибок и коррозия, что часто приводит к разрушению фундамента в будущем.
Влага быстрее уходит из песчаных, хорошо проницаемых почв, поэтому подобные проблемы возникают реже. Тем не менее, домовладельцу не следует расслабляться и полагаться на "удачу" в этом вопросе.
Чрезмерная влажность в доме может быть вызвана не только состоянием грунта, но и другими факторами в данной местности. Например, высокий уровень грунтовых вод, который не позволяет влаге просачиваться из вышележащих слоев.
Дренажная система, построенная вокруг дома, прокладывается на глубину фундамента, чтобы грунтовые воды полностью отводились от подземного сооружения
Если после длительного периода дождей нижняя часть стены покрывается влажным налетом, это признак того, что вам следует задуматься о необходимости дренажной системы. Влажные стены подвала, плесень или грибок являются признаком того, что проблему дренажа следовало решить еще вчера.
Варианты дренажа
Ливневая канализация – это особая конструкция. Вода, стекающая по этой системе, содержит как мелкие, так и крупные загрязняющие вещества. Поэтому в системе ливневой канализации должна происходить предварительная очистка.
Система может различаться по объему воды, который она способна поглотить, по конструктивному исполнению и по продолжительности ее действия.
Фотогалерея
Фото из
Система ливневой канализации – это система каналов, водоприемников, пескоуловителей, смотровых и дренажных колодцев, установленных в земле. Она предназначена для сбора и отвода дождевой воды с участка.
Строительство системы ливневой канализации предотвратит попадание воды на участок во время наводнений и сильных дождей, что особенно важно для участков с глинистыми почвами.
Система отвода дождевой воды защитит подземные части сооружения от водной эрозии, предотвратит прогиб фундаментов из-за эрозии почвы под ними.
Для обустройства системы дождевой канализации сегодня выпускается широкий ассортимент аксессуаров, с помощью которых можно легко собрать систему любой сложности
Точечный дренажный короб для отвода дождевой воды
Установка дренажного канала и водоприемника
Защита фундамента от ослабления
Аксессуары для сборки систем дождевой канализации
Существует 3 типа систем ливневой канализации в зависимости от структуры системы:
- Открытая. Имеет самую простую конструкцию, проста в эксплуатации и недорога.
- Закрытая. Этот вариант более сложный. Здесь приходится иметь дело с подземными трубами, подводками и сливами. Систему нужно планировать заранее, а монтаж лучше доверить специалисту.
- Смешанная. Выбирается, когда не хватает средств для реализации варианта 2 и если вы хотите охватить большую площадь. Это нечто среднее между первыми двумя вариантами.
Система ливневой канализации первого типа выполнена в виде дренажных каналов, вмонтированных в дорожное покрытие. Это позволяет воде стекать в специально отведенное место или просто стекать в сад. Система второго типа располагается под землей, что предполагает обширные земляные работы и соответствующие финансовые затраты.
Основные элементы классической дренажной системы
Водостоки могут быть точечными или линейными. Первый вариант предполагает сбор воды с поверхностей, не впитывающих влагу, таких как крыша и асфальтированные площадки. При линейном методе сточные воды стекают в резервуары, а затем в дренажную систему.
При линейном дренаже вода стекает в желоба, расположенные на дорожках и площадках. Упрощенный вариант системы ливневой канализации состоит из следующих компонентов:

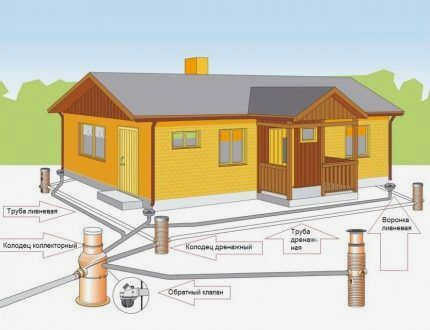

- центральная труба, которая прокладывается под грунтом и финишным покрытием и несет собранную воду к краю схемы;
- желоба – основная часть системы, транспортирующая излишки воды к водосточным трубам, от которых во многом зависит работоспособность дренажной системы;
- водосточные желоба – размещаются под трубой или в низкой точке двора для сбора жидкости;
- фильтры и коллекторы – невидимые, но ключевые компоненты.
Все компоненты, составляющие систему, одинаково важны. Если хоть один из них выйдет из строя, работоспособность всей конструкции будет нарушена.
Фотогалерея
Фото из
Одноточечные водоотводы предназначены для сбора осадков в одной точке. Они дешевле и проще в установке, но требуют прокладки подземных труб для отвода воды в канализацию.
Перевернутые дождевые водовыпуски расположены таким образом, чтобы собирать воду из системы водоотвода с крыши. Иногда в этих точках даже имеется соединение между водосточным желобом и водостоком.
Отвод дождевой воды, собранной точечной дренажной системой, осуществляется через трубу, проложенную в земле. Это обстоятельство сводит к минимуму приоритет легкой установки водоприемников
Недостатками точечной дренажной системы являются возможность проседания почвы при изменении уклона трубопровода, сложность обнаружения утечек в случае их возникновения и необходимость защиты труб путем укрепления территории.
Коробка точечного дренажа
Подключение к дренажной системе
Принцип работы точечной дренажной системы
Ландшафтный дизайн с дренажной системой
Виды отводов дождевой воды в канализацию
Назначение водосточного желоба – собирать влагу, поступающую из труб, на поверхности двора. Он является первым элементом, который принимает на себя весь объем воды, поступающей из канализационной системы. При выборе водостока следует учитывать такие данные, как средний объем осадков, их интенсивность, рельеф местности и площадь, занимаемую ливневой канализацией.
#1: Открытый дренаж
Открытый дренаж является самым простым и экономичным методом дренажа и может быть использован при следующих условиях:
- земля глинистая и проницаемая, поэтому плодородный слой в 20-30 см от земли чрезмерно поливается;
- участок расположен в низине, где дождевая вода естественным образом стекает в периоды сильных дождей;
- в рельефе участка отсутствует естественный уклон, позволяющий излишкам воды стекать на улицу.
Открытый дренаж устанавливается на участках с высоким уровнем грунтовых вод, высота которых обычно обусловлена расположением участка на низине или на глинистых почвах, которые не пропускают или очень плохо пропускают воду в нижележащие пласты.
Дренажная система, отводящая избыток грунтовых вод, хорошо сочетается с системой ливневой канализации, собирающей и отводящей осадки (+).
Лучше всего планировать дренажную систему на этапе проектирования здания. Это позволяет подключить дренажную систему и проложить дренажные трубы под дренами до начала выравнивания.
Открытые дрены считаются самыми простыми и не требуют составления плана. Они состоят из траншеи шириной 0,5 м и глубиной 0,6-0,7 м. Стороны траншеи устанавливаются под углом 30°. Они окружают участок по периметру и направляют сточные воды в канаву, траншею или ливневую канализацию.
Участки с уклоном в сторону улицы легче осушить. Для этого перед домом, поперек склона, выкапывается дренажная канава для задержания воды из сада. Затем выкапывается канава, чтобы направить сток в сторону улицы в канаву.
Если участок имеет уклон в сторону дороги, перед забором выкапывается поперечная канава, а в конце участка – продольная канава.
#2: Создание эффективной системы ливневой канализации
Ливневая канализация предназначена для сбора дождевой воды и отвода ее от участка. Они оснащены рядными и точечными водоотводами.
Фотогалерея
Фото из
Системы дождевой канализации предназначены для сбора дождевой воды и предотвращения ее просачивания в почву, а затем в грунт.
В зависимости от типа водоприемных устройств системы дождевой канализации делятся на точечные и линейные. Первые строятся в районах с организованным дренажем, вторые – в районах с неорганизованным дренажем.
Линейные дренажи имеют гораздо большую площадь водосбора, чем точечные. Они устанавливаются рядом с домами с неорганизованным водоотводом и на участках, покрытых водонепроницаемым покрытием.
В линейных ливневых стоках вода собирается и отводится по сети каналов, закрытых металлической или пластиковой решеткой. В точечных системах вода отводится через систему труб, проложенных в земле.
Точечная система ливневой канализации
Разделительные каналы в точечных дренажных системах
Линейные дренажи
Канальная конструкция с решетками
Первый тип водостоков устанавливается под водосточными трубами проложенной дренажной системы. Второй тип водостоков устанавливается под водосточными желобами крыш с неорганизованными выходами дождевой воды.
Вода, поступающая в водосток, течет по открытой или закрытой трубе. Эта вода попадает в общий коллекторный колодец или коллекторный колодец, из которого она транспортируется в централизованную дренажную сеть или дренажную канаву.

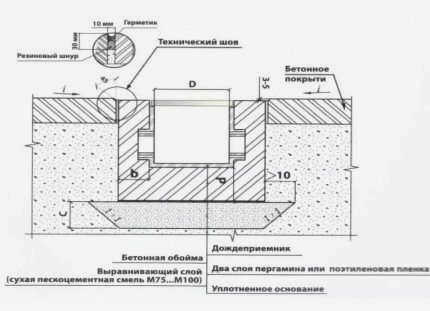

Водоприемник представляет собой резервуар для сбора воды, оснащенный отводами для соединения труб линейной дренажной системы. Устройства изготавливаются из прочного пластика или чугуна (+).
Водосточные желоба, водосточные трубы и задвижки также являются частью системы дождевой канализации с точечными водостоками. Некоторые производители предлагают возможность подключения желобов к кровельным водостокам, а также к подземным дренажным системам.
Планирование и подготовка
Когда речь идет о дренажной системе, очень важно заранее подготовить чертежи, планы и схемы, иначе это будут просто "деньги на ветер". Если система работает неэффективно, ее не следует делать, а если система отвода дождевой воды слишком эффективна, она "съест" слишком много денег.
Для того чтобы произвести максимально точный расчет и создать эффективный проект, необходимы следующие данные:
- Среднее количество осадков в районе (можно найти в СНиП 2.04.03-85);
- Частота выпадения осадков;
- Размер снежного покрова;
- Площадь стока;
- Площадь крыши;
- Физико-механические параметры почвы;
- Расположение подземных коммуникаций;
- Рассчитанные объемы сточных вод.
Дальнейшие расчеты производятся по формуле Q = q20 *F*K, где
Q – это объем воды, который система должна удалить
q20 – интенсивность дождя (разная для каждого места);
F – площадь, с которой планируется забор воды;
К – это поправочный коэффициент, который зависит от материала поверхности земли; он составляет
- для гравия – 0,4;
- для бетонной поверхности – 0,85
- для асфальта – 0,95;
- для крыш – 1,0.

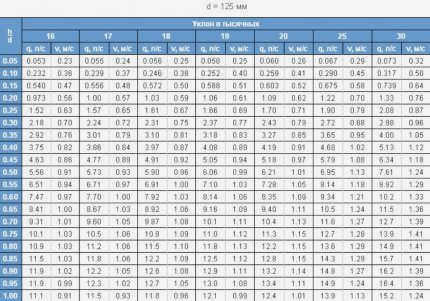

Полученное значение соотносится со СНиПом и определяется диаметр труб, необходимый для оптимального водоотвода.
Желоба и трубы выкапываются на глубину, которая является стандартной для каждого района; их точное значение можно узнать у строительных компаний или соседей, которые уже организовали ливневую канализацию в своем районе. Как правило, в средней полосе России глубина составляет 0,3 метра, если диаметр трубы не превышает 50 см. Лотки и трубы большего диаметра закапываются на глубину 70 см.
Строительство и монтаж
Дождевая канализация прокладывается по собственной технологии, ее монтаж во многом схож с принципом работы обычной канализационной трубы, но если в доме нет канализационных труб, то начинать монтаж необходимо именно с них.
Строительство участка крыши
В перекрытиях крыши необходимо сделать специальные отверстия для выхода дождевой воды. После того как все оборудование будет установлено и закреплено битумным составом, стыки и зазоры необходимо заделать герметиком. Затем устанавливаются водостоки и водосточные трубы и крепятся к фасаду отдельно стоящего дома с помощью хомутов.
Если вы строите открытую систему, то после этого необходимо установить желоба; если дренажная система должна быть чистой, то необходимо установить водосточные трубы.
Поверхность земли

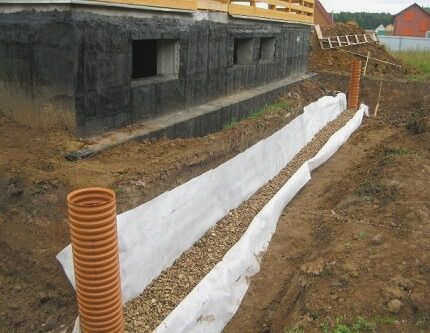

Выкопайте траншею в соответствии с планами, учитывающими все существующие углы наклона и глубину дренажа в каждом регионе. Продумайте порядок работ.
- Дно вырытой траншеи должно быть тщательно уплотнено, все камни, встречающиеся при рытье, должны быть удалены, а все оставшиеся отверстия засыпаны грунтом.
- Дно траншеи следует засыпать песком, обычно это песчаная подушка толщиной около 20 см.

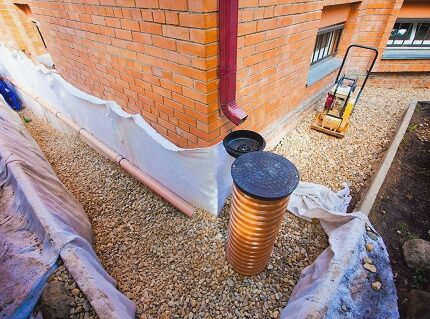

- Яма вырыта для установки коллекторного колодца. Для самого коллекторного колодца можно приобрести готовую пластиковую емкость, но можно построить его и самостоятельно, установив опалубку и заполнив ее бетонным раствором.
- В траншеях, уплотненных и укрепленных песчаными подушками, закрепляются трубы и соединяются между собой с помощью фитингов.
- В трубопроводах ливневой канализации общей длиной более 10 метров должны быть предусмотрены смотровые колодцы, а на стыке приемников с трубопроводом устанавливаются пескоуловители. Все эти устройства должны быть соединены в общую цепь, а соединения должны быть герметичными.
- Перед окончательной засыпкой траншеи система должна быть проверена на прочность путем заливки воды в водоприемник; если трубы протекают, необходимо выявить и устранить утечку.
- Если слабых мест в трубах не обнаружено, траншею следует тщательно засыпать грунтом, а все водостоки и желоба оснастить чугунными и пластиковыми решетками.
