Как провести проводку на даче – пошаговое руководство
Выбор сечения и типа кабеля, номиналов автоматических выключателей, УЗО и других защитных устройств, и, наконец, выбор способа монтажа. Это даже не полный перечень шагов по монтажу проводки, который запутает любого начинающего монтажника. Поэтому давайте разберемся, как можно сделать электропроводку своими руками. Ниже приведено пошаговое описание всех этапов электромонтажа.
Определение способа прокладки кабелей
Прежде всего, необходимо решить, как вы будете прокладывать проводку:
- Внутренняя проводка или скрытая проводка. Для прокладки внутри стен, перегородок и потолков. Проводка на поверхности подвесного потолка, закрытая подвесным или натяжным потолком, также считается внутренней проводкой.
- Наружная или открытая проводка. Проводится по поверхности стен, потолков, конструкций. В общем, во всех случаях, когда кабели видны.
Выбор типа проводки достаточно прост:
- Если у вас стены из кирпича, бетона, газобетона и других твердых негорючих материалов, прокладывайте проводку внутри.
- В деревянных домах проводку следует прокладывать снаружи. ПУЭ 7.1.38 гласит, что горючие стены, перегородки, потолки (и за ними) должны быть проложены негорючими трубами и негорючими кабелями. Аналогичные рекомендации содержатся и в других разделах нормативов.
- В деревянном каркасном доме в соответствии с СП 31-105-2002 пп. 13.5.1, 13.5.2 допускается прокладка электрических кабелей через пустоты или пространства в стенах и потолках, заполненные изоляцией, а также допускается прокладка кабелей через стены без негорючих рукавов, но изоляция должна быть огнестойкой (префикс -ng или -ng-ls в обозначении продукта) или в защитных оболочках.
Разметка перед установкой

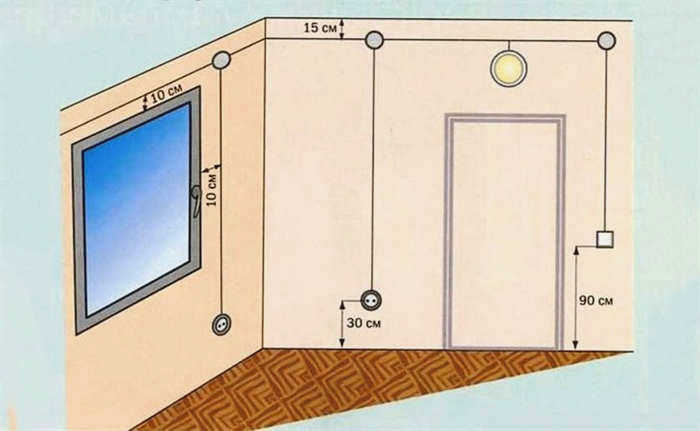

Сначала рассчитайте количество светильников и выключателей, а также количество розеток. Затем определите, где будут установлены мощные электроприборы, такие как бойлер, котел, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрического щита на схеме.
Стоит отметить, что все электроустановки (объекты), построенные и реконструированные после 2003 года, должны быть заземлены (как указано во многих разделах, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это означает, что если вы строите дачу сейчас – вы должны составить схему электропроводки с заземлением. Если у вас старая дача и вы ее просто ремонтируете, то допустимо оставить контур незаземленным, но мы не рекомендуем этого делать.
Для того чтобы проводка была правильной и долго работала, необходимо не только правильно ее проложить, но и правильно выбрать сечение и номиналы предохранителей. Возникает вопрос: как выбрать сечение кабеля для дачи и собрать распределительное устройство своими руками?
Кабель должен быть подобран в соответствии с нагрузкой. Одно из распространенных правил – использовать кабели сечением 2,5 мм² для розеток и 1,5 мм² для освещения. Для точных расчетов воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. Для освещения достаточно автоматического выключателя на 10 А, а для розеток – на 16 А. Что касается автоматического выключателя УЗО, то его номинал выше, чем у автоматического выключателя. Предположим, что автоматический выключатель рассчитан на 16 А, а УЗО – на 25 А. Ток утечки автоматического выключателя УЗО выбирается в зависимости от его назначения: 10 мА для ванной комнаты, 30 мА для всей "мокрой группы".

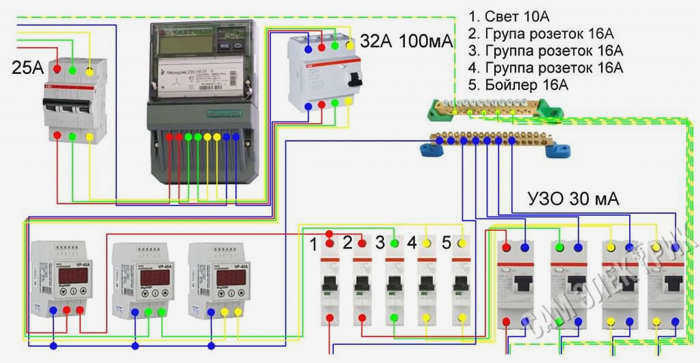

Теперь ознакомьтесь с типичными схемами распределительных устройств для дачных домов:

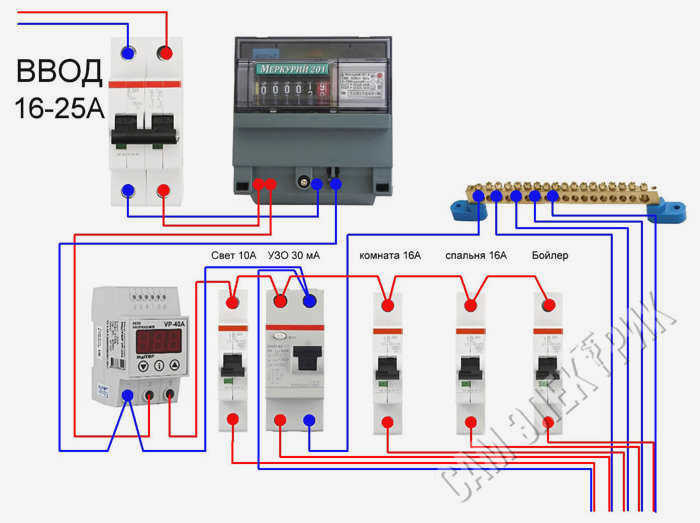

Простая незаземленная цепь с однофазным вводом 220 В:
Проводка – самые важные компоненты установки
В настоящее время монтаж электропроводки для дачного дома почти такой же, как и для обычного дома.
- Розетки в коробках.
- Проводка.
- Автоматические выключатели.
- Распределительные коробки.
- Выключатели света, розетки, вилки.
- Кабельные каналы, соединители и другие мелкие детали.
Необходимы разные сечения кабеля – 2,5 мм² и 1,5 мм². Они необходимы для приборов с разными требованиями к мощности. Более крупные провода предназначены для водонагревателей и бойлеров; провода меньшего сечения – для мелких приборов и освещения внутри и снаружи дома.
Для выключателей и розеток необходимы розеточные коробки. Если проводка открытого типа, в них нет необходимости.
Распределительные коробки также являются важной частью общей системы. Они требуются независимо от типа проводки, запланированной в дачном доме.
Автоматические выключатели необходимы для защиты счетчика от перегрузки. Выбирается пара или один двойной.
О необходимости розеток, выключателей и других подобных элементов даже не стоит упоминать, так как без этого никакая проводка не имеет смысла. Здесь стоит отметить, что розетки могут иметь разную силу тока. А в случае с помостом лучше выбрать более прочный, чтобы при подключении любых мощных приборов они не расплавились.

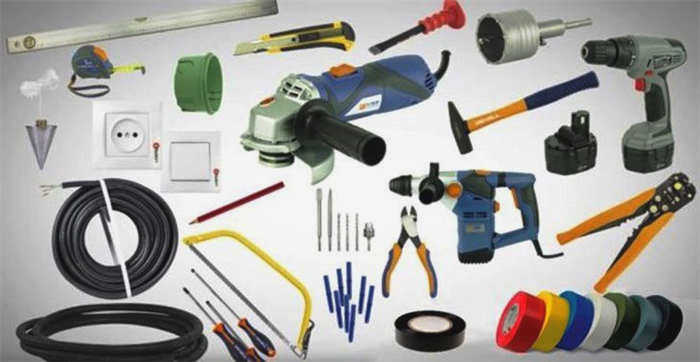

Необходимые инструменты и материалы
- Кабели.
- Кабельные короба.
- Выключатели и розетки.
- Кабельные зажимы.
- Электрический счетчик.
- Автоматика.
- Розетки скрытого монтажа.
- Шурупы, саморезы, жестяные полоски и т.д.
Запаситесь всем необходимым заранее, а лучше рассчитайте необходимое количество, чтобы не пришлось покупать лишнее во время монтажа.
- Шлифовальная машина с алмазными дисками.
- Молоток.
- Специальные ножницы для резки проволоки.
- Монтажное зубило.
- Кельма.
- Отвертка и другие обычные инструменты.
При использовании этих инструментов важно соблюдать меры предосторожности.
Комплект принадлежностей
Если вы составляете комплект электропроводки для садового домика или дачи, необходимо убедиться, что в него входят следующие элементы
- Сами провода, уложенные заранее спланированным образом;
- Так называемые "розетки скрытого монтажа", которые необходимы для крепления распределительных коробок, розеток и выключателей;
Внимание: При использовании проводки скрытого монтажа изделия, похожие на "розетки", обычно не используются.
- Распределительные коробки;
- Выключатели;
- Установочные изделия (розетки, патроны для ламп и выключатели).
Многожильный кабель АВВГ для прокладки по стене лучше всего подготовить в двух вариантах, отличающихся площадью сечения входящих в него жил. Один из них должен иметь сечение 1,5 мм², а другой – 2,5 мм². Более "эффективная" проводка используется для подачи электроэнергии к питающему оборудованию (водонагревателям, насосам и подобным устройствам).
Изделия с сечением жил 1,5 мм² необходимы для подключения к выключателям, распределительным коробкам и розеткам, предназначенным для переключения бытовых приборов на нормальное питание.
Дополнительная информация. При прокладке кабелей рекомендуется использовать стандартные распределительные коробки, которые позволяют коммутировать и разветвлять кабели одновременно в нескольких направлениях (см. фото).

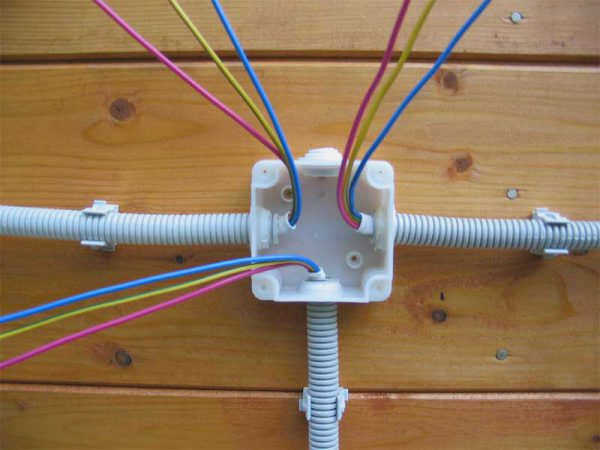

Распределительная коробка с проводниками
Выбор предохранительных и распределительных коробок
При создании схемы электропроводки дачного дома своими руками электрику или подрядчику потребуется установить несколько таких коробок, независимо от типа проводки. При выборе электрических коробок важно учитывать тип и номинал тока, на который они рассчитаны (например, 16 или 25 ампер). Первые используются для коммутации или питания потребителей малой и средней мощности.
Изделия с более высоким током предназначены для подключения больших нагрузок, таких как электроприборы (например, стиральные машины, духовые шкафы или бойлеры). Иногда в эту же категорию попадают энергоемкие электрочайники и самовары.
Перед выбором автоматических выключателей важно помнить, что они предназначены для защиты отдельных линий от перегрузки по току и должны выбираться исходя из суммарной мощности нагрузок, включенных в цепь.
Внимание. Наиболее распространенные номиналы автоматических выключателей – 16 и 25 ампер, что соответствует номиналам установочных изделий (пример такого устройства см. на фото ниже).

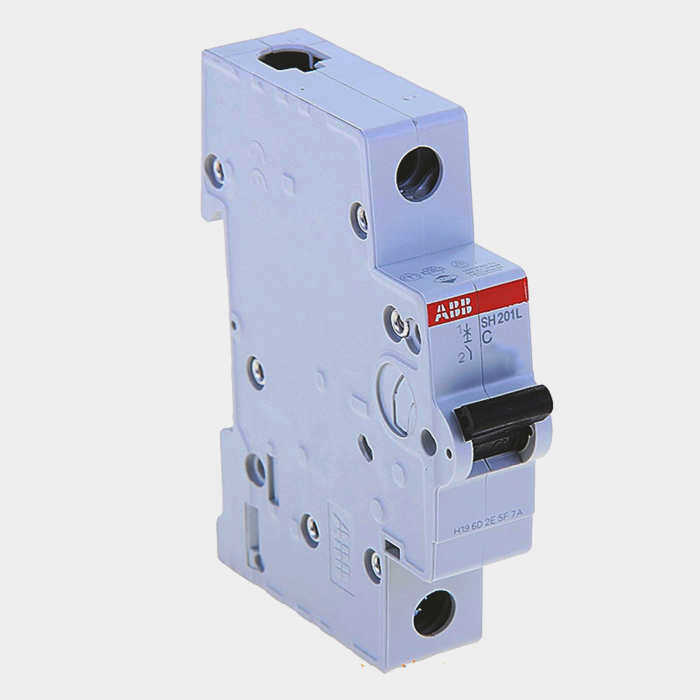

Автоматический выключатель
Помимо перечисленных выше компонентов, электропроводка включает в себя множество вспомогательных изделий и расходных материалов, таких как провода, клеммы, фитинги и изоляционные трубки (кембрики).
Чтобы сделать внешний жгут электропроводки в старинном стиле, приобретите специальные ролики для удержания проводов, проложенных вдоль стен.
Схема в пристройке
Электропитание мастерской, гаража или сарая должно осуществляться от отдельного автоматического выключателя в главном распределительном щите дома. В здании он должен быть подключен к дополнительному распределительному щиту с автоматическими выключателями (АВ), защищающими отходящие линии (как минимум один автоматический выключатель для розеточной сети и один для сети освещения).

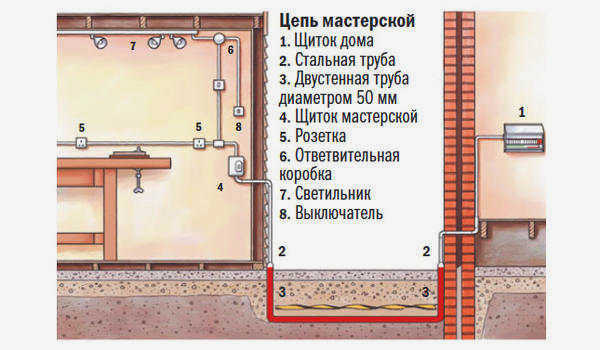

Подвод кабеля к мастерской

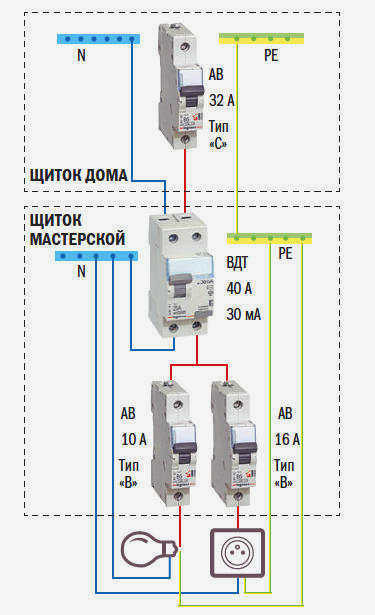

Цепи со стороны дома
Подключите трехжильный кабель ВГ-НГ сечением 6 мм² к розетке бытовой сети. Фазный провод этого кабеля подключите к выходной клемме дополнительного однополюсного автоматического выключателя на 32 А, нулевой провод – к шине общей нейтрали (N), а провод заземления – к заземляющему контакту (PE) распределительного щита.
Цепь со стороны здания
Кабель, проложенный в двустенном гибком электропроводе, должен быть проложен к распределительному щиту мастерской.
В качестве вводного устройства следует использовать двухполюсный VDT 40A с номинальным остаточным током 30 мА.
Подключите фазный и нулевой провода силового кабеля к его входным клеммам.
Зеленый/желтый провод (жила кабеля) подключите к шине заземления цеха (PE).
Подключите автоматический выключатель на 16 А, защищающий розеточную группу, к выходной фазной клемме VDT проводом сечением не менее 2,5 мм².
К этой же клемме подключите автоматический выключатель на 10 А для защиты цепи освещения.
Подключите нейтральную выходную клемму VDT к нейтральной шине (N) распределительного щита мастерской проводом сечением не менее 6 мм².
Выходная цепь в мастерской выполняется трехжильным кабелем ВВГ-НГ-LS сечением 2,5 мм², а цепь освещения – таким же кабелем, но сечением 1,5 мм².
Для прокладки кабелей внутри цеха удобно использовать пластиковые кабельные каналы с соответствующими аксессуарами (уголки, отводы, распределительные коробки и т.д.). Более подробную информацию о них можно найти в публикации Как самостоятельно смонтировать открытую электропроводку.

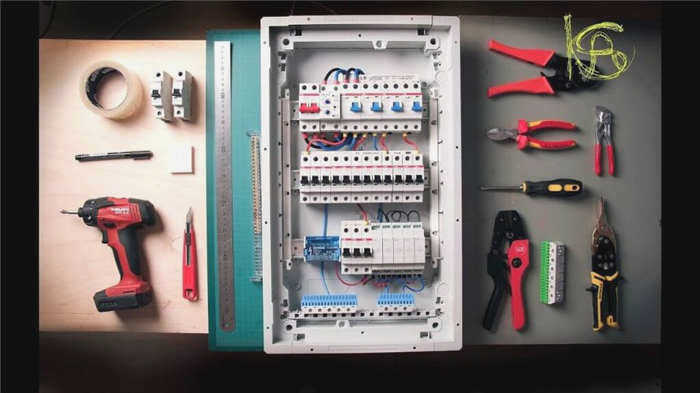

Добавление защитного устройства в распределительный щит
Новое модульное устройство защиты, AB, VDT или ARDT, добавляется в существующий распределительный щит, когда необходимо подключить дополнительную цепь (линию) или когда существующая цепь требует дополнительной защиты. Дополнительное устройство обычно подключается к выходу входного модульного устройства защиты, либо непосредственно к его клеммам, либо к шинам, подключенным к этим клеммам.
К клемме модульного защитного устройства может быть подключено не более двух проводов одинакового сечения. Поэтому часто бывает невозможно подключить новое устройство непосредственно к клеммам входного устройства, так как они обычно уже заняты проводами, ведущими к ранее установленным устройствам. В этом случае нейтральный провод вспомогательного блока может быть подключен к общей нейтральной шине распределительного щита, т.е. к шине, которая подключена к нейтральной выходной клемме входного блока.
Существует несколько вариантов подключения фазного входа вспомогательного блока. Например, к гребенчатой шине, которая подключена к выходной фазной клемме входного блока. Если позволяет место, подключите клемму фазового входа вспомогательного блока непосредственно к гребенке (замените существующую гребенку на гребенку на 1 зуб больше). В противном случае для подключения к гребенке можно использовать кабель и специальный кабельный зажим.
Если вышеупомянутые способы подключения по каким-либо причинам не подходят, то для подключения более двух ответвлений от обеих фидерных клемм удобно использовать модульные распределительные блоки (кроссовые модули, шинные блоки), монтируемые на DIN-рейку.

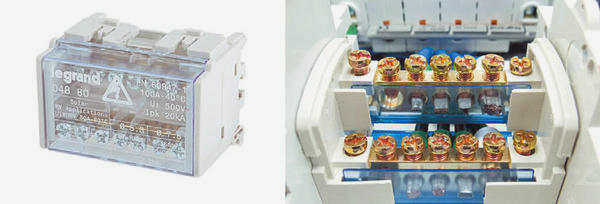

Слева: двухполюсный (L и N) кросс-коннектор для шести отходящих линий. Справа: пластина двухполюсного кросс-коннектора со снятой крышкой. Нейтральные проводники к верхней шине, фазные проводники к нижней шине.
