Шнек-бур чаще всего используется с дрелью, так как вручную провернуть несколько витков гораздо сложнее, чем обычным шнеком.
Какие материалы необходимы
Основным сплавом, используемым в качестве исходного материала, является сталь. Для шнека подходит круглая стальная труба и листовая сталь. Диаметр трубы должен быть от 3/4" до 1,5". Если круглая труба недоступна, можно использовать квадратную или многоугольную (правильный многоугольник) форму. Квадратная труба имеет сечение от 2*2 до 3,5*3,5 см.
Прямоугольная неприемлема, так как центр тяжести смещается. Использование прямоугольного профиля затруднительно.
Для шлифованных режущих ножей используется листовая сталь толщиной не менее 3 мм. Более тонкие листы гнутся, нарушается геометрия рабочей части, инструмент ведет в сторону, что негативно сказывается на работе сверлильного механизма (привода).
Если токарного (фрезерного) станка нет, в качестве материала для лезвия используется пила по дереву, применяемая на болторезном станке. Вырезать буровые лезвия с нуля сложнее, чем использовать готовое лезвие. А если у землевладельца уже есть заводское выровненное лезвие правильной формы в качестве отправной точки, все, что ему нужно сделать, это разрезать его пополам. Боковые кромки могут потребовать заточки, чтобы сделать экскаватор более эффективным.
Корончатый бур, отмечающий центр окружности, по которой сверлятся отверстия в выбранном месте, изготавливается из конца хвостовика, к которому крепятся режущие кромки. В простейшем случае стержень уже заточен, а его конец имеет форму конуса. Можно использовать токарный станок, чтобы вырезать пазы для сверла.
Многие мастера приваривают готовое короткое сверло по бетону, тщательно центрируя его, чтобы инструмент не уходил в сторону.
Рукоятка шнека изготавливается из круглой трубы. Рукоять имеет Т-образную форму: оператор использует горизонтальную рукоять для вращения бура руками, одновременно надавливая на заготовку, чтобы она быстрее и легче входила в землю. Она также используется для вытаскивания инструмента, прорезая и разрушая часть грунта.
Подготовка инструментов
После того как вы определились с материалами, подготовьте набор следующих инструментов:
- сварочный аппарат (целесообразно использовать инвертор), электроды и защитный шлем для глаз мастера;

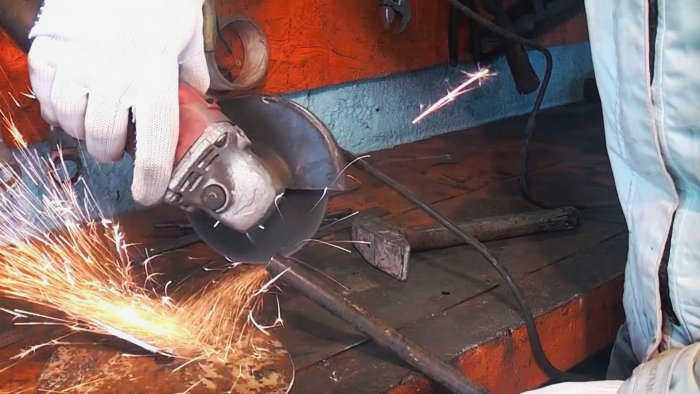

- шлифовальная машина и диски для резки металла, защитный кожух (предотвращает разлет металлической стружки в сторону работника);
- ручная или электрическая дрель с набором сверл по металлу (как HSS, так и алмазные сверла);
- молоток, плоскогубцы и тиски;
- точильный камень (мастера покупают круглый точильный камень с оправкой, которую можно вставить в дрель или перфоратор);
- строительный маркер, линейка, компас.
Перед началом работы важно определиться с характеристиками скважинного бура. Они подразделяются на следующие разновидности:
- Прямой (тарельчатый). – Имеет режущую часть с двумя полудисками. Они устанавливаются симметрично, с наклоном, на оси, расположенной напротив друг друга.
- Винтообразная. Винтообразный ротор скручивается из стальной полосы в несколько витков. Он является неразрывным. Крайне важно соблюдать постоянную ширину ленты, наклон, кривизну изгиба по всей длине и одинаковое расстояние между витками. Одна неточность – и буровое оборудование станет неустойчивым, что приведет к замедлению и биению при бурении в грунт.
- Клиновой молотковый бур обычно изготавливается из рабочей части лопаты. Его основной принцип заключается не в том, чтобы вкрутить инструмент в землю и затем разрушить ее, а в том, чтобы расклинить и тут же выбросить срезанный грунт из рабочей зоны. Лезвия располагаются вертикально.
Сумасшедшие или ошеломленные руки

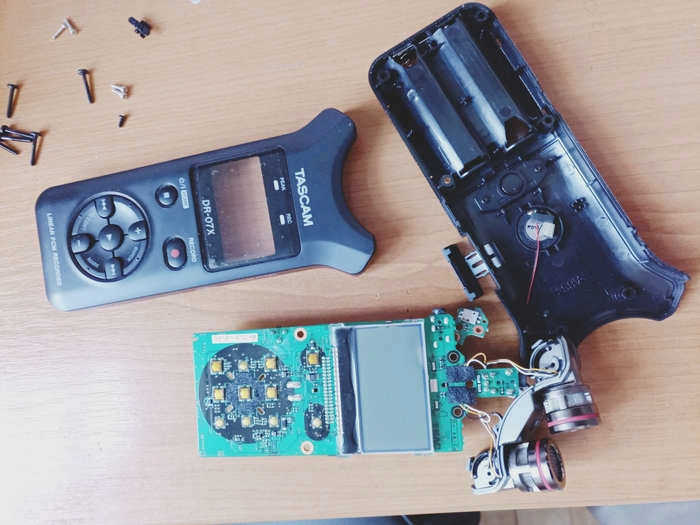

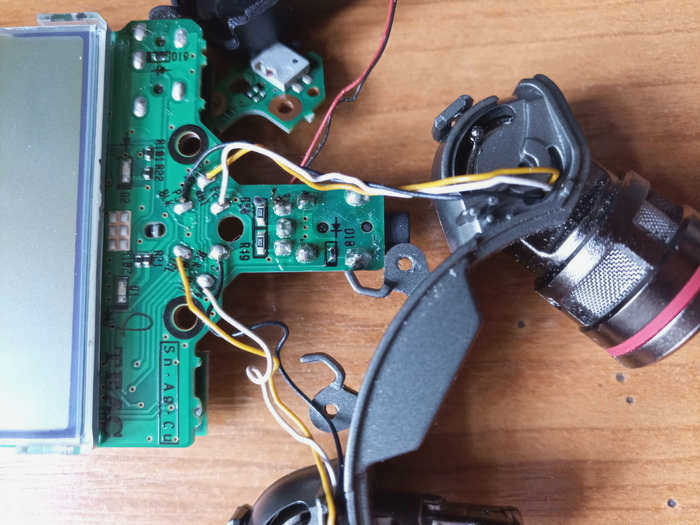

У меня дома есть диктофон Tascam DR-07X. Это хороший аппарат с простыми руками, но с одной очень неприятной особенностью: он улавливает шум мобильного телефона, как старые компьютерные колонки. Эта особенность иногда запоминалась, а иногда рыбу заворачивали … не помню. В очередной раз заблокировав запись, я был раздосадован (все-таки подвел людей), но вместо того, чтобы швырнуть диктофон в стену, я сделал вскрытие:
И мне стало очень грустно.

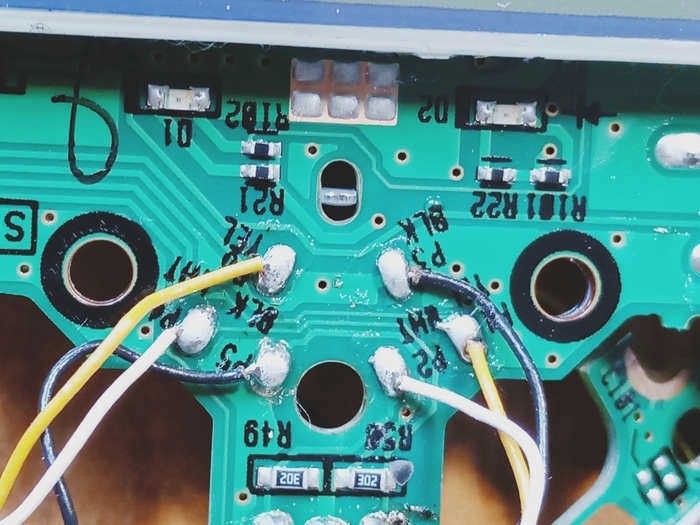

О, Боже. Я не знаю, зачем нужно подключать микрофоны этими кабелями. И это называется TEAC.

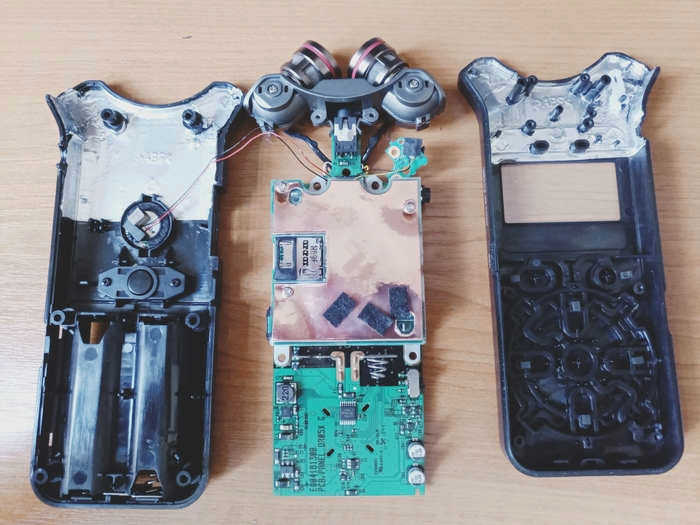

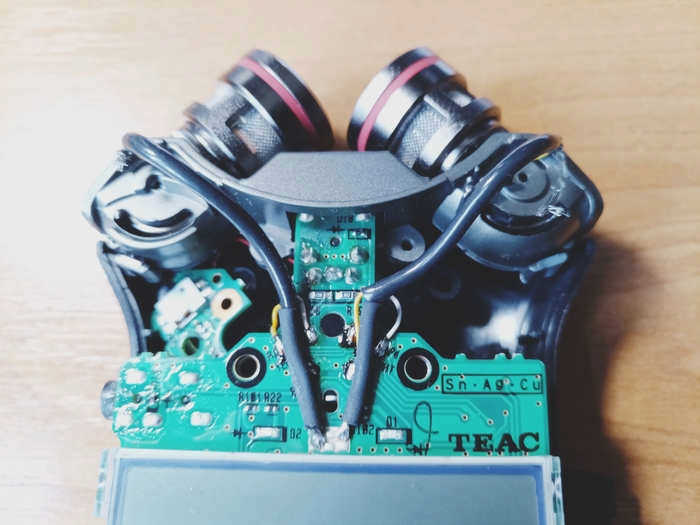

Мы должны что-то сделать. Мне нужно выпить.. Нет. На "кладбище животных" откопали 5-дюймовый дисковод от того же TEAC, а экран вытащили из проводов головки. Экран перевернут над микрофонными проводами. Таким образом.
Кроме того, алюминиевая клейкая фольга частично экранировала корпус.
После сборки я провел тестирование. Телефон не ловит с расстояния 20 см (вблизи он все еще ловит, но предохранитель иссяк). Пациент скорее жив, чем мертв. Я проверю это позже в реальных условиях.
Молоток против керамогранита на хорошем клее.
Один угол погнулся и его пришлось заменить.
Мне понравилась прочность, не очень понравилось выковыривать остатки клея)
Эмоции
11 дней назад
Если женщина вбила себе в голову, что ей не нужен хотя бы уголок в гараже с приличными стенами, то об уголке точно не может быть и речи. Месяц назад мне срочно понадобился уголок для фотографий, и я решительно выкинула диван из гаража на помойку, потому что этот уголок его занимал. С тех пор все пошло наперекосяк, я тратил каждую свободную минуту на покраску, склейку, разборку, сборку, шпаклевку и повторную сборку.
Сегодня я предлагаю считать цель достигнутой – угол закончен, остальное будет доделываться потихоньку. В то же время из руин, насколько это возможно, было восстановлено фотооборудование.
Этапы мероприятия:

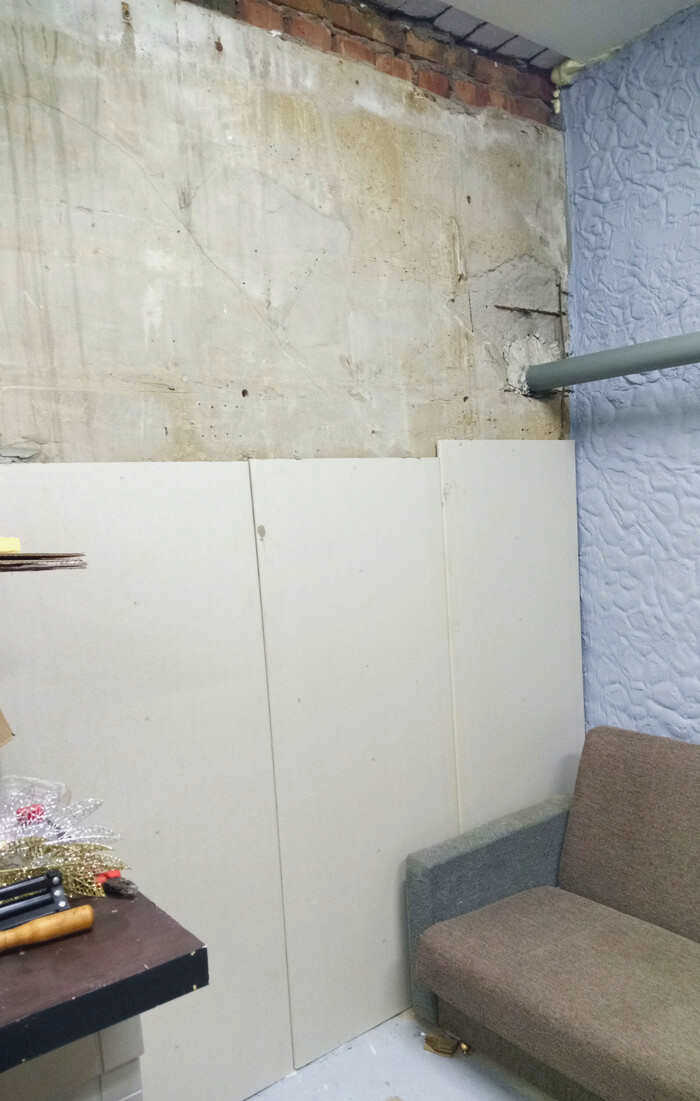

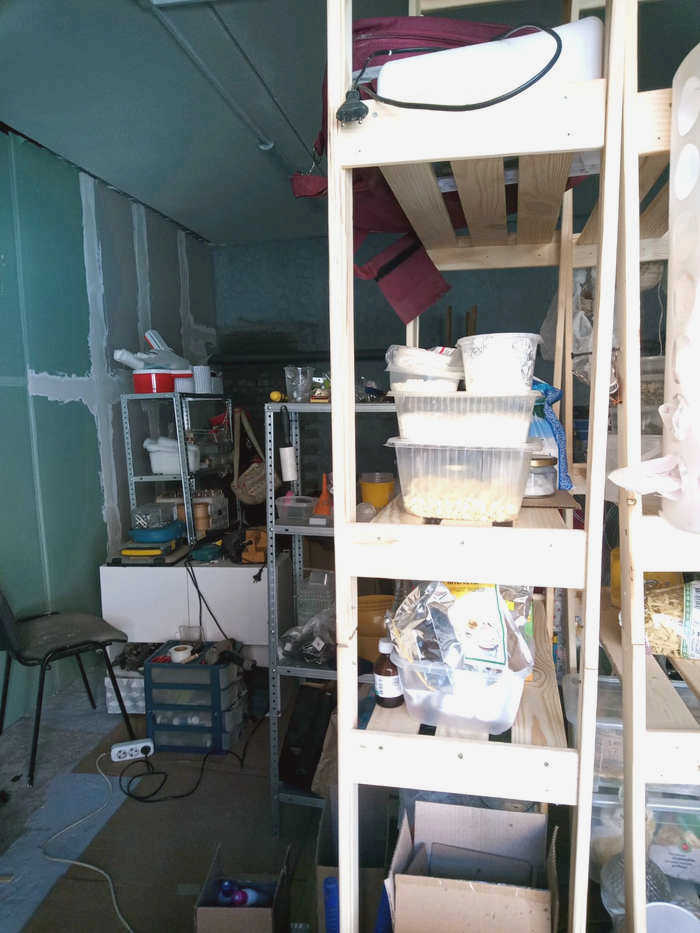

Начал месяц назад, состояние стены было удручающим.
Диван снят, фигачу дальше, между работой, тренировками и собственными массовками дома:
Ни хрена не могу сделать, потому что руки из жопы.
Но кое-что получается. Первая попытка сделать стену была признана неудачной, она была вычищена и сделана новая.
Изготовление деталей
Сначала решите, какое сверло вам нужно для работы. Простой садовый бур состоит из отдельных полупластин, установленных друг напротив друга. Вместе они образуют полноценную спираль, без которой бурение в земле было бы проблематичным. Основное назначение этого инструмента – копать ямки для саженцев кустарников и даже семян. Шнековый бур также может использоваться для бурения отверстий под бетонные опоры (круглые и профильные трубы, толстая арматура и т.д.). Шнек в сборе представляет собой ряд непрерывных витков, намотанных из полосы стального листа. Он более сложен в изготовлении, поскольку невозможно получить идеально плоский шнек (болт) без использования токарного или фрезерного станка.
Воспользуйтесь готовым чертежом или сделайте свой собственный. Будущий инструмент будет изготовлен по этому чертежу. Далее следуйте приведенным ниже инструкциям.

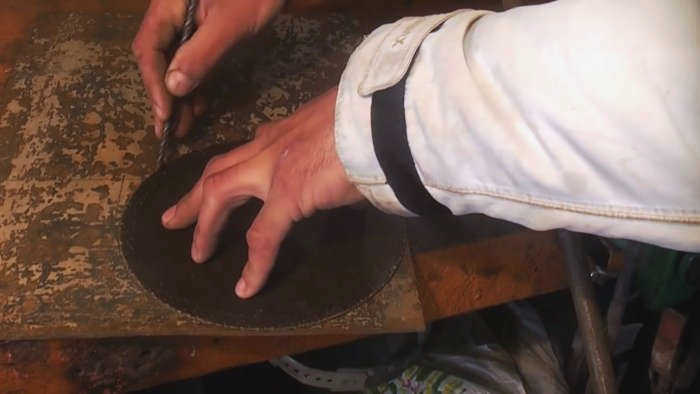

- Начертите круг на листе стали с помощью компаса, отметьте центр. Отрезанная от листа круглая часть – это будущее лезвие. Вырежьте его на токарном станке.
- По центру только что вырезанной окружности начертите внутренний разрез, чтобы установить пиленый диск на лезвии. Внешний диаметр трубки ярма должен совпадать с внутренним диаметром отверстия, которое вы собираетесь вырезать. Вырежьте это отверстие в диске.
- Разрежьте полученный диск на две части.

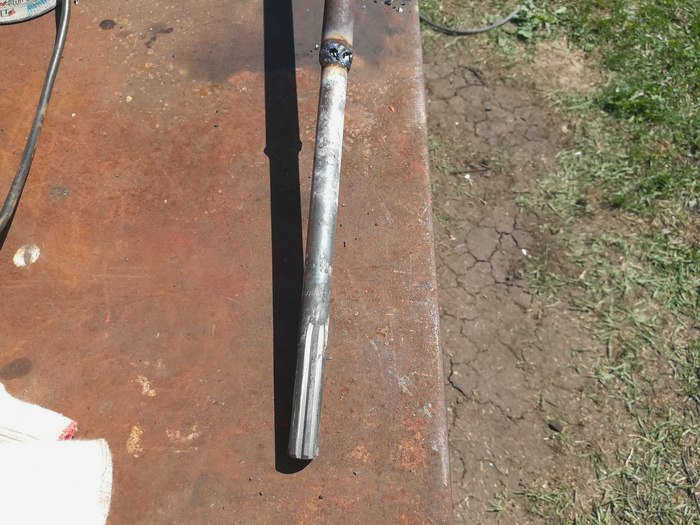

- Прорежьте четыре продольные линии (в среднем по 3,5 см) через конец флейтовой трубки. Используя молоток, согните куски так, чтобы их концы сошлись в одной точке. Эта точка будет определять направление сверления каждый раз, когда вы будете использовать молоток.
Сварить получившиеся швы. Убедитесь, что шпилька устойчива к основанию.
Чтобы соединить коромысло с диском, сделайте следующее:
- установите патрон на диск и убедитесь, что угол к плоскости сверления не превышает 20 градусов;
- выдерживайте расстояние в 5 см между частями диска, нанесите метки на ярмо, чтобы определить форму будущей конструкции;
- Приварите части диска к фланцу.
Окончательная сборка
Перед началом бурения кернобур постепенно собирается, погружаясь в нижележащие слои почвы. Прежде чем продолжить сверление, бурильщик проверяет надежность крепления следующей секции: если она случайно открутится, то извлечь ее (и другие секции, включая сверло) из просверленного отверстия без специальных инструментов будет очень сложно. Извлечение сверла производится в обратном порядке, следя за тем, чтобы не уронить несобранную секцию на дно канала.
Каждая удлинительная секция (труба) приваривается к своему раструбу с одной стороны: это облегчит и упростит монтаж и снизит риск отвинчивания при глубоком бурении. Перед первым использованием шнек следует отшлифовать: любые неровности, например, от сварки, должны быть удалены, чтобы снизить риск травмы.
Как сделать садовый шнек из металлолома.
Если вы хотите вкопать или установить столбы в бетон, сначала необходимо подготовить ямы. Для этого необходим шнек определенного диаметра. Если у вас его нет, вы можете сделать его самостоятельно. Это гораздо проще, чем копать ямы сверлом недостаточного размера, а затем расширять или углублять их подручными средствами.
Материалы:
- 3 мм стальной лист;

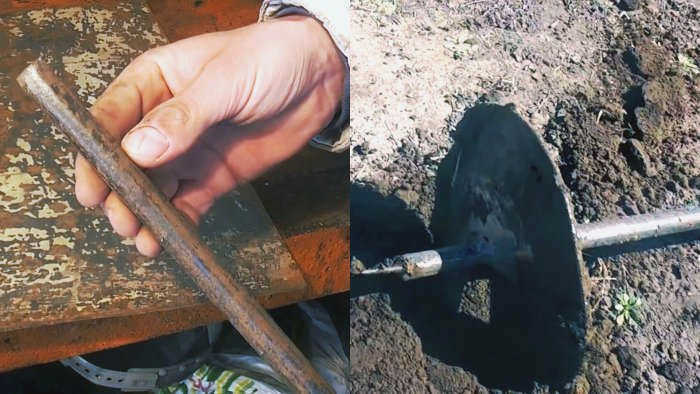

- круглый пруток 16 мм;
- труба 3/4".

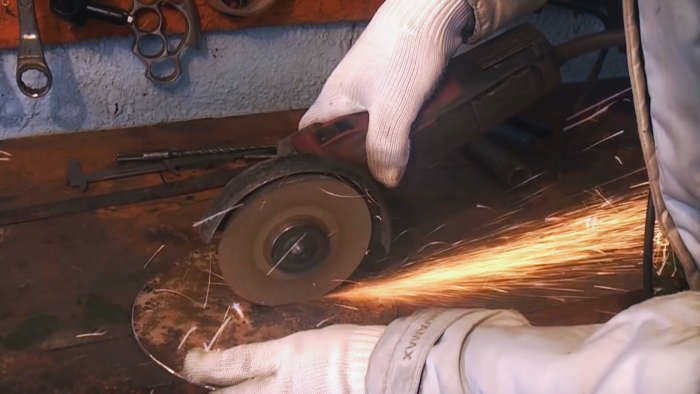

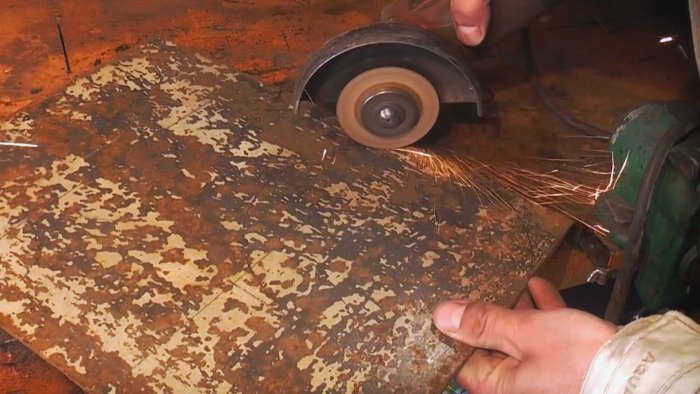

Чтобы сделать шнек, сначала выясните, какой глубины и какого диаметра должны быть отверстия. Важно, чтобы они превышали толщину столбов в достаточной степени для заливки бетона. Однако слишком большие шнеки не нужны, так как они усложняют работу, а также вызывают чрезмерный износ бетона. В большинстве случаев достаточно шнека диаметром 200 мм. После определения размеров вырежьте стальной диск толщиной 3 мм до нужного диаметра отверстия.

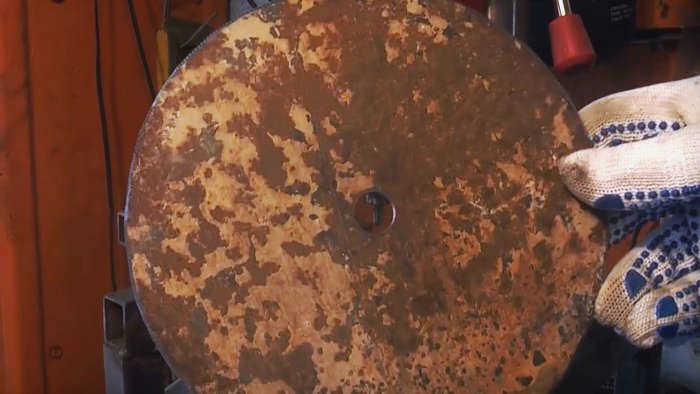

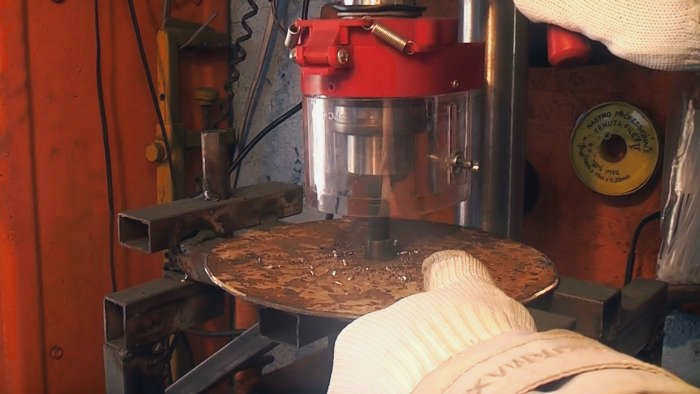

В центре элемента необходимо просверлить отверстие под диск.
Затем на диске делается надрез.
Насечка делается от любой точки по окружности в направлении отверстия. Затем одна сторона диска загибается наружу по линии реза, чтобы получилось лезвие.
Вставьте стержень в отверстие в диске так, чтобы режущая кромка была направлена вниз и по часовой стрелке. На его конце предварительно сделайте продольный разрез глубиной 10 мм и шириной 3 мм.
