Как сделать штекер антенны для телевизора

Скорее всего, сейчас есть и другие решения, моя задача была скорее показать саму доступность идеи организовать такой мост у себя дома – ведь можно поставить один передатчик и несколько приемников.

Как подключить антенну

Как правило, вопрос о том, как выбрать антенный кабель, возникает чаще всего у тех, кто хочет подключить необходимое оборудование к телевизору. На рынке представлено огромное количество различных кабелей, среди которых, несомненно, могут быть некачественные устройства, изготовленные из низкокачественного сырья.

При покупке кабеля пользователь должен учитывать как его характеристики и тип, так и тип подключаемого оборудования. Многие эксперты рекомендуют придерживаться следующих рекомендаций:

• Если оборудование будет использоваться в квартире, то лучше приобрести кабель для цифрового телевещания, так как он имеет более высокую пропускную способность;
• Необходимо приобретать кабели со специальной пропиткой. Это поможет продлить срок их службы даже при не очень благоприятных погодных условиях;
• Также следует избегать большого количества соединений и различных сращиваний, и не тянуть один кусок кабеля;
• Коаксиальный кабель не следует прокладывать рядом с электрическими кабелями, так как это может вызвать помехи.

Если пользователь выбирает конкретную кабельную компанию, ему следует обратить внимание на Cavel. Антенные кабели, производимые этой компанией, давно признаны устройствами высшего качества, которые также могут похвастаться длительным сроком службы.

Эти изделия толще, прочнее своих аналогов и обладают высокой устойчивостью к механическим воздействиям. Кроме того, эти кабели относительно просты в установке, поэтому проблем в процессе не должно возникнуть.

Видео о выборе кабеля вы можете посмотреть здесь

При выборе кабеля также следует учитывать следующее:

Как сделать телевизионную антенну своими руками: простое руководство по созданию аналоговой или цифровой телевизионной антенны для приема сигнала на большом расстоянии

• В первую очередь следует приобрести коаксиальный кабель, длина которого должна быть достаточной для покрытия расстояния от панели до телевизора, должно оставаться несколько метров. Сопротивление кабеля должно составлять 75 Ом;
• Затем следует проложить кабель, сделав отверстие во входном отверстии, через которое будет проложен кабель;
• Кабель следует подключить к разветвителю к разъему распределительного щита, снять внешнюю оболочку и прикрепить ее к распределительному концентратору;
• К концу кабеля, который находится в доме, следует прикрепить заглушку, удалив около 3 см изоляционного слоя. Также необходимо обмотать оплетку снаружи и снять изоляцию со стальной жилы;
• Наконец, кабель нужно подключить к телевизору и начать поиск телеканалов.

После выбора наиболее подходящего кабеля пользователь может приступить к выбору штекера, с помощью которого кабель будет подключен к телевизору. Он может быть подключен следующими способами:

• Пайкой. Однако этот способ следует использовать только в том случае, если телевизионная антенна устанавливается пользователем самостоятельно;
• С помощью F-образного штекера. При этом способе штекер подключается к различным типам телевизоров. Он имеет форму шайбы, которая навинчивается на конец кабеля, предварительно очищенного от изоляции. Неизолированный кабель также подключается к сигнальному гнезду;
• Использование штекера старого типа. Он отличается от предыдущей модели тем, что при установке его необходимо полностью демонтировать. Данный тип штекера обладает большей жесткостью, а также гораздо более прочен, чем современные устройства.

Практически все плазменные телевизоры имеют встроенный разъем для F-штекера. Эксперты рекомендуют использовать один из них, поскольку он может обеспечить более высокую пропускную способность антенного сигнала. Кроме того, они недороги и просты в установке. Штекер старого типа будет хорошо работать со старыми телевизорами.

Как выбрать кабель для подключения антенны и телевизора?

Хороший кабель – залог качественного телевизионного сигнала. Чтобы выбрать правильный кабель, необходимо учитывать следующие параметры:

1. Волновое сопротивление должно составлять 75 Ом. Именно такое значение сопротивления гарантирует передачу качественного изображения на телевизор.
2. Диаметр кабеля должен быть не менее 6 мм. Кабели с меньшим диаметром более хрупкие, что приводит к быстрому износу или повреждению.
3. Величина затухания должна быть не менее 60 дБ.
4. Внешний вид должен соответствовать кабелю, т.е. кабель всегда должен быть маркирован.
5. Наличие неприятного запаха является явным признаком плохого качества воздуховода.
6. Шланг должен быть достаточно гибким. Кабель не должен сминаться при деформации.

Все антенные кабели маркируются, зарубежные имеют приставки RG, SAT, DG, отечественные – RC (радиочастотный кабель). Наиболее популярными на рынке являются следующие модели:

1. RG-6. Толщина составляет от 6 до 7 мм. Материал жилы – омедненная сталь или медь. Оболочка изготовлена из ПВХ, фольгированного экрана и алюминиевой оплетки. Оболочка изолирована полиэтиленом. RG-6 обычно используется для передачи аналогового, кабельного или цифрового сигнала. Это самый дешевый проводник, конечно, качество не на высоком уровне.
2. RK-75 Проводник представляет собой медную жилу. Изоляция выполнена из твердого или пористого полиэтилена. Экран – оплетка из медных (луженых) проволок, покрытых оболочкой из ПВХ-пластиката. Идентичен кабелю RG-6 по классу, но позволяет передавать сигналы спутникового телевидения благодаря лучшему экранированию.
3. SAT-50. Более дорогой кабель, страна-производитель – Италия. Это стандартный коаксиальный кабель с улучшенным экранированием. Он передает сигналы кабельного, спутникового, цифрового и аналогового телевидения.
4. DG-113. Характеристики выше, чем у предыдущих моделей, но и ценовая категория у него выше. Кабель имеет дополнительное плетеное экранирование, а показатель затухания составляет около 90 дБ.

Как подключить антенный кабель

Помимо хорошего сигнала и кабеля, на качество передачи влияет правильное подключение к телевизору. Подключение осуществляется с помощью переходника в виде штекера. Соединение штекера с антенным кабелем осуществляется следующим образом:

1. В нескольких сантиметрах от конца кабеля с помощью ножа делается надрез по периметру до защитного экрана.
2. Снимите изоляционное покрытие до внутреннего проводника.
3. Подсоедините провод к штекеру до упора.
4. Кабель обрезается у внешнего края штекера.

В случаях, когда к одному антенному кабелю необходимо подключить несколько телевизоров, используются разветвительные адаптеры ("крабы"), однако подключенный адаптер снижает мощность принимаемого потока данных. Количество выходов разветвителя должно быть равно количеству подключенных телевизоров. Наличие свободного выхода также снижает качество сигнала.

Сплиттеры устанавливаются в местах с наиболее сильным сигналом. Для компенсации потерь используются специальные устройства в виде усилителей. Усилители повышают качество телевизионного сигнала и снижают уровень помех за счет использования внешнего частотного фильтра.

СОВЕТ! Подключение двух телевизоров к одной антенне снижает качество сигнала на 30%.

Адаптеры позволяют удлинить кабели, соединив их вместе. Для того чтобы избежать ненужной потери сигнала, удлиненный кабель должен состоять из проводов одной модели и марки. Поврежденные участки можно также отремонтировать с помощью переходников. Сильный изгиб кабеля может повлиять на качество сигнала, поэтому обращайте внимание на траекторию проложенного кабеля.

Способы подключения телевизионного кабеля

Способы сортируются в зависимости от качества изготовления. Первые пункты являются наиболее качественными и компенсируют любые потери телевизионного сигнала.

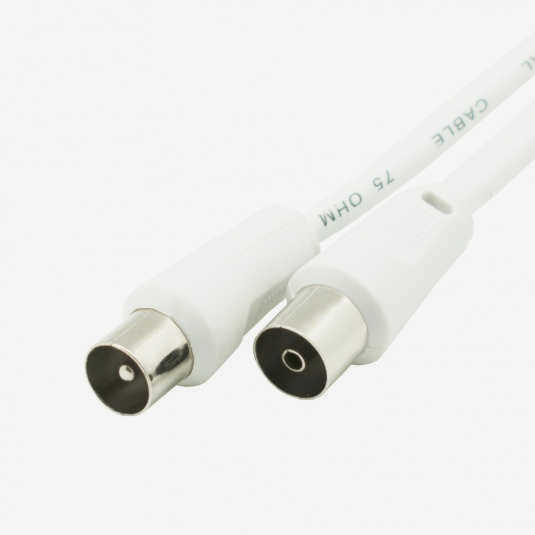

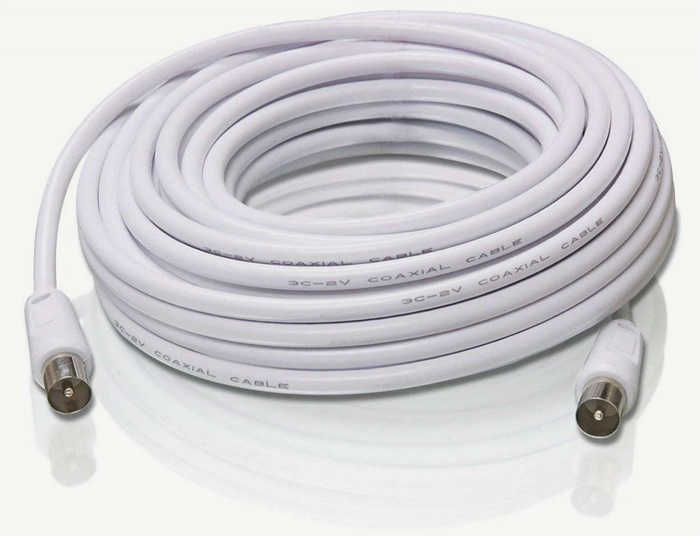

1. Специальный телевизионный удлинительный кабель. Это обычный коаксиальный кабель длиной несколько метров. На одном конце имеется гнездо для установки штекера от существующего телевизионного кабеля. На другом конце находится штекер для подключения к антенному входу телевизора. Если вам нужно удлинить кабель на небольшое расстояние, удлинительный кабель – самый разумный вариант. Цена удлинительного кабеля зависит от степени защиты и качества изготовления. 5-метровый удлинитель можно купить всего за 300 рублей, а 1,5-метровый – за 400-500р. Такой удлинитель легко сделать своими руками. Вы покупаете кабель необходимой длины, F-коннектор и F-штекер. Конструкция разбирается, и сборка завершена.

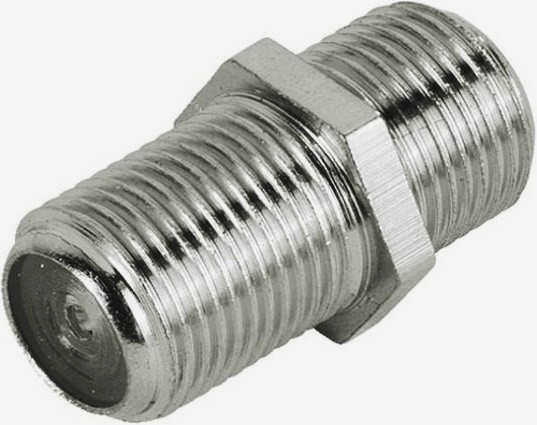

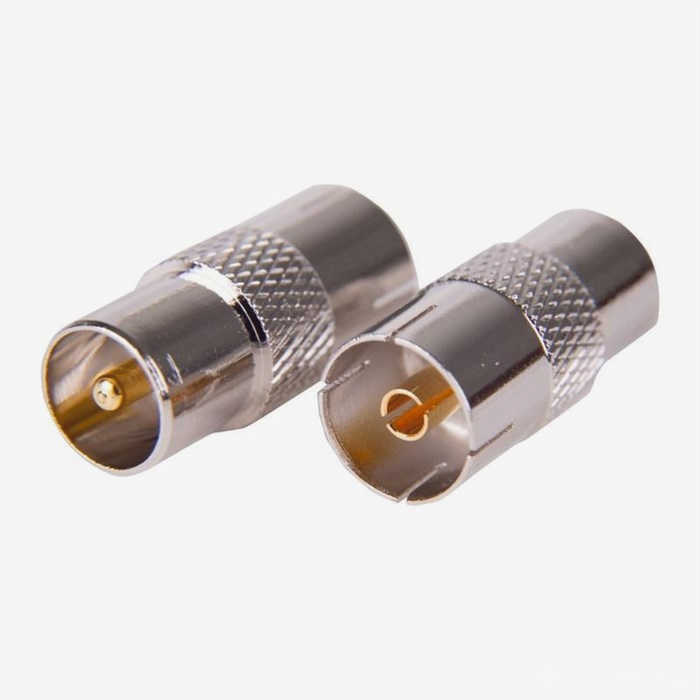

2. Переходник (Прямой коаксиальный кабель к F-коннектору). В просторечии называется "бочка" или "бочонок". По умолчанию ничего не продается вместе с коннектором. Поэтому вам также понадобятся два F-коннектора, которые подключаются к концу антенного кабеля.
3. Пайка. Сердечник и экранирующий слой кабеля спаиваются вместе. Единственные необходимые инструменты – паяльник, канифоль и припой. Соединение получается достаточно хорошим даже без адаптера. Метод можно использовать, если в арсенале нет разъемов и "бочки".

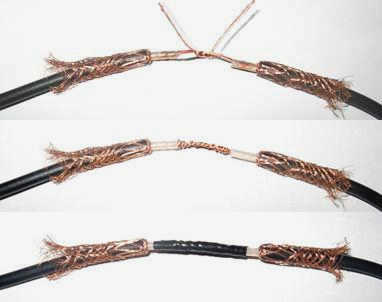

4. Скрутка. Лучше вообще не использовать. Однако можно скрутить кабель, пока под рукой не окажется компонентов для полного соединения. Скручивание на выходе приводит к наибольшей потере уровня сигнала.

Как правильно подключить кабель через F-коннекторы

Действия можно разделить на два этапа – зачистка кабеля и подключение его к разъему.

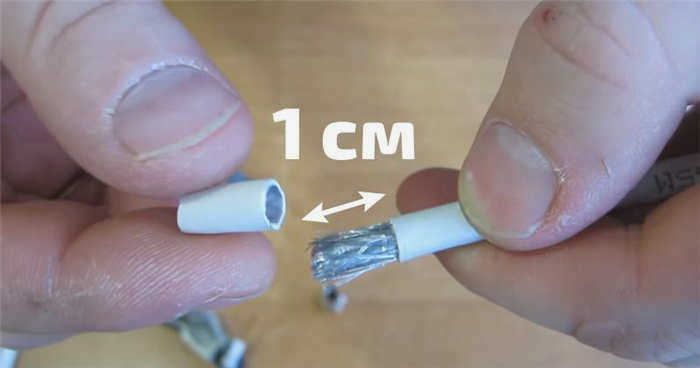

1. Необходимо удалить примерно 1 см экранирующей оболочки. Сначала делается круговой надрез. Затем отрезанная часть удаляется из жилы кабеля мягкими пошатывающими движениями.
2. Загните оплетку обратно на оставшуюся оболочку.

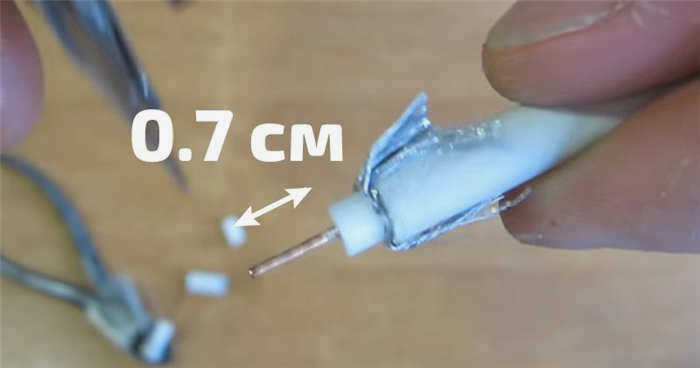

3. Удалите 7-8 мм внутреннего диэлектрика так, чтобы остался небольшой кусочек материала.
4. Прикрутите разъем к кабелю с верхней части экрана. Если вкручивание вручную затруднено, можно помочь себе плоскогубцами. Однако не закручивайте разъем с силой, так как есть риск расколоть и полностью сломать металл.

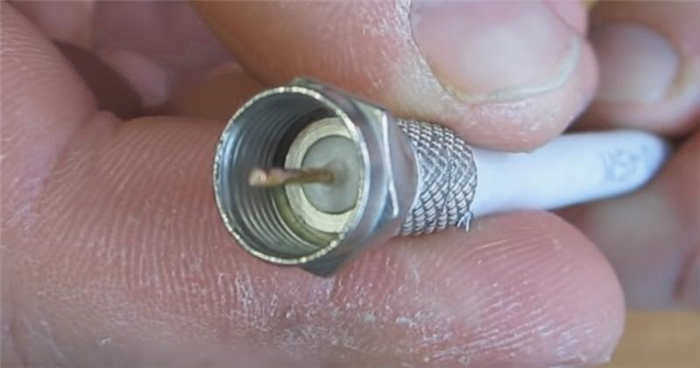

Закручивайте до тех пор, пока экран почти или полностью не окажется под металлической частью разъема. Диэлектрическая медная жила кабеля должна выступать до внутреннего отверстия разъема. Жила должна выходить за пределы разъема на несколько миллиметров.

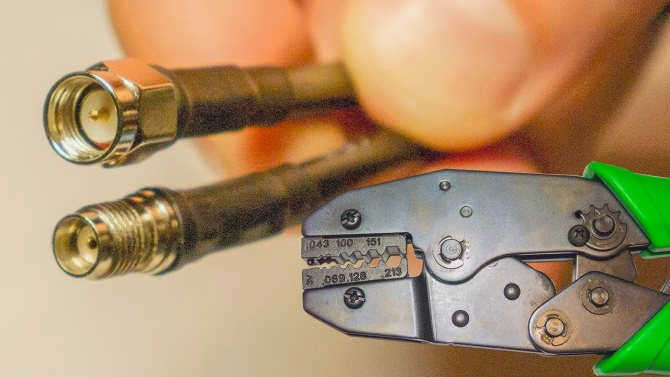

Выбор и установка антенного разъема на кабель

Установка разъемов для коаксиального кабеля (F-коннекторов) не представляет особой сложности, особенно если следовать советам опытных мастеров. Разъемы и кабели бывают разных размеров, поэтому сначала убедитесь, что все размеры верны. Затем следуйте приведенным ниже инструкциям:

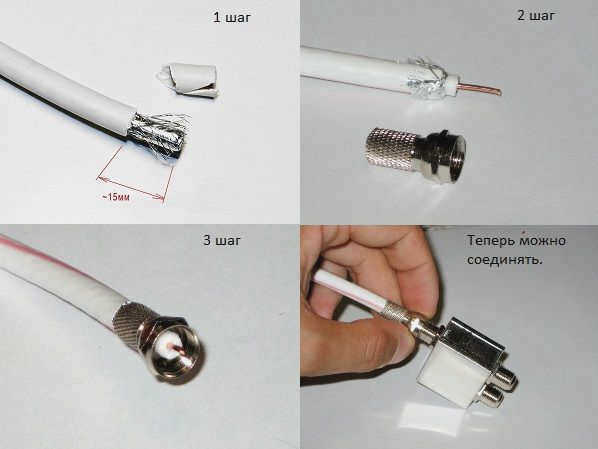

1. Снимите 15 мм верхнего слоя изоляции на конце кабеля. Будьте осторожны, чтобы не повредить плетеный экран. Лучше всего использовать кабелерез или бокорез, но если у вас нет специальных инструментов, вы можете воспользоваться ножом.

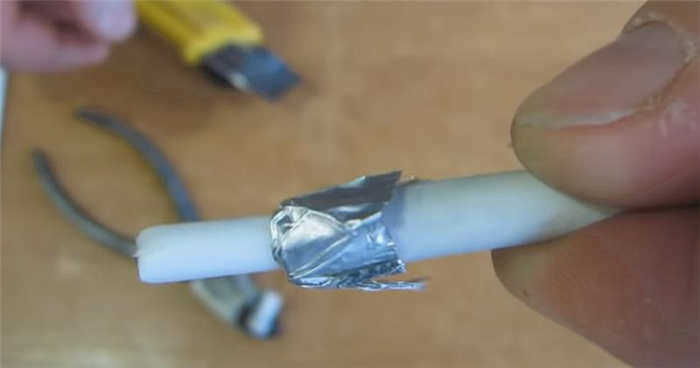

2. Постарайтесь аккуратно согнуть экран кабеля (фольга + оплетка) в сторону, противоположную изоляции кабеля. Не скручивайте провода, а постарайтесь выпрямить их вдоль провода. Фольга должна лежать на проводах равномерно.
3. Затем удалите 10 мм внутренней изоляции, которая защищает центральную жилу кабеля. Опять же, важно не спешить и быть осторожным с теми же инструментами. Если вы делаете надрез, сделайте его поверхностно, а затем скрутите изоляционный материал вручную.

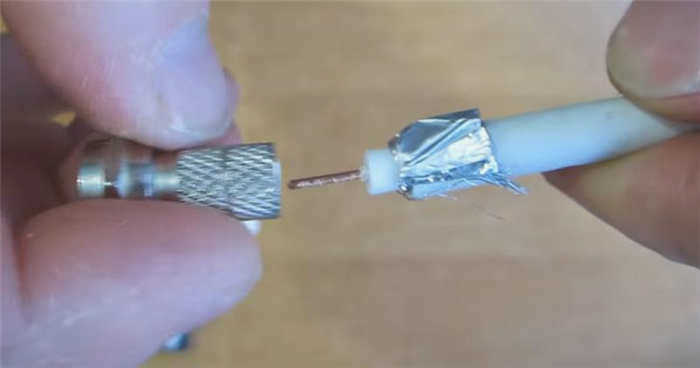

4. Накрутите F-коннектор на подготовленный конец кабеля. Делайте это медленно, следя за тем, чтобы экранирующая оплетка с фольгой проходила под разъемом. Она не должна сминаться или скручиваться, хотя некоторые волоски могут отломиться. Продолжайте навинчивать разъем до тех пор, пока центральный изолятор кабеля не будет виден на внутренней стороне F-разъема.
5. Если центральная жила кабеля значительно выступает (более чем на 2 мм), укоротите его.

Читайте также: Как выбрать ИБП для компьютера в зависимости от его мощности?

Читайте также: Расчеты для радиоприемников, антенн.

Вот и все. Кабель готов к подключению.

Примечание: В некоторых моделях коаксиальных кабелей экранирующая фольга может иметь диэлектрическое покрытие. В этом случае фольгу следует отрезать. Не перегибайте косу!

Приложения

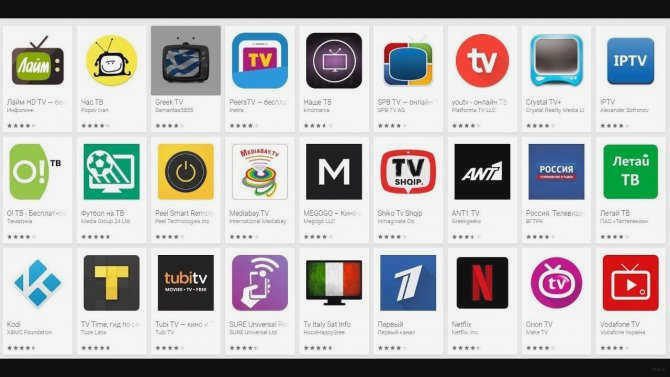

Все современные телевизоры Smart TV (LG, Samsung, SONY, Philips) могут устанавливать приложения, среди которых есть и сервисы для просмотра ТВ. Везде будут небольшие отличия, но если вы наберете в магазине приложений слово "TV", то получите большой список:
