Солнечный коллектор своими руками: виды и способы строительства
Самый простой солнечный коллектор – это вариант для экономии энергии в солнечные дни. Такую конструкцию несложно собрать своими руками, а нагретый теплоноситель использовать для отопления и различных бытовых нужд. Конструктивно такой водонагреватель состоит из абсорбера (ключевого элемента), накопительного бака и водопровода. Для повышения эффективности желательно включить в систему циркуляционный насос.
Солнечные коллекторы – виды и нюансы
- t < +30° – наиболее бюджетные и простые в реализации. Используется для сушки сельскохозяйственной продукции, полива теплиц, летнего душа на дачах, предотвращения накопления снега на солнечных батареях.
- t +30° – +60° – конструктивно более сложные и эффективные. В основном используются для снабжения горячей водой кухонь и ванных комнат в загородных домах.
- t > +60° – высокотемпературная группа. Как правило, вакуумного типа с промышленными абсорберами. Предназначены для бытового отопления.
На современном рынке представлен широкий ассортимент солнечных коллекторов водяного и воздушного типа от отечественных и зарубежных производителей, но их стоимость относительно высока. При установке своими руками расходы снизятся в разы, а общая эффективность установки уменьшится всего на 15-25%.
Важно: Лучшей по эффективности является конструкция с использованием подручных вспомогательных материалов и абсорбера заводской модели.
Водяной солнечный коллектор – типовая схема и характеристики при сборке своими руками
Наиболее распространенный вариант солнечного коллектора включает в себя:
- трубку или шланг, по которому вода или другой теплоноситель будет подаваться к нагревательному элементу;
- трехслойный абсорбер-водонагреватель – изолятор внизу, стальной лист посередине, стекло или акрил сверху в деревянной или пластиковой раме на подставке;
- труба или шланг для слива нагретой воды;
- вентиляция;
- накопительный бак;
- Циркуляционный насос – опционально поставляется как дополнительное оборудование.
Для повышения эффективности поверхность абсорбера окрашена термостойкой краской черного цвета. Это минимизирует отражения и позволяет поглощать до 99% тепловых фотонов в профессиональных моделях и до 80% в бытовых.
Концепция дизайна
Суть солнечного коллектора заключается в том, что холодная вода из бака самотеком поступает в коллектор. Нагретая вода проходит по каналам и возвращается в резервуар. Это создает естественную циркуляцию в замкнутой системе.
Коллектор изготавливается из листа поликарбоната или другого пластика с полыми квадратами внутри, проходящими по всей длине. Чтобы увеличить поглощение солнечного света и повысить эффективность коллектора (скорость нагрева воды), пластик может быть окрашен в черный цвет. Однако важно отметить, что лист изготовлен из довольно тонкого поликарбоната, поэтому при отсутствии циркуляции он может размягчиться или деформироваться, что приведет к утечке воды.
Также следует отметить, что данное устройство не подходит для установки в жилых помещениях для горячего водоснабжения. Эта экспериментальная конструкция больше подходит для летнего душа в доме отдыха.

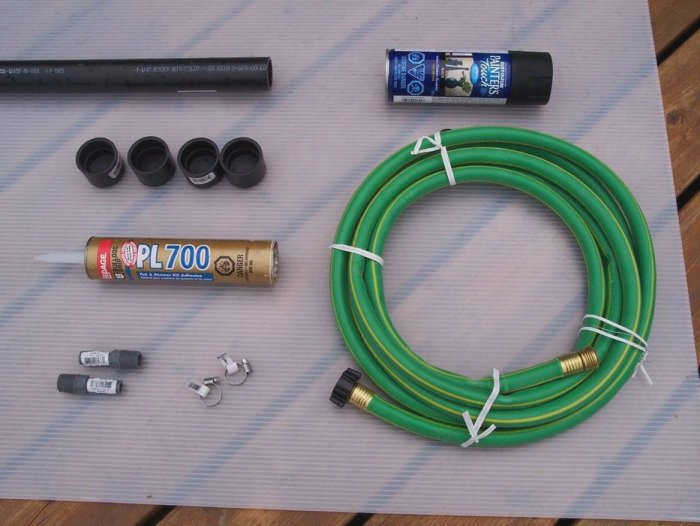

- Циркулярная пила и ручная пила.
- Электрическая дрель.
- Электрический нож.
- Металлическая измерительная лента.
- Отвертка.
- Пистолет для силиконового клея.
- Строительный степлер.
- Поликарбонатный лист с полыми каналами.
- Трубка из АБС-пластика.
- 4 колпачка на трубки.
- 2 ½" резьбовых пластиковых фитинга с соединением для шланга.
- Трубка с силиконовым герметиком.
- Баллончик с краской, если планируется покраска.
- 1 лист фанеры.
- Лист пенополистирола. Можно также использовать квадраты пенополистирола.
- Дерево 100×100 мм.
- Пластиковая пленка, клейкая лента.
- Винты, гайки, шайбы, монтажные скобы.
Пошаговая технология сборки солнечного коллектора

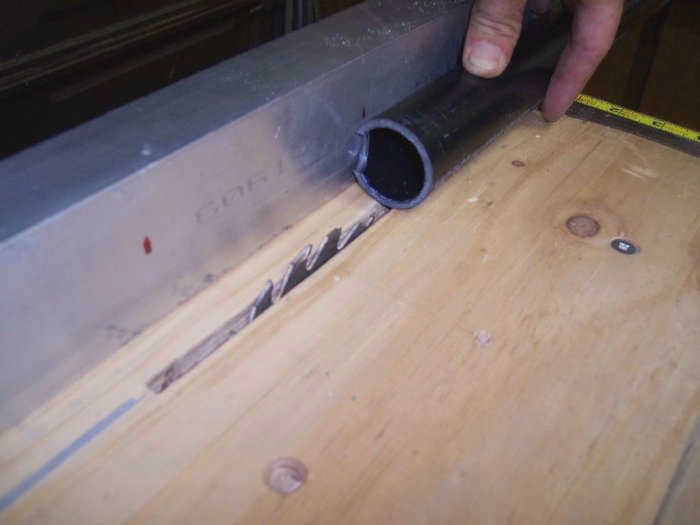

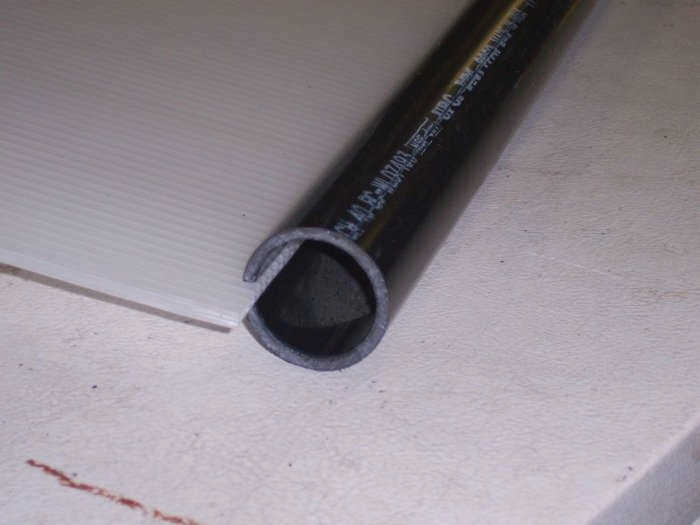

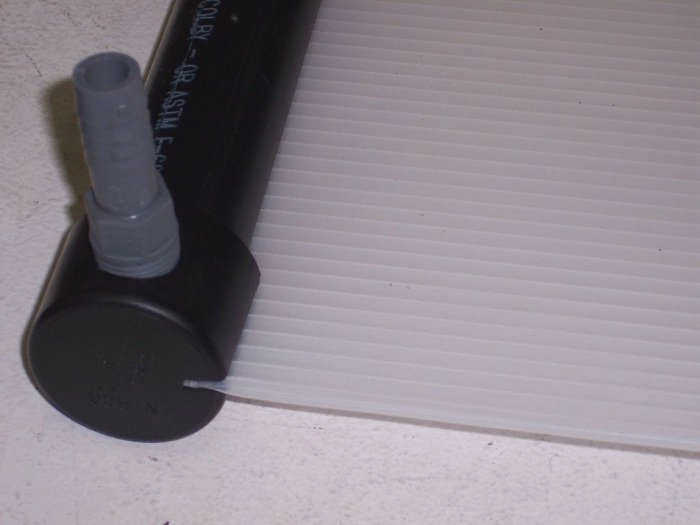

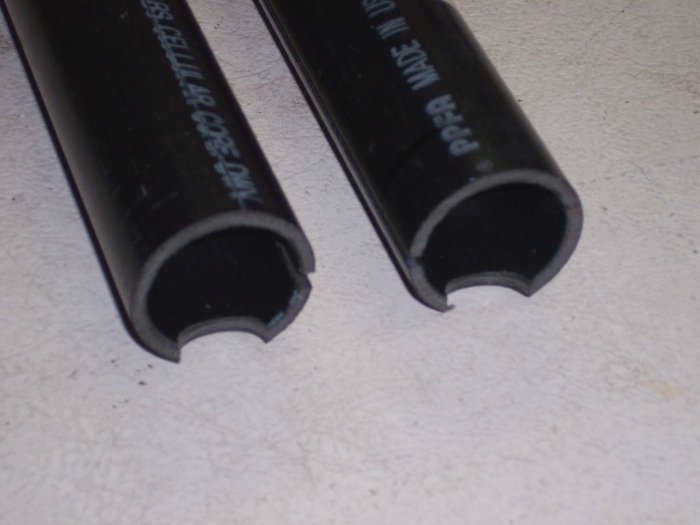

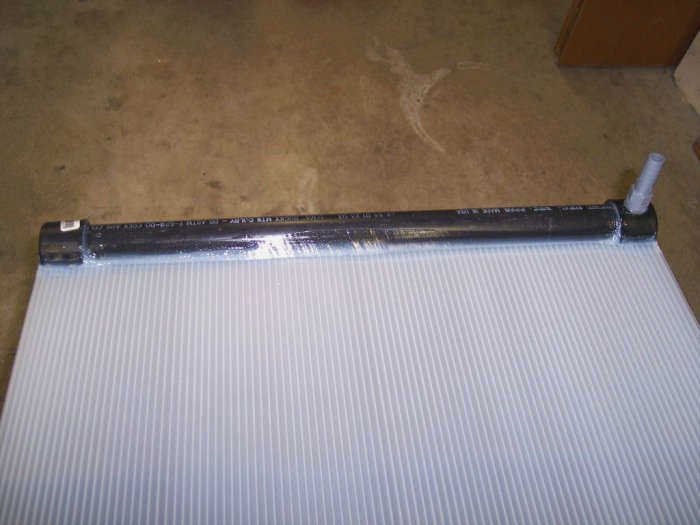

- Трубка из ABS-пластика нарезается на куски длиной, соответствующей ширине листа. В моем случае это 1 метр.

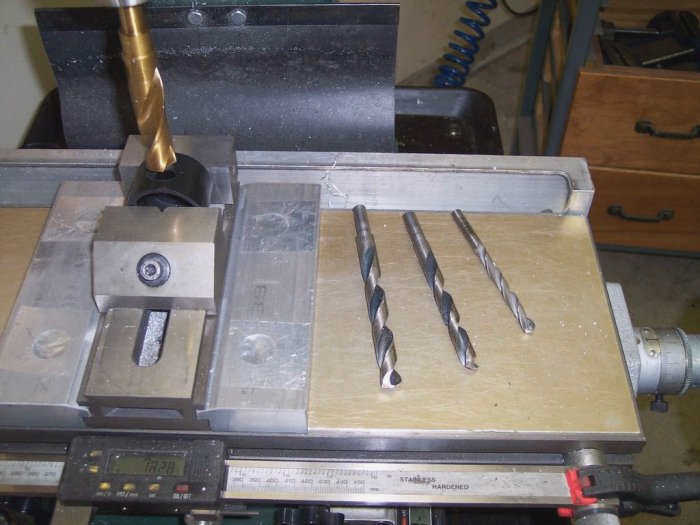

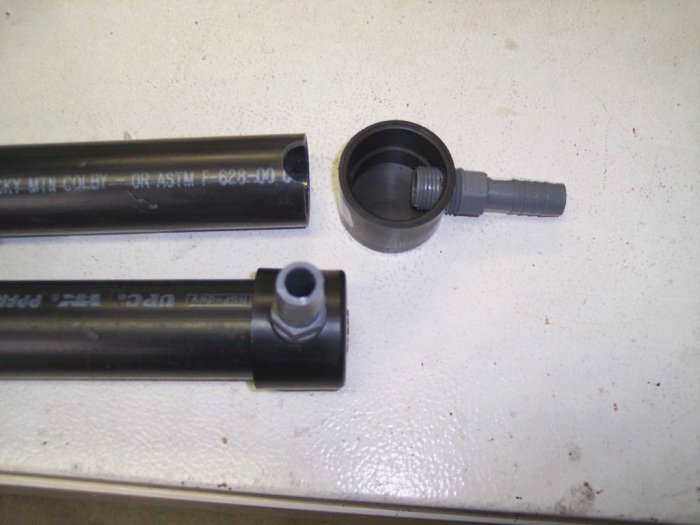

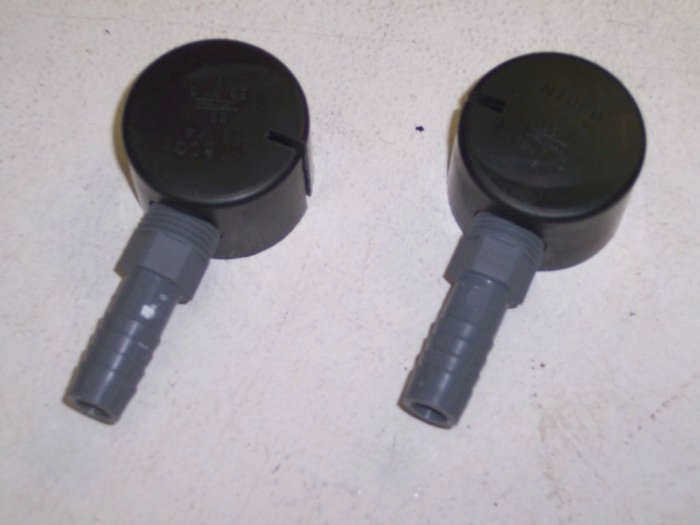

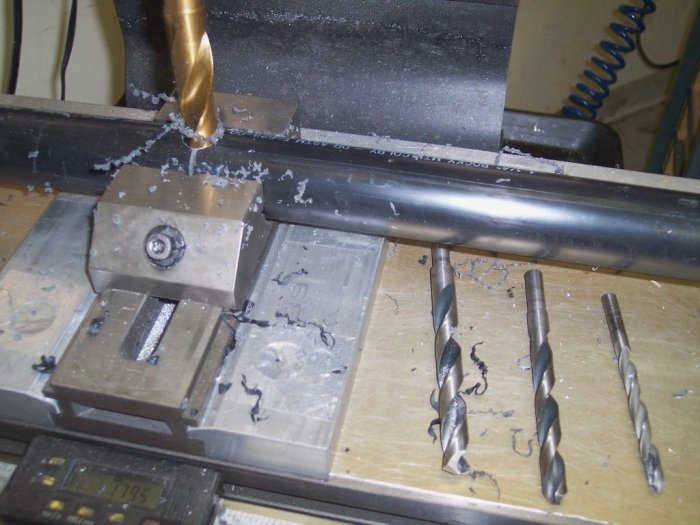

- Со стороны двух заглушек просверлите отверстия под разъемы. Если у вас нет сверла нужного диаметра, вы можете увеличить маленькое отверстие круглым напильником.
Будьте осторожны при выполнении этой операции и учитывайте положение и направление адаптеров разъемов.
Собранную конструкцию следует оставить примерно на 24 часа, чтобы герметик хорошо высох, а затем приступить к проверке герметичности. Для этого к входному и выходному адаптеру подсоединяются шланги, один из которых подключается к водопроводной трубе. После того как коллектор полностью заполнен водой, все стыки и соединения проверяются на герметичность. При обнаружении утечек воду сливают, а после высыхания проблемные соединения снова герметизируют.
Чтобы рассчитать объем и мощность коллектора, необходимо знать его объем. Для этого необходимо слить воду из коллектора в какую-либо емкость. Например, моя панель содержит 7,2 литра (включая шланги).
Изготовление высокоэффективного солнечного водонагревателя мощностью 1600 Вт
В последние годы солнечные водонагревательные коллекторы все чаще встречаются на садовых участках. В летние дни с их помощью можно получить почти кипящую воду. Они также используются для нагрева теплоносителя для отопления. Однако цена этих коллекторов высока, поэтому, если у вас ограниченный бюджет, вы можете сделать их самостоятельно. Давайте рассмотрим, как собрать коллектор заводского качества в домашних условиях с небольшими вложениями.
Материалы:
- Алюминиевый лист;
- Термостойкий герметик;
- медная труба диаметром 6 или 9 мм;
- пенополистирол;
- термопаста для радиаторов;
- оконное стекло;
- вытяжные заклепки.

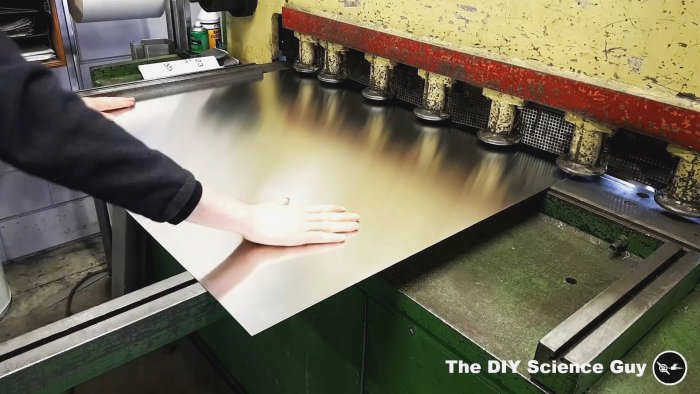

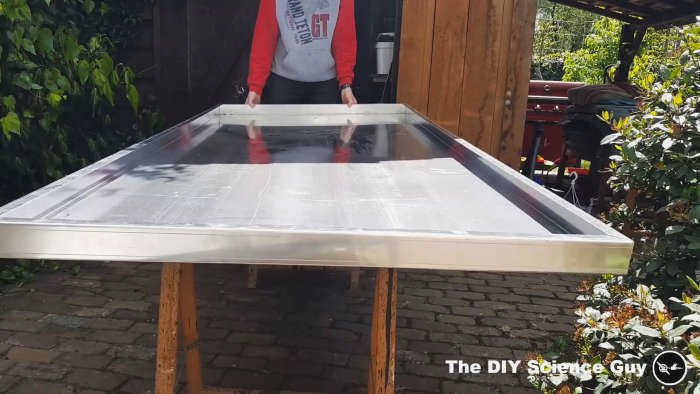

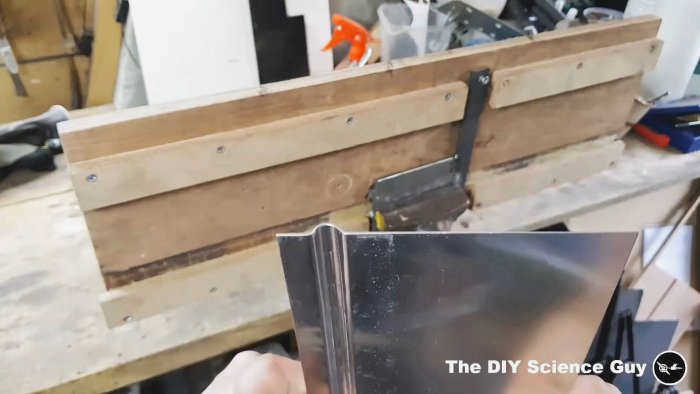

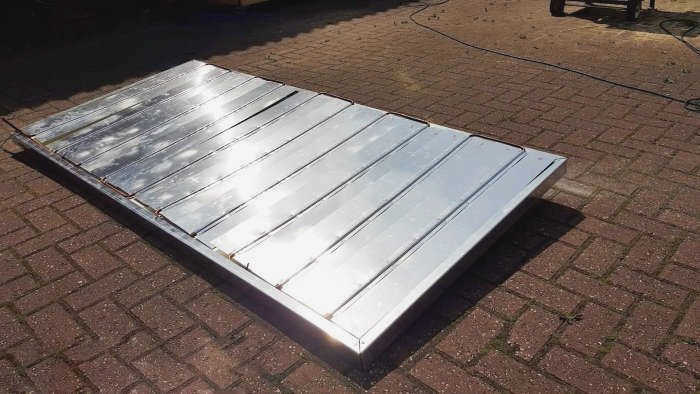

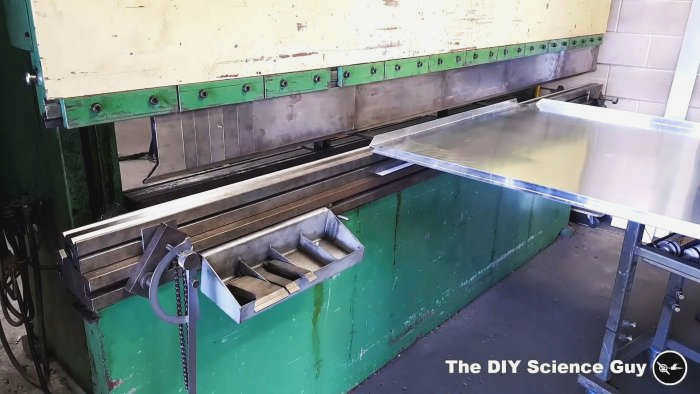

Начните с изготовления корпуса коллектора из гладкого алюминиевого листа. Если у вас есть станок для гибки листового металла, его можно согнуть, сформировав каждый край в 2 сгиба. В этом случае вам нужно будет предварительно удалить углы заготовки, как в примере. При отсутствии такого станка профиль или полосы можно просто прикрутить к краю листа. В этом случае, помимо саморезов или заклепок, необходимо также использовать герметик.

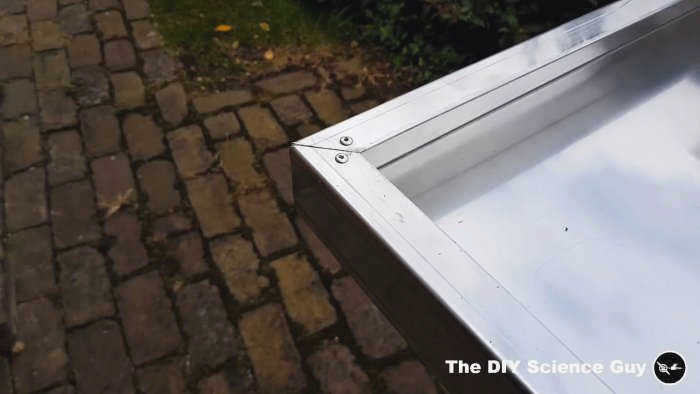

При изготовлении корпуса путем сгибания необходимо усилить углы. Это делается путем установки вставок с внутренней стороны и закрепления их разрывными заклепками.

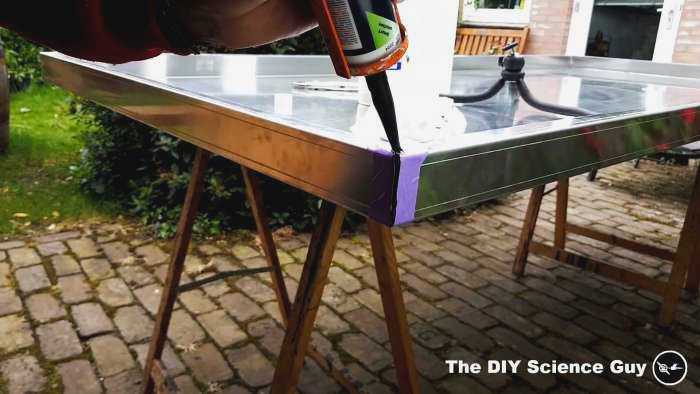

На стыках углы должны быть заполнены герметиком.
Селективное покрытие

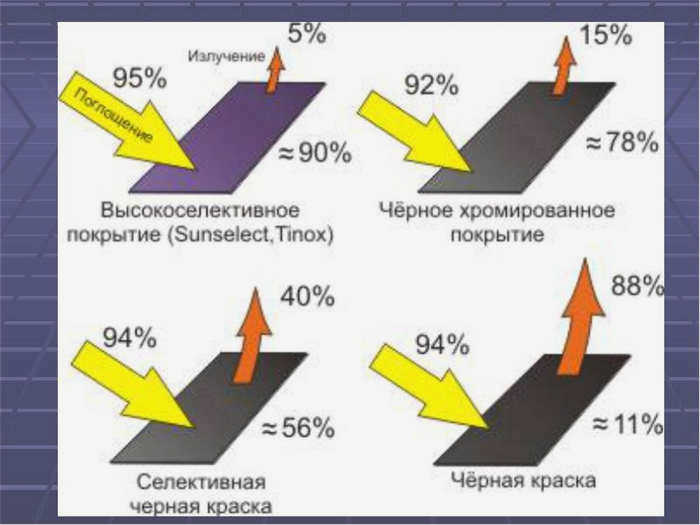

Селективное покрытие выполняет практически главную функцию коллектора. Панель или радиатор с покрытием притягивает в разы больше солнечной энергии и преобразует ее в тепло. В качестве селективного покрытия можно приобрести специальный химикат или просто покрасить коллектор в черный цвет.
Чтобы сделать собственное селективное покрытие для солнечных коллекторов, можно использовать
- специальный готовый химикат;
- оксиды различных металлов;
- тонкий изоляционный материал;
- черный хром;
- селективную краску для коллекторов;
- черная краска или фольга.

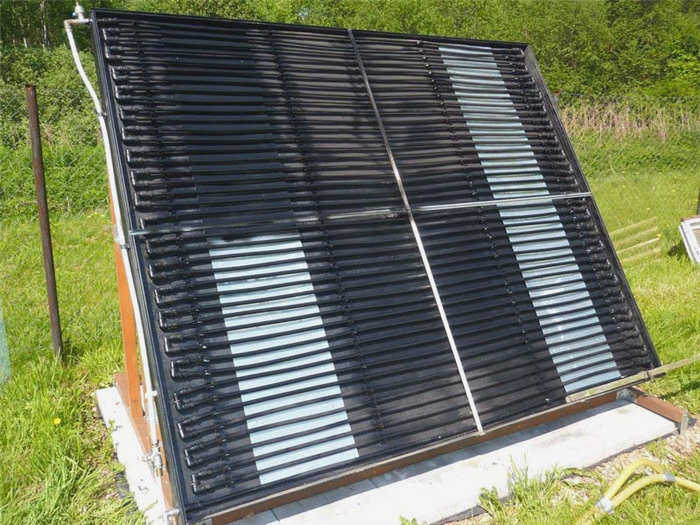

Коллекторы из подручных материалов
Построить солнечный коллектор для отопления дома своими руками дешевле и интереснее, ведь его можно сделать из самых разных материалов, которые есть у вас под рукой.

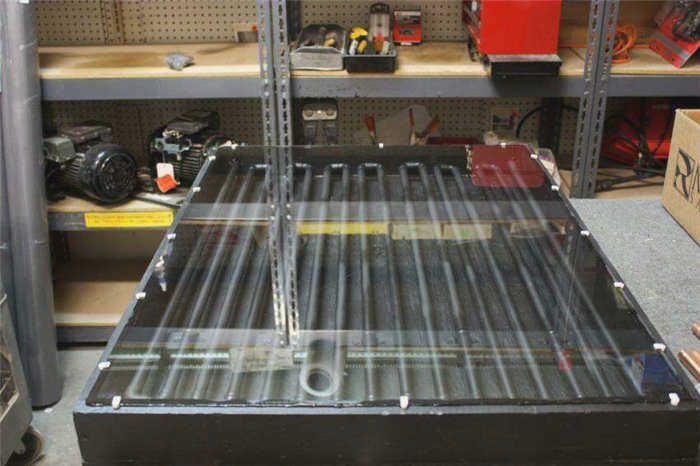

Из металлических труб
Этот вариант сборки похож на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками нагреватель сваривается из труб и помещается в деревянный ящик, выложенный изнутри теплоизоляцией.
Наиболее эффективными будут медные трубы, можно использовать и алюминиевые, но их сложно сваривать, а вот стальные трубы – самый удачный вариант.
Такой домашний коллектор не должен быть слишком большим, чтобы его было легко собрать и установить. Диаметр труб в солнечных коллекторах для сварки радиатора должен быть меньше, чем диаметр труб, подводящих и отводящих тепло.

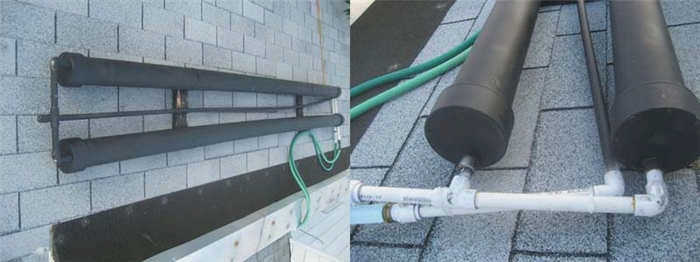

Использование пластика и пластиковых труб
Как сделать солнечный коллектор из пластиковых труб в домашних условиях? Они менее эффективны в качестве теплоносителя, но в несколько раз дешевле меди и не подвержены коррозии, как сталь.
Трубки укладываются в спиральный короб и закрепляются хомутами. Для улучшения характеристик их можно покрыть черной или селективной краской.
Вы можете поэкспериментировать с укладкой труб. Поскольку трубы нелегко согнуть, их можно укладывать не по спирали, а зигзагом. К преимуществам пластиковых труб можно отнести то, что их легко и быстро паять.

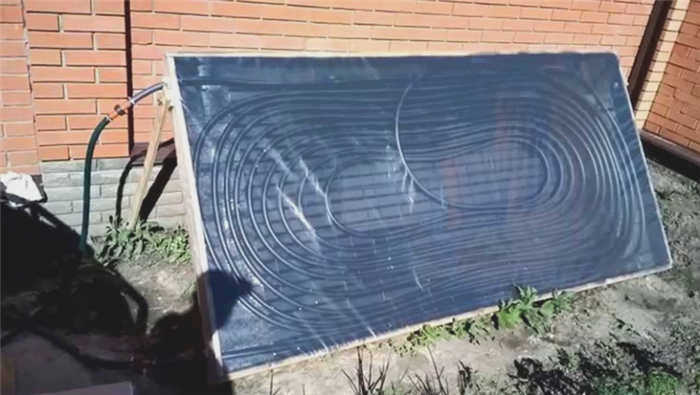

Из шланга
Чтобы сделать собственный солнечный коллектор для душа, вам понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его можно использовать и в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба помещается в коробку и закрепляется хомутами.
