Поэтому вывод прост: Если телевышка находится в непосредственной близости, то достаточно простой мачтовой антенны, которая прячется за телевизором и никому не мешает.
Ну а если вышка все-таки далеко, то можно смело делать второй вариант. По чувствительности он оставляет позади даже покупку антенны с усилителем! Не верите? Тогда почитайте отзывы здесь – https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html#comment
Антенна для цифрового телевидения своими руками
Современное телевидение массово переходит от аналогового сигнала к более перспективному и качественному цифровому. И если вы оказались в ситуации, когда у вас нет под рукой антенны или имеющаяся сломалась, то вам поможет инструкция по изготовлению самодельного устройства.
Однако следует иметь в виду, что создать универсальный приемник не удастся, при усилении принимаемого телесигнала значительно сократится диапазон каналов и, наоборот, при расширении рабочих пределов придется пожертвовать коэффициентом усиления. Поэтому антенна для цифрового телевидения своими руками проектируется на основе персональных данных, которые имеют отношение к вашему дому и его расположению в регионе.
Конструкция и расчеты
Чтобы сделать антенну своими руками, можно использовать любой из доступных материалов, тем более что конструктивных решений для ее реализации существует множество. Однако следует учитывать, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна настроена неправильно или сигнал слишком слаб для нее, вы увидите только пустой экран. Нет абсолютно никакого способа узнать, слишком ли велики геометрические ошибки или передача не достигает приемника.
Поэтому необходимо рассчитать конкретную антенну для вышки, с которой планируется принимать цифровой сигнал.
На практике для этого необходимо
- найти в Интернете ближайшие мультиплексоры в регионе или городе;
- Определить ее ориентацию относительно дома – антенна для приема цифрового ТВ должна быть обращена к мультиплексору;
- Определить частоту источника сигнала, обычно для DVB-T2 она составляет от 314 до 898 МГц.
Чтобы рассчитать длину волны, принимаемой цифровым телевидением, используйте формулу
λ = 300 / f
где λ – длина волны, а f – частота передачи.
Теперь рассмотрим пример двух близлежащих вышек с частотами передачи 500 и 750 МГц.
Длина волны для каждой из них рассчитывается отдельно:
- λ = 300/500 = 0,6 м;
- λ = 300/750 = 0,4 м.

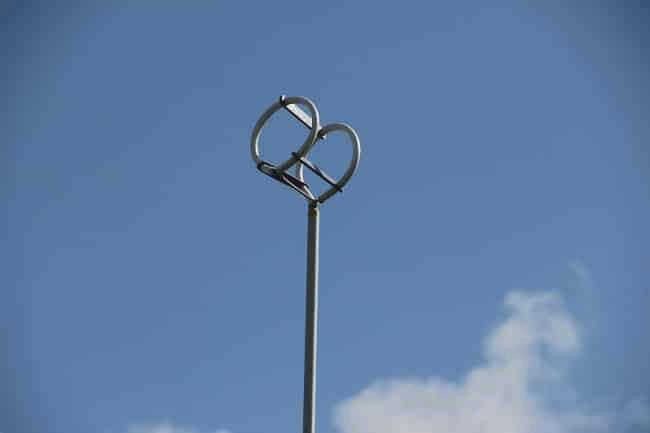

Исходя из этого, выберем модель антенны Харченко или двухлучевую антенну и коаксиальную кольцевую антенну как наиболее простые. Если в первом случае мы сделаем антенну Харченко для цифрового телевидения с длиной волны 60 см, то одна сторона антенны будет равна четверти λ, т.е. в нашем случае 60/4 = 15 см. Для второго источника сделаем кольцевую антенну с активным приемником 40 см.
Немного расчетов, чтобы сделать все правильно

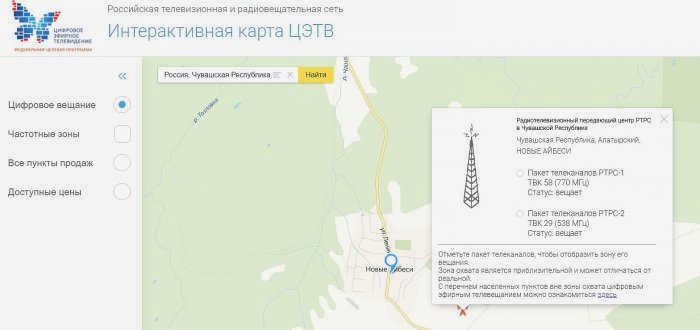

Первое, что нужно сделать, это зайти на сайт – карта.рс.рф.
Введите в строку поиска свой населенный пункт. Затем найдите ближайшую к вашему местоположению вышку. При нажатии на нее левой кнопкой мыши появится таблица со значениями частот эфирных пакетов.
Мы транслируем два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов в каждом. Мы смотрим на частоты и для того, чтобы принять два пакета, нужно выбрать среднюю между этими частотами. Например, если первый пакет имеет частоту передачи 700 МГц, а второй – 500 МГц, выбираем среднюю – 600 МГц. В этом нет ничего сложного.
Вы уже научились находить частоту, теперь нужно найти длину волны. Она рассчитывается по формуле:
Длина волны = скорость света / частота.
Скорость света равна 300 Мм/с. Разделите это значение на частоту:
300 / 582 = 0,52
Это означает, что длина волны для частоты 582 МГц составляет 0,52 метра. Это значение нам понадобится для изготовления антенны. Расстояние между центрами моего пакета вы рассчитаете сами.
Первая самодельная антенна: штыревая антенна
Это, безусловно, самая простая антенна. По сути, она представляет собой кусок проволоки длиной 1/4 волны.

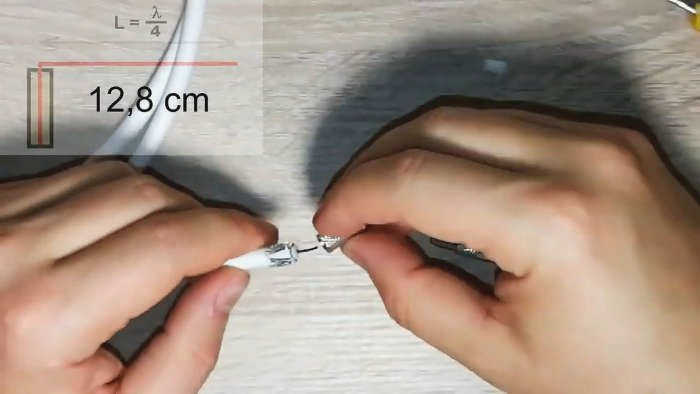

Возьмите кусок провода, закрепите конец под вилкой.
Надеваем его и прикручиваем вилку.

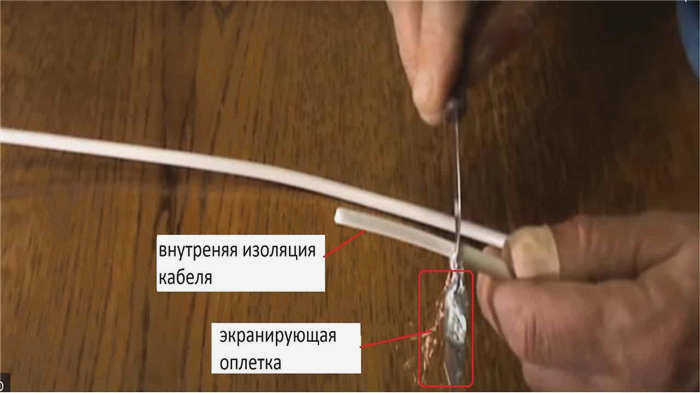

Удаляем изоляцию с детали.

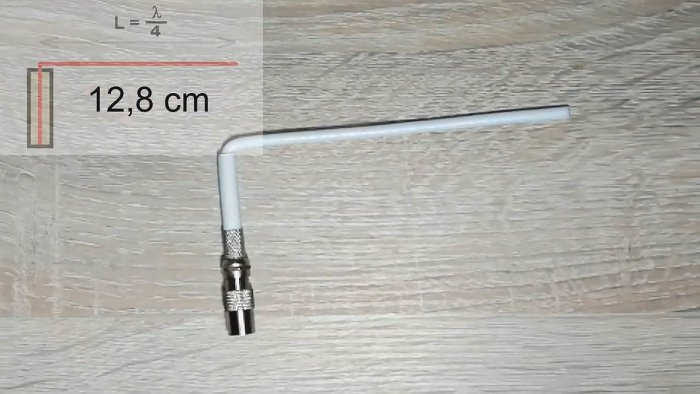

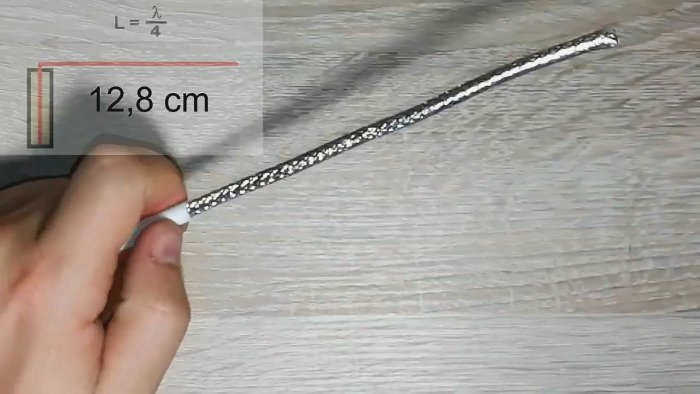

Затем удаляем экранирующий слой. Затем сгибаем его до перехода и отмеряем линейкой 12,8 см (1/4 длины волны) и отрезаем лишнее.

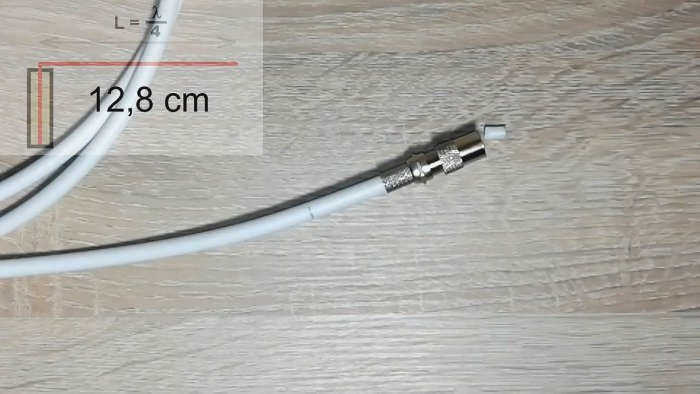

На этом этапе антенна готова! Вы можете подключить ее к телевизору или приставке и пользоваться ею. (Другой вариант здесь – https://sdelaysam-svoimirukami.ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html)
Размещение антенны
Направьте антенну в сторону усилителя или телевышки. Направление можно также выбрать экспериментально, вращая антенну.
Лучше всего расположить антенну над окном, так как стены дома значительно снижают высокочастотный сигнал.

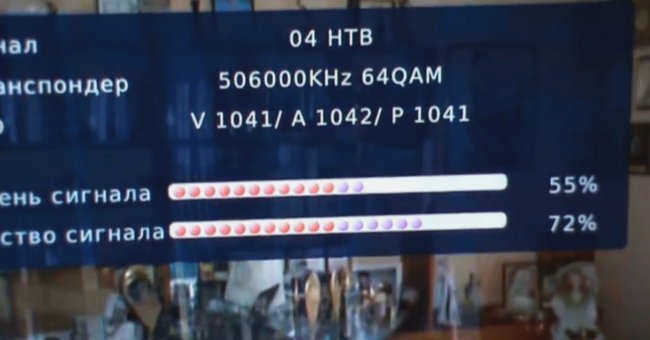

Испытания показали отличные результаты
В заключение: какой вариант выбрать?

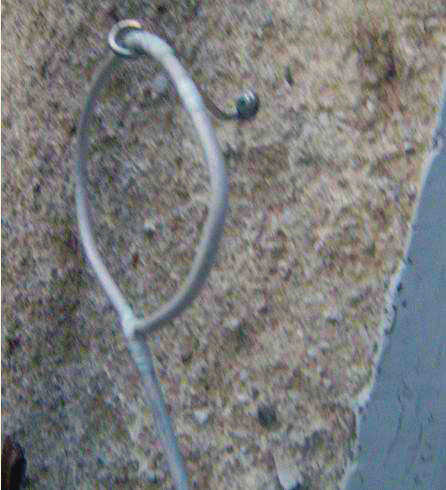

Хотя это может показаться странным, самый простой вариант является наиболее эффективным, поэтому "петля" лучше всего подходит для "цифрового" приема (рис. 4). Но если вы хотите принимать другие каналы в дециметровом диапазоне, лучше остановиться на 'Zigzag' (рис. 6).
Рекомендации.
Телевизионную антенну следует направлять на ближайший активный конвертер, для выбора правильного положения поворачивайте конструкцию до тех пор, пока уровень сигнала не станет удовлетворительным.
Если, несмотря на наличие усилителя и рефлектора, качество "картинки" оставляет желать лучшего, можно попробовать установить конструкцию на мачте.
В этом случае необходимо установить молниезащиту, но это уже тема для другой статьи.
