Изготовление ворот своими руками
Ворота – это часть забора, цель которой – не пускать посторонних во двор. Поэтому она должна быть заперта. Замок должен быть таким, чтобы он не только не открывался, но и обеспечивал безопасность и эстетику. Существует довольно много разновидностей и способов запирания. Давайте рассмотрим некоторые из них и как сделать его своими руками.
Делаем сами
Если у вас нет желания или возможности приобрести запорный механизм, можно сконструировать замок для калитки своими руками. Чаще всего владельцы участков предпочитают создавать свои собственные:
- Самозапирающаяся защелка для калитки.
- Замок для калитки с защелкой и тросом.
- Пружинный замок.
- Замок с защелкой.
- Винтовой замок.
Каждый из перечисленных выше замков для металлической или деревянной калитки имеет свои особенности.

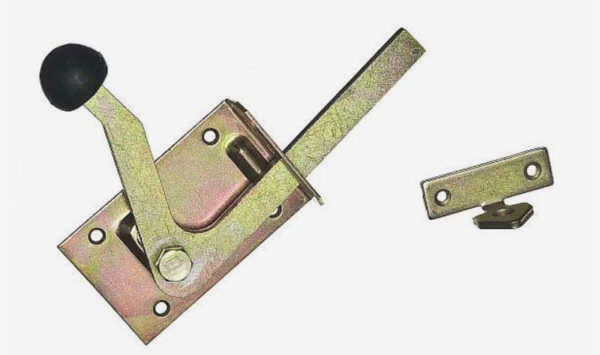

Защелка для калитки
Популярность защелки для калитки во многом объясняется эффективностью такого устройства. Существует множество разновидностей таких замков, и изготовить его своими руками из подручных средств довольно просто. Вот один из них, требующий:
- Подготовить основу замкового механизма в виде доски толщиной 3 мм размером 10*10 см с отверстиями ⌀ 3-4 мм по краям.
- В центре приварить шуруп для крепления защелки.
- Сделайте плоскую узкую пластину толщиной не менее 3 мм и шириной 3 см. Длина не должна превышать 10-15 см, а по краю нужно просверлить отверстие для шурупа.
- Прикрепите запорный рычаг и, когда он примет горизонтальное положение, приварите под него упор. Упор предотвратит падение рычага.
- Прикрепите ручку открывания к основной запорной пластине.
- Прикрепите готовую защелку к калитке.
- Сделайте защелку в форме треугольника с отверстием для замка и прикрепите ее к краю проема калитки так, чтобы защелка располагалась на двери. После установки запорный рычаг должен свободно подниматься и опускаться.
- Чтобы открыть снаружи, потяните за трос на рычаге.
Обзор типов
Существует несколько разновидностей задвижек для ворот из профилированного листа. Среди них есть устройства, которые можно легко изготовить и установить без особых профессиональных навыков. В зависимости от типа крепления ставни делятся на несколько моделей.
- Горизонтальные. Устанавливаются сверху, посередине или снизу – в зависимости от потребностей и назначения. Представляют собой довольно массивные защелки, состоящие из корпуса, крепежной петли и металлического стержня, который двигается.
- Вертикальные. Аналогичны предыдущим вариантам по месту установки, но движение осуществляется с помощью стержней. Эти модификации подходят для распашных ворот.
- Дополнительно. Не имеют охранной функции и запираются снаружи. Также необходимы другие запорные устройства.
Что касается типа конструкции, то здесь также существует своя классификация.
- Защелка. Наиболее упрощенный вариант, который крайне легко собрать самостоятельно без особых временных затрат. Долговечность, надежность даже при сильном ветре – одно из преимуществ устройства.
- Поворотный винт. Это разновидность защелки для ворот, которую очень просто и легко установить самостоятельно. Крепеж располагается в середине рамы, створки фиксируются одной или двумя створками. Не очень надежная конструкция, подходит для временного или дополнительного использования.
- Крючки. Простое устройство, в котором крючок и петля выполняют роль замка.
- Замки. Любой человек без специальных навыков может установить такое устройство на рым-болты. Он изготовлен из стали, поэтому достаточно прочен для установки на гаражные ворота.
- Защелкивающиеся штыри. Легко формируются из обрезков труб, но для их установки необходимо вкопать штыри.
- Защелки. Дополнительное запорное устройство, которое используется вместе с основным. Принцип установки несложный.
- Петлевая защелка. Может быть изготовлена из стали или дерева, подходит для проходных дверей. Бывают разных типов, но принцип работы одинаков – при закрывании створки защелка опускается под действием веса и попадает в защелку. Ее легко открыть изнутри, но трудно снаружи.
- Ручки. Пружинные или поворотные, сделать самостоятельно без профессиональных навыков невозможно. На самом деле это несколько петель и подпружиненный стержень. Подходит для калитки.
- Поверхностный замок. Включает в себя запорную и врезную части и требует ключа. Эту модель можно приобрести только в готовом виде.
- Замок – врезного типа. Бывают электромеханические и магнитные; установка непростая и требует специальных навыков.
Как сделать такой замок своими руками?
Защелку на калитку из профильного листа можно не только купить, но и сделать своими руками. Здесь важно выбрать простые, но эффективные конструкции установки.
Защелка на выступах:
- Проще всего изготовить самостоятельно, но потребуется сварочный аппарат;
- С обеих сторон в середине створок в зоне контакта привариваются рым-болты;
- В отверстие устанавливается замок любого типа, например, навесной замок.
Болтовой механизм:
- это еще одно типичное устройство, которое работает аналогично замкам с рым-болтами;
- По углам крыльев привариваются вертикальные полые металлические трубки длиной до 20 см;
- подобные трубки закапываются в землю;
- Куски арматуры длиной до 50 см имеют форму шарнира;
- Остается только продеть готовые замки через трубы вертикально.
Штоки:
- Длина ригеля должна быть такой же, как длина створки, если это возможно;
- Вам понадобятся 4 металлические скобы, готовый ригель и основание;
- скобы крепятся к основанию сваркой или другим способом;
- Болт проходит через скобы;
- Для предотвращения выпадения ригеля можно установить ограничитель.
защелки:
- Защелка может быть в виде болта или другой формы;
- Потребуется от 4 до 6 L-образных металлических крючков одинаковых размеров;
- крючки крепятся в месте соединения крыльев;
- трубка/винт продевается через крючки.
Все эти модели достаточно надежны, популярны и просты в изготовлении.
Самодельная задвижка для калитки

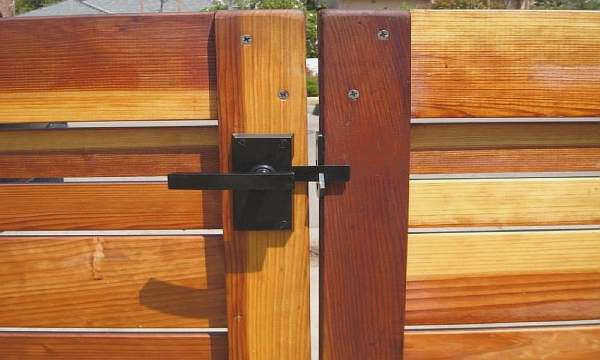

Самый простой и проверенный вариант, известный на протяжении веков, – это вертушка, которую легко изготовить. Для создания поворотного механизма стандартно используется кусок деревянной рейки на болте и гайке.
Он легко поворачивается в горизонтальной плоскости и запирает обе створки одновременно. Поэтому такое устройство трудно сломать, несмотря на его чрезвычайную простоту. Его часто используют в деревнях, на садовых участках, где хозяева находятся на участке почти все время в течение сезона или уезжают на короткое время для бытовых нужд.
Схема защелки
По такому же принципу устроены миниатюрные шлагбаумы на железном пруте. Это последняя тенденция в искусстве запирания: прочное, надежное и эстетически привлекательное устройство, представленное в ассортименте. Особо умелые мастера быстро сооружают такие устройства на калитку своими руками, после тщательного изучения чужой двери на предмет купленного варианта.
На видео ниже показан подробный процесс установки своими руками.
По мнению доморощенных мастеров, защелка проходной двери напоминает поворотный засов, но на самом деле существует несколько типов защелок. Самая удобная – рычажная, которая автоматически задвигает засов. Самая прочная защелка – та, что используется вместе с навесным замком, который продевается через дополнительные ушки, прикрепленные специально для этой цели.

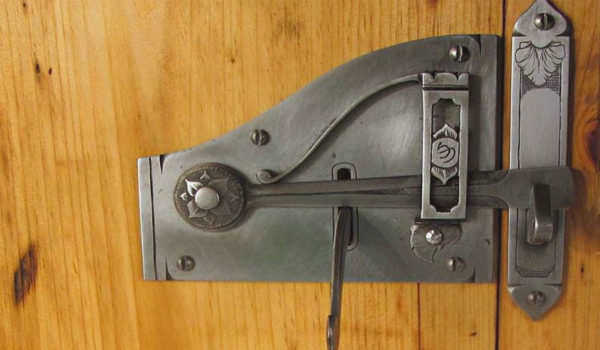

На прозрачной калитке (из ограды или металлических прутьев) сделайте вручную красивую защелку из металлической ковки, ловко замаскировав переплетенные витки открывающего механизма или веревки.

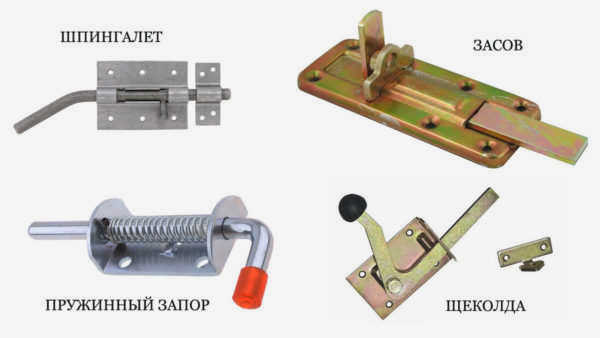

Защелки и пружинные защелки
Это стандартные аксессуары хозяйственного отдела. Они используются, в зависимости от размера и материала конструкции, для окон, комнатных и входных дверей, встроенных ворот и даже калиток. Многие специалисты считают, что нет необходимости в самодельном засове, когда его можно легко и дешево купить в любом хозяйственном магазине.

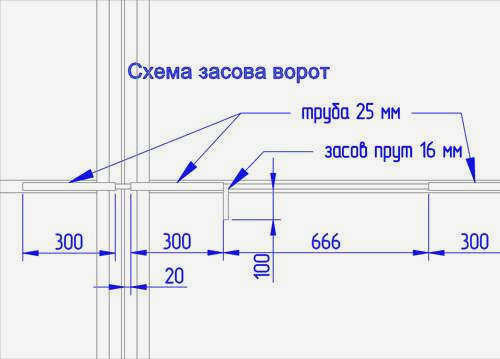

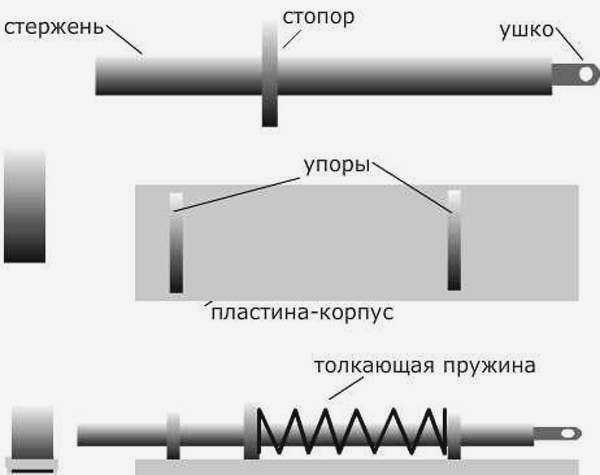

Принципиальная схема засова
Для калитки также рекомендуется самозапирающийся подпружиненный засов. Несмотря на простоту использования, он имеет довольно сложную конструкцию. Поэтому зачастую трудно понять, как сделать такой механизм самостоятельно, хотя принцип работы устройства несложен:
- металлическая пластина, оснащенная упорами;
- специальный держатель для зажима и шток;
- упор и пружина сжатия устанавливаются в углубление.

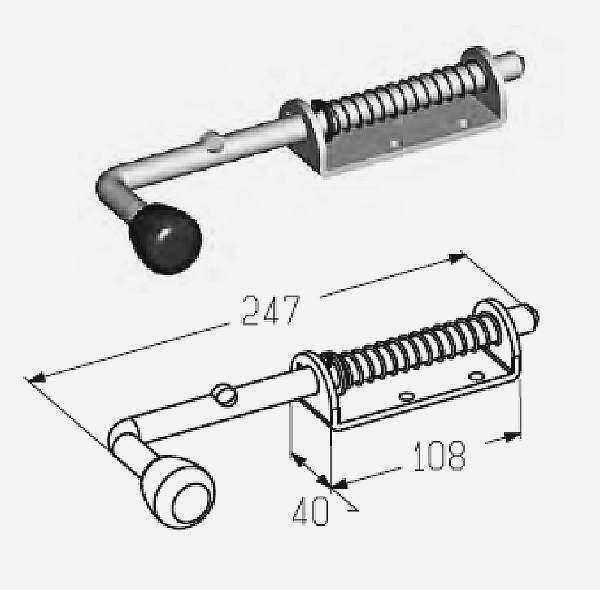

Версия с пружиной
Мастера охотно делятся чертежами подобных устройств, но у каждого есть свои секреты. Например, необходимо закрепить трос или вытянуть за выступ механизм сжатия пружины. Некоторые имеют разные размеры выступов или используют нестандартный способ монтажа упора в месте углубления.
Читайте также: Как сварить секционные ворота своими руками: чертежи и расчеты, фото
На понимание каждого секрета может уйти много времени, поэтому в отзывах обычно пишут, что проще купить. Рисунок простейшего самозапирающегося засова можно увидеть на изображении ниже.
Защелка
Изготовление защелки своими руками
Самодельные защелки – неизменное дополнение к дачным воротам и садовым товариществам. Там участки распределены достаточно плотно, поэтому особой необходимости запираться днем нет. Владельцы небольших участков редко делают покупки в "Леруа Мерлен", и их ограждения зачастую выполнены не из металлического профиля, а из подручных материалов и дощатого забора.
Принцип работы
Варианты конструкций по принципу действия можно разделить на несколько типов.
Защелки на деревянном полотне
Винтовые защелки
Простая винтовая защелка монтируется с внешней стороны калитки. Она состоит из резьбового болта и отпирающей защелки с небольшим ригелем и насечкой. Запорный механизм приводится в действие ключом с необходимым пазом и шипом на конце.
Задвижку для калитки можно легко изготовить самостоятельно. Готовое изделие рекомендуется оцинковать, чтобы продлить срок его службы.
В дачном домике
Сложность этой дачной конструкции заключается в том, что в двери должно быть достаточно места для резьбового выреза, в который непосредственно вкручивается стержневой ключ. Кроме того, такой механизм поверхностного монтажа очень легко сломать аналогичным ключом.

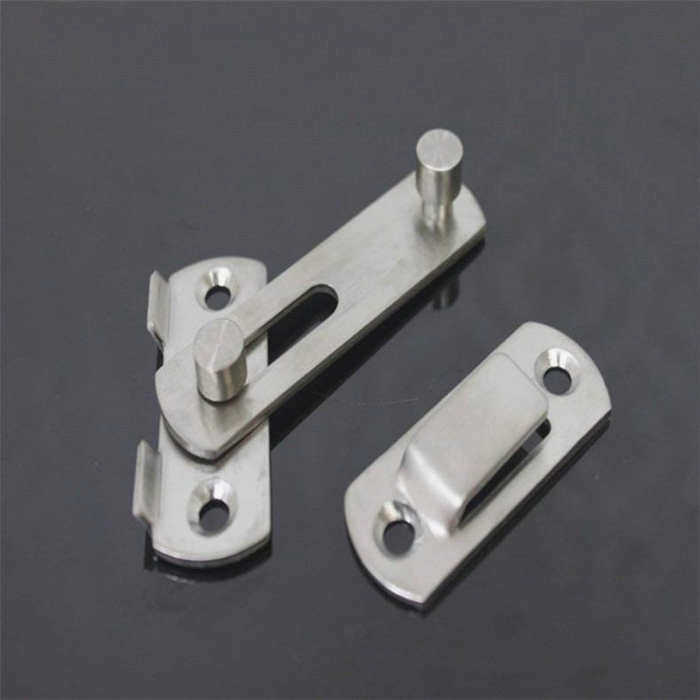

Сдвижные замки поверхностного монтажа
Этот механизм легко монтируется на обычные металлические профили. Плоский штифт обеспечивает плотное прилегание к дверному полотну. Механизм может быть установлен с внутренней или внешней стороны ограждения. Для максимальной эффективности навесной замок может быть установлен снаружи.

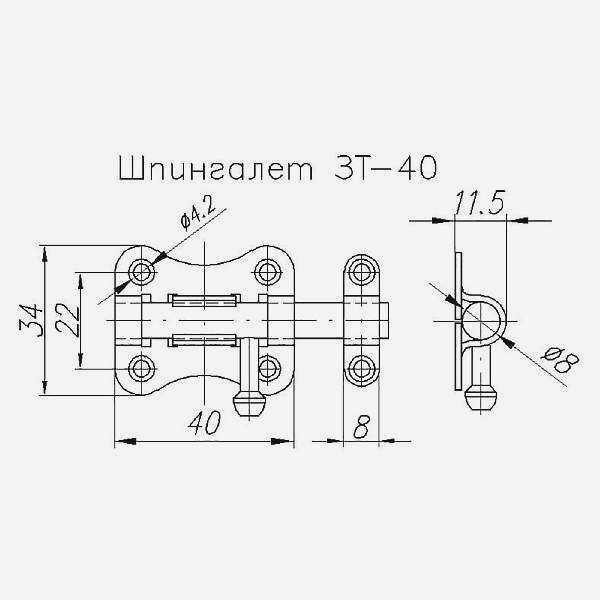

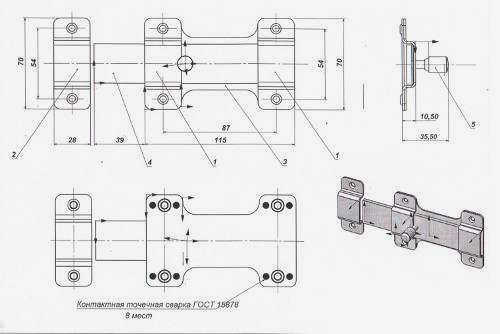

Рисунок дверного засова
Поворотный механизм засечки
Это простой замок с высокими эксплуатационными характеристиками и защитой от взлома. Устройство можно собрать самостоятельно, но потребуются некоторые знания и оборудование. Ключ, который опускается при вставке в гнездо, активирует зубчатый механизм, который отпирает створку, вращая ее круговыми движениями.
Храповой и шестеренчатый механизм
Это изделие можно приобрести в Leroy Merlin. Самостоятельно изготовить такое запорное устройство может только профессионал. Конструкция состоит из ключа с насечками и запорного основания. Механизм очень прочный и имеет длительный срок службы, но существует вероятность подделки ключа. По этой причине часто используется дополнительное устройство для запирания двери.
Самодельные защелки
Простую защелку легко собрать самостоятельно. Для удобства используется простой горизонтальный пружинный механизм.
Эскиз конструкции
Прежде чем самостоятельно изготовить защелку для калитки, определите место на полотне ворот, где она будет установлена. С помощью рулетки и маркера отметьте места установки.
Затем подготовьте
- стержень с проушиной;
- стальные пластины;
- сварка;
- плоскогубцы;
- пружина;
- отвертка;
- молоток;
- набор гаечных ключей;
- пила по металлу.
Задвижка для проходной двери своими руками изготавливается в последовательности. Сначала изготавливается рама. Для этого к пластине привариваются выступы, на которых впоследствии будет держаться стержень. К стержню крепится ручка, все устанавливается одновременно с пружиной в подготовленную рамку. Затем устанавливается готовая защелка.
Подробности
Если ворота изготовлены из профилированного листа, защелка крепится сваркой к отмеченному месту или фиксируется саморезами.
Если модель деревянная, то для монтажа используются саморезы. Перед запорным стержнем в нужном месте в кронштейне створки делается отверстие для фиксации засова во время закрывания.

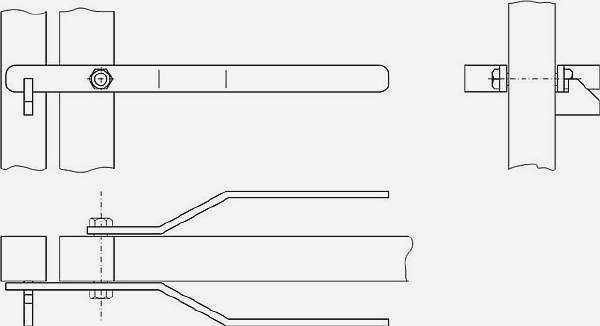

Чертеж простой конструкции
Фрамуга почти готова. Однако открыть его можно только изнутри, поэтому можно сделать торсионную конструкцию. Для этого вам понадобится стальной трос нужного размера. В нижней части калитки нужно просверлить отверстия.
Читайте также: Размер гаражных ворот: ширина для легковых автомобилей, стандартная высота для внедорожников
Затем трос прикрепляется к защелке, вытягивается наружу через отверстие и закрепляется в закрытом пространстве. Если потянуть за трос снаружи, дверное полотно откроется.
Бытовой кнопочный замок
Современные заборы представляют собой разнообразные конструкции, которые могут иметь как простейший замок на калитке или воротах, так и электронный с датчиком дистанционного управления.
Изготовить такой замок самостоятельно без базовых знаний электроники, программирования и специальных инструментов более чем сложно. То же самое относится и к кнопочным замкам. Тем не менее, их можно изготовить, хотя это будут очень простые устройства. Зато они более удобны в использовании.
Электрический замок для ворот
Одно нажатие кнопки открывает и закрывает ворота:
- Можно использовать дерево, резину, алюминий и другие подходящие материалы.
- Кнопочный замок состоит из двух кнопок и поворотного ригеля. Засов должен быть в виде плоского стержня, опирающегося на крепление или колышек на небольшом расстоянии от поверхности лужи.
- Каждый ригель будет выполнен в виде бруска с круглым или квадратным основанием. Первый будет располагаться в ограждении под задвижкой. Его функция заключается в том, чтобы обеспечить правильное положение защелки при закрытии ворот.
- При выходе он должен выдвигаться, фиксируя защелку. Закрыв дверь, потяните ее на себя, чтобы защелка сдвинулась и опустилась до второй кнопки. Проделайте в ней отверстие. Концы стержня для его изготовления должны быть подготовлены и снабжены шляпками для ограничения движения.
- Вторая кнопка делается таким же образом, но стержень должен быть длиннее, чем для первой кнопки. Она будет установлена в створке калитки. В ней также необходимо сделать отверстие. Оно должно быть выдолблено на одном конце стержня. Это позволит засову при нажатии скользить вниз, открывая или закрывая дверь.
Засов для распашных ворот
Пружинный замок
Самозапирающийся замок для калитки – сложное устройство, но он имеет небольшие размеры и не добавляет веса конструкции. Это хороший вариант для ограждений в современном городском, готическом, военном или художественном стилях.
Электронный дверной замок с отпечатком пальца
Однако для забора в стиле кантри лучше выбрать другую разновидность, как в случае с жалюзийным забором.
Пружинный замок может не вписаться в общую концепцию, художественную идею забора, установленного на участке.
