7 способов соединения многожильных кабелей
В многожильных кабелях сечение состоит из нескольких проводников, которые иногда скручены вместе. Зная, как соединять многожильные кабели между собой, можно довольно легко выполнить эту задачу самостоятельно и добиться прочного, полностью безопасного для обслуживания контакта.
Каждый многожильный кабель содержит в своей основе большое количество тонких проволок. Использование многожильных кабелей целесообразно на участках, где требуется большое количество изгибов или когда необходимо протянуть кабель через слишком узкие и длинные отверстия.
Спектр применения кабеля представлен:
- удлиненные тройники;
- переносные светильники;
- автомобильная проводка;
- подключение светильников к электросети;
- подключение выключателей или других видов рычагов к электросети.
Гибкий витой кабель может многократно и легко скручиваться, что не оказывает негативного влияния на функциональность системы. Он также характеризуется пластичностью, а его высокая эластичность и упругость обусловлена введением в состав пряжи, которая по прочности и составу несколько схожа с капроновой проволокой.
Способы соединения витой пары между собой
Существующие в настоящее время способы соединения многожильных кабелей отличаются тем, что позволяют получить не только прочную, надежную и долговечную, но и абсолютно безопасную контактную прядь.
Стыковка многожильных проводов
Этот вариант является наиболее простым и интуитивно понятным, не требующим специального оборудования или профессиональных инструментов.
Скрутка – это самый простой способ соединения скрученных проводов
- Снимите изоляцию с концов проводов и сложите их друг на друга. Скрутите оголенные провода вместе.

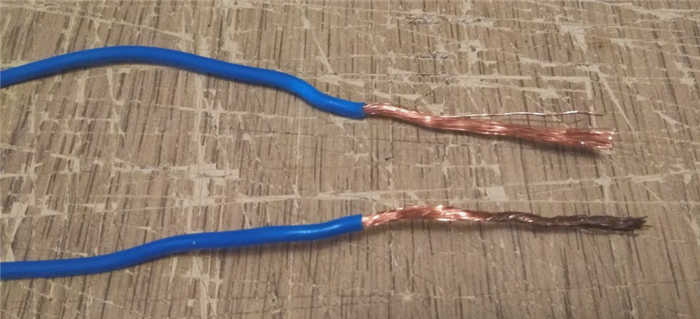

Перед соединением концы проводов должны быть очищены от изоляции.

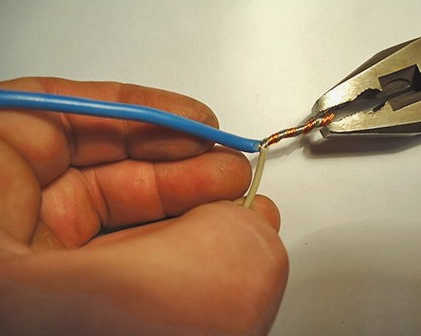

Скрутите провода вместе с помощью плоскогубцев.
Второй метод состоит из следующих шагов:
-

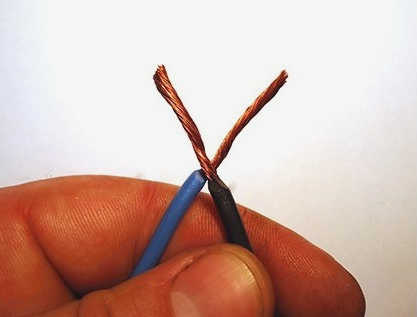

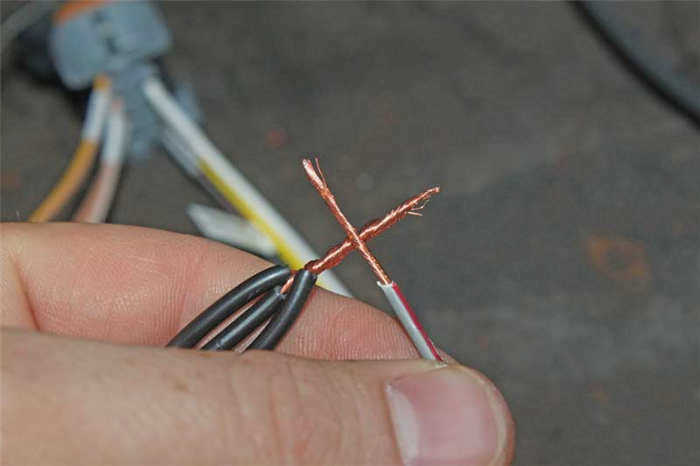

Снимите слой изоляции с проводов и наложите их друг на друга крест-накрест.
Снимите слой изоляции с проводов и уложите их друг на друга.

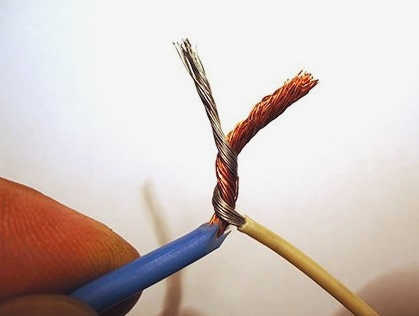

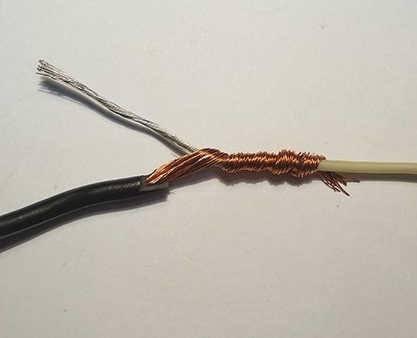

Оберните один провод вокруг другого
Скрутить без сварки
Способ 1:

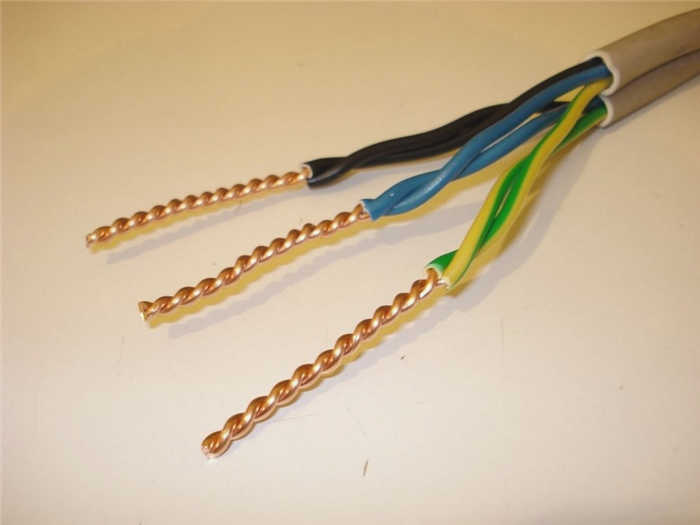

Сначала изолируйте оба провода так, чтобы оголенные концы проводов были длиной около 4 см.

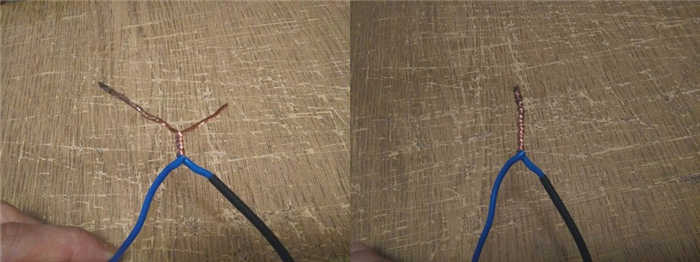

Слегка согните концы, чтобы нити не распутались, и начните скручивать провода вместе. Для этого приложите основание к основанию и начните скручивать два конца плотно друг к другу (не один вокруг другого). Скручивайте в том же направлении, что и пряди на концах, чтобы пряди не распушились во время основного процесса скручивания. Для одножильных кабелей расположите их напротив друг друга и начинайте скручивать с концов, а не с основания.

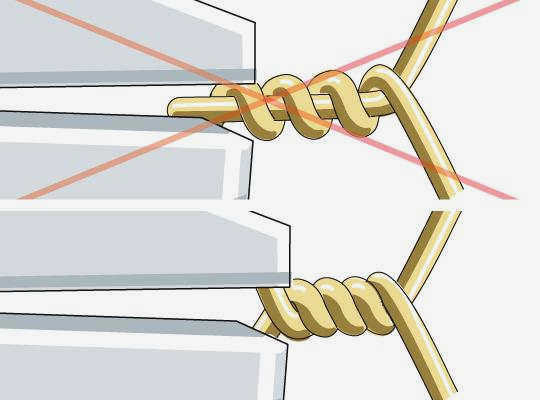

Теперь, чтобы улучшить контакт, используйте одну пару плоскогубцев для обжима у основания и начните скручивать конец другой парой плоскогубцев, чтобы улучшить герметичность соединения.

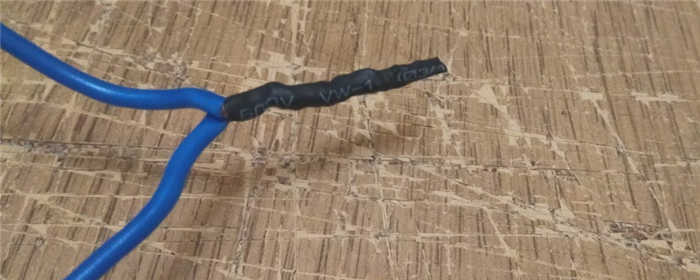

Затем наденьте термоусадочную трубку длиной около 3 см (так как длина концов немного сократилась при скручивании) и нагревайте ее до тех пор, пока она не сделает соединение более жестким. Вы также можете заклеить соединение клейкой лентой – используйте то, что вам проще или что есть под рукой.
Теперь наша скрутка готова.
Способ 2:

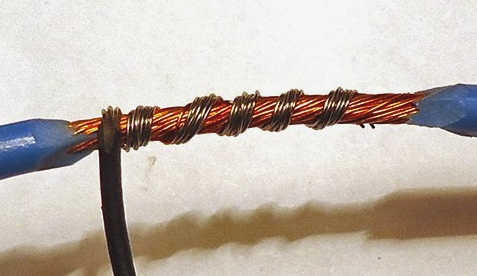

Иногда нам нужно закрепить удлинительный кабель так, чтобы витая пара не выступала из основного кабеля, а проходила вдоль него. В этом случае пригодится скрутка Britannica. Существует несколько ее разновидностей, но принцип скрутки одинаков для всех: каждая жила наматывается на другую. Как и в первом случае, изолируйте два конца длиной по 4 см каждый.
Наденьте термоусадочную трубку длиной 4,5-5 см на один кабель так, чтобы она слегка перекрывала изолированную область. Если вы используете клейкую ленту, пропустите этот шаг.
Соединение розеток с помощью сварки

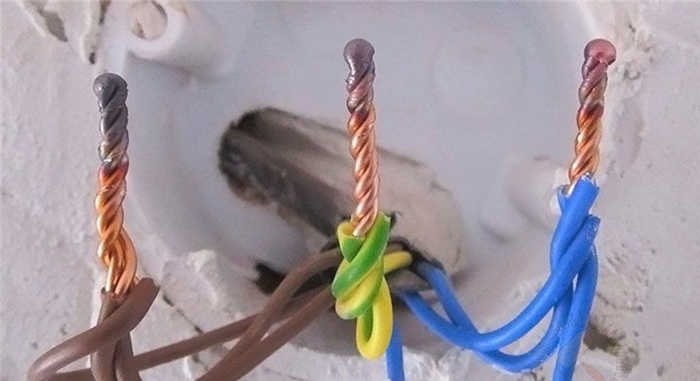

Если нам нужно соединить два или более одножильных медных провода и спрятать их в распределительную коробку, то для достижения плотного соединения лучше сварить контакты. Кроме того, нам понадобится специальный сварочный аппарат с угольными электродами. Примером может служить аппарат TCC Compact-160. TCC Compact-160 подойдет для этой задачи. Также вам понадобятся графитовые электроды (можно взять стержни от пальчиковой батарейки или графитовые стержни от двигателя) и флюс.
Затем с помощью сварочного аппарата сварите концы вместе (но не до конца).
Затем изолируйте провода изоляционной лентой/термослипом и аккуратно уложите их в коллектор.
Конечно, на сварку уходит больше времени, чем, скажем, на клеммы WAGO или другие клеммные колодки, но эти провода прослужат десятилетия и будут заменены вашими внуками.
Еще кое-что интересное из мира электрики:
- Водопроводные нагревательные кабели: какой лучше?
- Подмена фаз: как профессиональные электрики зарабатывают на наивных клиентах
Самые распространенные ошибки
Перед началом работы обязательно прочитайте инструкцию по подключению распределительной коробки. Это поможет избежать ошибок. Практикующий электрик должен изучить правила выполнения соединений.
Некоторые электрики пренебрегают требованиями личной безопасности. Они используют некачественные инструменты, не имеющие защиты от поражения электрическим током. Также важно работать в обуви с резиновой подошвой и выключать электричество в квартире или доме. Это простые правила, которые необходимо соблюдать при работе.

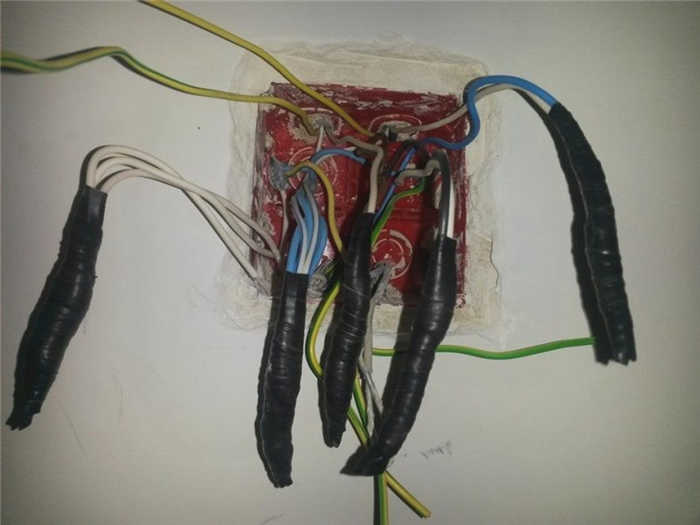

Скрутка электрических проводов в распределительной коробке должна выполняться в соответствии с установленными процедурами. Недопустимо скручивать один провод поверх другого. Эту ошибку часто допускают начинающие электрики. Важно, чтобы провода были намотаны равномерно один на другой. Только в этом случае скрутка обеспечит достаточную механическую прочность соединения. Тогда ток будет правильно проходить через провод. При правильном использовании такое соединение прослужит много лет.
Многие мастера допускают ошибку при выборе длины витой пары. Размер многожильного провода должен соответствовать инструкции. Слишком короткое соединение может легко порваться. Существует зависимость между длиной скрутки и толщиной провода. Чем тоньше провод, тем короче может быть соединение. Более толстые провода требуют более длинного многожильного провода.
Разновидности
Как соединить провода в распределительной коробке? Это можно сделать несколькими способами. Если все сделано правильно, можно создать высококачественное соединение, которое будет надежно использоваться в течение десятилетий.

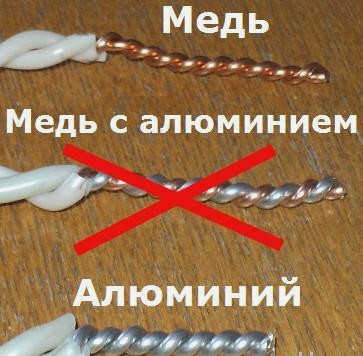

Простое правило гласит, что скруткой можно соединять только провода одного типа. Если они отличаются, то придется использовать специальные зажимы или клипсы. Чаще всего электрики используют следующие типы сращивания:
- прямой;
- желобчатое сращивание;
- ленточное сращивание.
Вышеупомянутые методы могут использоваться параллельно, последовательно или с ответвлением. Каждый метод имеет свои специфические характеристики. Например, прямой тип скрутки проводов обычно используется домашними мастерами для выполнения соединений в распределительной коробке. Однако для повышения надежности используются дополнительные компоненты, такие как специальные колпачки.
Если необходимо соединить провода большого диаметра, используется скрутка. Алюминиевый кабелепровод наиболее часто используется в дренажной технике. Очень важно, чтобы такое соединение было выполнено с большой точностью.
Стоит отметить, что скрутка проводов в монтажной коробке описанными выше способами применяется только в том случае, если сечение проводов не превышает 10 мм². В бытовых условиях обычно используются провода сечением 1,5 или 2,5 мм².
Заглушки SIZE

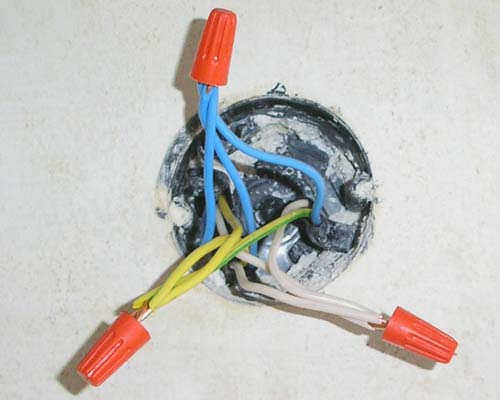

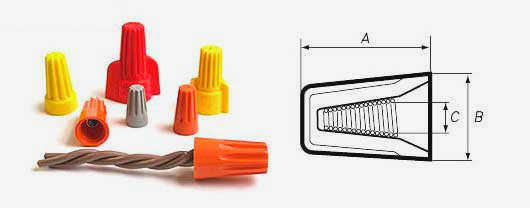

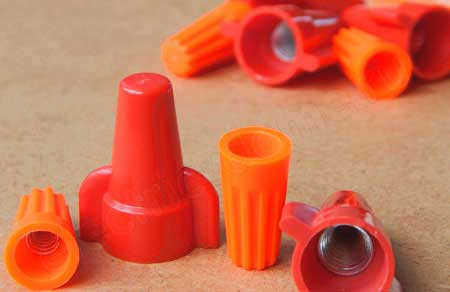

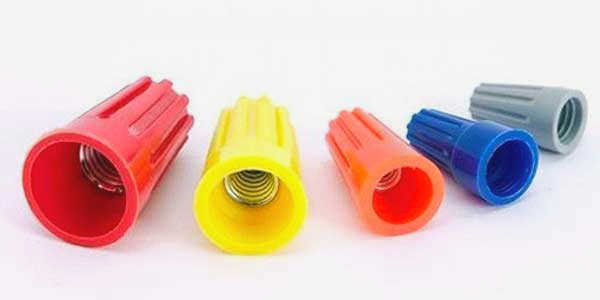

Заглушки SIZ – это простой и удобный способ выполнения соединений. Имеются три типа: бесконтактные, обжимные и пружинные.
Бесконтактные заглушки изготавливаются только из изоляционного материала. Они предназначены для изоляции проволочных проводников.
Они устанавливаются поверх проводника и защищают его от влаги.

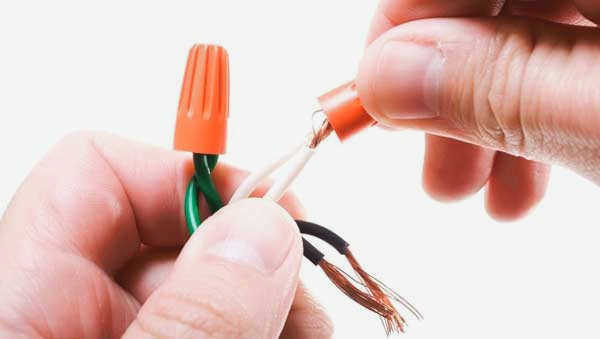

Заглушки обеспечивают легкий доступ к соединению проводов и часто используются в распределительных коробках.
Заглушки с защелкивающимся контактом имеют внутри мягкое металлическое кольцо. Колпачок надевается на прядь, а подходящее кольцо сжимается для достижения лучшего соединения с помощью плоскогубцев.
Этот колпачок можно использовать и как самостоятельное соединение, без предварительной затяжки.
Зачищенные провода вставляются в кольцо муфты, а затем обжимаются плоскогубцами. Эти гнезда обеспечивают практически неразрывное соединение.

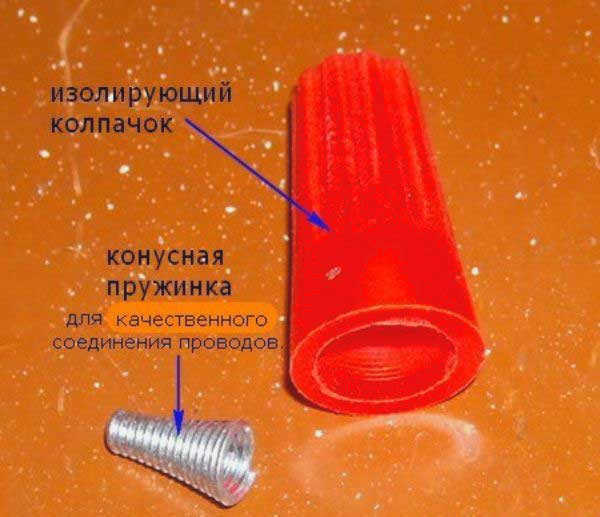

Розетки с пружинным контактом идентичны описанным, но в них не нужно ничего обжимать, пружина внутри обеспечивает надежное соединение. Соединение для этого типа муфт разъемное.
Врезная розетка

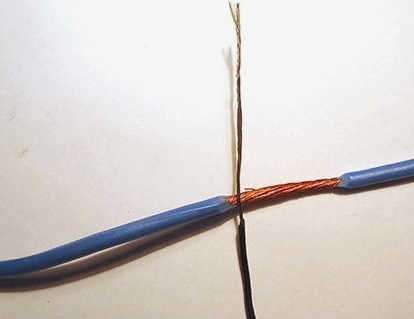

Наконец, несколько слов о заделке кабеля. Чаще всего для такого соединения используется витая пара.

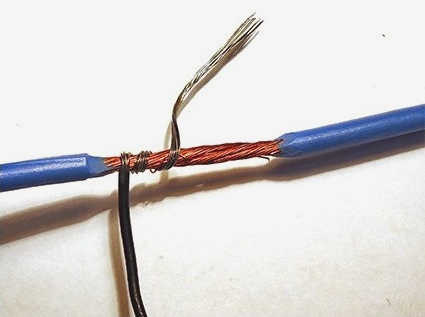

На проводе, к которому должен быть подключен другой провод, с небольшого участка снимается изоляция. Зачищенный конец соединяемого кабеля оборачивают вокруг снятого участка и изолируют его изолентой.

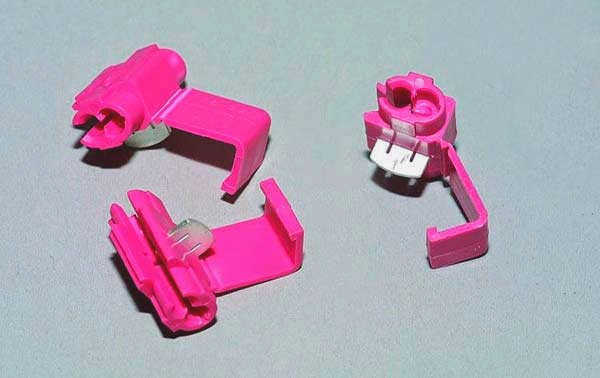

Можно использовать специальную зажимную пластину для вдавливания. Она имеет Т-образную форму и состоит из двух половинок с вставленной в них пластиной.
Эта клеммная пластина имеет две половины, которые окружают очищенную область, подлежащую ввинчиванию. Подводимый кабель подключается к боковому выводу этой клеммной колодки.
Здесь рассматриваются все типы используемых электрических соединений.
Хотя электрические сети используются уже давно, лучшим соединением двух проводов по-прежнему является обычная скрутка, возможно, дополнительно усиленная пайкой или сваркой.
