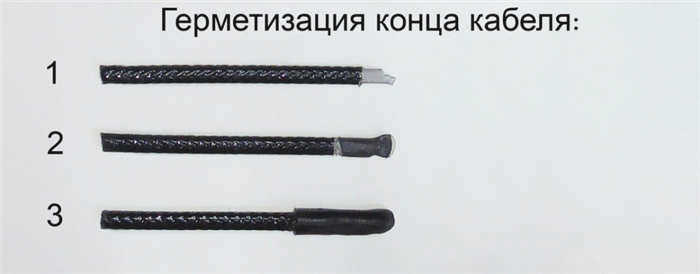

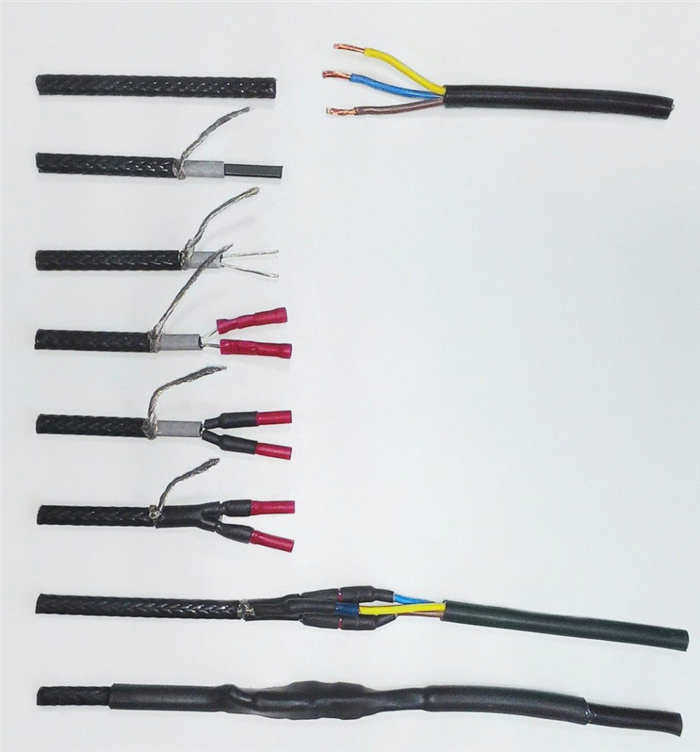

Если используется саморегулирующийся нагревательный кабель, его конец герметизируют специальной термоусадочной муфтой. Обычно греющий кабель сначала присоединяют к трубе, а затем подключают к электросети. При размещении проводов внутри трубы греющий кабель сначала подключается к самому себе, т.е. к сетевому кабелю.
Правильная установка греющего кабеля внутри трубы
Установка греющего кабеля внутри трубы является наиболее эффективным и надежным способом обогрева коммуникаций в зимний период. Технология очень проста, поэтому все работы можно выполнить своими руками. Необходимо лишь выбрать качественные материалы и подойти к монтажу со всей ответственностью. Чтобы система была долговечной и безопасной, рекомендуется подробно изучить технологию работы и следовать инструкции.
Содержание:
- Приобретение материалов и установка монтажного комплекта
- Монтаж греющего кабеля в трубе – подробная инструкция
- Шаг 1 – Подготовка греющего кабеля
- Шаг 2 – Вставка греющего кабеля в трубу
- Шаг 3 – Электромонтаж
Материалы и сборка монтажного комплекта

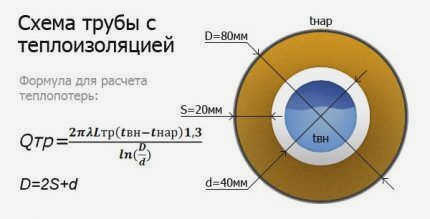

Система обогрева труб состоит из нескольких компонентов. Самым важным из них является греющий кабель. Он должен обладать не только подходящими эксплуатационными характеристиками, но и достаточной длиной, которая зависит от длины трубы, в которой он будет установлен.

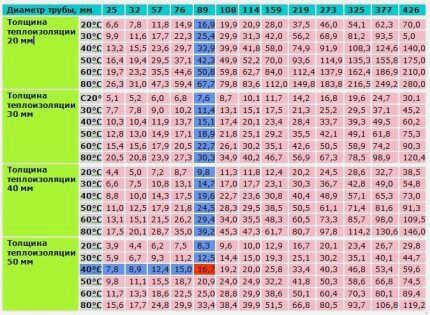

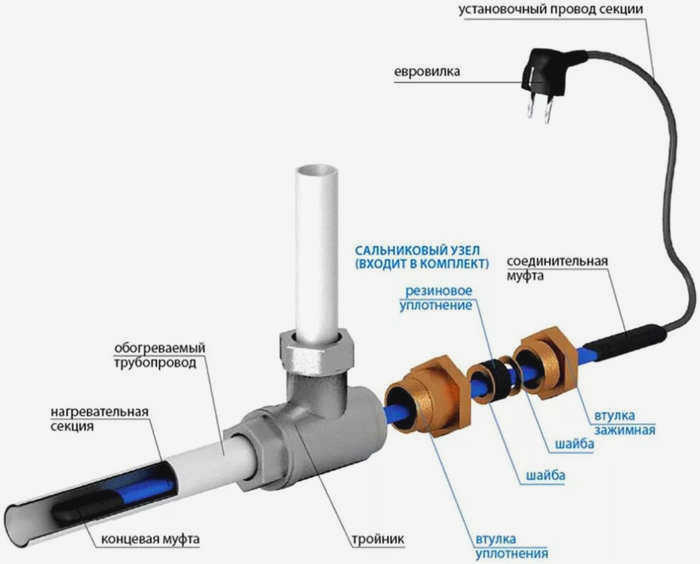

При монтаже вам также понадобятся
- комплект термоусадочных муфт (колпачков);
- тройник и сальник для правильного ввода кабеля;
- евровилка для подключения к электрической розетке.
Электропитание системы осуществляется по отдельной линии. Для обеспечения максимального уровня безопасности в случае нарушения изоляции в электрическую схему следует добавить автоматический выключатель на 10 мА и автоматический выключатель остаточного тока.
Почему замерзают канализационные трубы?
Проблема замерзания канализационных труб неочевидна. В отличие от водопроводных труб, поток жидкости не является постоянным и не заполняет все сечение трубы.
Кроме того, сточные воды, попадающие в канализацию, обычно имеют более высокую температуру, чем, например, колодезная вода. Поэтому сточные воды замерзают постепенно.
Вначале может замерзнуть лишь небольшая часть содержимого сточных вод, затем появляется еще один слой замерзших сточных вод и так далее. Постепенно весь просвет трубы заполняется твердой замерзшей массой, после чего проблема становится очевидной. Неисправная сантехника, например, протекающий кран или бачок, может усугубить проблему.
Небольшое количество воды попадает в канализацию, быстро охлаждается и замерзает. Даже правильная прокладка канализационных труб и наличие слоя изоляции не всегда предотвращают замерзание канализационной системы. Размораживание замерзшей канализационной трубы – дело хлопотное; кроме того, оно может привести к повреждению труб, некоторые из которых придется заменить.
Замерзание труб может происходить постепенно, слой за слоем, и слегка протекающая сантехника только увеличивает риск этого неприятного явления.
Поэтому рекомендуется прокладывать канализационные трубы ниже уровня промерзания с обязательной изоляцией коммуникаций. Если в южных и средних регионах рытье достаточно глубокой траншеи обычно не представляет проблемы, то на севере все обстоит несколько сложнее. В этой ситуации использование специального греющего или горячего кабеля более чем уместно.
При использовании этого типа системы значительно сокращается объем земляных работ, поскольку глубину котлована можно уменьшить до приемлемого уровня, не опасаясь промерзания грунта.
Как работает нагревательный кабель?
Нагревательный или греющий кабель – это трубчатая система обогрева, которая укладывается глубоко в землю. К трубе прикрепляется изолированный кабель, который подключается к источнику питания. Труба нагревается, в результате чего сточные воды нагреваются до стабильно высокой температуры, что предохраняет их от замерзания.
Различают кабели для внешнего или внутреннего обогрева труб. Первый размещается снаружи сооружения, а второй – внутри. Считается, что его легче установить снаружи, чем внутри, поэтому он более популярен. Помимо внешних кабелей, используются также нагревательные пленки.

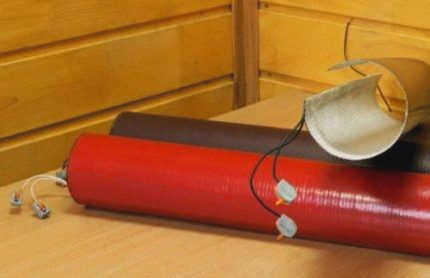

Фольгированный обогрев для канализационных систем используется нечасто. Материал должен быть обернут вокруг всей трубы, что усложняет монтаж, но обеспечивает равномерный нагрев
Материал полностью оборачивается вокруг конструкции, а затем закрепляется. Фольга нагревает трубу более равномерно, чем кабель, и имеет меньшую мощность, что несколько снижает эксплуатационные расходы.
Для обогрева труб можно использовать три типа кабеля:
- саморегулирующийся;
- резистивный;
- зональный.

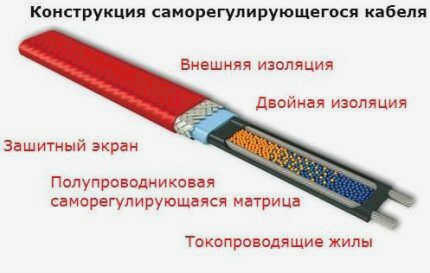

Саморегулирующийся кабель считается чрезвычайно удобным вариантом, поскольку он может автоматически изменять температуру нагрева в зависимости от климатических условий. Сопротивление кабеля уменьшается при нагревании грунта и увеличивается при понижении температуры.
Саморегулирующийся кабель является наиболее популярным в современных условиях, поскольку он прост в установке, более надежен и не требует дополнительных компонентов для монтажа.
Такое изменение характеристик снижает общую эффективность системы, т.е. экономит энергию. Изменение сопротивления может варьироваться от трубы к трубе. В результате качество отопления становится выше, саморегулирующаяся труба служит дольше, и нет необходимости устанавливать термостаты.
Типы нагревательного оборудования

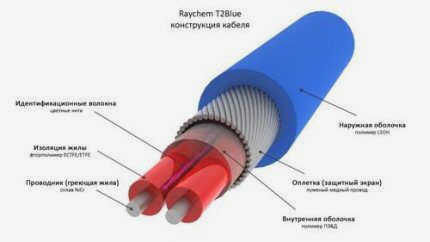

Существует два типа нагревательного кабеля. Провода сопротивления бывают одножильными и двужильными. Первые не подходят для обогрева труб. Поэтому используется двужильная конструкция.
Нагревательный кабель подключается к сети 220 В через автоматический блок управления. А поскольку провод сопротивления создает только постоянную температуру, используется никель-хромовый сплав, который обеспечивает стабильно высокое сопротивление.
Вышеупомянутые провода были заменены саморегулирующимися нагревательными проводами, принцип действия которых основан на гибкой матрице внутри блока. Она реагирует на изменения температуры окружающей среды и самостоятельно регулирует сопротивление кабеля. Это снижает потребление электроэнергии при размораживании.
Читайте также:
Греющий кабель для водопровода: виды кабеля, способы монтажа
Способы монтажа
При обогреве любой сети саморегулирующийся греющий кабель для труб может быть размещен внутри или снаружи труб. Ни тот, ни другой вариант не представляет особой сложности при монтаже. Существует даже два способа наружного монтажа.
Линейный

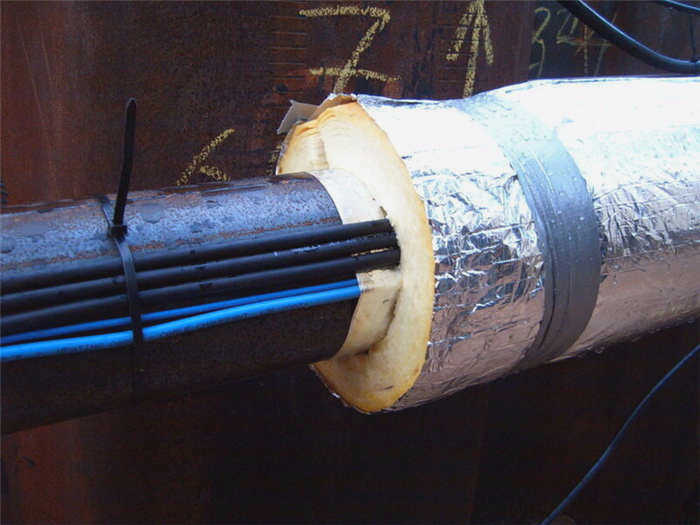

Это самый простой и удобный метод, при котором кабель укладывается вдоль трубы и прочно крепится к ней. Все, что необходимо сделать, – это защитить кабель от возможных механических повреждений. Для этого его помещают в нижнюю часть трубы и закрепляют алюминиевой лентой.
Спираль
При этом методе провод наматывается на трубу по спирали. Плотность витков позволяет увеличить эффект нагрева. Можно наматывать провод полностью вровень с коммуникацией или с небольшим отклонением. Для фиксации кабеля можно использовать ту же алюминиевую клейкую ленту.
Внутренний
Если нет доступа к внешней стороне коммуникационной системы, саморегулирующийся нагревательный кабель размещается внутри системы. Для этого в подходящем месте электрической сети вырезается специальный тройник. Через него прокладываются провода. По завершении операции соединение тщательно герметизируется.
Читайте также:
Греющий кабель для водостоков и кровли: разновидности, нюансы выбора и монтажа
Описание видео
Как заземлить водопроводную трубу, показано на видео:
- Наиболее распространенным способом монтажа кабеля является линейный метод.
- Уровень теплоотдачи напрямую зависит от того, какие трубы установлены в помещении. В случае с пластиковыми трубами он будет невысоким, а значит, при монтаже греющего кабеля к водопроводу необходимо будет обернуть трубу алюминиевой фольгой.
- Перед тем как прикрепить кабель к внешней стороне металлической трубы, убедитесь в отсутствии ржавчины. Если ржавчина присутствует, требуется очистка и обработка специальным консервантом. Если этим пренебречь, существует риск повреждения изоляции в будущем.
- Если крепление осуществляется снаружи, расстояние между пучками изоляции не должно превышать 30 см. При большем расстоянии крепежные элементы через некоторое время отсоединятся.
- На практике некоторые мастера протягивают два провода одновременно, чтобы увеличить скорость нагрева. Важно, чтобы расстояние между проводами было небольшим.
- Для крепления к пластику лучше использовать специальные зажимы.
- Если вы решили обмотать провод спиралью, сначала оберните трубу металлизированной лентой.
- Для крепления изоляции лучше использовать специальные зажимы. Их можно приобрести в любом магазине для строителей.
- Датчик температуры должен быть полностью изолирован от электрического кабеля, чтобы исключить риск короткого замыкания и возгорания. Для этого необходимо не только соблюдать расстояния между этими устройствами, но и изолировать их специальным материалом.
- Обогрев трубопровода греющим кабелем с помощью термостата обеспечит постоянное поддержание температуры. Это устройство лучше установить рядом с электрическим щитом или непосредственно в нем. Также полезно установить автоматический выключатель остаточного тока.
Несколько слов об основах
Прежде всего, необходимо выбрать подходящий греющий кабель для труб.
Различают саморегулирующиеся и резистивные нагревательные кабели, которые используются для водопроводных труб. При выборе кабеля следует учитывать количество проводников, тип сечения, термостойкость, длину, оплетку и другие характеристики.
Для водопровода обычно используется двухжильный или зонный кабель.
Из всех способов монтажа кабелепровода лучше всего выбрать наружную установку. Кабель следует закреплять внутри трубы только в том случае, если наружная прокладка невозможна. В целом, методы внутренней и внешней установки практически одинаковы, но второй способ минимизирует риск засорения, а также увеличивает срок службы проводки.
