Этим ножом приятно снимать изоляцию с бытовых кабелей небольшого сечения, но он не подходит для толстых кабелей. В среднем такой нож стоит от 1 000 до 1 500 рублей. Правда, его лезвие затупляется гораздо быстрее, чем у пяточного ножа, но для бытового использования он прослужит долго. Из надежных и долговечных моделей можно порекомендовать Felo 58401811.
Инструменты для снятия изоляции: плоскогубцы, клещи для зачистки кабеля и клещи для зачистки провода
Как снять изоляцию с проводов, не повредив их, также зависит от знания того, для чего они используются и какую функцию будут выполнять.
Так, в зависимости от назначения, провода и кабели делятся на:
- Силовые кабели, наиболее часто используемые и предназначенные для электропроводки до 1 кВ;
- Высоковольтные кабели, используемые для передачи электрического тока в сетях выше 1 кВ;
- многожильные контрольные кабели для передачи низковольтных информационных сигналов и команд управления;
- Автомобильные кабели, в которых проводники многожильные для особой гибкости, а также покрыты оплеткой из волокнистого материала для защиты от вибрации;
- Телефонные кабели, используемые для коммутации связи между абонентами;
- Сетевые кабели, используемые для компьютерных сетей;
- Коаксиальные, для передачи видеосигналов;
- Другие специальные, но менее часто используемые типы.
В зависимости от функциональности все они имеют существенные различия: медная жила телефонного кабеля имеет самое большое сечение 0,5 мм² и тонкую изоляцию, тогда как та же медная жила силового кабеля до 1 кВ начинается с 1,5 мм² и должна иметь толщину изоляции, гарантированно исключающую возможность электрического пробоя.
Следовательно, для правильного снятия изоляции с проводов и безупречного удаления оболочки с кабеля требуются различные по функциональности инструменты и оборудование.
Существует множество способов снятия изоляции кабеля. Ручные инструменты, используемые для снятия изоляции кабеля, можно условно разделить на:
Конструкция проводов и кабелей.
Типы и конструкция проводов и кабелей уже неоднократно обсуждались в статьях на эту тему. Например: "Кабели для бытовых электроустановок", "Разновидности и обозначения кабелей", "Кабель СИП" и т.д.
Как правило, проводник – это жила (жесткая или гибкая), покрытая изоляцией из ПВХ (поливинилхлорида) или резины. Изоляция может быть однослойной или многослойной. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, а иногда токопроводящая часть покрывается изоляционным лаком.
Метод создания кабеля уже был описан выше. То, что технически считается кабелем, в народе часто называют проводом, а витая пара может называться кабелем. Провода и кабели изолируются ПВХ, резиной и другими негорючими диэлектриками. Они защищают провода от короткого замыкания друг с другом, контакта с людьми и воспламенения.

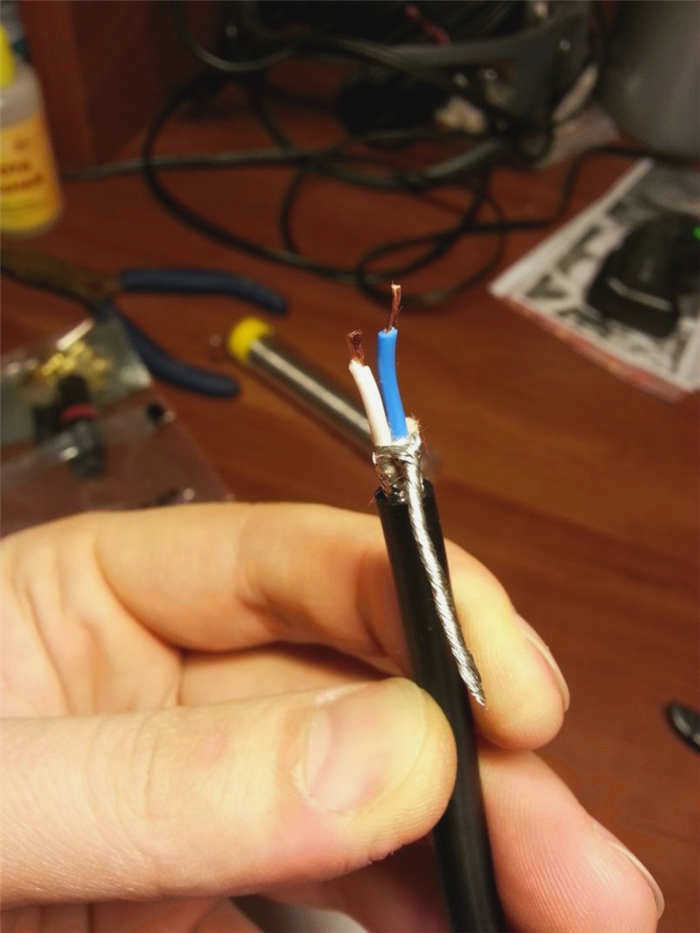

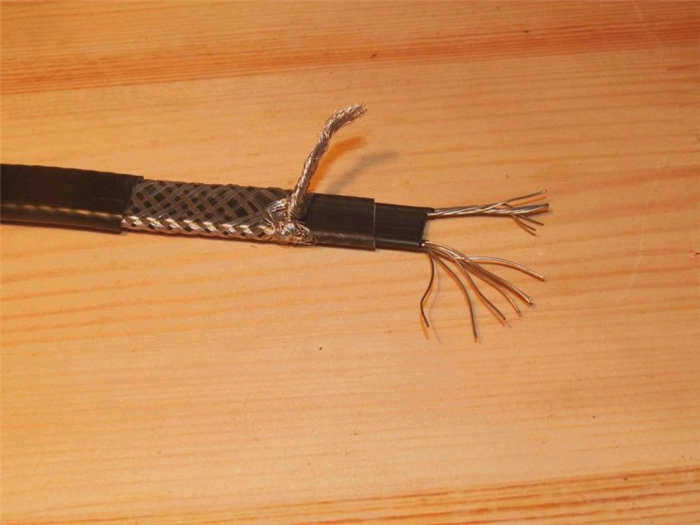

Иногда многожильные провода обматываются довольно толстым слоем изоляции, которую бывает трудно удалить.

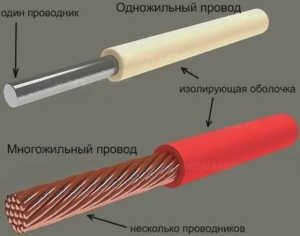

Кабели делятся на два типа в зависимости от площади поперечного сечения:
- Одножильный (жесткий). Это кабель, состоящий из одного сплошного проводника.
- Многожильный (гибкий). Он состоит из нескольких очень тонких проводов, переплетенных между собой.

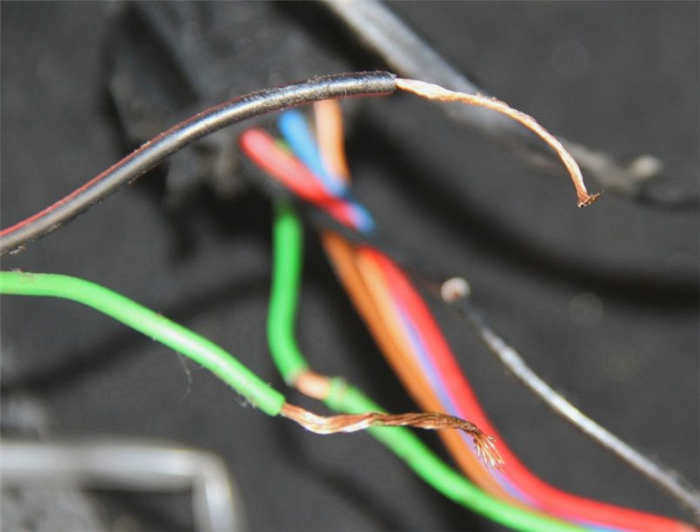

Необходимо использовать хороший инструмент для зачистки и выполнять работу правильно и в правильной последовательности, чтобы избежать быстрого повреждения изоляции.
Канцелярский нож
Канцелярский нож – самый дешевый, но и самый опасный способ повредить жилу провода, особенно с малым сечением. Однако, если нет более подходящих инструментов, можно использовать нож для резки коробок. Такой нож хорошо подходит для резки плоских или круглых кабелей со "свободной" изоляцией, т.е. когда между внешней изоляцией и проводниками есть пространство.

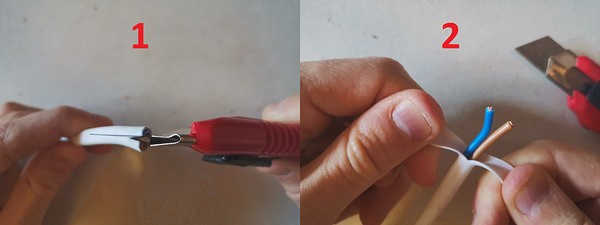

Чтобы разрезать изоляцию, сначала разрежьте ее на конце так, чтобы нож оказался между проводниками (1). Затем два куска изоляции (2) аккуратно потяните к тому месту, где вы хотите разрезать изоляцию. Потяните изоляцию назад и разрежьте ее.
Вы можете снять изоляцию каждого проводника, двигая нож по касательной от места, где вы хотите снять изоляцию, к концу провода.
Не направляйте лезвие в сторону пальцев. Лучше использовать нож для резки коробок с широким лезвием, так как он более твердый.

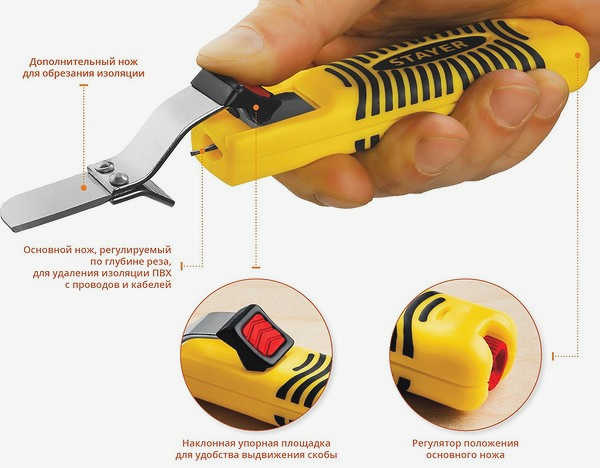

Нож с пяткой
Эти ножи специально разработаны для резки кабелей с плоской и круглой "незаполненной" изоляцией. По сравнению с обычными канцелярскими ножами это устройство удаляет изоляцию гораздо быстрее, а риск повреждения кабеля гораздо ниже (хотя и не исключен полностью). Правда, пяточный нож – устройство не из дешевых (он стоит от 1 500 до 5 000 рублей), поэтому его стоит приобрести, если вы регулярно работаете с прокладкой плоских кабелей.

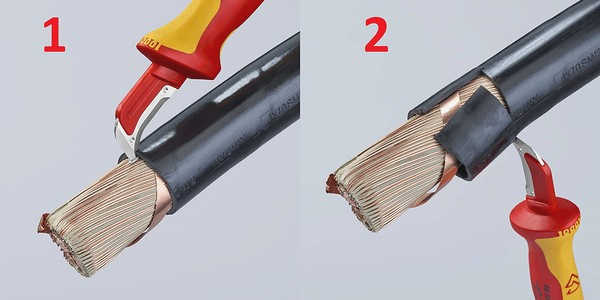

Чтобы снять изоляцию, вы вставляете под нее пятку ножа (1), которая зацепится за кабель при его ведении и подведет нож к нужной нам точке. Затем мы прорезаем изоляцию круговыми движениями (2), тем самым освобождая провод.

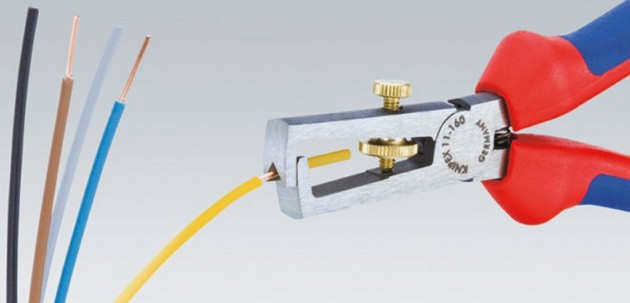

Чтобы отрезать провод, выдвиньте нож на толщину изоляции, поместите провод, опустите рукоятку и потяните провод в сторону от ножа. Чтобы отрезать лишнюю изоляцию, расположите нож крест-накрест, зажмите провод у основания отрезаемой изоляции и отрезайте его круговыми движениями.

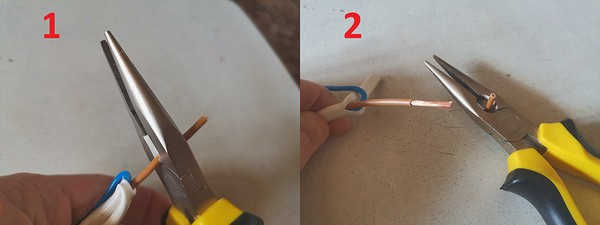

Обжмите провод острыми краями плоскогубцев (1Не сжимайте его слишком сильно, чтобы не защемить провода. Затем возьмитесь за провод одной рукой (2) и потяните провод плоскогубцами другой рукой – изоляция провода будет разрезана и удалена.

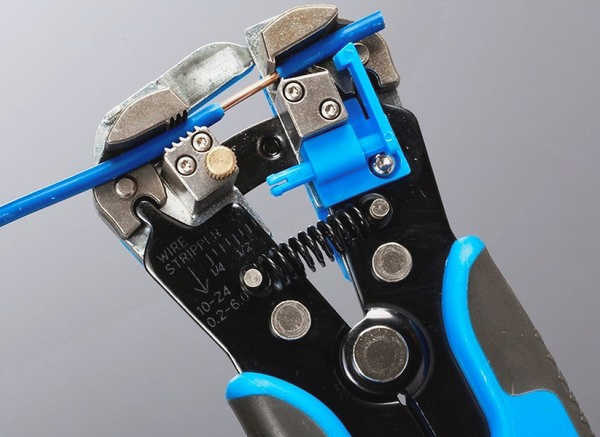

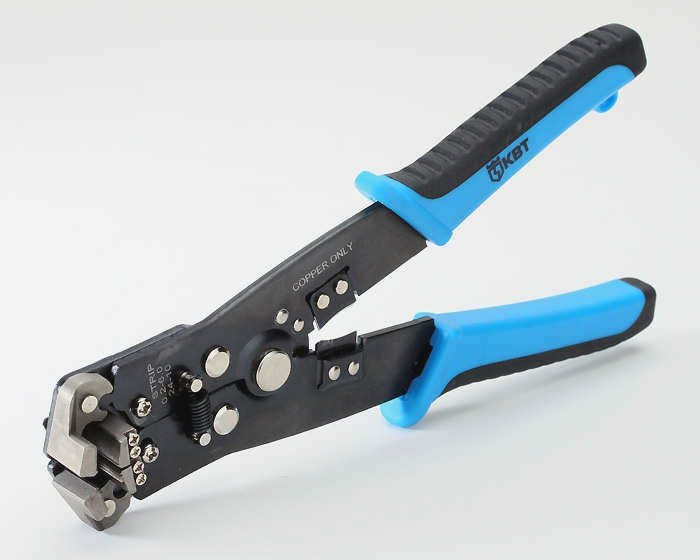

Устройство для зачистки проводов работает так же, как и плоскогубцы, но в этом случае головка выдвигается, когда ручки находятся близко друг к другу. Чтобы снять изоляцию, установите диаметр провода на устройстве для зачистки проводов, расположите провод, захватите его и потяните ручки друг к другу – изоляция будет снята.
Инструмент для зачистки проводов имеет несколько преимуществ перед другими инструментами. Во-первых, это скорость снятия изоляции – буквально за 5 секунд. Во-вторых, он безопасен для электрика, так как предотвращает повреждение пальцев. В-третьих, он не повреждает провод. Однако снятие больших участков изоляции с помощью стриппера неудобно, например, если вам нужно снять изоляцию с 50 см провода, придется снимать изоляцию по частям. Существуют также ограничения по диаметру обслуживаемого кабеля (каждая модель имеет свой номинал).

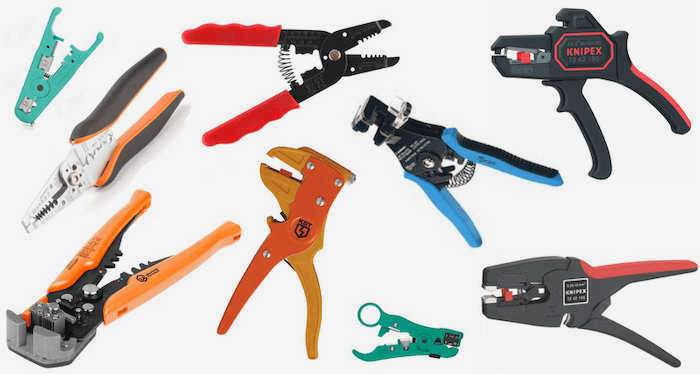

Виды инструментов
Современные инструменты, используемые для снятия изоляции с проводов и кабелей, классифицируются по нескольким признакам:
Используются два метода – термический и механический. Первый подходит для кабелей с небольшим сечением и малой рабочей нагрузкой, второй – для профессиональной работы и большого количества операций.
В зависимости от способа воздействия на материал оболочки механические методы делятся на две разновидности:
- Резка. Режущая кромка инструмента аккуратно разрезает оболочку вокруг металлического проводника, после чего меньшая часть оболочки просто удаляется с края проводника.
- Разрывание. Специальные зубья зажимают проводник в рабочей части инструмента, после чего оболочка принудительно отрывается вдоль проводника.
Выбор метода и типа инструмента зависит в первую очередь от площади поперечного сечения кабеля, а также от сложности и объема работ.
Инструменты делятся на 2 категории в зависимости от количества операций по нанесению покрытия, выполняемых за определенный период времени:
- Бытовые инструменты. К ним относятся кусачки, бокорезы и плоскогубцы. Эти инструменты предназначены для снятия изоляции при небольших объемах работ.
- Профессиональные. К ним относятся в основном съемники проводов, плоскогубцы, клещи и экстракторы. Они позволяют быстро снять изоляцию с оболочек кабелей.
Кусачки чаще всего используются в быту из-за своей доступности, простоты использования и низкой стоимости.
В зависимости от степени автоматизации машины делятся на ручные, полуавтоматические и автоматические. Эта классификация характерна в основном для профессиональных инструментов.
Основные методы шабрения
Существует два основных способа быстрого снятия изоляции с проводов или кабелей – путем термической обработки или сжигания и без нагрева, т.е. механическим способом. Каждый из них имеет следующие характеристики и область применения:
Этот метод предполагает нагрев края кабеля до температуры, при которой материал его электроизоляционной оболочки начинает плавиться или гореть. Если участок, подлежащий зачистке, достаточно большой, то плавится не весь участок, а только тот, который необходимо удалить. Затем оставшийся участок снимается с края с помощью плоскогубцев.
Для нагрева используются три вида оборудования:
- Паяльник.
- Зажигалка или другой источник открытого пламени.
- Горячая нихромовая нить.
Этот метод хорош при небольших объемах работы и используется для снятия изоляции с тонких проводов, рассчитанных на напряжение не более 5 вольт. Такие провода можно легко повредить ножом или другим инструментом.
Этот метод предполагает разрезание изоляционной оболочки лезвием ручного острого инструмента – например, ножа. Для этой цели можно использовать специальную модель электропроводки или самодельную, сделанную из полотна ручной ножовки.
Техника резки должна быть выполнена таким образом, чтобы верхний слой металлических нитей или волосков был срезан как можно меньше. Для этого кончик режущей части направляется под максимально острым углом к ножнам. Этот метод подходит для небольших и средних объемов работ при условии, что мастер достаточно опытен и что оболочка изготовлена из ПВХ или резины.
Термообработка .
ПВХ хорошо плавится и горит. Его используют многие электрики вне мастерской, когда нужно срочно снять часть оплетки с кабеля. Для этого достаточно зажигалки или спичек. Однако необходимо соблюдать меры предосторожности, такие как. Перед тем как сжечь оплетку, подержите возле огня мокрую тряпку на проволоке – это также очистит сажу с медных волокон.
Но не стоит слишком беспокоиться по поводу второй причины: тонкие медные или алюминиевые провода просто расплавятся, особенно на газовой зажигалке. И помните: ПВХ токсичен при горении.

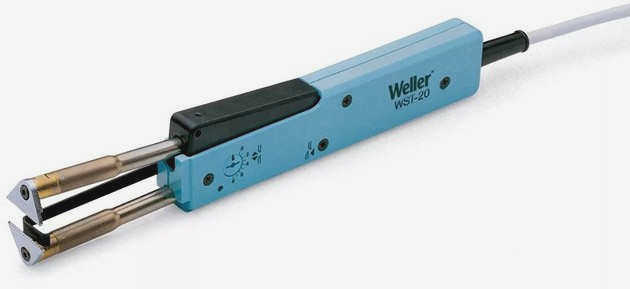

Нагревательный элемент электрический
Такой нагреватель не воспламенит всю оплетку и не расплавит тонкие провода в жиле кабеля. А вокруг такого разреза имеется кольцевой герметичный тепловой экран, который не позволит влаге проникнуть в жилу, и медь не будет корродировать. Этот метод эффективен только при обмотке ПВХ, а не резины или фторопласта.

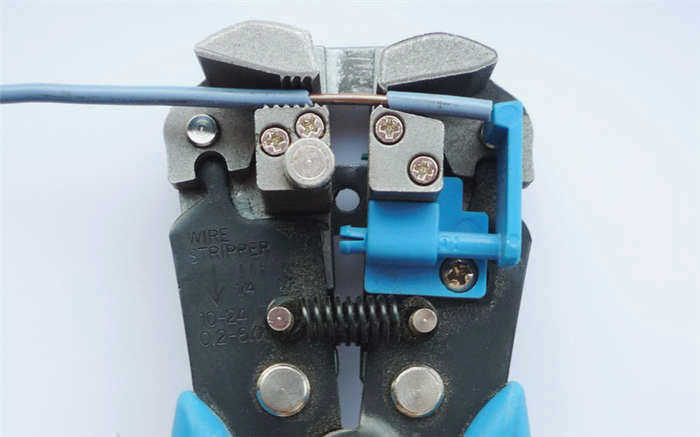

Использование автоматического стриппера
Все описанные выше методы являются ручными. Они требуют много времени и внимания, не говоря уже об опыте в этом виде работ. Если нам приходится снимать изоляцию довольно часто, то лучше несколько автоматизировать весь процесс. Для этого уже давно разработан специальный инструмент для снятия изоляции кабеля, называемый стриппером. Возьмем для примера модель стриппера WS-04. Он выглядит как плоскогубцы, на концах рычага которых расположены кулачки. Верхние – подвижные, а нижние – неподвижные. Левая пара используется для обжима кабеля, а правая – для его обрезки и снятия. При первом сведении рукояток левая часть обжимает, а правая режет оболочку своими острыми краями. По мере сближения рукояток режущая часть постепенно удаляет оболочку. Вся операция по снятию оболочки занимает всего несколько секунд.

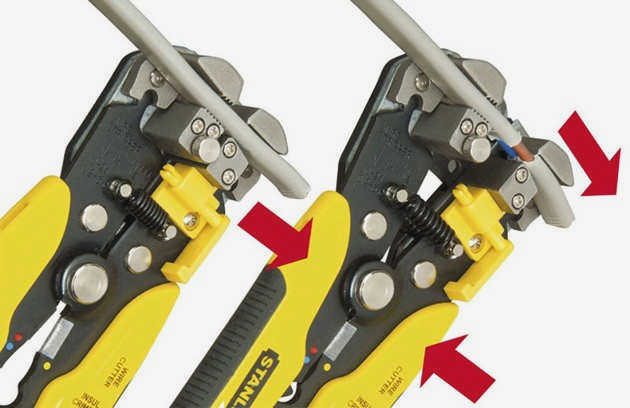

С помощью стриппера можно снимать изоляцию с проводов одним движением руки. В качестве примера рассмотрим, как снять изоляцию с провода с помощью стриппера.
- Поместите провод между режущими лезвиями на внутренней стороне рукоятки. Затем их следует сблизить. Конечным результатом является срез без деформации. Чтобы было легче понять разницу, при резке кусачками конец всегда слегка заострен и сплющен.
- Следующий шаг – вставить один конец между неподвижной и подвижной губками. При нажатии на ручки покрытие будет удаляться. При таком способе удаления зазубрин не будет.
- Синий упор можно использовать для регулировки точной длины зачистки.
- Двухжильные кабели зачищаются с помощью стриппера в два этапа: на первом удаляется хлориниловая трубка, на втором – 2 части одновременно.

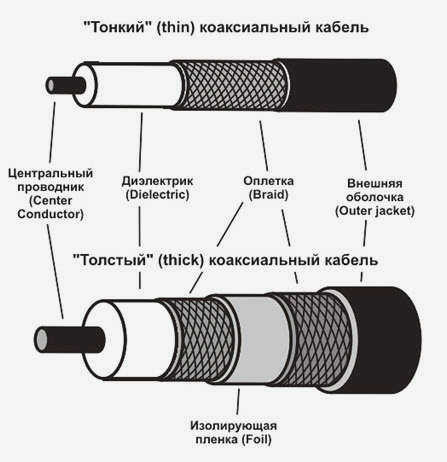

Снятие изоляции с коаксиальных кабелей
Стриппинг коаксиальных кабелей вполне возможен. Хотя все оборудование для этой процедуры стоит не очень дорого, мы покажем, как это сделать с помощью ножа и кусачек. Как правило, такие модели используются для подключения телевизионных антенн.
Ниже приведена последовательность действий для снятия изоляции с коаксиальной модели:
- Держите кабель вертикально;
- Плотно прижмите кабель под прямым углом к концу на расстоянии 2,5 см картонным ножом. Не нажимайте концом ножа, иначе есть риск, что он сломается и отскочит.
- Затем срежьте внешнюю оболочку, оплетку, фольгу и диэлектрическую пену (белого цвета). Именно эти слои имеет данный вариант. При нажатии на лезвие ножа вы почувствуете некоторое сопротивление. Когда лезвие войдет в середину кабеля, немного уменьшите давление, чтобы не повредить центральный проводник.
- Затем пройдитесь по периметру кабеля, обрезая его. Следите за тем, чтобы не перерезать центральный проводник, желательно аккуратно.
- После обрезки скрутите и потяните за край. Это позволит удалить обрезанный конец.
- Если под крышкой есть провода, просто обрежьте их кусачками так, чтобы они не выходили за край крышки. Убедитесь, что на среднем проводе нет обрезков. Если они присутствуют, все придется повторить.
- На среднем проводе может остаться диэлектрическая пена. Ее можно просто удалить ногтем.
- Чтобы подключить кабель к F-коннектору, сначала удалите небольшую часть внешней оболочки.
- Отмерьте 8 мм от предыдущей точки отреза. Сделайте надрез во внешней оболочке. Сделайте разрез так же, как и раньше – перпендикулярно проводнику. Будьте осторожны, чтобы не удалить оплетку. Однако удаление оплетки необходимо для некоторых F-коннекторов, а для других – нет. Сердечник должен находиться в диэлектрической пене, обернутой оплеткой (как фольгой).
- Если вы еще не решили, нужна ли вам оплетка, лучше пока ее не снимать. Она размещается вокруг диэлектрической пены.
- Оплетка должна быть обернута вокруг внешней оболочки. Затем белую пену следует удалить. На этом этапе уже должны быть определены тип F-коннектора и форма оголенного провода.
- Обратите внимание, что между центральным проводником и оплеткой не должно быть никаких проводников. Это будет заметно.
- F-коннектор устанавливается на конце кабеля.
- Диэлектрик не должен находиться в нижней части разъема, когда он посажен. Недопустимо, чтобы диэлектрик не доходил до дна разъема или выступал наружу.
- Обратите внимание, что F-коннектор не должен соприкасаться с жалом.
- Вот и все, коаксиальный кабель готов к использованию.
