Нижний разъем вентиля используется для подключения к газовому баллону, верхний разъем – для крепления ручки, а боковой разъем – для подключения линий выхода газа и насоса. Конструкция вентиля газового баллона довольно проста.
Конструкция вентиля газового баллона и способы его замены при необходимости
Баллоны – это универсальное оборудование для хранения и транспортировки газообразных веществ в бытовых и промышленных целях. Вентили газовых баллонов не вечны, поэтому со временем их необходимо заменять. Вы можете сделать это самостоятельно, соблюдая ряд правил безопасности.
Мы расскажем вам, как правильно выбрать вентиль для вашего газового баллона. Для любителей самостоятельных работ у нас есть подробные инструкции по замене изношенного фитинга. Мы проинформируем вас о мерах предосторожности, которые необходимо соблюдать при установке запорного устройства на газовый баллон.
Компоненты газового баллона
Процессы производства и технические характеристики газовых баллонов регулируются довольно старыми стандартами ГОСТ 949-73 и 15860-84.
Максимальное рабочее давление оборудования колеблется от 1,6 МПа до 19,6 МПа, а толщина стенок может составлять от 1,5 до 8,9 мм.
Защитный колпачок газового баллона может навинчиваться на специальную резьбу на горловине, полностью закрывая вентиль, или быть приваренным к корпусу и защищать только вентиль от случайных внешних воздействий.

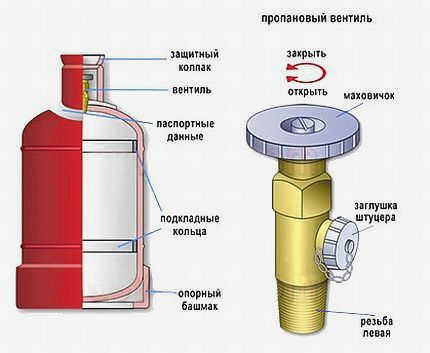

Стандартная сборка газового баллона состоит из следующих компонентов:
- Корпус баллона.
- Вентиль с запорной арматурой.
- Крышка закрытия клапана.
- Опорные кольца для защиты и транспортировки.
- Опорная ножка.
Техническая информация, выбитая на баллоне, также является важным элементом.
Информация, выбитая на баллоне, используется сервисными центрами для заправки и перепроверки, поэтому ее не следует закрашивать слишком сильно.
Цилиндры имеют полусферическую форму в нижней части для равномерного распределения внутреннего давления. Для повышения устойчивости корпуса к его внешней стороне приваривается ножка, которая часто имеет отверстия на нижних кромках для крепления баллона к горизонтальным поверхностям.
Типы газовых баллонов и особенности их маркировки можно найти в этой статье, которую мы рекомендуем вам посмотреть и прочитать.
Использование врезного газового ресивера
В связи с массовым подключением всех домов к системе газоснабжения газовые ресиверы утратили свою популярность. По этой причине многие умельцы сегодня решили создавать из использованных баллонов новые конструкции, которые выполняют совершенно другие функции.

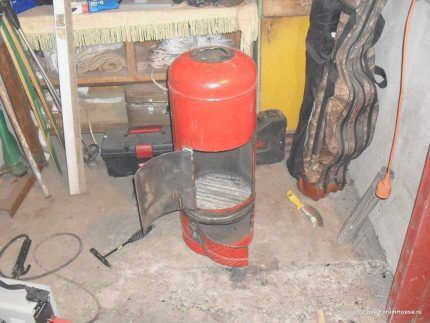

Первое, что приходит на ум при поиске варианта для потребителя газа, – это бытовая дровяная плита. В этом случае пропановый баллон является идеальным корпусом плиты, так как толщина его стенок составляет 3 мм, что достаточно для безопасной эксплуатации.
Он не требует доработок и может быть собран за один день при наличии всех необходимых компонентов.
Барбекю из газового баллона пользуется особой популярностью. Все, что нужно для изготовления этого мобильного барбекю, – газовый баллон, горелка от старой газовой плиты, решетка для гриля и поддон для приготовления пищи.
Внутренняя часть корпуса позволяет безопасно готовить на гриле даже при закрытой крышке. Газовое барбекю, сделанное из использованного ресивера, идеально подходит для просторной открытой площадки, где может собраться большая компания друзей.
Помимо газового ресивера, для создания такой сложной конструкции можно использовать бочку из пищевой нержавеющей стали
Из нескольких газовых баллонов можно построить настоящую коптильню с отдельными емкостями для холодного и горячего копчения, грилем и камерой для барбекю. Конструкцию можно приспособить под шампура или гриль, поэтому мясо и рыбу можно коптить разными способами. При создании такой сложной конструкции неплохо бы понять, как работает коптильня, поэтому рекомендуется обратиться к чертежу.
Разборка газового баллона – пошаговая инструкция
Если все необходимые инструменты подготовлены, можно смело приступать к работе. При этом важно выполнять все действия в представленном порядке, чтобы избежать ошибок в процессе разборки газового ресивера.
Набор инструментов для работы
Баллоны с углекислым газом или кислородом можно демонтировать без предварительной подготовки, поскольку после откачки газа они представляют собой простые металлические цилиндры, которые легко разрезать диском. С пропановыми баллонами ситуация несколько иная, поэтому перед распиловкой необходимо подготовить емкость.
Для этого вам понадобятся следующие инструменты:
- газовый ключ, чтобы открыть вентиль и выпустить весь газ из баллона;
- ручная ножовка для распиливания горловины баллона;
- воронка и шланг для наполнения баллона водой;
- Трубошлифовальная машина с отрезными дисками различной толщины.

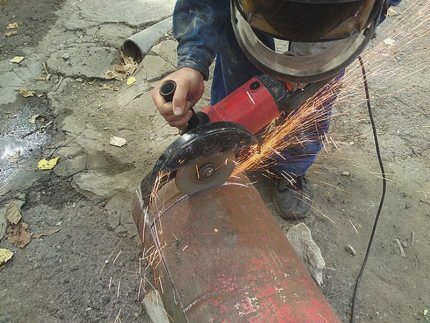

При работе со шлифовальной машиной следует соблюдать особую осторожность, так как в этом случае мастеру придется работать с неровной поверхностью, поэтому инструмент может соскользнуть в процессе резки металла.
Если вы никогда раньше не работали со шпателем, лучше всего начать с практики на плоском листе металла.

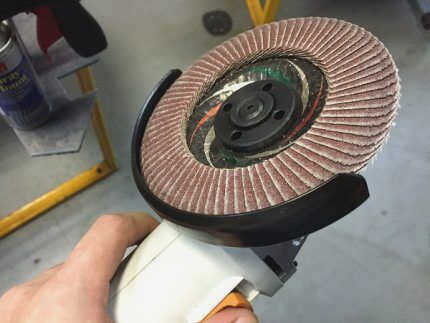

При работе с угловой шлифовальной машиной рекомендуется максимально защитить свое тело, так как при контакте с кожей осколки могут вызвать ожоги.
Перед началом работы рекомендуется надеть защитную каску и защитные очки, так как это хорошая защита от летящих осколков и горящего абразива. Важно правильно подобрать диск в соответствии с толщиной материала, так как часто несоответствие между абразивным диском и металлом может привести к быстрому истиранию.
Перед демонтажем 50-литрового газового баллона откройте вентиль газовым ключом, чтобы полностью выпустить газ. Наличие даже небольшого количества газа внутри баллона может привести к пожару или взрыву, поэтому независимо от возраста баллона, его обязательно нужно очистить от остатков пропана.
Способ № 1: тиски на башмаке
Чтобы справиться с клапаном с помощью этого метода, вам понадобятся крепкие, большие тиски. У автора канала они прикреплены к тяжелому автомобильному диску на полу. Это удобно, так как высота как раз подходит для работы с клапаном.
Способ № 3: приваривание рычага
Обод на цилиндре в большинстве случаев имеет 4 отверстия. К ним можно прикрутить металлический уголок длиной около полутора метров.
Затем, как и во втором варианте, опустите цилиндр вентилем вниз, зафиксируйте вентиль в тисках и, опираясь на угловое железо, поверните цилиндр.
Способ первый – башмак в тисках
Потребуется подготовить прочные и жесткие тиски, способные выдержать необходимую нагрузку. Затем цилиндр устанавливается вертикально, а шпора надежно зажимается в основании тисков. Затем берут гаечный ключ и плавными движениями осторожно откручивают вентиль.
Клапан следует откручивать против часовой стрелки – убедитесь, что резервуар расположен правильно. Вполне вероятно, что сначала клапан вообще не будет реагировать на давление. Стоит попробовать еще раз или создать рычажный механизм из подручных средств. Хорошо подойдет, например, кусок прочной металлической трубы. Самое главное – делать это плавно, без рывков.
Второй способ – зажать кран в тисках.
Во многом этот метод похож на предыдущий. Разница лишь в том, что теперь кран будет помещен в основание тисков, а сам контейнер – дном вверх. Такой зажим позволит приложить больше усилий для извлечения крана, что ускорит весь процесс.
Обратите внимание, что для эффективного результата необходимо создать точку опоры. Подойдет металлическая труба или ломик – сам корпус можно обмотать цепью. Первые пол-оборота должны быть очень тугими, затем будет легче.
Откручивание вентиля газового баллона за 5 минут

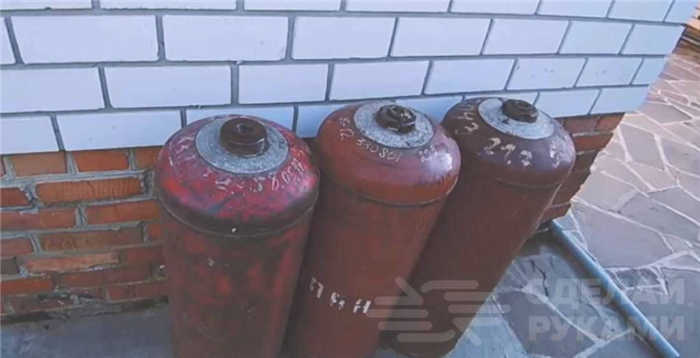

В интернете можно найти множество способов открутить вентиль на пропановом баллоне. Однако не все из них подходят для использования в домашних условиях.
В данном обзоре автор представляет универсальный и, главное, простой способ открутить кран на газовом баллоне примерно за пять минут.

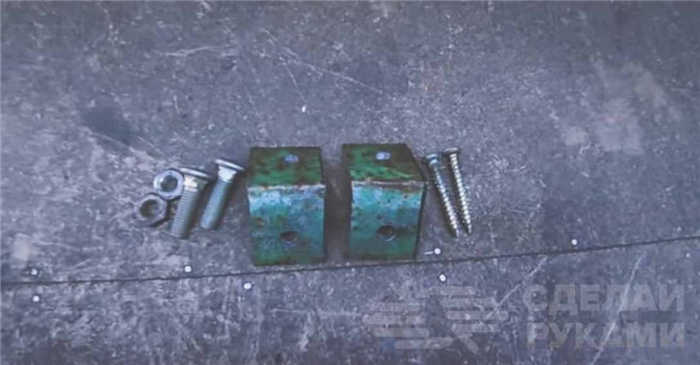

Первое, что нужно сделать, это отрезать два куска углового железа и просверлить в каждом по два отверстия с помощью дрели или сверла.
Как быстро открутить вентиль: пошаговый процесс

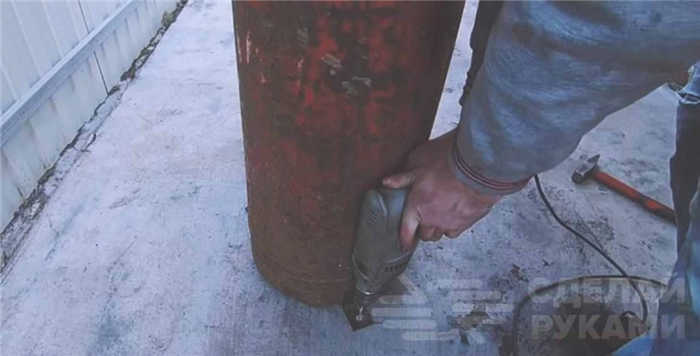

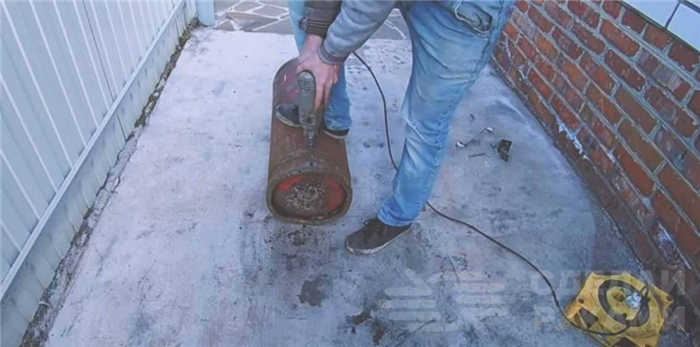

Следующий шаг – просверлить два отверстия в опоре цилиндра. В эти отверстия будут вставляться винты. Сверлите подставку (кольцо внизу), а не сам баллон!
Затем прикрепите уголки к газовому баллону и прикрутите их к бетонному основанию. Если бетонного основания нет, можно приварить к уголкам арматуру и вбить ее поглубже в землю.

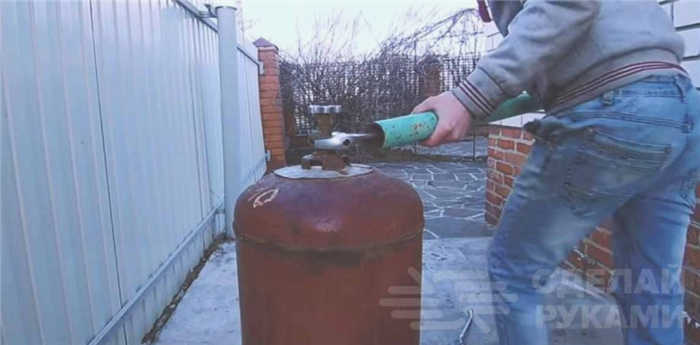

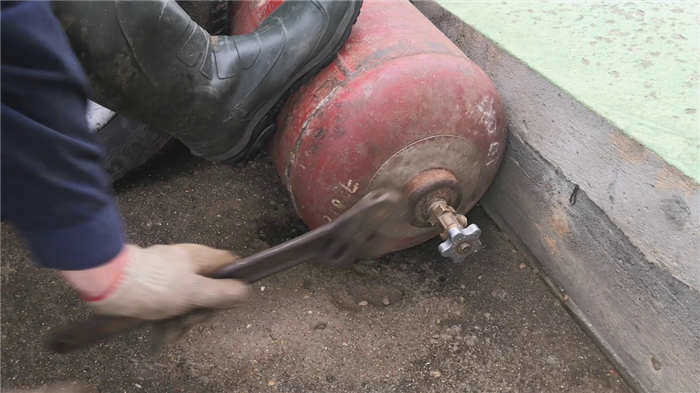

Затем положите на вентиль серповидный ключ или газовый ключ и удлините рычаг с помощью куска металлической трубы, чтобы легче было открутить. Затем открутите вентиль на баллоне – это очень быстро и просто.
Как разобрать газовый баллон в поисках запасных частей?

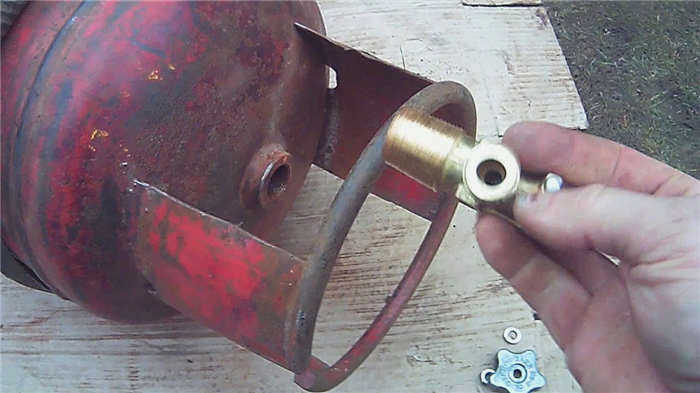

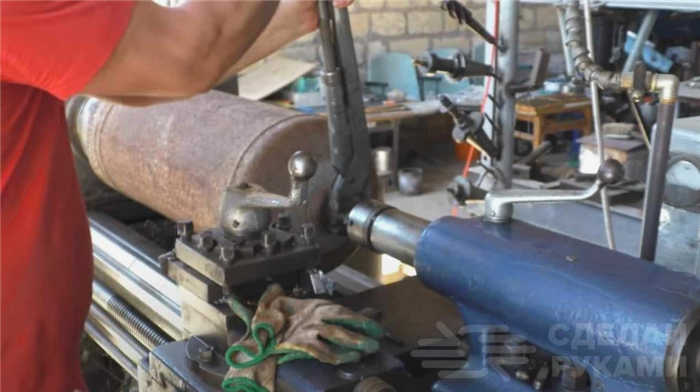

Первое, что нужно сделать, – это открутить вентиль. Это нелегко, но нет ничего невозможного. Чтобы открутить вентиль, автор зажимает газовый баллон в токарном станке. Затем с помощью газового ключа он откручивает вентиль.

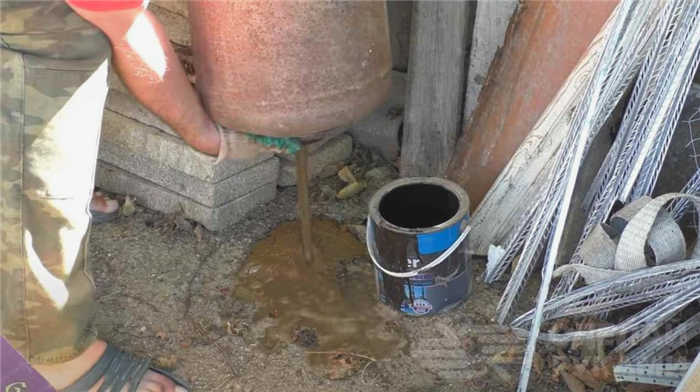

Затем слейте остатки "жидкости" из баллона в контейнер или прямо на землю – но лучше подальше от дома, так как неприятный запах будет держаться долгое время.
Как избавиться от неприятного запаха

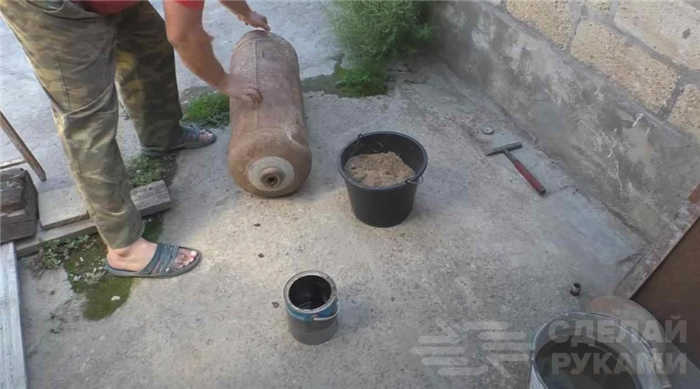

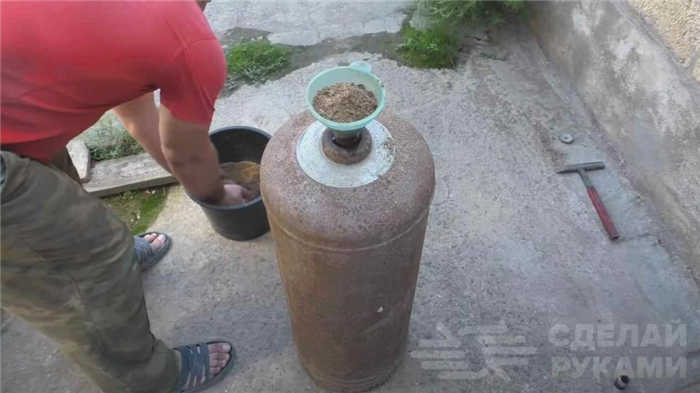

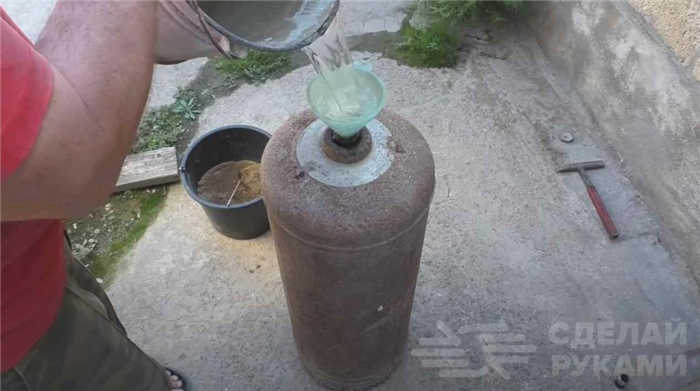

Для этого автор насыпал в баллон немного песка, залил моющее средство и пять литров воды.
Он затянул вентиль и полчаса вращал баллон на токарном станке. Песок действует как абразив и хорошо смывает "налет" на внутренних стенках. После этой процедуры от цилиндра не будет исходить никакого запаха (проверено автором). Его можно смело использовать в качестве резервуара для воздушного компрессора. Слейте воду и песок. Промойте цилиндр несколько раз, чтобы избавиться от оставшегося песка.
