Как соединить антенный кабель без потери сигнала

Возьмите конец кабеля с пятисантиметровой скруткой и накрутите его на изоляционный слой последнего места. В результате получится кольцо. Подключитесь к телевизору и наслаждайтесь уверенным приемом цифровых каналов.

Как изолировать антенный кабель для установки разъема

Невозможно правильно подключить антенну к телевизору без надлежащего кабельного соединения между всеми узлами телевизионной системы. Поэтому необходимо подключить кабель к антенне, а затем разъем к другому концу коаксиального кабеля. Если к одной антенне необходимо подключить несколько телевизоров, необходимо также использовать разъемы и переходники. В любом случае, кабель должен быть зачищен для установки разъемов F-типа.

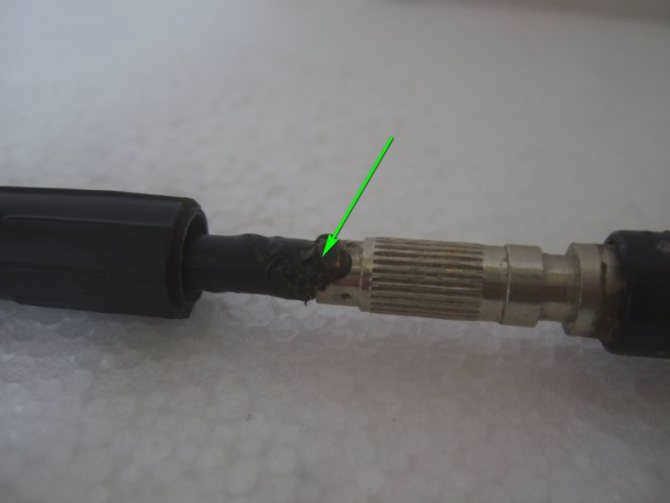

Другие типы соединений, например, скручивание кабеля, могут повредить контакт, что приведет к частичной или полной потере сигнала. В результате на экране телевизора может появиться сообщение "Нет сигнала или слабый сигнал". Поэтому ниже подробно описано и показано, как правильно зачистить антенный кабель и закрепить его на разъеме.

Как зачистить антенный кабель

Снятие изоляции включает в себя прорезание слоев кабеля, чтобы обнажить проводящие части фидера, такие как оплетка и жила провода, определенным образом.

Необходимые инструменты

Необходимы следующие инструменты

• Заостренный нож (стандартный, строительный или канцелярский);
• Плоскогубцы или ножницы;
• Плоскогубцы, но не являются обязательными.

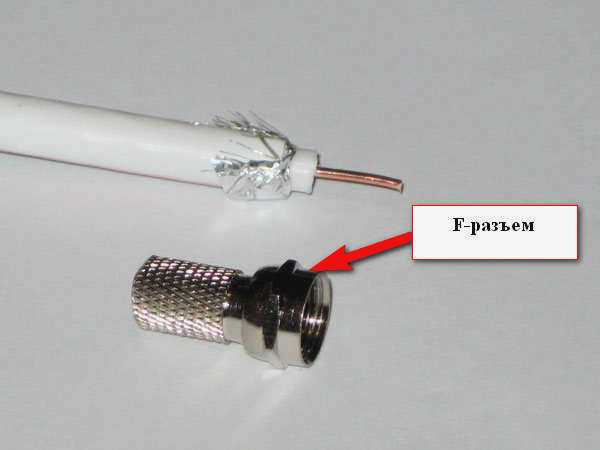

Для окончательного обжима также необходим F-коннектор.

Как обжать кабель

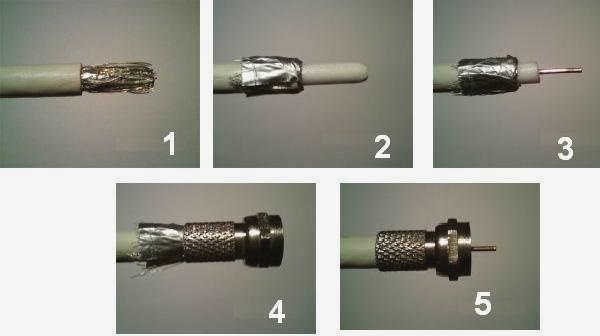

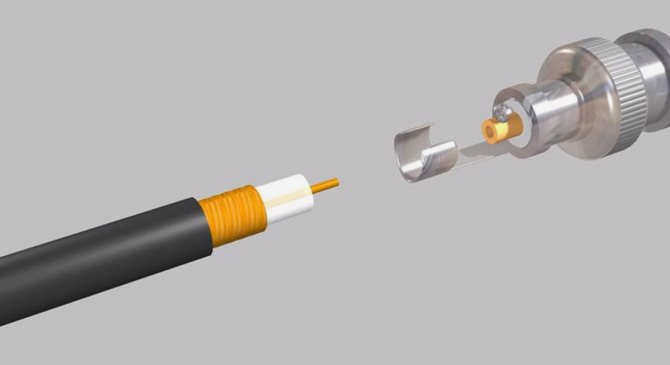

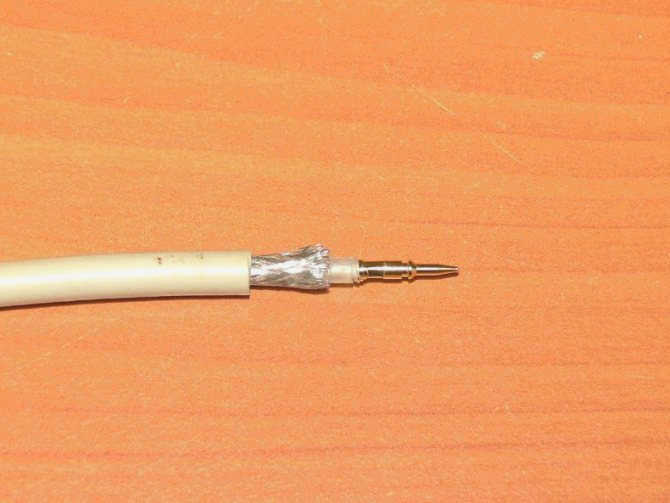

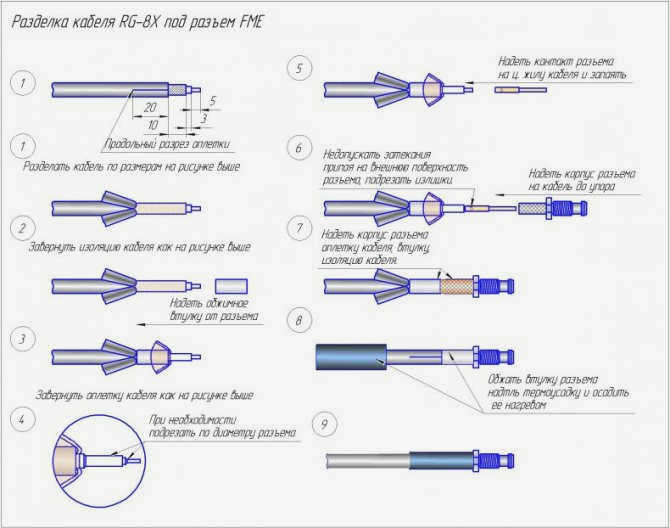

Правильная процедура зачистки заключается в следующем:

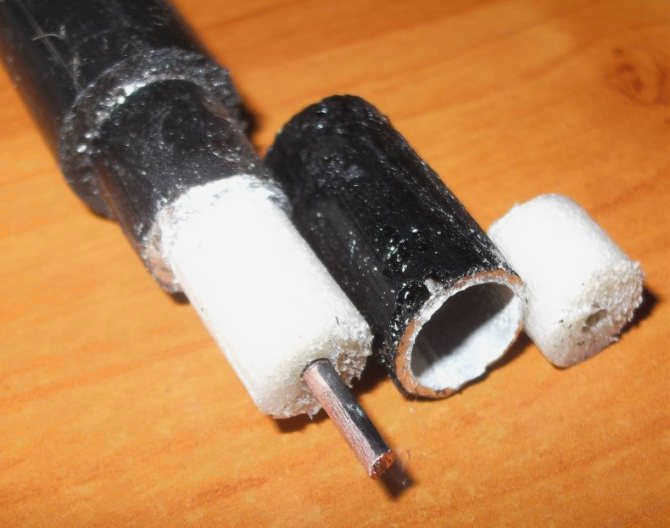

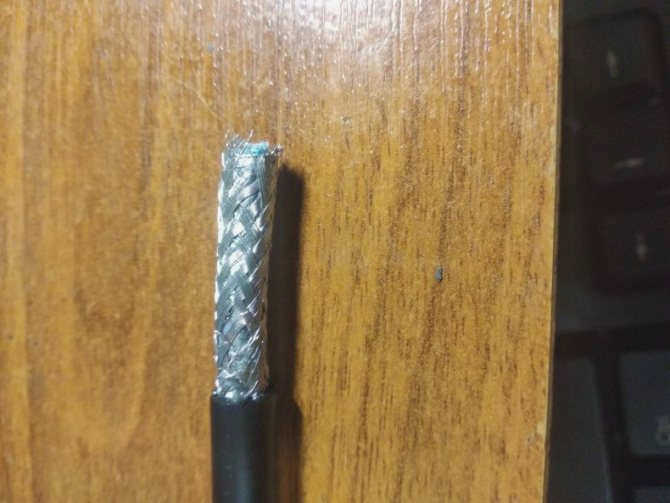

1. Конец кабеля, подлежащий зачистке, зачищается от 1 см ПВХ или полиэтиленовой оболочки. Делается чистый надрез внешней оболочки вокруг кабеля, после чего оболочка удаляется.

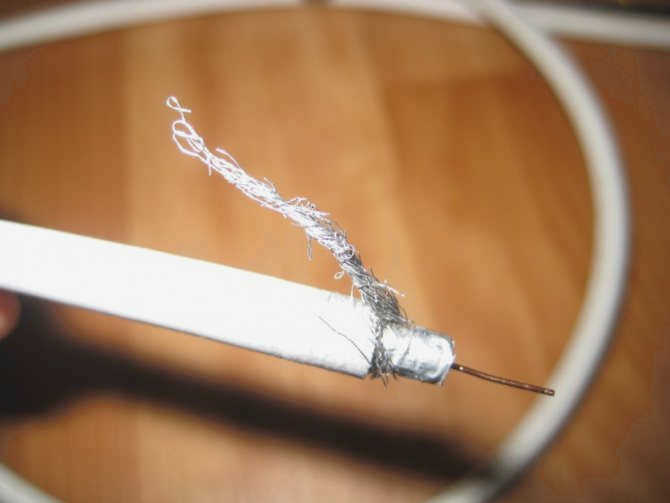

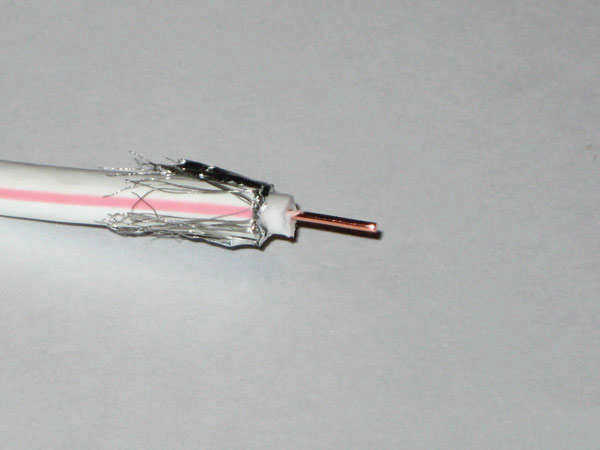

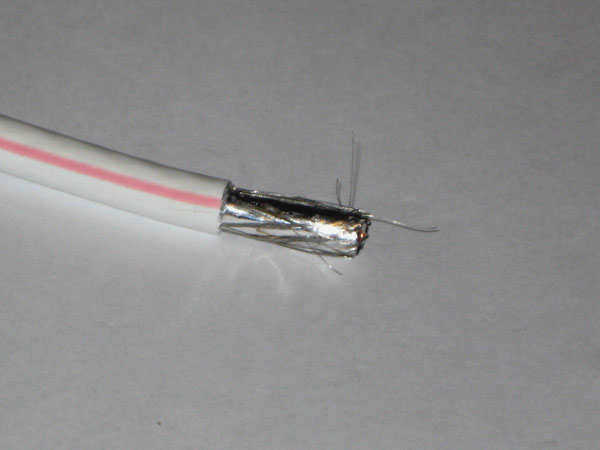

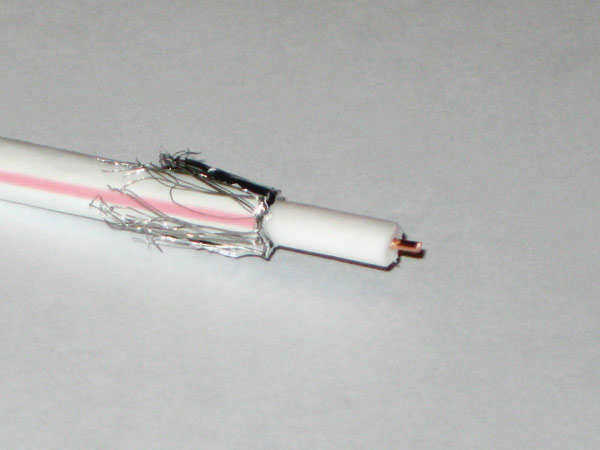

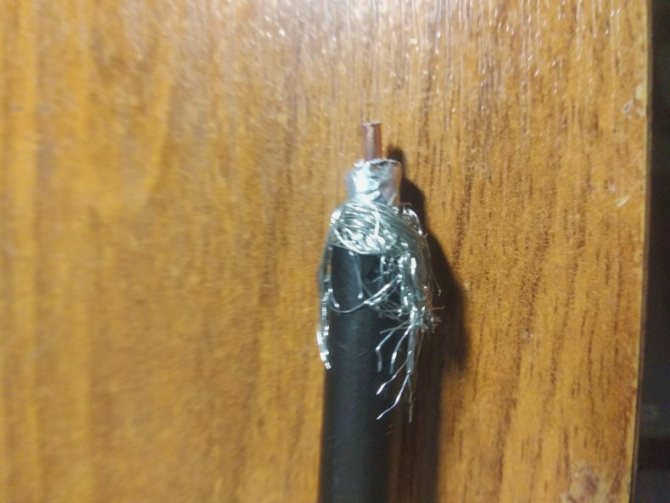

2. Экранирующая оплетка отгибается назад. Некоторые мастера делают жилу под напряжением при сгибании, а не оставляют ее распутанной.
3. Внутренний диэлектрический слой удаляется аналогичным образом. Однако при зачистке необходимо оставить 2-3 мм от внутреннего края, чтобы избежать замыкания плоского изнутри будущего монтируемого разъема на оплетку.

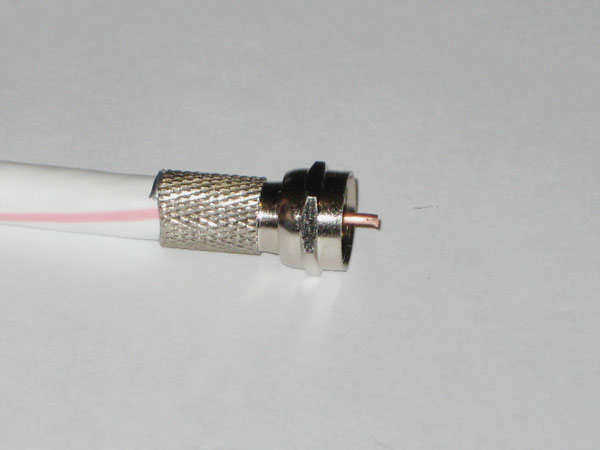

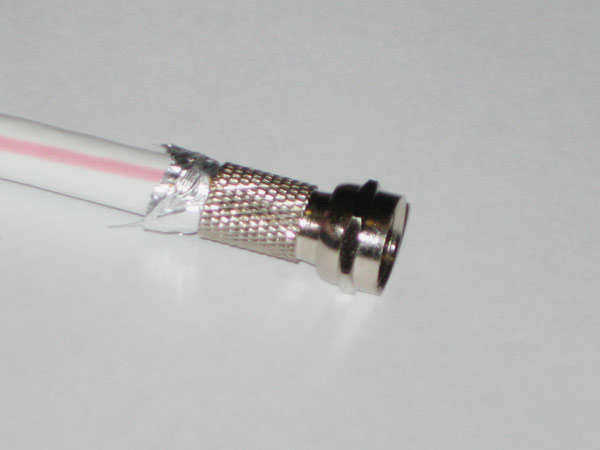

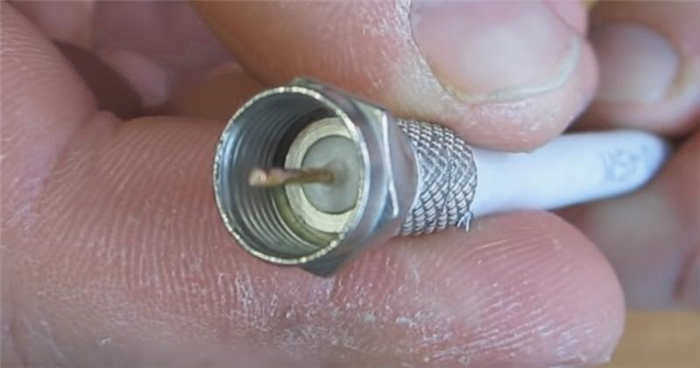

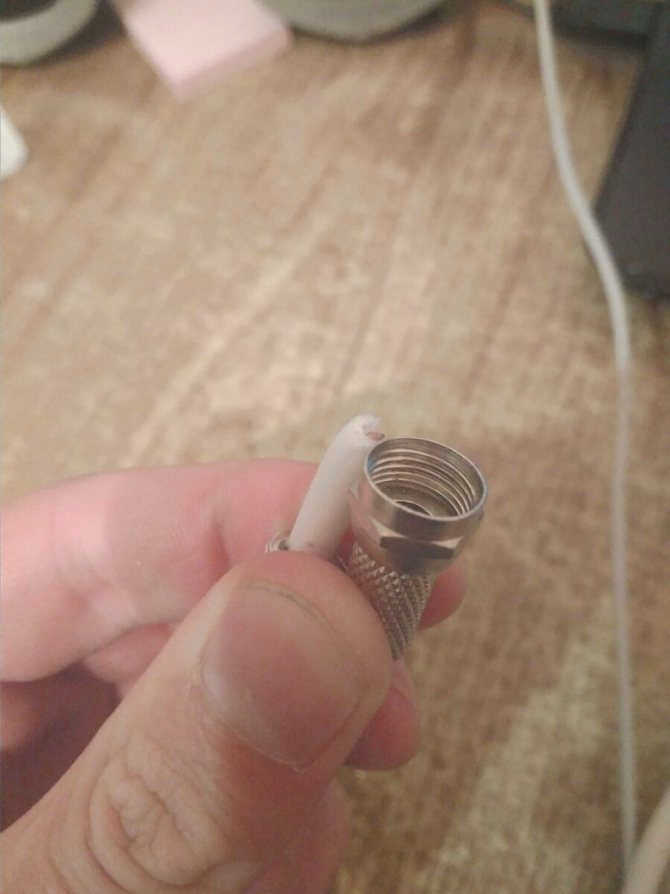

4. Вставьте подготовленный конец телевизионного кабеля в разъем. Последний плотно прижимается скруткой. Используйте плоскогубцы, чтобы облегчить установку разъема. Однако не сжимайте детали слишком сильно. Хотя разъем изготовлен из металла, нынешние материалы не самого высокого качества. Это может привести к поломке разъема. Закручивайте его до тех пор, пока экран оплетки не будет полностью скрыт под крышкой разъема, внутренняя изоляция не войдет в отверстие, а жила не станет длиннее на несколько мм. Конечный результат показан на рисунке ниже.

Что необходимо для подключения

1. Антенна. В зависимости от типа вещания должны существовать различные конструкции. Например, аналоговое вещание передается на метровых волнах. Поэтому конструкция должна быть способна принимать такой сигнал. Для этого необходима метровая антенна. Но так как переход на цифровое телевидение произошел давно, нужна дециметровая антенна. Простые устройства можно попробовать сделать самостоятельно. Читайте: как сделать антенну для цифрового телевидения своими руками. При наличии близкого усилителя и сильного сигнала даже самая простая кабельная антенна поймает два мультиплекса (20 каналов). Ее изготовление занимает 10-15 минут, вам понадобится только кабель и разъем, который будет вставляться в гнездо телевизионной антенны. Однако самодельные антенны имеют плохой прием сигнала. Поэтому при разделении сигнала на несколько телевизоров изображение может пропадать. Это связано с работой "сплиттера" – устройства, которое разделяет сигнал. – устройства, которое разделяет сигнал. По этой причине каждый телевизор получает уменьшенный сигнал во столько раз, сколько выходов на сплиттере. Именно поэтому на улице лучше устанавливать заводские антенны со встроенным усилителем.
2. Кабели. Если вы хотите подключить два телевизора к одной антенне, вам понадобится как минимум три кабеля необходимой длины. Один кабель будет идти от антенны к разветвителю. Два кабеля соединят разветвитель с обоими телевизорами. Если телевизоров больше, например, 3 или 5, вам понадобится столько же кабелей (+1 для самой антенны).

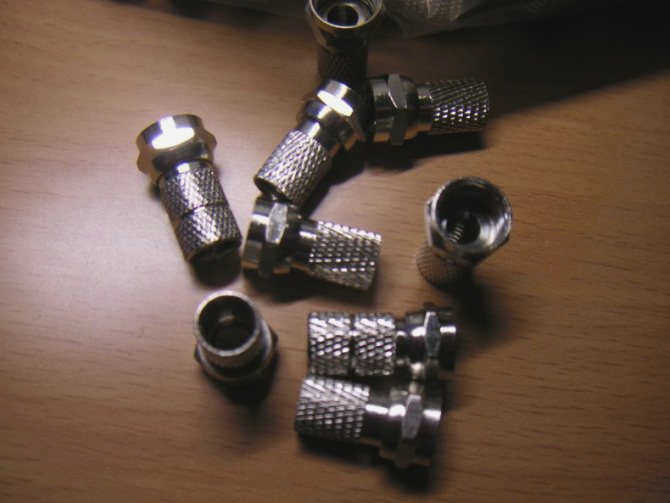

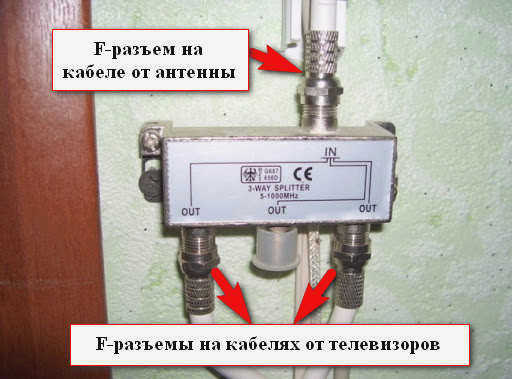

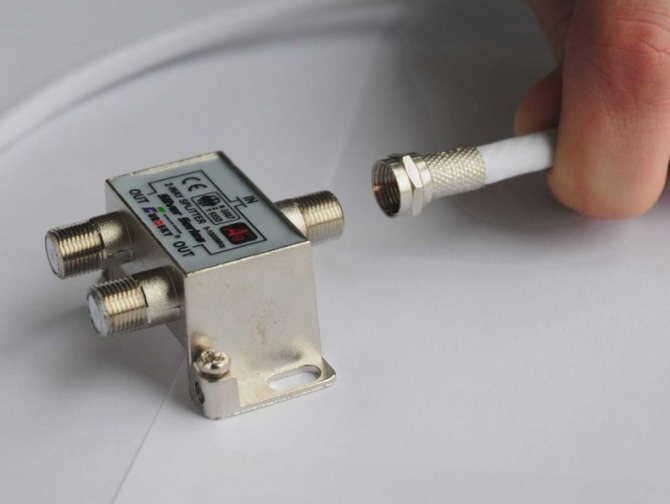

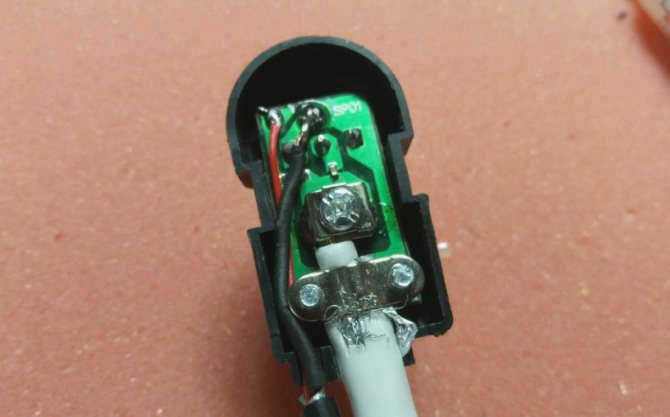

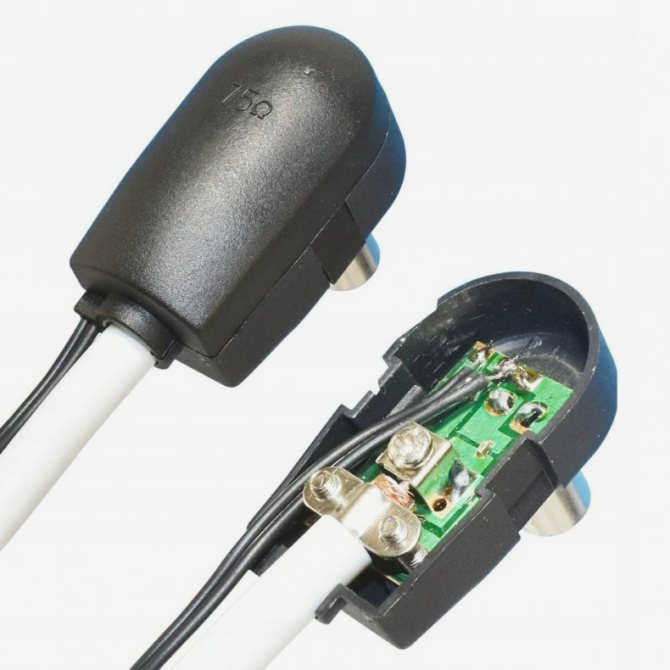

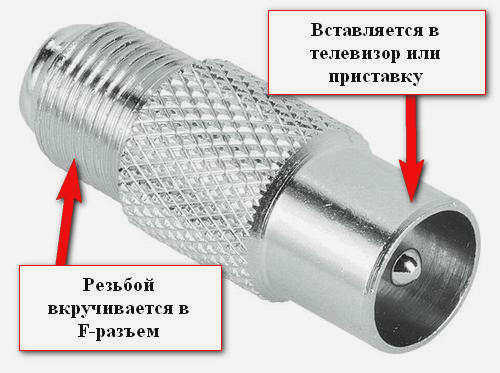

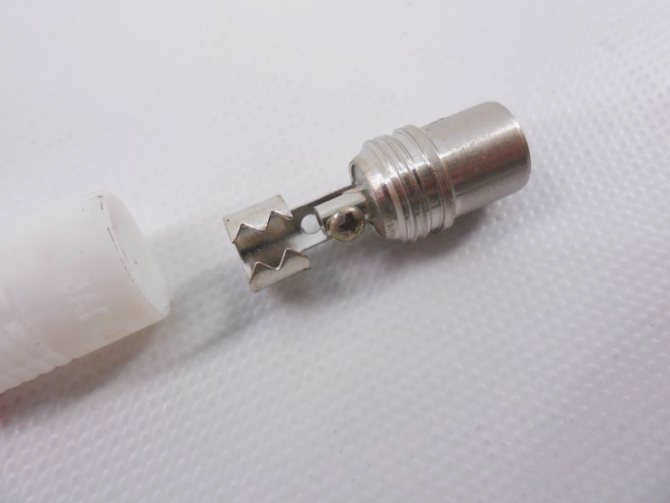

3. F-коннекторы. Устанавливаются на всех концах кабеля. В случае использования сплиттера для двух телевизоров потребуется пять разъемов. Сначала разъемы правильно устанавливаются на кабели. Затем три разъема вкручиваются в F-разъемы на разветвителе. Два других разъема находятся на свободных концах, которые протягиваются к телевизорам или тюнерам. Они вкручиваются в F-штекеры, которые подключаются к входам "ANT IN" на телевизоре. Количество необходимых адаптеров (штекеров) соответствует количеству телевизоров.

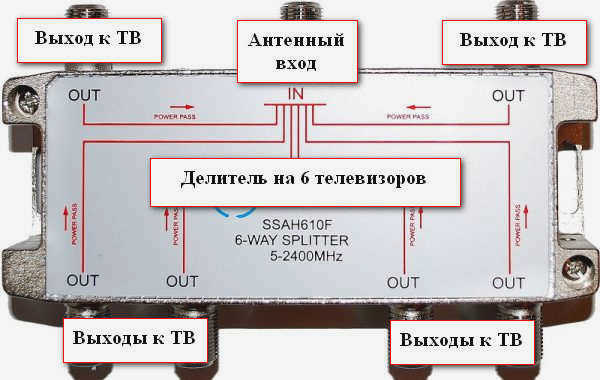

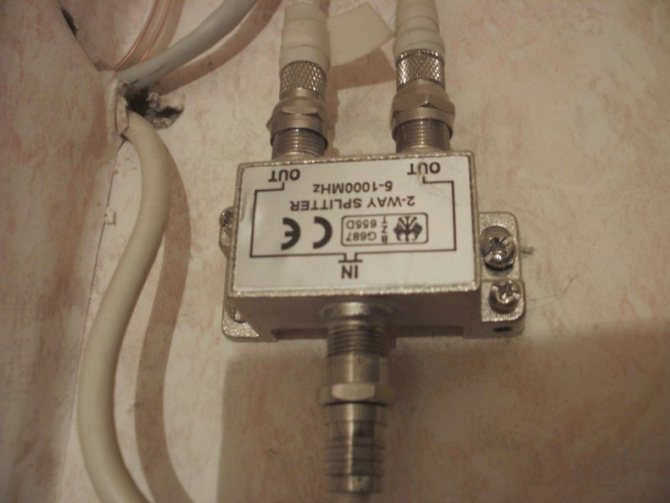

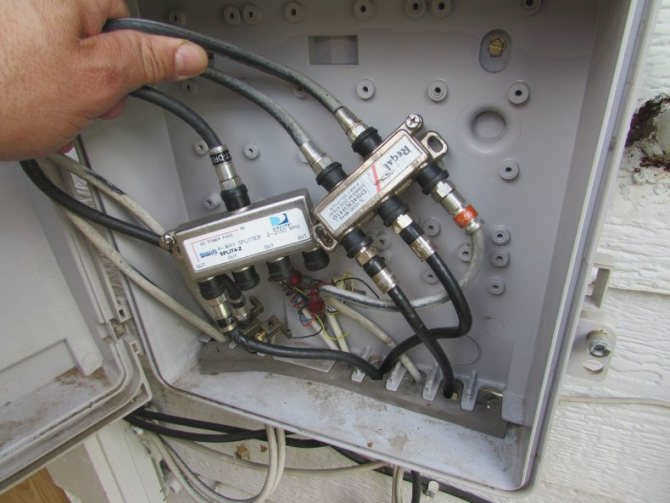

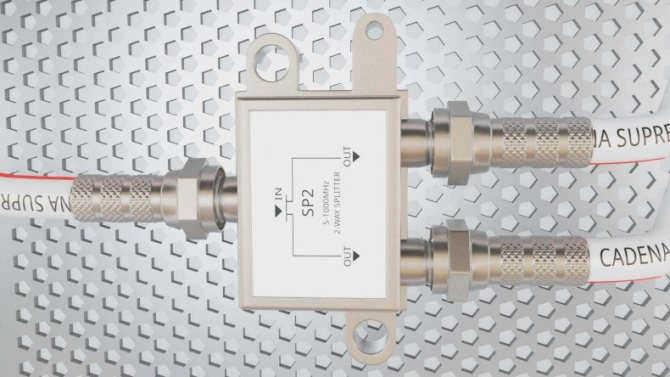

4. Сплиттер (он же разветвитель, "сплиттер", "краб"). Это небольшая металлическая коробка. На каждой стороне коробки имеется один вход для подключения коаксиального кабеля от антенной системы и несколько выходов. От последних кабели направляются к телевизионным приемникам или цифровым декодерам. Существуют различные типы разветвителей (активные, пассивные). Более подробно мы рассмотрим их ниже.

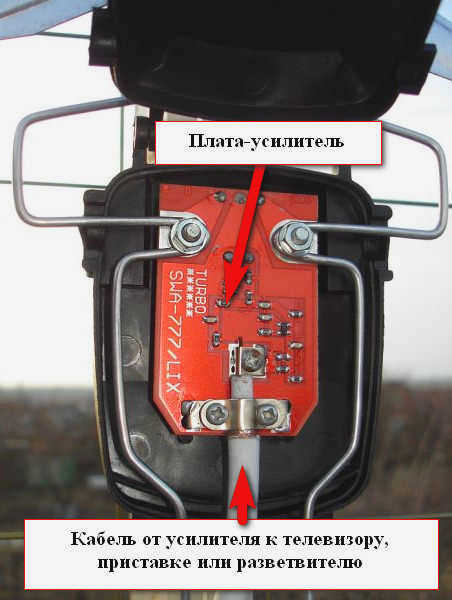

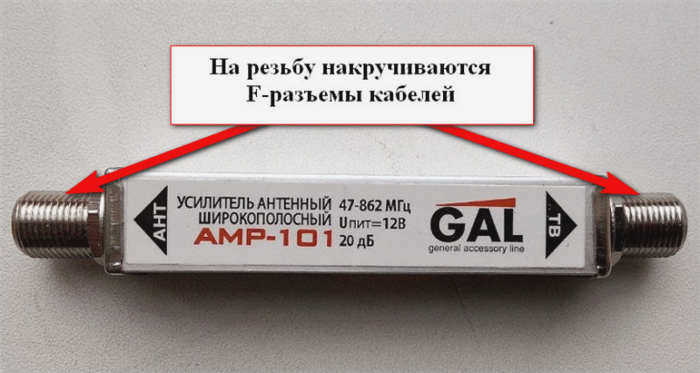

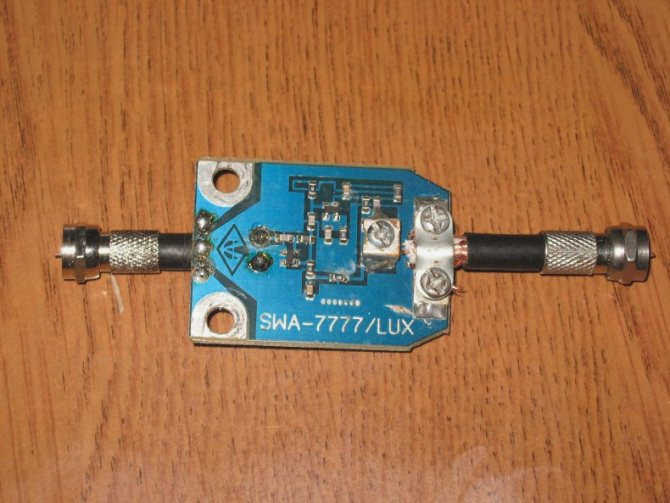

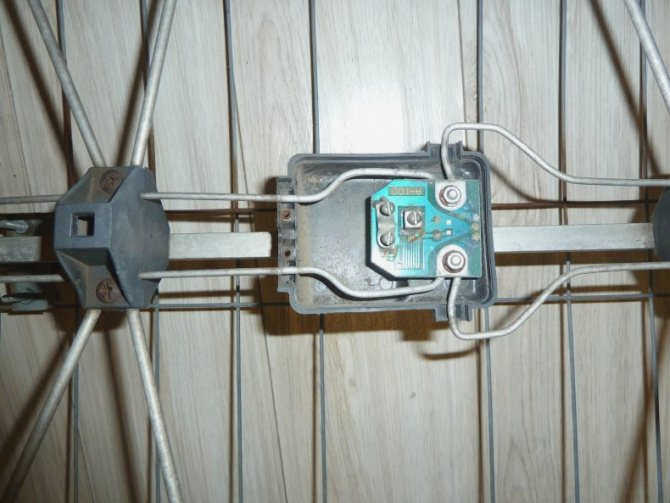

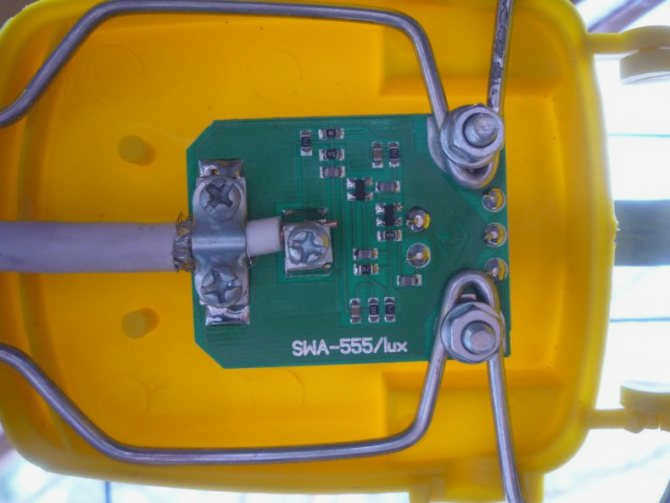

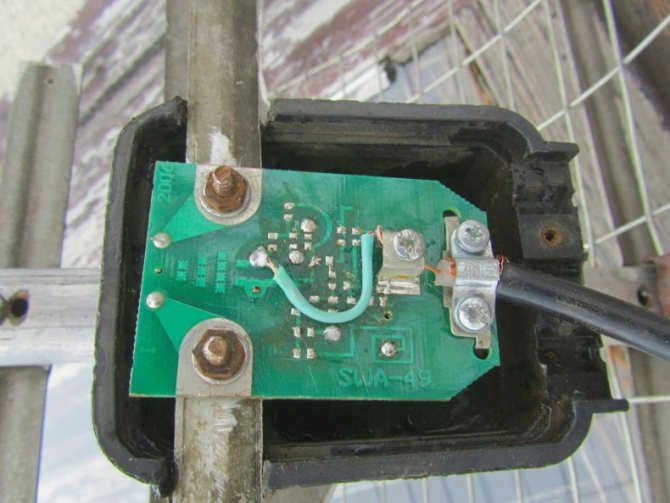

5. Усилитель. В сплиттере сигнал равномерно распределяется между телевизорами, сигнал равномерно уменьшается. Если у одного телевизора низкий уровень сигнала, необходим усилитель. Лучше установить антенну с родным усилителем. Он размещается непосредственно на конструкции внутри коробки. В противном случае пригодится внешний усилитель. Он врезается в кабель сразу после намотки внутри помещения.
6. Источник питания. Необходим для питания усилителя на активной антенне. Не требуется, если телевизор настроен через декодер. В этом случае можно переключить питание антенны в настройках декодера. Питание будет проходить через разветвитель, поступать на усилитель, и более мощный сигнал будет возвращаться на телевизор. Однако в этом случае вам понадобится проходной делитель напряжения (выход подписан "Power Pass"). В противном случае питание будет поступать на разветвитель, но не будет поступать на антенный усилитель из-за отсутствия "прохода". Телевизор не подает питание, поэтому источник питания должен быть подключен до того, как коаксиальный кабель войдет в гнездо F разветвителя. В этом случае усиленный телевизионный сигнал будет поступать непосредственно на приемники.

Необходимость в усилителе

Основная функция усилителя – усиление сигнала. Кроме того, сигнал очищается от посторонних помех.

После прохождения через разветвитель сигнал уменьшается на величину, равную количеству гнезд "OUT". Если сигнал достаточен для одного телевизора, то второе устройство, подключенное через разветвитель, уже может серьезно ухудшить прием сигнала. Поэтому часто требуется усилитель.

Усилитель обязательно необходим:

• если в разветвителе подключено более одного устройства;
• если телевизионный сигнал хорошего качества, уровень телевизионного сигнала ослаблен;
• оборудование стоит далеко друг от друга и длина кабелей значительна – обеспечивается ослабление ТВ-сигнала. То же самое относится к длине основного кабеля, ведущего от внешней антенны к квартире.

Не рекомендуется устанавливать усилитель при просмотре кабельного или спутникового телевидения. Эти стандарты вещания требуют чистоты сигнала, чтобы не было искажений. И усилитель будет влиять на телевизионный сигнал.

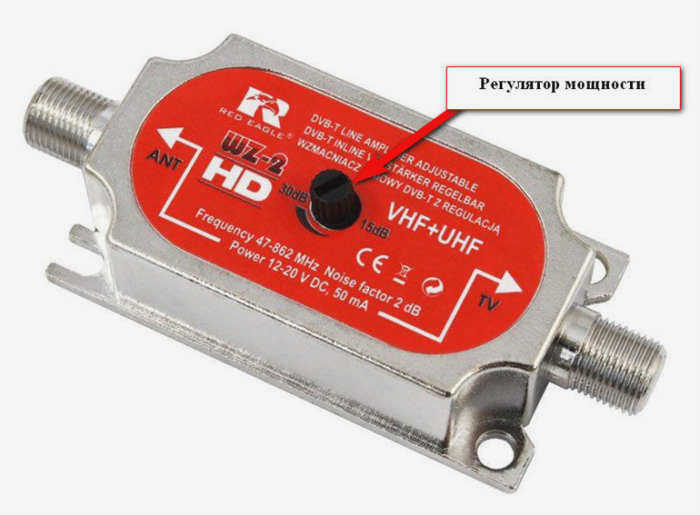

Рекомендуется выбирать устройство с регулятором мощности. Чрезмерное усиление может негативно сказаться на качестве. Регулятор дает возможность уменьшить усиление для получения наилучшей передачи сигнала.

Усилитель будет неэффективен, если уровень цифрового сигнала критически низок. Если сигнал постоянный и достаточно сильный, усилитель также работает эффективно. Но когда сигнал слишком слабый, усиливать просто нечего.

Усилитель наиболее эффективен с хорошими заводскими антеннами. Усилитель не поможет с самой простой конструкцией типа "кабельная петля". И нет смысла подключать даже два телевизора к самодельным антеннам. А без него маломощный сигнал упадет до минимальных значений.

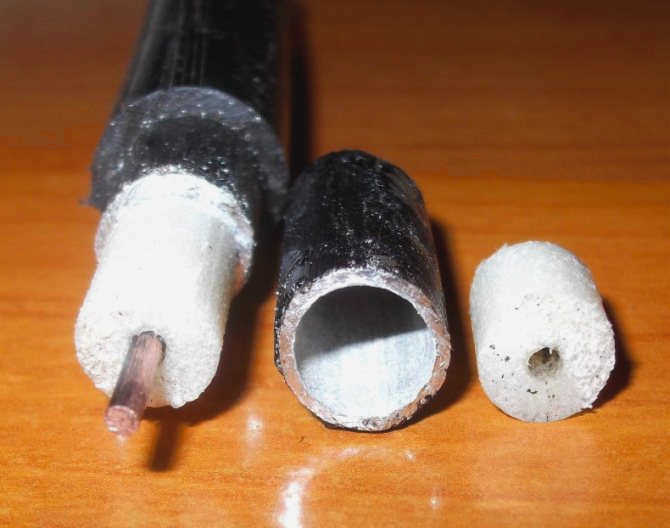

Конструкция антенного кабеля

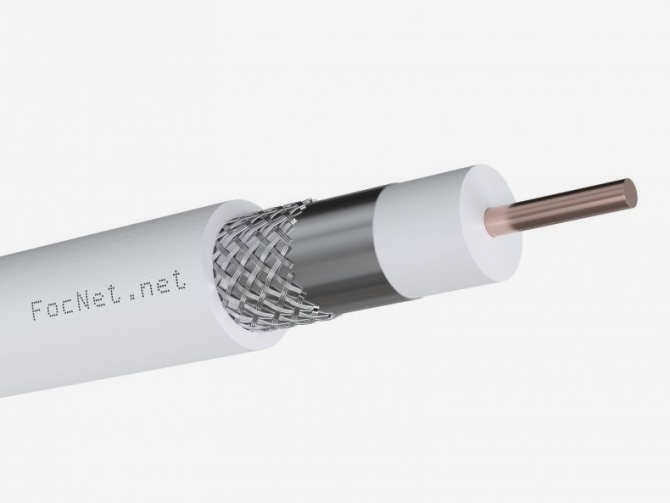

Современные антенные кабели имеют некоторые технические отличия, различные характеристики и материалы, используемые при их изготовлении, но у них общая конструкция:

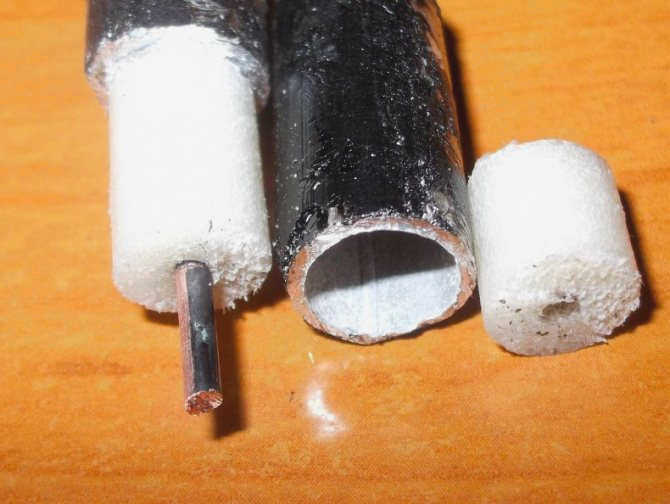

1. Основная медная или омедненная стальная жила покрыта толстой полипропиленовой оболочкой.
2. Экран, изготовленный из алюминиевой фольги или медной сетки, защищает кабель от электромагнитных помех.
3. Внешняя пластиковая оболочка предотвращает влияние внешних полей.
4. Полиэтиленовая оболочка защищает кабель от механических повреждений.

Каждый из этих компонентов играет свою роль, поэтому их целостность так же важна, как и общее состояние кабеля. При соединении двух кабелей оба конца тщательно обрезаются и зачищаются.

Этот процесс принято называть заделкой. Он обеспечивает хорошее соединение, от которого зависит качество сигнала.

Что необходимо для соединения коаксиального кабеля

Сначала выясните, какой тип коаксиального кабеля вы используете. Обычно он маркируется на изоляции. Стандартными размерами являются RG-6 и RG-59.

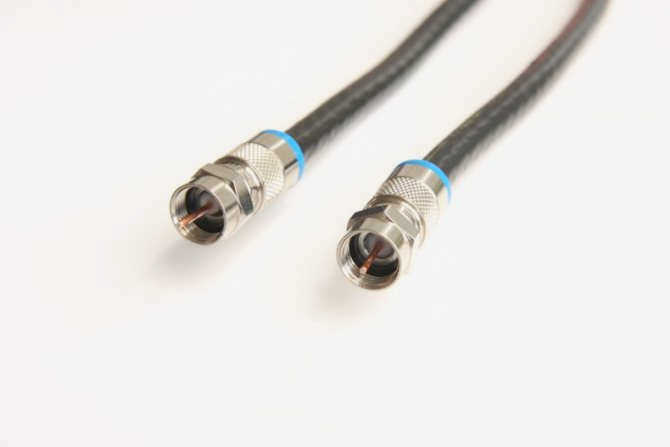

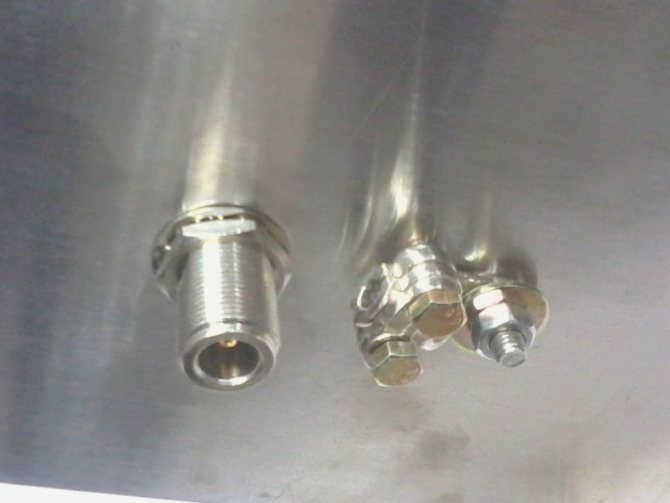

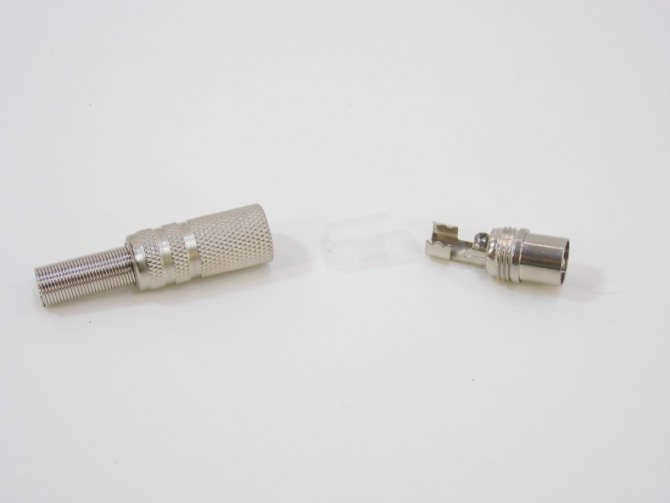

Далее необходимо проверить, какой разъем используется в устройстве. Наиболее популярными являются так называемые F-разъемы, но существуют и N-разъемы. При покупке убедитесь, что вы выбрали правильный размер. Существуют также ввинчивающиеся и обжимные штекеры. Ввинчивающиеся штекеры легче закрепить, в то время как обжимные штекеры часто обеспечивают лучшее качество сигнала.

В качестве меры предосторожности, перед началом процедуры подключения антенного кабеля отключите питание и отсоедините обе части от антенны и телевизора или приемника.

Второй шаг – изолировать концы соединяемого кабеля. Учитывая конструкцию кабеля, работайте очень аккуратно, чтобы не повредить медный стержень и экран.

Читайте также: Какую лампу выбрать для растений – лучшие варианты

Пошаговое руководство поможет вам понять последовательность процедуры:

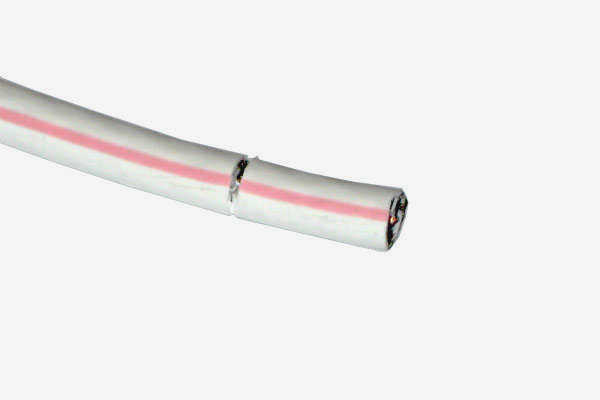

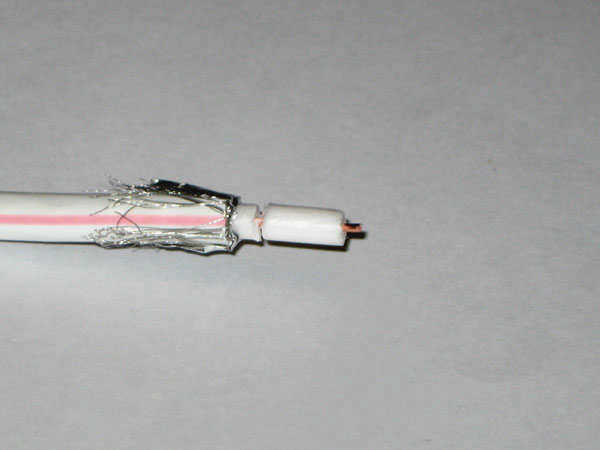

1. Сначала аккуратно отрежьте внешнюю оболочку кабеля на расстоянии 1-1,5 см от конца кабеля, а затем осторожно удалите отрезанную часть оплетки.
2. Затем открутите экран в направлении от конца кабеля к поверхности внешней оболочки.
3. Затем отступите 2-3 мм от края оболочки и аккуратно срежьте изоляцию от центральной жилы.

Проделайте то же самое с другим концом кабеля.

Почему ухудшается телевизионный сигнал?

Телевизионный сигнал распространяется с вышек местных филиалов Федерального государственного унитарного предприятия Российской телевизионной и радиовещательной сети. В 2018-2019 годах компания установила дополнительные железобетонные вышки в городах и селах для цифрового вещания.

Телевидение использует широкий частотный диапазон, что чревато 2 причинами деградации ТВ-сигнала:

• Оба цифровых мультиплекса распределяются по одной антенной сети, что больше подходит для определенных радиочастот. Сами пакеты каналов могут передавать со значительным разбросом частот. По этой причине покрытие одного мультиплекса может быть заметно лучше, чем другого.
• Некоторые приемники могут быть не настроены на прием определенных частот. Например, купленная дешевая польская антенна может не принимать цифровой сигнал из-за неправильной длины штырьков на матрице.

В дополнение к вышеперечисленным причинам, ухудшение телевизионного сигнала может быть вызвано:

• Препятствия между приемником и передатчиком. Даже препятствия, вызванные конструкциями здания или рельефом местности, могут быть потенциальной помехой.
• Неисправное приемное оборудование – поврежденный кабель, неисправная антенная система, сгоревший усилитель или телевизионный разъем.
• Отключение ранее работавшего передатчика. За последний год российские регионы практически полностью отключили передатчики аналогового телевидения.
• Обслуживание передатчика.
• Помехи возникают крайне редко. Если вы подозреваете помехи, подайте запрос в ближайшее отделение территориального управления Роскомнадзора. Специалисты ведомства должны отреагировать и принять меры по устранению проблемы.
• Неправильный азимут направленной антенной решетки.

Некоторые из вышеперечисленных проблем можно решить без денег – правильно повернув антенну или обратившись в федеральное агентство. Если прием плохой из-за слабого телевизионного сигнала, поможет правильно подобранный усилитель.

Подключение антенны к телевизору

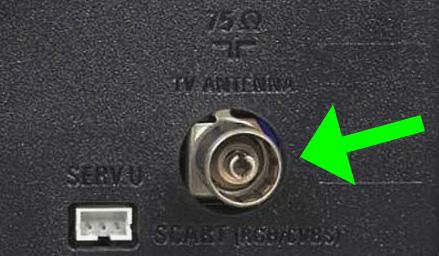

Обычно гнездо для подключения антенны находится на задней панели телевизора и имеет маркировку "ANT", "ANT IN" или аналогичную. Однако проще всего определить это гнездо визуально. Он характеризуется следующими особенностями:

• Круглое металлическое покрытие;

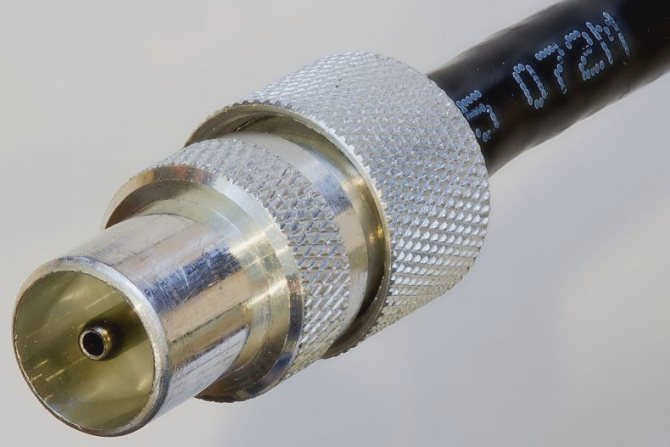

• Центральный паз представляет собой выпуклость с отверстием, в которое входит сам центральный стержень, или выступ внутри разъема.

Антенное гнездо имеет форму, отличную от других разъемов. К нему физически невозможно подключить что-либо, кроме самого штекера.

Если телевизор может принимать как эфирные, так и спутниковые сигналы DVB-S, он имеет два антенных гнезда. Гнездо спутникового сигнала маркируется "ANT SAT", "ANT 2 IN SATELLITE" и т.д. Гнездо спутниковой антенны также имеет вырез посередине, но обычно имеет внешнюю резьбу для навинчивания разъема.
