Далее сложите токи каждого плеча трех элементов. В данном случае у нас два плеча. Напряжение элементов, соединенных параллельно, равно напряжению одного элемента. В данном случае 3 последовательно соединенных аккумулятора образуют один элемент с напряжением 4,5 В.
Как соединить батареи и аккумуляторы последовательно или параллельно – схемы и детали установки
Как соединять батареи последовательно? Каковы возможные проблемы? В чем разница между последовательным и параллельным соединением батарей? Ответы на эти вопросы необходимо знать, чтобы не "убить" новый накопитель.
Некоторые устройства требуют напряжения и тока, которые существующие батареи не могут обеспечить. Чтобы добиться таких условий, подключают несколько накопителей.
При параллельном соединении нескольких батарей общая емкость увеличивается. Эта конструкция может быть использована для питания устройств большой емкости, требующих больших значений тока. Это может быть использовано, когда у вас есть два накопителя малой емкости и необходимо запитать мощное устройство или продлить срок его работы от батареи. В этом случае можно использовать комплект из двух имеющихся батарей, чтобы не покупать аккумуляторы большой емкости.

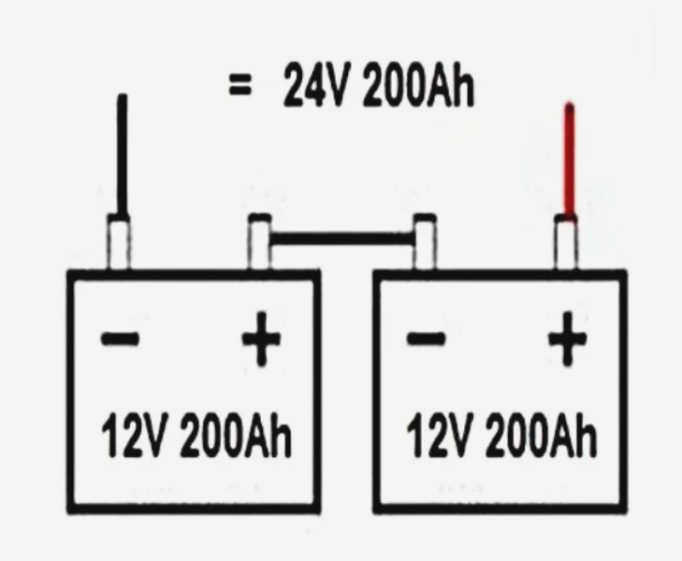

Для повышения напряжения аккумуляторы соединяются последовательно. Например, две батареи по 12 В дадут 24 В.

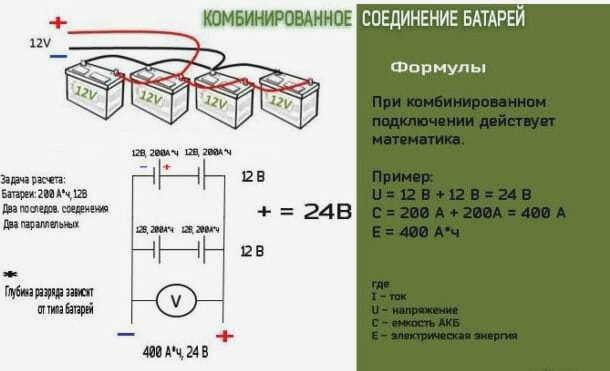

Для одновременного увеличения разности потенциалов и емкости используйте комбинированное соединение.
Особенности и схемы последовательных и параллельных комбинаций
Каждая комбинация имеет свои особенности, которые необходимо учитывать для предотвращения выхода из строя аккумуляторов.

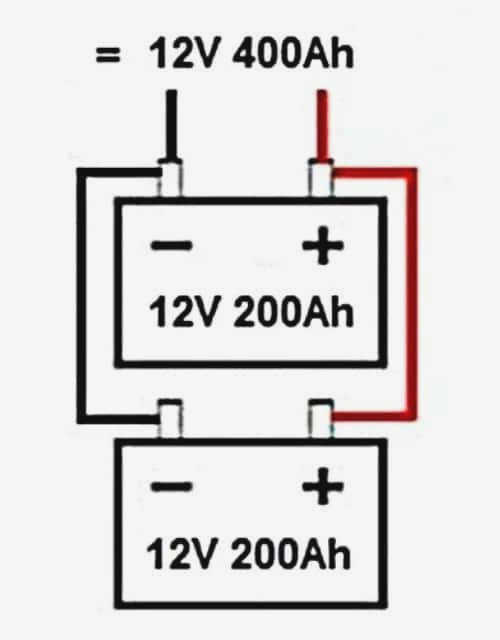

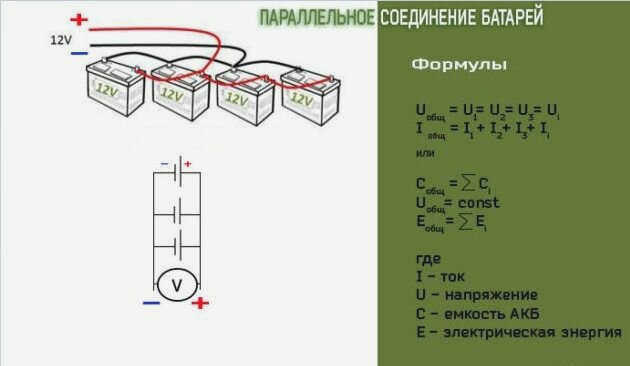

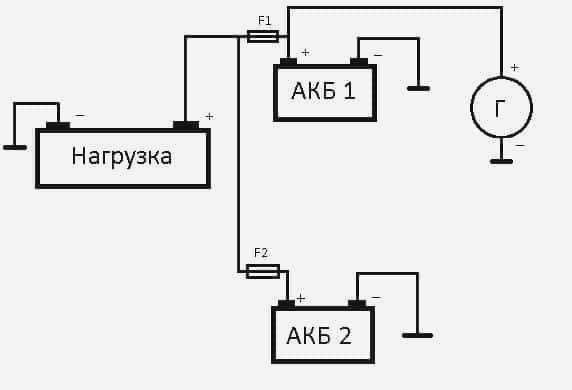

Параллельное соединение – для увеличения емкости
Емкость параллельно соединенных батарей суммируется. Например, если вы соедините 5 дисков емкостью 1200 мАч, вы получите 5 x 1200 = 6000 мАч. При параллельном соединении напряжение, выдаваемое такой конструкцией, будет таким же, как и у одноэлементной конструкции.
Батареи могут быть соединены параллельно только с одинаковым напряжением. Если это значение разное, то одна из батарей будет отдавать больший ток и произойдет перегрузка. Если потенциалы равны, можно параллельно соединять батареи с разной емкостью. Однако если этот баланс нарушается, пострадает батарея с меньшей емкостью. Если его напряжение выше, чем у других, через него будет протекать большой ток. Если меньше, то он будет перезаряжаться.

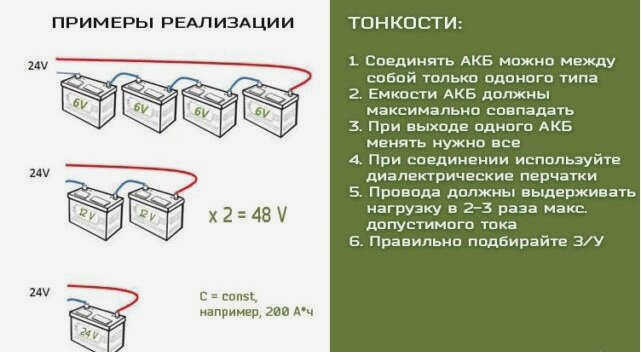

Последовательное соединение для повышения напряжения
При последовательном соединении емкость сборки такая же, как у отдельных батарей в цепи, а напряжение равно суммарной разности потенциалов всех элементов в сборке.
Соединять вместе можно только батареи с одинаковой емкостью. Давайте выясним, почему.

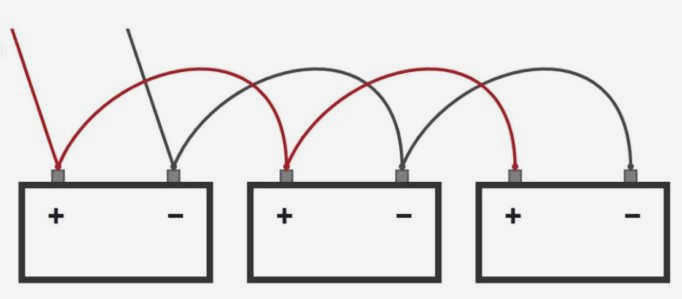

Параллельное соединение аккумуляторов.
Например, если необходимо обеспечить значительный ток для какого-либо устройства, используется параллельное соединение батарей. В этом случае общее напряжение составной батареи будет равно напряжению одиночной батареи, но ток разряда будет равен количеству используемых батарей.

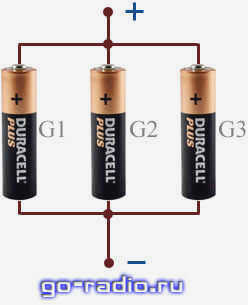

На рисунке показана аккумуляторная батарея, состоящая из трех батарей 1,5 В, G1, G2, G3. Учитывая, что средний ток разряда 1 батарейки AA составляет 7-7,5 мА (при сопротивлении нагрузки 200 Ом), общий ток разряда собранной батареи равен 3 * 7,5 = 22,5 мА. Вот и все, нужно учесть количество.
Соедините батареи последовательно.

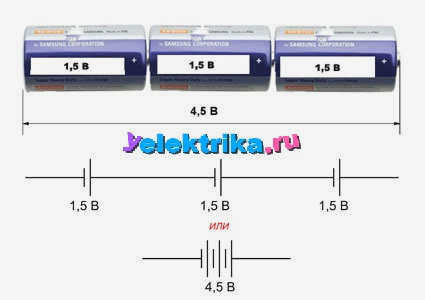

Может возникнуть необходимость обеспечить напряжение 4,5 – 6 В с помощью батарей 1,5 В. В этом случае батареи должны быть соединены последовательно, как показано на рисунке.
Ток разряда такой составной батареи будет равен значению для одного элемента, а общее напряжение будет равно сумме напряжений трех батарей. Для трех элементов AA ток разряда составляет 7-7,5 мА (при сопротивлении нагрузки 200 Ом), а общее напряжение – 4,5 В.
Один отзыв для " Как подключить 3 аккумулятора и не только "
Надежда Алексадрова :
Я думаю, что это будет в точку: "Соль" обозначается латинской буквой R. Они появились одними из первых, но имеют ряд серьезных недостатков. Самый главный из них – относительно низкая емкость таких батарей, что не позволяет использовать их длительное время. Низкое напряжение, которое подходит только для низковольтных приемников, например, пультов дистанционного управления телевизорами, настенных часов и т.д. Также короткий срок хранения, саморазряд до 20-40%, плохая работа при отрицательных температурах. Алкалиновые батарейки. Обозначаются как LR. Могут использоваться с широким спектром устройств, от низковольтных до тех, которые потребляют значительное количество энергии. Доступная цена для большинства, длительный срок хранения, достаточная емкость. Может использоваться вместо "солевого раствора" для продления срока службы батарей устройств. Литиевые. Обозначение: CR или BR. Высокая стоимость, большая емкость, срок хранения до 12 лет. Могут использоваться для питания нескольких устройств, продлевая срок службы батарей даже больше, чем щелочные. Стабильны на морозе и практически не падают в напряжении в течение всего срока службы батареи. Ртуть. Средняя цена, высокая емкость, хорошо справляются с низкими температурами, стабильное напряжение. Редко используются из-за потенциального риска для здоровья из-за содержания ртути. Серебряные. Называется SR. Анод изготовлен из цинка, а катод из серебра. Высокая цена, высокая емкость, хорошо работает при низких и высоких температурах. Длительный срок службы.
Особенности последовательного соединения батарей

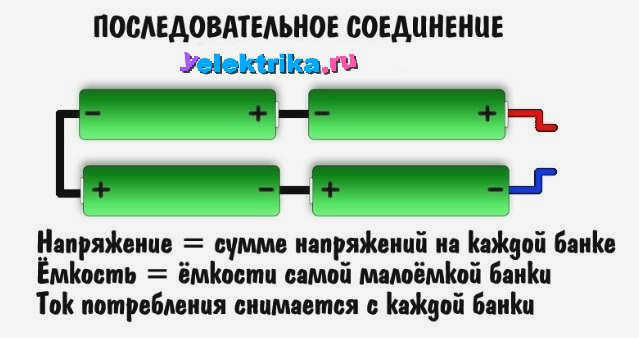

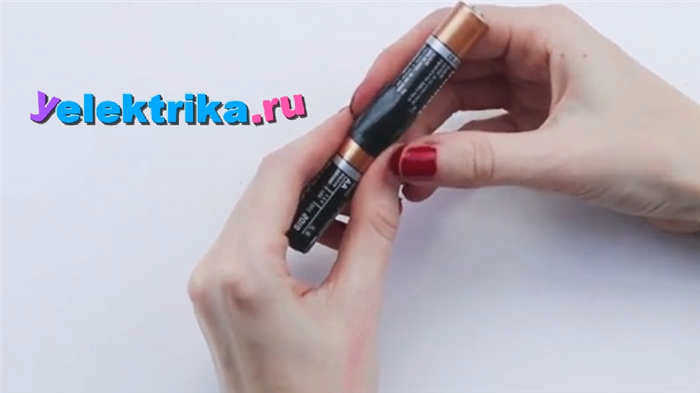

Обычные батарейки можно соединять последовательно. Именно такое соединение используется во многих электрических устройствах, таких как пульты дистанционного управления, детские игрушки и радиоприемники. На схеме ниже показано, как последовательно соединяются батарейки.
При таком соединении общее напряжение увеличивается, поскольку оно является суммой напряжений всех батареек, в то время как емкость остается неизменной – точно такой же, как у каждого элемента в цепи.
При таком типе соединения общая емкость цепи равна емкости каждого элемента, а напряжение равно сумме напряжений всех батарей. Последовательная цепь используется, когда необходимо запитать устройство, но имеющиеся батареи не имеют достаточного напряжения. Также важно отметить, что в последовательном соединении должны использоваться батарейки с одинаковой емкостью, номиналом, датой изготовления, типом (щелочные, "солевые" и т.д.) и, желательно, одного производителя. Это простые правила, например, как соединить 3 или 4 батареи.
Видео о том, как соединять батарейки последовательно
Часто при конструировании электронных устройств необходимо знать, как правильно соединить батарейки. Некоторые устройства требуют напряжения, которое не может быть обеспечено одним комплектом батарей. Чтобы добиться таких условий, несколько батарей соединяют последовательно. Рекомендуем прочитать другие советы по подключению батарей:
Источник изображения: канал COM EXPERT, Техномания, Мерген Зима, Сергей Ким, канал Татьяна, SedFAll, ANTON LYAPAV и MANUAL
Проверка работы системы
Сначала проверьте, что батареи целые, без трещин, ржавчины или остатков окислов. Провода на клеммах должны быть надежно закреплены. Если все в порядке, можно проверить напряжение и ток.
- Проверьте падение напряжения при подключенной нагрузке.
К системе подключается нагрузка определенного размера, и падение напряжения измеряется с помощью мультиметра или вольтметра. Тест можно проводить несколько раз, останавливаясь между измерениями, чтобы дать возможность восстановить заряд. Полученные результаты следует сравнить с типом используемой батареи, принимая во внимание размер нагрузки. - Измерение напряжения холостого хода.
Различные типы батарей имеют разное напряжение холостого хода. Например, для свинцово-кислотного аккумулятора оно составляет 12,6 вольт. - Использование нагрузочной вилки.
Если напряжение немного повышается или стабилизируется в течение 5-10 секунд, система работает. - Проверьте с помощью специальных анализаторов и тестеров.
Быстро измерьте напряжение и емкость с помощью таких тестеров, как Coulomb, PITE, Fluke, Vencon. - Полная разрядка/зарядка.
Это, вероятно, самый надежный способ. Глубокая разрядка проводится с использованием специального оборудования (EDC), после чего следует полная зарядка с непрерывным контролем емкости. Однако этот метод очень трудоемкий и может занять от 15 до 24 часов и более.
СОВЕТ. Если вы работаете со свинцово-кислотными батареями, обратите внимание на электролит: его уровень должен быть на несколько мм выше свинцовых пластин, а плотность – от 1,23 до 1,31 г/см3 (ее можно измерить ареометром). Изменение цвета на коричневый может быть вызвано повреждением пластин.

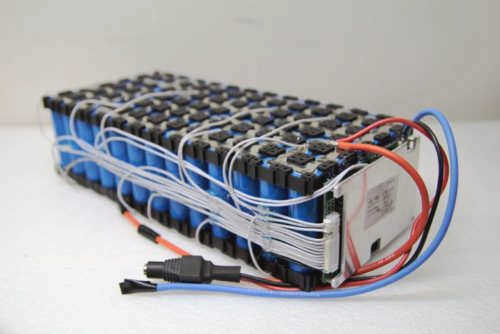

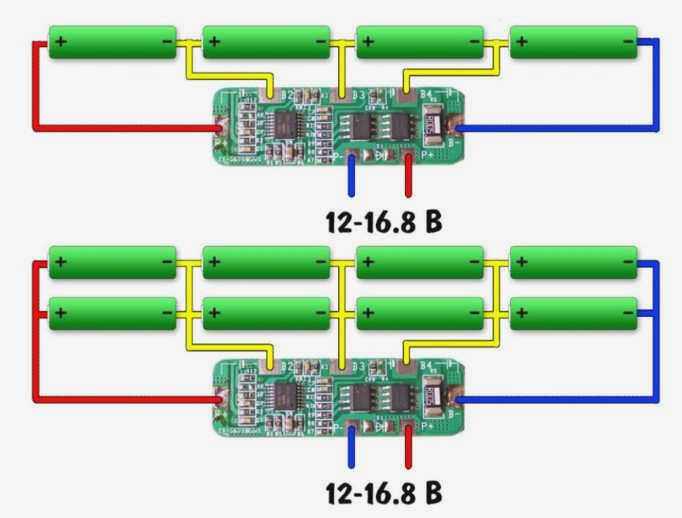

В заключение несколько советов по подключению аккумуляторов 18650:
Важная информация
Можно ли и как правильно подключать обычные батареи
Обычные батареи можно подключать последовательно. Такое соединение используется во многих бытовых электроприборах, например, в пультах дистанционного управления, детских игрушках, радиоприемниках.
Параллельное соединение батарей не рекомендуется, поскольку невозможно найти две батареи с одинаковым напряжением. Между клеммами возникнет разность потенциалов и паразитный ток, который приведет к разрядке одной из батарей. Если вы соедините батареи последовательно, то одна батарея будет просто заряжать другую, но батареи нельзя будет перезарядить.
К чему могут привести ошибки при подключении батарей?
Чтобы избежать ошибок при подключении батарей, рекомендуется использовать специальные разъемы, которые предотвращают ошибки коммутации, например, адаптеры T-Plug. Неправильное подключение батарей в одной и той же сборке может привести к очень серьезным последствиям:
- при параллельном соединении возникает короткое замыкание, в результате чего в батареях начинается бурная химическая реакция, которая очень быстро приведет к утечке электролита, деформации корпуса, возгоранию и даже взрыву;
- последовательное соединение в неправильной полярности разомкнет цепь, но при подключении нагрузки через неправильно подключенный элемент может протекать обратный ток, что приведет к его разрушению;
- длительное короткое замыкание одной или нескольких батарей неизбежно приведет к сгоранию изоляции, оплавлению проводов, бурной реакции внутри батареи, утечке электролита, деформации корпуса, пожару или взрыву;
- при коротком замыкании клемм на короткий промежуток времени батарея будет продолжать работать, но электроды внутри батареи могут быть повреждены, а емкость уменьшена;
- если использовать провода, не рассчитанные на рабочие токи, они перегреются и расплавят изоляцию, что может привести к короткому замыканию и вытекающим последствиям.
