Как соединить дренажную трубу между собой

1. Нарисуйте схему дренажной системы, обозначив на ней выходы дождевой воды.
2. Определите направление дренажа и место установки сборников жидкости.
3. Разметьте участок.
4. Учитывая, что дренажная труба устанавливается на глубине 0,45-0,65 м с уклоном 2-3 градуса, а септик не глубже 1,25-2 м, разработайте глубину траншеи 1,2-1,5 м, в зависимости от уровня грунтовых вод, и ширину 0,5-1 м.

Как соединить две канализационные трубы без фитингов. Долго мучился, пока друг не дал дельный совет

На днях у меня на даче произошла очередная аварийная ситуация. Засорилась дренажная труба, ведущая от дома к канализационному колодцу. Вода почти полностью перестала течь.

Я достал кергер, специальный шланг, и начал промывать трубы.

Во время промывки я заметил, что под террасой течет ручей. Я присмотрелся повнимательнее, и оказалось, что труба из кухни протекает.

Я закончил промывку и пошел под дом, чтобы внимательнее осмотреть место утечки.

Что сразу бросилось мне в глаза, так это проблемная труба. Казалось, что она протекает уже давно.

Причина была в сломанной муфте на конце трубы.

Я отсоединил ее, вышел из-под дома и поискал в сарае новую. Но, к счастью, там было только две трубы без раструба и одна короткая с раструбом.

А вот муфты я не нашел… Вернее, я нашел только одну, но у нее не было резиновых уплотнителей.

И тут я вспомнил кое-что, что видел на youtube несколько лет назад. На YouTube какой-то парень использовал фен, и у него очень хорошо получалось соединять трубы. Он не был очень хорош в этом, но у него получилось. Он просто нагревал конец одной трубы и вставлял в нее другую. Правда, он много тянул :))

Вот и я решил попробовать то же самое. Но сушилка была далеко, поэтому я вооружился газовой горелкой.

Все мои первые попытки не удались, как и вторая и третья? Я либо недогрел трубу, либо перегрел ее. В первом случае я не смог вставить одну трубу в другую. Во втором случае пластик начал плыть, и я просто раздавил трубу.

Вот так я отрезал половину одной из труб :)) После каждой попытки я отрезал "плавающую" часть и начинал все сначала.

Я был в отчаянии, но тут мне позвонили. Позвонил друг, чтобы спросить, как у меня дела и что я задумал. Я подробно описал свою проблему.

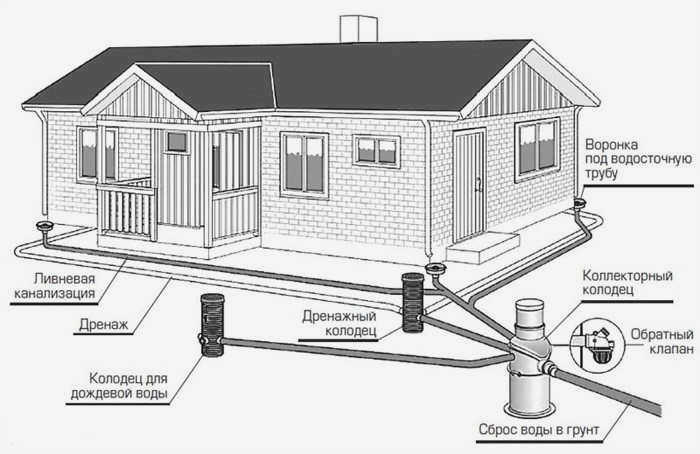

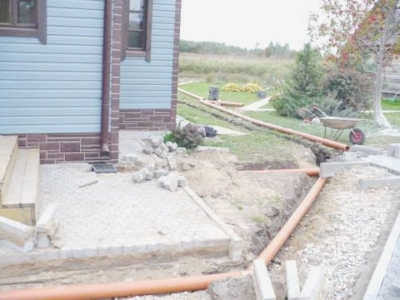

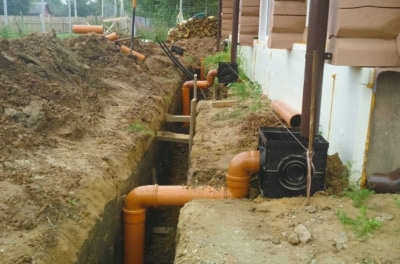

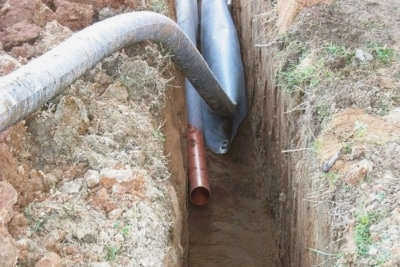

Дренаж и ливневая канализация в одной траншее: принцип работы и детали установки

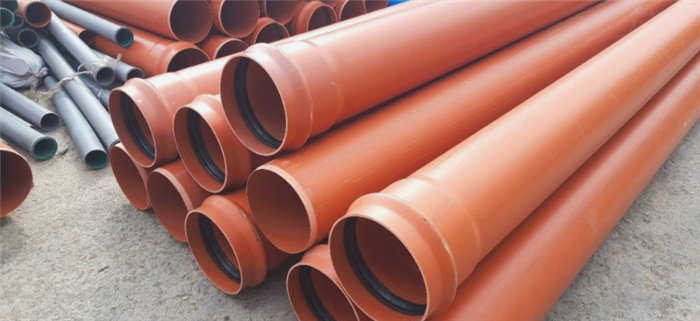

1. Благодаря материалу, из которого они изготовлены, они имеют более длительный срок службы.

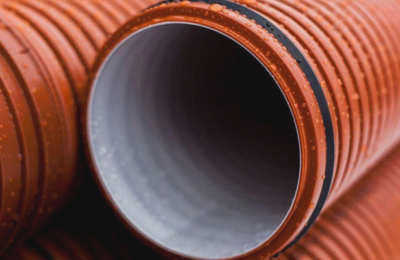

2. Они очень прочные. Существуют как однослойные, так и двухслойные конструкции. Если на трубу нанесены ребра жесткости, то прочность увеличивается.
3. Пластик обладает высокой устойчивостью к коррозии, а гладкая внутренняя часть способствует более быстрому прохождению потока через систему.
4. Небольшой вес пластиковых компонентов позволяет собирать систему на месте, что упрощает монтаж и ремонт всей системы и ее отдельных частей.
5. Пластик устойчив ко всем видам агрессивных сред. Это способствует его длительному сроку службы.
6. Изделия из пластика представляют собой органичное сочетание качества и цены.

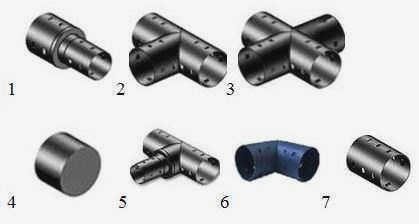

Невозможно построить стабильную и герметичную дренажную систему без соединительных элементов – фитингов.

Дренажные колодцы – это устройство для очистки дренажной системы. На каждом изгибе трубы устанавливается дренажный колодец.

Эти элементы соединяют части конструкции между собой, позволяя использовать в одной трубе ответвления и детали разного диаметра. Дренажная арматура играет огромную роль в установке и эксплуатации каждого узла. Они изготавливаются из того же пластика, что и сами трубы.

Помимо труб и фитингов, в систему должны быть включены дренажные колодцы. Их наличие необходимо в местах соединения элементов, изменения их уклона или диаметра.

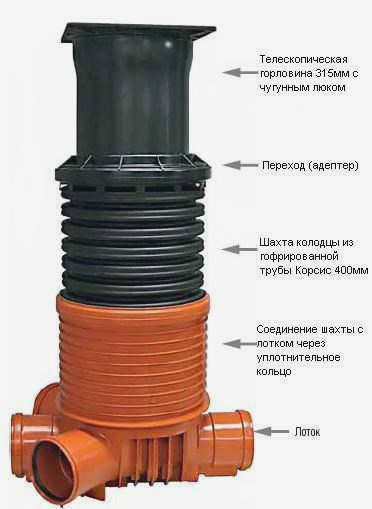

Для изготовления такого колодца используются те же гофрированные полимерные трубы, что и для всей конструкции. Они отличаются большим диаметром – от 30 до 42,5 сантиметров. Колодцы должны иметь дно и съемную крышку из полипропилена.

Для чего используются дренажные и ливневые системы?

Система дождевой канализации отводит дождевую и талую воду с участка. Она собирает воду в желобах и лотках, после чего вода стекает по каналу в колодец. Дренажная система используется для предотвращения наводнений путем всасывания излишков грунтовых вод через каналы, скважины, дренажи и т.д. Дренаж может быть только закрытого типа, поскольку он проложен под землей.

Дренажная система должна быть установлена в следующих случаях:

• водоносный слой залегает близко к поверхности;
• глинистая почва или почва с высоким содержанием глины и песка на участке;
• риск частого затопления участка;
• уровень фундамента находится ниже уровня земли;
• если строительство будет вестись в низине с высоким уровнем затопления.

Дренажная система состоит из:

• перфорированных труб (дрен), предпочтительно с фильтром из кокосового волокна или в геотекстиле;
• пескоуловители;
• дренажных каналов из пластиковых, асбестоцементных или керамических труб, которые отводят собранную воду;
• из люков, колодцев и переливных камер.

Перфорированные трубы собирают излишки влаги, песколовки действуют как фильтр и очищают воду от ила, а дренажные каналы направляют ее в водосборники. Люки помогают контролировать процесс и очищают систему.

Как работают дренажные каналы?

Основной принцип работы дренажной системы заключается в фильтрации грунтовых вод через слой гравия, койры или геотекстиля, распределении грунтовых вод по дренажным трубам и последующем сбросе в колодец.

Принцип работы дренажной системы заключается в отводе поверхностных вод (дождевых и талых) с участка. Основным условием для установки дренажной системы является наличие уклона земли, чтобы вода могла отводиться самотеком. Для этого необходимо учесть следующие факторы:

• расположение сооружения – для того, чтобы определить длину труб;
• рельеф местности;
• климатические условия, количество осадков и среднегодовое количество осадков для расчета объема канализационных труб и колодцев и т.д.

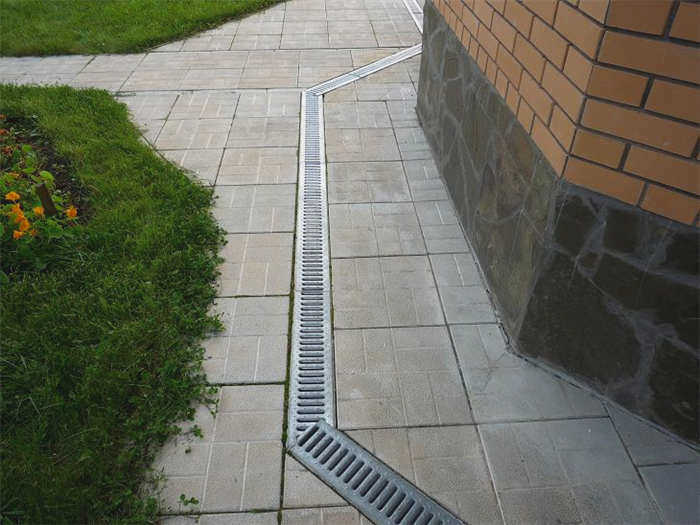

Система ливневой канализации представляет собой точечную систему. Точечные элементы используются для сбора осадков. Вода направляется через желоба в дренажную систему, а затем в специальные канавы с решетками, через которые она отводится за пределы участка.

Это очень удобно, если здание расположено на склоне, так как установка соответствующего угла избавляет от необходимости прокладывать дополнительные трубы, в этом случае вода стекает прямо в канавы.

Как сделать перфорированную дренажную трубу и проложить ее вокруг дома?

Дренаж можно приобрести в любом магазине DIY, но если у вас есть дренажная труба из поливинилхлорида (ПВХ), ее можно успешно использовать для изготовления дренажной трубы. Покройте поверхность изделия сетью мелких круглых или щелевых отверстий, используя подходящий инструмент:

Внимание! Во избежание засорения трубы при сверлении отверстий следите за тем, чтобы их диаметр был меньше минимального размера гравия или балласта, используемого в качестве дренажного материала.

Как правильно работать дрелью:

1. выберите сверло подходящего размера (оптимальный диаметр отверстия – 5 мм);
2. равномерно разметьте поверхность трубы, располагая отверстия на расстоянии около 10 см друг от друга;
3. возьмите инструмент и просверлите отверстия в пластике.

Работа с циркулярной пилой:

1. возьмите инструмент с твердосплавным диском;
2. разметьте надрезы на поверхности трубы, распределив их равномерно и сохраняя расстояние между ними около 10 см;
3. Сделайте надрезы длиной от 10 до 12 мм.

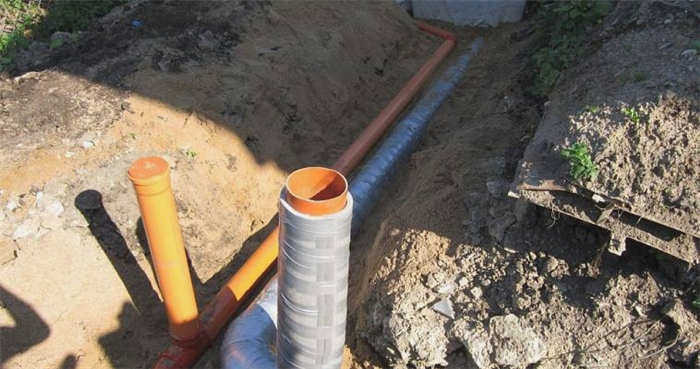

Готовый дренаж оборачивается геотекстилем.

Технология, как правильно сделать дренаж для дренажной системы в саду и на даче

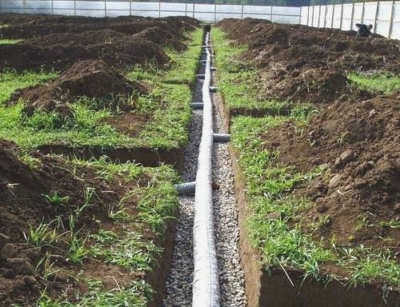

Такой дренаж представляет собой систему перфорированных труб, обернутых геотекстилем, которая работает как с домовыми стоками, так и с септиками.

Что нужно для установки?

Чтобы самостоятельно установить дренажную систему, вам понадобятся

• купленные на рынке или сделанные своими руками дренажные трубы из канализационных труб;
• песок с размером частиц 1-1,5 мм
• гравийная засыпка с размером частиц материала 20-40 мм;
• геотекстильное полотно.

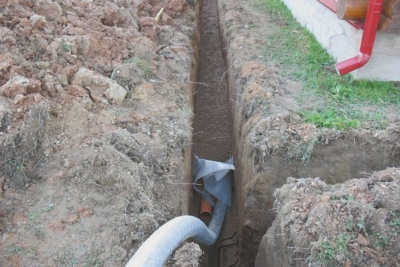

Как уложить в канаву, установить и подключить к дренажу?

Обо всех тонкостях, как правильно сделать схему дренажа, на какую глубину уложить систему, какую разместить подушку в траншее, как соединить и связать между собой два узла трубопровода, чем обернуть, накрыть и засыпать дренаж вокруг дома на даче, рассказано ниже. Заказать как проложить и установить своими руками:

1. Составьте схему дренажной системы, обозначив на ней места выхода дождевой воды.
2. Определите направление дренажной системы и места установки сборников жидкости.
3. Разметьте участок.

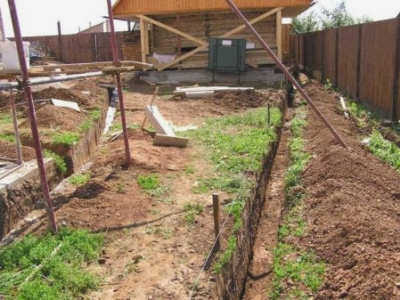

4. Учитывая, что дренажная труба устанавливается на глубине 0,45-0,65 м с уклоном 2-3 градуса, и что резервуар не глубже 1,25-2 м, начертите траншею глубиной 1,2-1,5 м, в зависимости от уровня грунтовых вод, и шириной 0,5-1 м.

Важно! При формировании дна траншеи следует учитывать уклон в направлении дрены, который при стандартном диаметре 110 мм должен составлять 1-2 см на погонный метр изделия. С уменьшением диаметра дренажа снижается его пропускная способность – поэтому уклон должен увеличиваться.

Подключение пластиковых труб к закрытому сливу

• Самый простой способ герметизации соединений слива из ПВХ – это уплотнение их влагостойким клеем. Для этого на обезжиренную поверхность стыка меньшего диаметра наносится быстросхватывающийся клей, трубы соединяются, а затем стык заделывается клеем.
• Термическая сварка с использованием специальных насадок более надежна, но этот метод используется для герметизации соединений полипропиленовых сливов. Просто подсоедините слив после нагрева муфт и дайте ему остыть, пока расплавленный пропилен полностью не загерметизирует соединение.

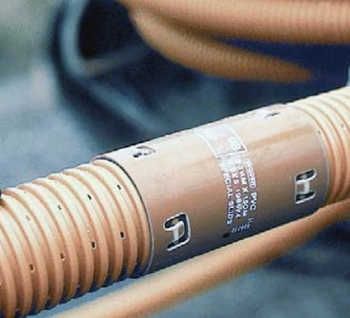

• Дренажи малого диаметра соединяются с помощью компрессионных фитингов – специальных фитингов, которые обеспечивают качество соединения, не уступающее сварке.
• Соединение с помощью компрессионных фитингов можно легко проверить, вращая фитинги. Приведенные выше способы герметизации пластиковых сливов одинаково эффективны для различных диаметров.

Дренажные трубы по отличной цене!

Двухслойная дренажная труба N HDPE d200 с перфорацией в фильтре Typar	Однослойная дренажная труба N HDPE d90 с перфорацией без фильтра (50 м)	Однослойная дренажная труба N HDPE d63 перфорированная с фильтром Typar черная	Однослойная дренажная труба N HDPE d160 перфорированная без фильтра (50 м)

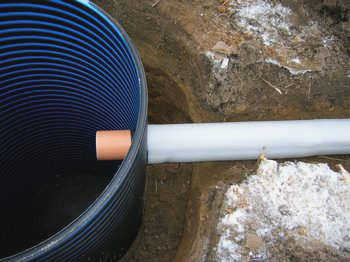

Герметичное соединение с дренажным коробом без проблем

Производители пластиковых водостоков позаботились о создании дренажных сооружений для отводимой воды. Это хорошо известные герметичные, фильтрующие, инспекционные и другие типы канализационных колодцев для загородного строительства.

Герметики для герметизации соединенных труб и сливов входят в комплект поставляемого оборудования. В него также входит регулируемая горловина с крышкой люка и внутренними креплениями, лестница и кронштейны для установки насосного оборудования. Силиконовые уплотнения чрезвычайно устойчивы к воздействию элементов, поэтому они очень редко нуждаются в замене.

При установке асбестоволокнистых, керамических или бетонных дренажей стыки герметизируются водонепроницаемыми битумными составами, торцевыми уплотнениями и гибкими резиновыми соединителями.

В отличие от долговечных пластиковых дрен, срок службы устаревших керамических и бетонных систем относительно невелик, поэтому уплотнения стыков работают в течение назначенного срока службы.
