Как соединить два антенных кабеля между собой

Пайка может быть выполнена гораздо более точно и качественно. Сначала представлена текстовая инструкция, а затем пошаговая фотогалерея.

Как подключить антенный кабель к штекеру (F-коннектор): правильная технология подключения

Антенна подключается к телевизионной розетке с помощью коаксиального кабеля. Подключение можно выполнить с помощью кабеля без штекера. Однако в этом случае кабель может нарушить контакт с антенным входом телевизора. В худшем случае произойдет короткое замыкание двух контактов, что может привести к неисправности. Поэтому рекомендуется подключать антенный кабель к штекеру. Контакт будет надежным, и любая опасность будет устранена.

Оглавление

1. Информация об антенных штекерах
2. Что необходимо для подключения штекера к телевизионному кабелю
3. Как подключить штекер к телевизионному кабелю
4. Повторное подключение старого штекера
5. Как подключить к источнику питания
6. Как подключить без вилки
7. Возможные ошибки и советы экспертов
8. Проверка соединений

Информация об антенных штекерах

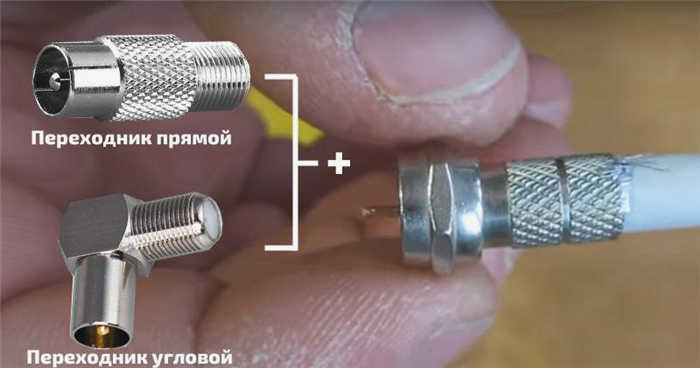

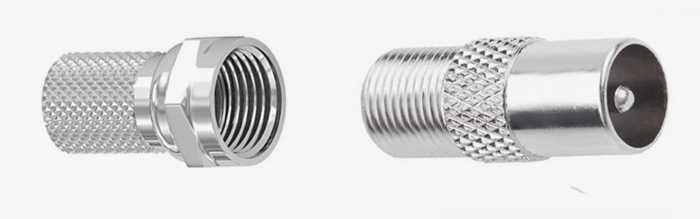

В настоящее время наилучшим вариантом является конструкция из двух частей – F-разъема и переходника. Это разъем, который вставляется в телевизионный кабель. Адаптер вкручивается в разъем.

Сам переходник может использоваться не только для подключения кабеля к телевизионной розетке. Вы выбираете деталь в зависимости от того, какую задачу вы хотите выполнить. Например, вы можете использовать адаптер с резьбой для того, чтобы вкрутить с другой стороны F-образный разъем от другого кабеля. Таким образом, линия подключается без потери сигнала.

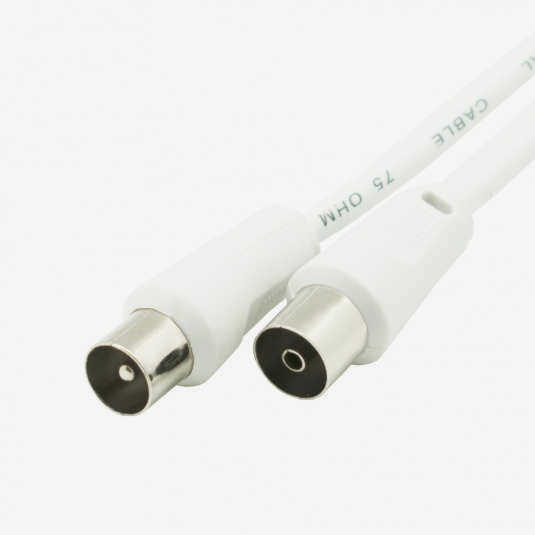

В нашем случае требуется обычный телевизионный разъем типа "папа". Телевизор имеет встроенный вход с гнездом. Таким образом, два устройства соединяются.

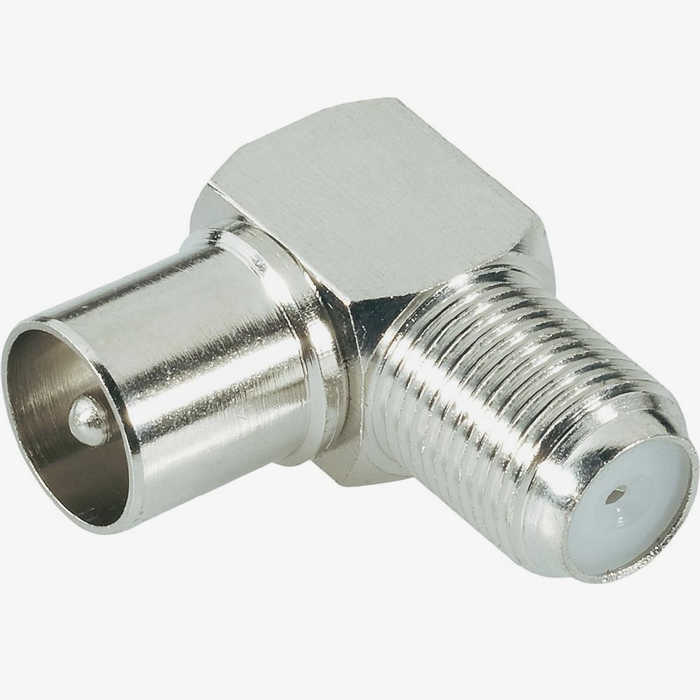

Переходник может быть прямым или угловым (V-образным). Последний необходим, когда телевизор подвешен на кронштейне и для прямого адаптера нет места за корпусом. Угловой адаптер решает эту проблему.

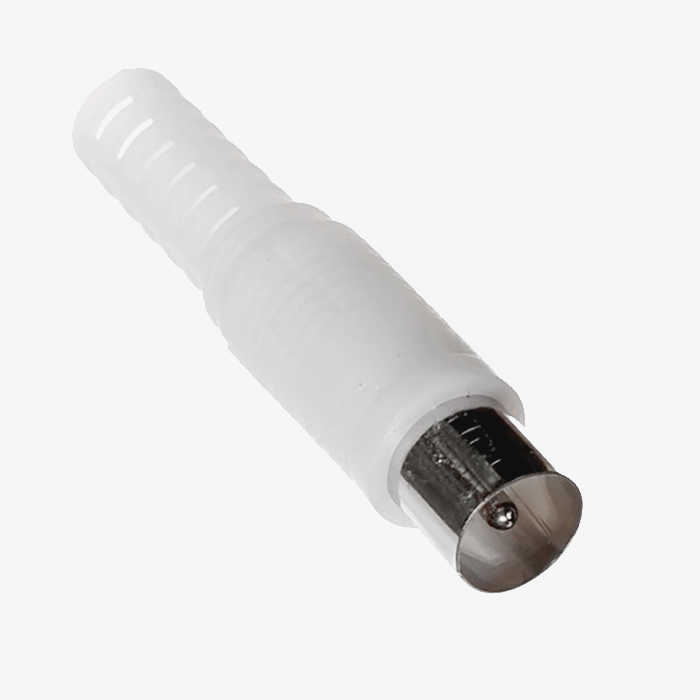

Ранее использовались старые детали. Внешне это тот же штекер, только место соединения закрыто пластиковым корпусом.

Внутри крепление осуществлялось с помощью металлического зажима и винта/пайки. Экран был обжат, а жила кабеля прикручена. Если у вас есть такой компонент телевизора, вы можете использовать его. Он будет служить своей цели так же хорошо, как и современная сборная металлическая конструкция.

Проектирование телевизионного кабеля

Телевидение по-прежнему популярно, несмотря на очень быстрое развитие Интернета. Если вы покупаете второй телевизор, вам необходимо знать, как подключить его к сети. Однако прежде чем искать в Интернете видео о том, как подключить телевизионный кабель самостоятельно, стоит поинтересоваться устройством именно этого кабеля.

Ведь качество изображения на экране напрямую зависит от структуры всей линии. Также учитываются материалы, задействованные в производстве кабеля, передающего аналоговый или цифровой сигнал.

Состав современного телевизионного кабеля антенного типа:

• Центральная жила.
• Прочная полипропиленовая изоляция.
• Алюминиевая фольга.
• Внешняя экранирующая оплетка.
• Внешняя полиэтиленовая изоляция.

Такая структура кабеля называется коаксиальным кабелем. Он используется для передачи волнового сигнала, который преобразуется в изображение на наших домашних экранах. Как видно из описания, для этой цели используются одновременно два проводника.

Центральный проводник обычно неподвижен. Но можно встретить и вариант с семью проводниками. Наиболее часто используемый материал – медь. Однако встречаются также жилы из омедненного алюминия. Или из стали с медным покрытием. Или даже из серебра.

Внешний проводник для защиты от внешних полей выполнен в виде металлической ленты в оплетке. Обычно он изготавливается из меди. Но можно встретить и оплетенные алюминиевые проводники. В большинстве современных изделий провода дополнительно разделены изолирующей фольгой. Такая защита предохраняет центральный проводник от электромагнитных помех.

Важно, чтобы проводники были разделены надежным диэлектрическим материалом. В этой роли хорошо подходят поливинилхлорид, полипропилен или тефлон. Собранная коаксиальная система образует концентрические цилиндры с общей осью.

Методы удлинения

Если геометрия такого телекоммуникационного кабеля изменяется (повреждается) даже незначительно, это сразу же негативно сказывается на качестве сигнала. Например, простая скрутка кабелей способна обеспечить надежный контакт. Однако искажение формы (превращение из круглой в овальную) уже негативно скажется на прохождении маломощных сигналов.

То же самое может произойти при использовании кабелей с разным диаметром жил. По этой причине идеальным решением является использование одножильных проводников по всей длине кабеля. Однако если существует срочная необходимость удлинить антенный кабель, следует использовать один надежный метод, чтобы быть уверенным.

F-коннекторы

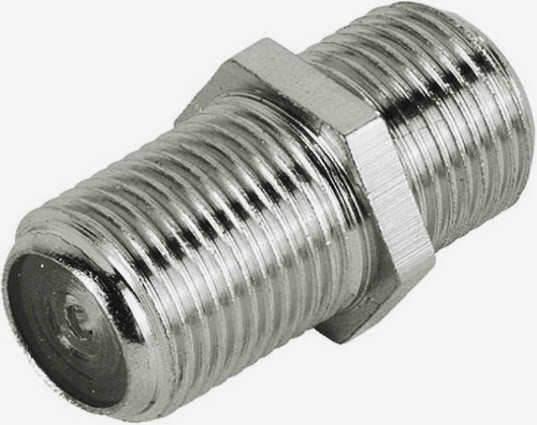

Лучший способ соединить коаксиальный кабель вместе без потери качества сигнала – использовать специальный переходник. Он представляет собой разъем с гнездами на обоих концах. Он оснащен парой специальных разъемов F-типа. Концы двух кабелей оснащены ими и должны быть соединены вместе.

Выполните следующие действия шаг за шагом:

1. В нескольких сантиметрах от конца кабеля сделайте аккуратный надрез вдоль внешней полиэтиленовой изоляции. Необходимо соблюдать осторожность, чтобы не повредить плетеную оболочку.
2. Разрезанная оболочка разматывается с конца и удаляется.
3. Экраны кабеля (фольга и оплетка) перемещаются на неповрежденную часть кабеля. Если диаметр кабеля меньше диаметра корпуса разъема, оберните кабель клейкой лентой перед сгибанием экрана. Чтобы обеспечить плотное прилегание разъема к кабелю.
4. С помощью острого ножа снимите часть изоляции с центрального проводника. Будьте очень осторожны, чтобы не оставить порезов на оголенном проводе.

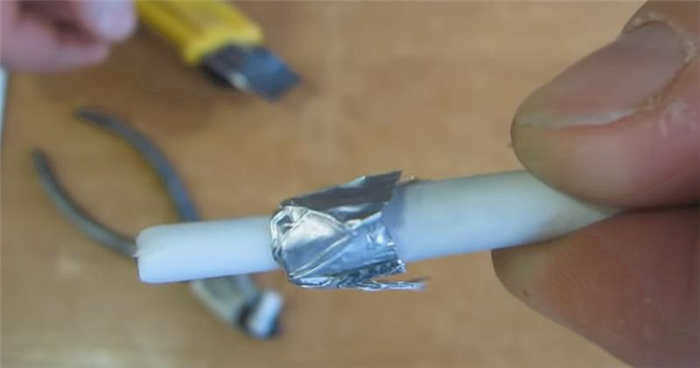

5. Затем прикрутите F-коннектор к кабелю. Поскольку экранирующая алюминиевая фольга часто покрыта полиэтиленом изнутри, половину ее необходимо скрутить обратно. Таким образом, плохо проводящая часть снова окажется внутри. Разъем будет прикручен только к экрану.
6. Центральный проводник должен быть обрезан так, чтобы его конец выходил за пределы корпуса разъема только на 3-5 мм.

Способы подключения телевизионного кабеля

Способы сортируются в зависимости от качества изготовления. Первые пункты отличаются высочайшим качеством и компенсируют любые потери телевизионного сигнала.

1. Специальный телевизионный удлинительный кабель. Это обычный коаксиальный кабель длиной несколько метров. На одном его конце имеется гнездо для подключения штекера от существующего телевизионного кабеля. На другом конце находится штекер для подключения к антенному входу телевизора. Если вам нужно удлинить кабель на небольшое расстояние, такой удлинитель – самый разумный вариант. Цена удлинителя зависит от степени защиты и качества кабеля. Удлинитель длиной 5 м можно купить всего за 300 рублей, а 1,5 м – за 400-500 рублей. Такой удлинитель легко сделать своими руками. Вы покупаете кабель необходимой длины, F-коннектор и F-штекер. Конструкция разбирается, и сборка завершена.

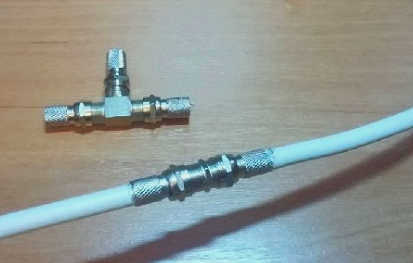

2. Переходник (Прямой коаксиальный кабель к F-коннектору). В просторечии называется "бочка" или "бочонок". По умолчанию ничего не продается вместе с разъемом. Поэтому вам также понадобятся два F-коннектора, которые подключаются к концу антенного кабеля.

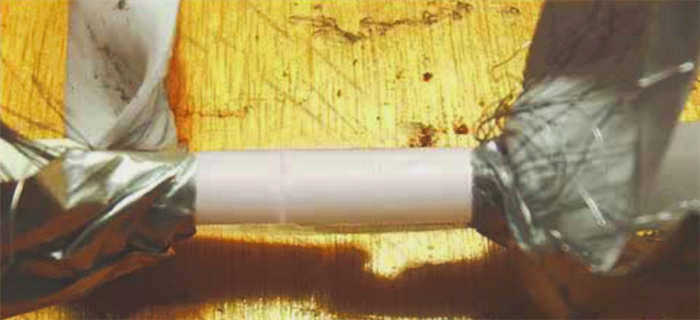

3. Пайка. Жила и экранирующий слой кабеля спаиваются вместе. Единственные необходимые инструменты – паяльник, канифоль и припой. Соединение получается достаточно хорошим, даже без адаптера. Этот метод можно использовать, если в арсенале нет разъемов и "бочонков".
4. Скрутка. Лучше вообще не использовать. Но можно скрутить кабель, пока под рукой нет компонентов для полного соединения. Скрутка на выходе приводит к наибольшей потере уровня сигнала.

Как правильно подключить кабель через F-коннекторы

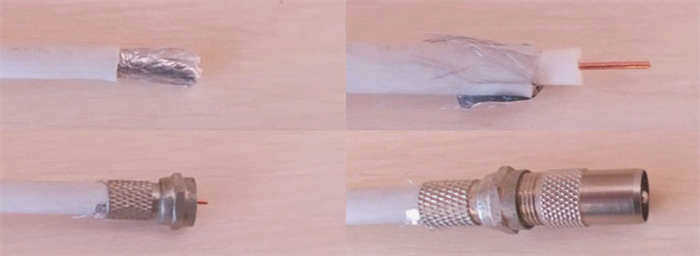

Все действия можно разделить на два этапа – зачистка кабеля и подключение его к разъему.

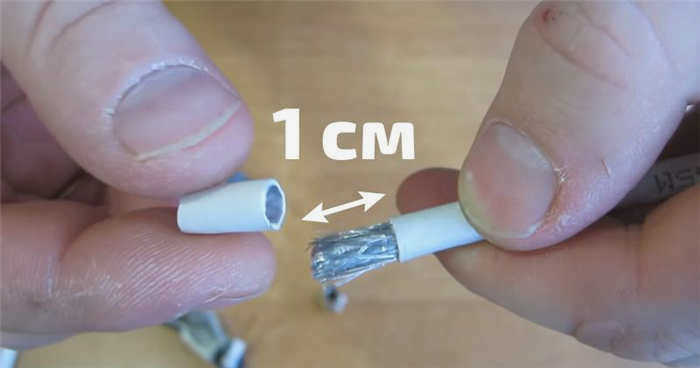

1. Необходимо удалить примерно 1 см экранирующей оболочки. Сначала делается круговой надрез. Затем отрезанная часть удаляется из жилы кабеля мягкими пошатывающими движениями.
2. Зачистите оплетку на оставшуюся оболочку.

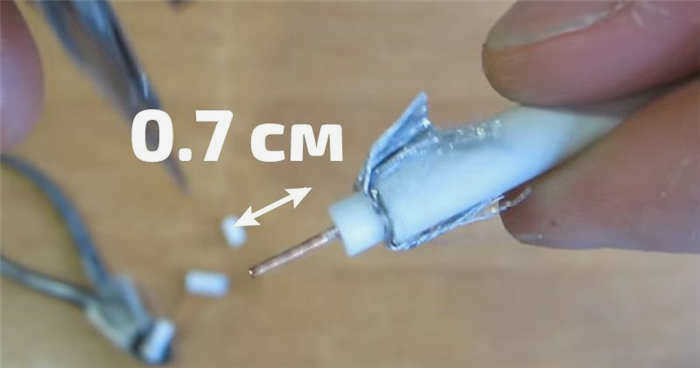

3. Удалите 7-8 мм внутреннего диэлектрика так, чтобы остался небольшой кусочек материала.

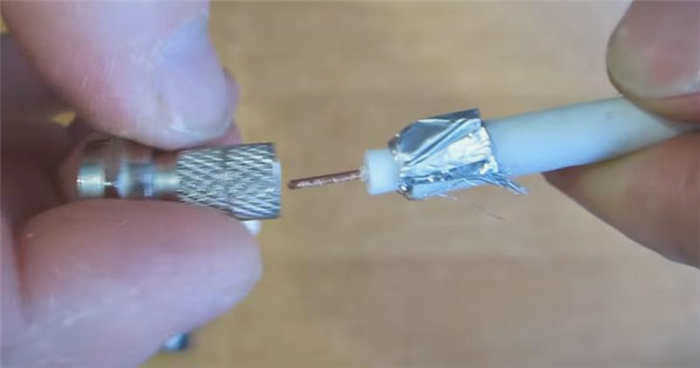

4. Навинтите разъем на кабель сверху экрана. Если трудно вкрутить разъем вручную, можно использовать плоскогубцы. Однако не следует усердствовать, так как существует опасность растрескивания и полного разрушения металла.

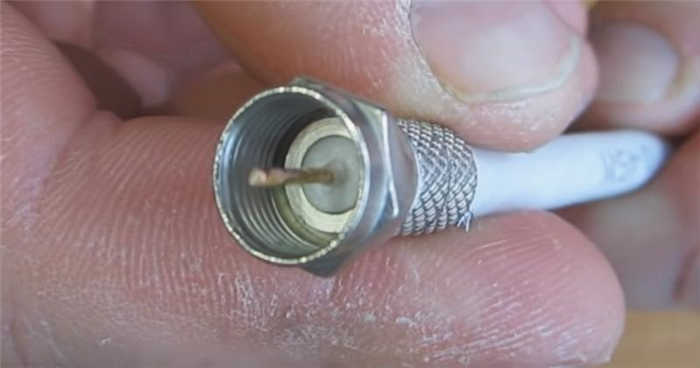

Закручивайте до тех пор, пока экран почти или полностью не окажется под металлической частью разъема. Диэлектрик медной жилы кабеля должен быть полностью посажен во внутреннее отверстие разъема. Сердечник должен выступать из разъема на несколько миллиметров.

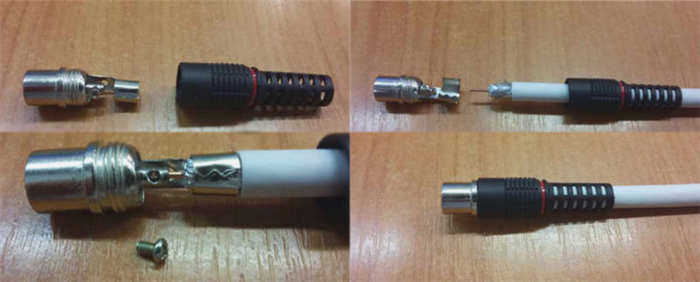

Подключение разъема старого типа

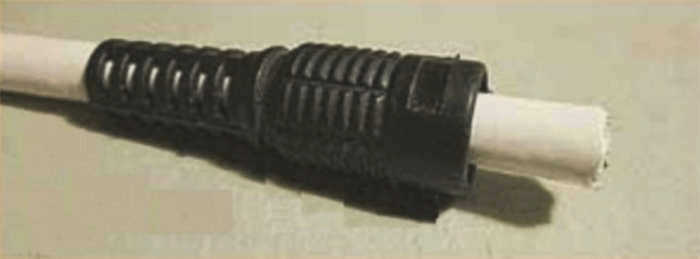

Ситуация немного отличается для разъема, заключенного в гибкий материал. Подключение не отличается по сложности, но сам процесс несколько иной.

1. Необходимо открутить пластиковую крышку и вставить в нее кабель. Если сделать это сразу, то можно легко забыть о крышке, и впоследствии придется отсоединять кабель.
2. Отсоедините кабель от внешнего экрана на 10 мм.
3. Укоротите экран примерно на 4-5 мм с помощью острого ножа. Можно не удалять экран, а отогнуть его часть назад.
4. Укоротите жилу кабеля на такую же длину (4-5 мм).
5. Вставьте жилу в гнездо в разъеме, где находится винт.
6. Плоскогубцами крепко зажмите экранированную часть кабеля. Внимательно проверьте, нет ли короткого замыкания.
7. С помощью отвертки затяните винт, тем самым закрепив кабель в разъеме.
8. Наденьте штекер на разъем и затяните резьбу до конца. Если крышка кабеля не имеет резьбы, плотно наденьте ее на металлическую часть разъема.

Подключение кабеля к розетке

Если телеканалы настраиваются через активную антенну с помощью усилителя и встроенного тюнера телевизора, требуется дополнительный источник питания. Усилитель может работать только с внешним источником питания. Это может быть декодер DVB-T2 или отдельный источник питания. Последний содержит коробку (сепаратор) со штекером на конце кабеля. Она подключается к телевизионному оборудованию.

Внутри находится крепление кабеля. Снаружи находятся две обычные винтовые клеммы.

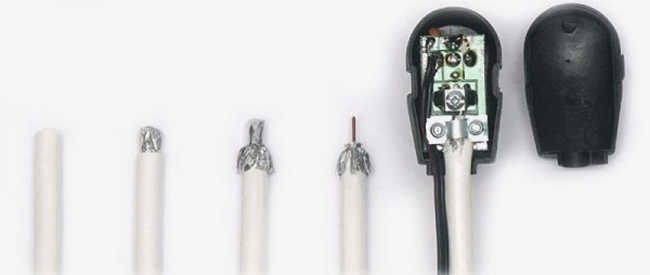

1. Отделите кабель от крышки на 15 мм.
2. Избавьтесь от фольги.
3. Снимите внутренний диэлектрический слой на 5 мм.
4. Зачистите оплетку на такое же расстояние до оболочки кабеля. При желании ее можно отрезать.
5. Ослабьте винты в клеммах до тех пор, пока не останется достаточно места, чтобы легко вставить кабель.

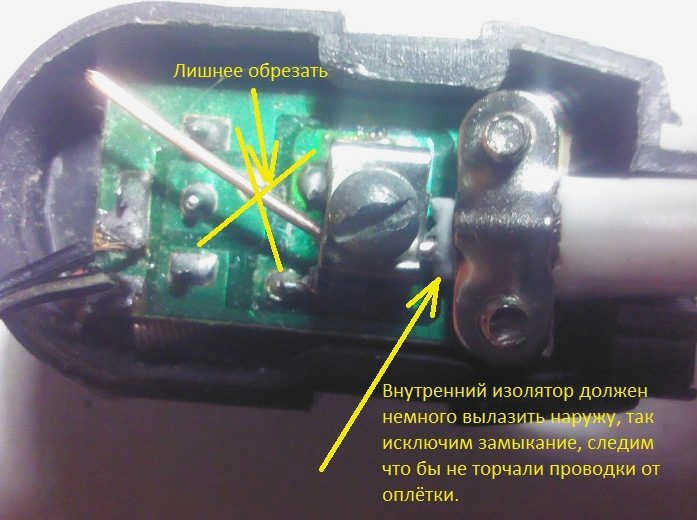

6. Контакт между пластиной сепаратора и жилой осуществляется непосредственно через зажим. Это означает, что жилу необходимо вставить в центральный зажим и крепко затянуть винт.

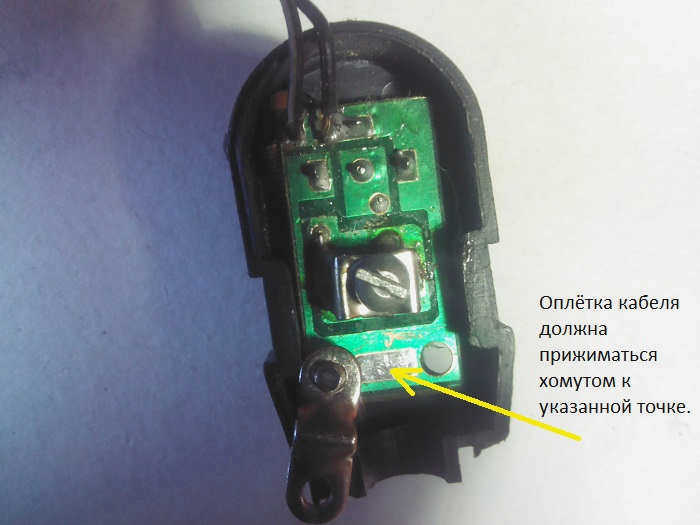

7. Соединение между обоймой и оплеткой осуществляется через луженую часть на пластине. Поэтому необходимо добиться контакта между экраном и луженой частью на поверхности пластины.
8. Прикрепите оплетку к металлической планке, затянув два винта.

Не забывайте проверять наличие короткого замыкания между проводами кабеля.

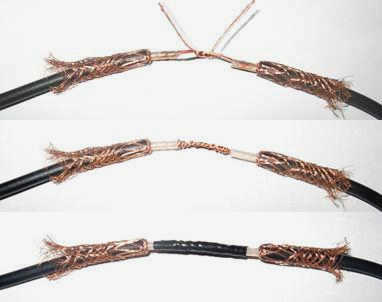

Скручивание

Не соединяйте вместе провода из разных материалов, например, медь со сталью или алюминий с медью. Это приведет к окислению и последующему повреждению контактов в будущем.

Процедура работы очень проста:

• Зачистите провода;
• Скрутите проводники вместе и обмотайте несколькими слоями изоляционной ленты;
• Скрутите экраны вместе, также обмотав сверху изоляцией.

Это можно сделать так же, как и пайку (см. выше).

Соединение с помощью разветвителя

Скручивание трех и более кабелей вместе – не лучшее решение. Если вы хотите смотреть более одного телевизора с одной эфирной антенны DVB-T2, вам следует подключиться через разветвитель.

Воспользуйтесь приведенными выше инструкциями по использованию разветвителя (адаптера) для выполнения соединения. В сплиттере используется тот же диаметр резьбы, поэтому принцип подключения тот же.

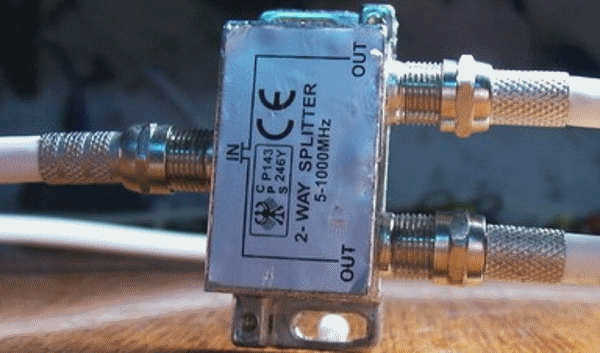

Все, что вам нужно сделать, это совместить гнезда. Вход "краб" подписан IN, ANT IN. Это вход для подключения кабеля, идущего от антенны. Каждый выход подписан OUT с номером. Последних может быть до 8 на одном устройстве. Количество зависит от сплиттера.

Если антенна активна, требуется такой же разветвитель. Через сплиттер должна быть возможность подачи питания от внешнего устройства или декодера. Сплиттер обычно маркируется "Power Pass".
