В качестве изоляционного материала можно использовать малярный скотч или специально предназначенные для этого колпачки.
Как правильно соединить кабели между собой?
Основная проблема, которая часто возникает при монтаже и обслуживании, – это соединение кабелей между собой. Они могут быть установлены на столбах или в пролетах. Все нюансы этой задачи мы рассмотрим ниже.
Основная трудность, часто возникающая при монтаже и обслуживании линий LV-ABC, – это соединение проводов между собой. Они могут быть установлены на столбе или в пролете. Все нюансы этой задачи мы рассмотрим ниже.

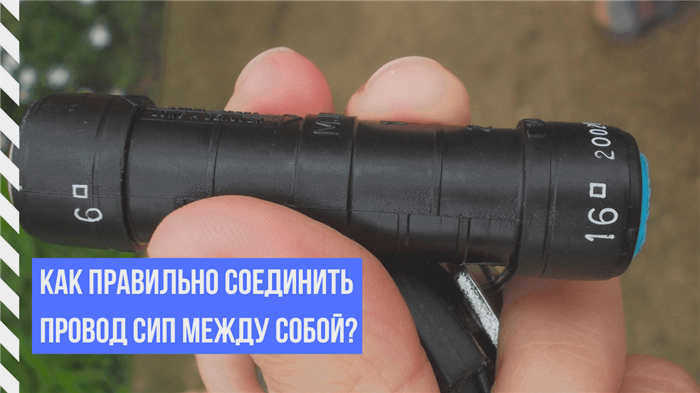

Как соединить профили в пролете
Этот тип соединения между столбами называется непрямым соединением. Он требует использования изолирующих зажимов с прочностью не менее 90% от разрывной прочности проводника и высокой герметичностью. Зажим следует выбирать в соответствии с сечением проводника, указанным в маркировке. Часто для соединения используются модели с втулкой MJPT.
Подключение выполняется в следующем порядке:
- Зачистите концы проводов LV-ABC;
- Вставьте провода с двух сторон в обжимную гильзу, задвиньте ее до упора, неизолированные части не должны выходить из обжима;
- Обжать гильзу с помощью обжимного инструмента, выбрать подходящую обжимную головку.
Если из клеммы вытекла смазка, просто вытрите ее сухой тканью.
Схема подключения кабеля LV-ABC
Опытный электрик имеет представление о том, как подключать самонесущие кабели, но обычному человеку этот вопрос кажется довольно сложным. На самом деле подключение самонесущих кабелей – задача не из легких, но она выполнима, даже если у вас нет опыта. Самое главное – соблюдать все меры предосторожности и защитить себя от поражения электрическим током.
Итак, для начала стоит разобраться, какие проводники можно подключать к кабелям LV-ABC и в чем основные отличия такой работы.
Основные проблемы, возникающие при работе с самонесущими изолированными кабелями, – это соединение их между собой и соединение с алюминиевым или медным проводником. Само соединение может быть выполнено как на столбе, так и в пролете между столбами. Давайте проанализируем каждый тип и метод отдельно.
Что означает соединение кабеля LV-ABC в пролете?
Необходимость в сращивании может возникнуть в самых разных ситуациях, например, при обрыве линии. Другое название этого типа соединения – промежуточное соединение. Особенностью кабеля LV-ABC является его самонесущая природа, которая не требует отдельного несущего кабеля. Поэтому особенностью пролетного соединения является более высокая несущая способность и надежность соединения.
Читайте также: Какой кабель лучше для бытового интернета?
Для промежуточных соединений используются специальные зажимы, которые должны иметь механическую прочность не менее 90% от разрывного усилия кабеля и быть герметичными. Гильза должна выбираться в соответствии с сечением кабеля и конструкцией проводников, что указывается в обозначении каждой гильзы. Обычно для этого вида работ используются гильзы MJPT или GSI-F (для фазных проводников) и GSI-N (для нулевого проводника).
Процедура этого соединения следующая:
- Снимите изоляцию с обоих концов изолированных проводов LV-ABC, подлежащих соединению.
- Провода вставляются в цангу с каждой стороны, следя за тем, чтобы цанга была вставлена до упора и чтобы из цанги не выступали неизолированные части.
- Гильза обжимается с помощью гидравлического инструмента, при этом важно выбрать правильную обжимную головку.
- Если из гильзы вытекла смазка, ее следует удалить сухой тряпкой.
Как правильно подключить кабель LV-ABC к медному кабелю?
- Подключение энергоносителя к дому с помощью пучка медного кабеля;
- Подключение к оборудованию или сборным шинам распределительного устройства.
Второй тип подключения необходим при протягивании сети от существующего распределительного устройства к новым пристройкам или зданиям, расположенным поблизости. В этой ситуации достаточно использовать шайбы или алюминиево-медные наконечники. В небольших распределительных устройствах без сборных шин можно использовать клеммные колодки, подключаемые к DIN-рейке. В настоящее время легко найти подходящие детали, поскольку на рынке представлено множество устройств от различных производителей.
Способы соединения изолированного медного проводника с голым медным проводником
Самый простой способ соединения кабеля СИП с медным кабелем – это использование специальных зажимов или пробивных зажимов. Основное преимущество таких конструкций подключения заключается в том, что они просты в установке, доступны и не требуют дорогостоящего оборудования.
Ошибка №1: Неправильное подключение неизолированных кабелей LV-ABC.
В современной отрасли электроснабжения кабели LV-ABC являются самыми популярными материалами. Они различаются не только по своим техническим параметрам, но и по типу изоляции, количеству алюминиевых жил и их толщине. С помощью данного кабеля можно выполнять широкий спектр задач. Однако основная сложность при их соединении заключается в химической реакции, которая происходит при непосредственном контакте металлов.

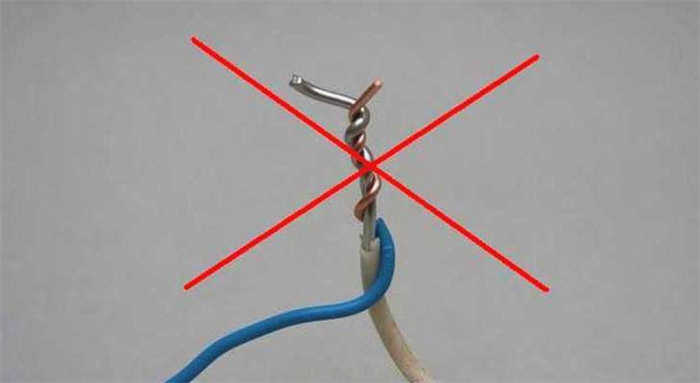

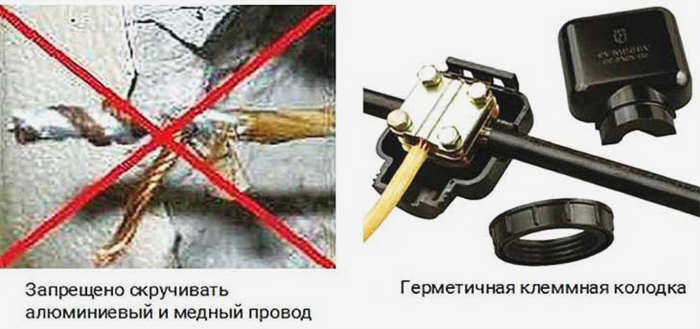

Одной из распространенных ошибок является соединение АВБК с медными кабелями путем скручивания их проводников вместе. Прямой контакт между металлами запускает процесс окисления, который через некоторое время приводит к короткому замыканию в сети или даже возгоранию проводки. Такие проблемы могут привести к тому, что весь силовой кабель перестанет работать.
Соединение кабеля LV-ABC с медным кабелем с помощью зажимов
Если не удается установить соединение между двумя типами кабеля, целесообразно приобрести пружинные зажимы.
- Зачистите жилы кабеля;
- вставьте кабель в отверстие зажима;
- кабель удерживается на месте пружиной.
Клеммы изготовлены из специального материала, который дополнительно покрыт пастой, чтобы закрепленные в них провода не окислялись. Таким образом, обеспечивается надежный контакт между энергоносителями.
Соединение линий LV-ABC
Этот тип соединения используется, когда требуется соединить две части кабеля друг с другом или ответвить от основной линии электропередачи к другим зданиям на участке или сформировать ответвления от линии электропередачи к столбу. Для соединения двух частей кабеля LV-ABC используются специальные соединительные муфты MJPT, а для создания ответвлений – пробивные зажимы. Рассмотрим эти два типа соединения отдельно друг от друга.

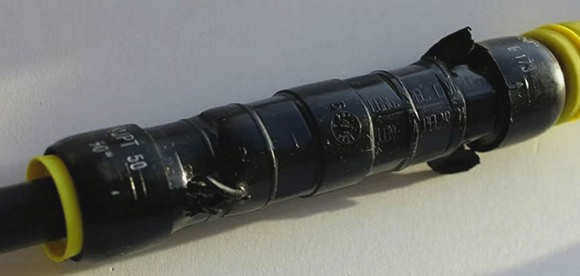

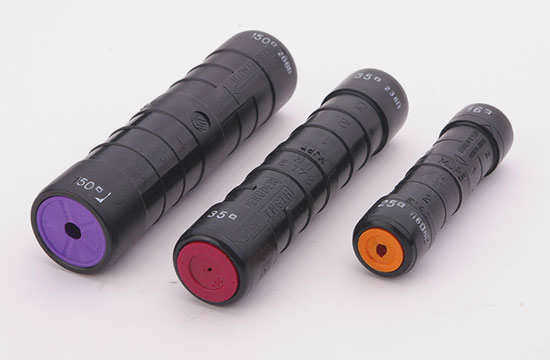

- Соединительные гильзы MJPT. Этот тип втулок используется для соединения жил изолированных самонесущих кабелей. Технология монтажа таких элементов достаточно проста, но требует использования специального ручного пресса с шестигранным штампом. Для того чтобы соединить провода НВ-АВС, токоведущие и самонесущие провода, необходимо вставить концы проводов в эту гильзу с разных сторон и произвести многократный обжим конструкции. В результате получается прочное, водонепроницаемое соединение, способное выдерживать высокие механические нагрузки. Гильза MJPT представляет собой алюминиевую трубку закрытого сечения в герметичном полимерном корпусе с торцевыми водозащитными кольцами. Такая конструкция обеспечивает надежную защиту от проникновения атмосферной влаги и пыли.

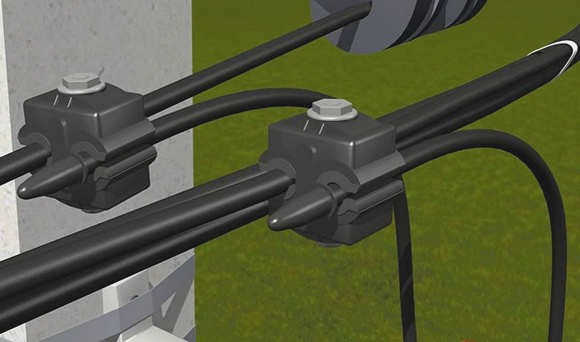

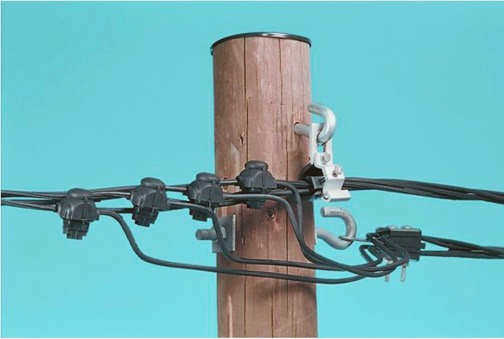

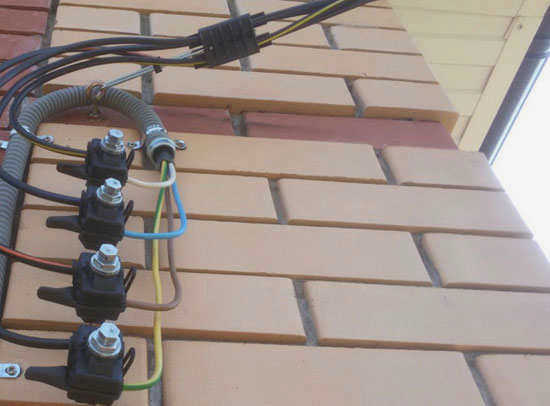

- Прокалывающие клеммы. Для соединения проводников и создания ответвлений от магистрали к несущему столбу используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, поскольку они не образуют гальванической пары между различными металлами и контакт не разрушается. Установка прокалывающих зажимов на штрипсы довольно проста и может быть выполнена без отключения электропитания, но с соблюдением всех правил безопасности. В первую очередь необходимо разделить жилы полосы с помощью специальных пластиковых разделительных клиньев, установить и затянуть зажимы. Затем концы ответвлений также обжимаются в соответствующих клеммных гнездах и устанавливаются защитные колпачки. Проводник ответвления должен быть закреплен на столбе с помощью анкерных крепежных устройств.
Резюме
Для электрификации отдельно стоящего дома, бунгало или другой небольшой недвижимости путем подключения к магистральной линии можно использовать различные варианты. Лучшим вариантом является подключение к воздушной линии здания с помощью низковольтного АВС, тем более что человек с базовыми знаниями в области электротехники может создать ответвление, перейти на медный кабель и подключить самонесущий провод к распределительному щиту. Но, конечно, лучше вызвать специалиста, особенно для создания ответвления на столбе, поддерживающем основную линию. Не экспериментируйте, если не уверены в своих силах! Вот и все, что мы хотели сказать о подключении кабелей LV-ABC к медным проводам и друг к другу.
