Как соединить нагревательный кабель между собой

Греющие кабели должны быть соединены в соответствии с определенными правилами. При соблюдении правильных условий установленная система будет исправно работать в течение многих лет.

Как соединить греющие кабели вместе

Соединение нагревательных кабелей может потребоваться во многих случаях, например, при установке теплых полов или антиобледенения крыш. Хорошее соединение – это важный шаг, обеспечивающий безупречную и эффективную работу всей системы.

В этой статье мы рассмотрим, можно ли соединять греющие кабели друг с другом, какие кабели можно и нужно соединять и как это делать.

Принцип объединения нагревательных кабелей

Важно понимать, что разные типы кабелей используются для обогрева разных объектов и что не каждый кабель можно комбинировать с любым другим типом.

Существует два основных типа кабелей, которые широко используются в частных и промышленных приложениях: резистивные кабели (которые имеют стабильное сопротивление) и саморегулирующиеся кабели (способные "чувствовать" необходимый уровень нагрева). Резистивные кабели содержат проводники, температура которых повышается при подключении кабеля к сети. Второй тип кабеля, саморегулирующийся, имеет специальное покрытие, которое регулирует выделение тепловой энергии в зависимости от преобладающих климатических условий.

Соединение секций саморегулирующегося греющего кабеля

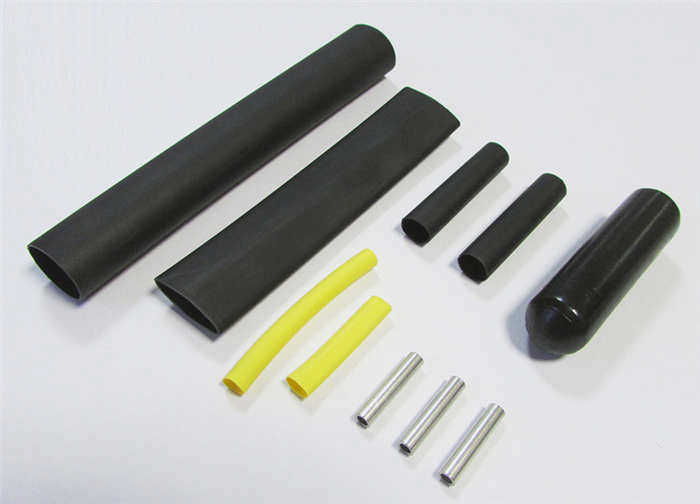

В случае наличия двух или более секций кабеля одного типа возникает проблема, как соединить греющие кабели вместе. Для этого необходим набор термоусадочных трубок разного диаметра, цанги и инструменты. Работа проходит в несколько этапов:

• Внешняя изоляция разрезается по кругу, а затем продольно на длину 4,5-5 см от края. Затем она аккуратно удаляется.
• Под ним находится второй слой изоляции, который также аккуратно удаляется.
• Нагревательный мат разрезается вдоль, чтобы отделить два питающих провода. Не разрезайте более чем на 0,5 см ниже основания.
• Следующим шагом для соединения нагревательных кабелей вместе является наложение термоусадочных трубок на оба кабеля. Для удобства они должны находиться на расстоянии 1,5-2 см друг от друга.
• Нагрейте трубки феном, чтобы они плотно прилегали к проводам.
• Концы кабелей аккуратно зачищаются от изоляции на длину 1 см.
• На них надеваются гильзы и зажимаются у основания с помощью обжимного инструмента. Затем на них надеваются термоусадочные муфты.

Основной "корпус" нагревателя подготовлен, и настало время подумать о том, как подключить нагревательный кабель к вилке.

• На провод накладываются два куска термоусадочной трубки большого диаметра, но разной длины, с таким расчетом, чтобы меньший кусок полностью закрывал соединяемые провода после установки, а больший превышал их примерно на 2 см с каждой стороны.
• Проволока зачищается до длины около 4 см и разделяется на пряди, каждая из которых зачищается до длины 1 см.
• Зачищенные концы вставляются в гильзы второго куска провода и обжимаются на другом конце.
• Кусочки термоусадочной трубки, ранее надетые на провода, прижимаются для закрытия втулок и нагреваются феном.
• Затем процедура усадки повторяется еще два раза, чтобы обеспечить полную надежность изоляции.

Изоляция свободного конца кабеля

После того как нагревательный кабель подключен к питающему кабелю, другой конец остается неизолированным. Его необходимо поместить в гильзу. Для этого необходимо сделать небольшой продольный разрез ок. 1 см, отделяя два провода друг от друга, а затем одна жила отрезается, образуя "лесенку".

Такой метод резки надежно защищает два провода от случайного соединения и короткого замыкания, которое может привести к перегоранию нагревательного кабеля.

Используются два куска термоусадочной трубки: меньший длиной около пяти сантиметров, а больший – около 7-8 сантиметров. Первая надевается на изолированную часть кабеля на длину 3,5 см и нагревается феном, пока кабель не будет плотно прижат.

Свободная часть трубки зажимается обжимным инструментом или плоскогубцами. Затем вставляется вторая трубка большего размера и процедура повторяется для надежной герметизации греющего кабеля.

Изоляция свободного конца кабеля

После подключения греющего кабеля к питающему кабелю другой конец греющего кабеля остается неизолированным. Его необходимо вставить в гильзу. Для этого необходимо сделать небольшой продольный разрез длиной ок. 1 см, отделяя два провода друг от друга, а затем отрезается одна жила, создавая "лесенку".

Такой способ разрезания надежно защитит два провода от случайного соединения и короткого замыкания, которое может привести к перегоранию нагревательного кабеля.

Возьмите два куска термоусадочной трубки: меньший длиной около пяти сантиметров и больший длиной около 7-8 сантиметров. Первый надевается на изолированную часть кабеля на длину 3,5 см и нагревается феном, пока кабель не будет плотно прижат.

Свободная часть трубки зажимается обжимным инструментом или плоскогубцами. Затем вставляется вторая трубка большего размера и процедура повторяется для надежной герметизации нагревательного кабеля.

Подключение кабеля сопротивления

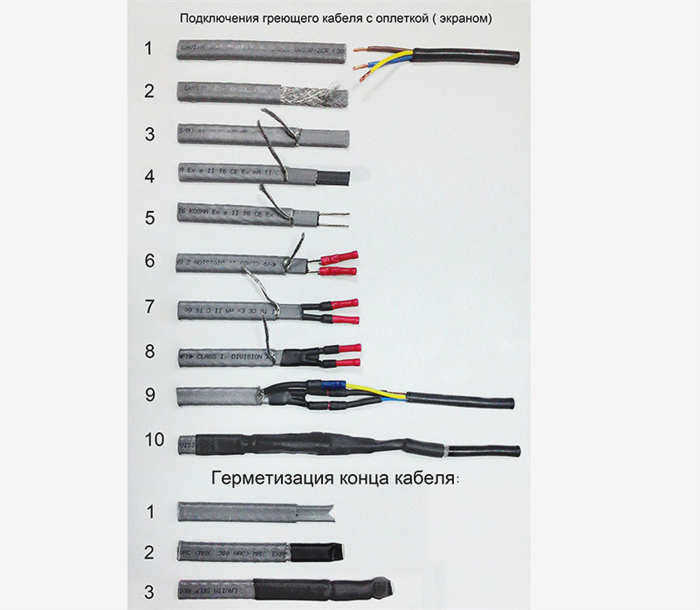

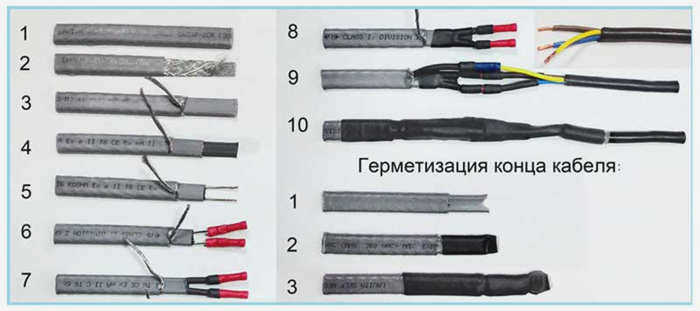

Рассмотрим, как подключить греющий кабель к силовому кабелю, который дополнен проводом заземления.

• Первый слой изоляции снимается в соответствии с уже известной процедурой. Под ним находится защитный экран, который необходимо аккуратно разрезать вдоль, отогнуть назад и скрутить в отдельный провод.
• Нагревательные жилы необходимо зачистить, а затем три получившихся провода скрутить в гильзу и обжать у основания.
• На каждый провод надевается термоусадочная трубка.
• Два куска термоусадочной трубки большого диаметра и разной длины накладываются на силовой кабель таким же образом, как описано выше. Затем удаляется внешняя изоляция, и концы каждого из трех проводов зачищаются отдельно.
• Зачищенные провода вставляются в гильзы. Заземляющий проводник (обычно с желто-зеленой изоляцией) подключается к проводнику в месте скрутки оплетки. Другой конец каждой гильзы обжимается с помощью обжимного инструмента.
• Трубки, предварительно установленные на каждую жилу, надеваются и обрабатываются феном. Затем ту же операцию следует проделать с трубками, присоединенными к основному кабелю. Сначала с меньшей, затем с большей.

Теперь понятно, можно ли и как соединить греющий кабель.

Стоит помнить, что если у вас нет необходимых навыков и умений, самостоятельно выполнять описанную процедуру небезопасно, лучше обратиться к профессионалам, которые обеспечат выполнение работы на высоком уровне.

Кабель ПНД-8000

Кабель HDPE-8000 используется для обогрева специализированного контура системы испарения в современных электрических холодильниках. Высокие стандарты защиты благодаря многослойной композитной изоляции позволяют нагревателю выдерживать широкий диапазон температур и вибраций.

В этом случае выполните следующую последовательность действий:

1. Снимите защитный слой кабеля любым доступным способом.
2. Намотайте внешний слой на предыдущий слой.
3. Переместите изоляционный слой достаточно далеко от проводников.
4. Сделайте второй провод, следуя процедуре, описанной выше.
5. Соедините жилы двух разных проводов пайкой или обжимом контактов.
6. Используйте термостойкую трубку для изоляции полученного соединения.

Кабель NO-82

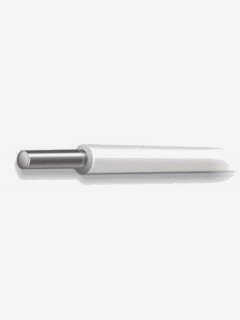

NO-82 – это одножильный нагревательный кабель. Он состоит из нагревательного элемента (нихром/сталь/медь) и двойной изоляции. Он используется для обогрева в сельскохозяйственных зданиях, бетонных полах и стенах. Кабель неразрушимый, гибкий и удобный.

Для надежного и безопасного соединения необходимо использовать специальные защитные рукава. Процесс заключается в следующем:

1. Снимите внешний изоляционный слой любым методом. Важно не повредить саму оплетку.
2. Оплетку следует скрутить вместе. Это необходимо для заземления нагревательного элемента и предотвращения искрения или короткого замыкания.
3. Теперь полностью удалите внутренний изоляционный слой кабеля. Перед вами будет голый неизолированный провод.
4. Нагрейте провод феном. Вы должны получить доступ к проводникам, по которым течет ток.
5. Наденьте на концы проводников специальные соединительные гильзы и закрепите их зажимом.
6. Теперь наденьте трубки на проводники, чтобы защитить систему от перегрева.
7. Нагрейте трубки феном, чтобы они приварились на место. Подождите, пока провод не остынет.
8. Возьмите разъем, который вы подготовили ранее для подключения. Наденьте его на холодный конец или обработанный нагревательный кабель.
9. Провод заземления должен быть немного больше остальных. Его можно отрезать в конце работы.
10. Прикрепите элементы защиты от перегрева к изолированным участкам кабеля.
11. Соедините жилы греющего кабеля и изолированные холодные провода с помощью специальных зажимов.
12. Нагрейте термоусадочную пленку.
13. Отрежьте провод заземления необходимой длины и подсоедините его к кабелю.
14. Обрежьте оплетку и нанесите термоусадочную пленку на провод заземления.
15. Соедините нагревательный кабель и провод заземления.
16. Загерметизируйте трубку с помощью фена.
17. Нагрейте гильзу и поместите ее так, чтобы она перекрывала греющий кабель холодным концом.
