Привет всем, сегодня я расскажу вам – как протянуть интернет-кабель дома и на работе. Прежде чем мы начнем, я дам вам несколько советов, которые должны уменьшить ошибки при подключении такими методами.
Распиновка витой пары RJ45: схемы подключения и правила опрессовки
Сетевые кабели, как и другие технические аксессуары, выходят из строя в самый неподходящий момент. Однако если у вас есть навыки обжима, новый разъем и подходящий инструмент, проблему можно решить за несколько минут.
Еще одна сложность заключается в том, что интернет-кабели многожильные, и 4-парный кабель используется чаще других. Поэтому, помимо практических навыков, потребуется правильная распиновка RJ-45 – правильная цветовая схема. Если вы допустите ошибку в расположении проводов, то можете остаться без интернета.
В этом материале мы расскажем об особенностях кабеля "витая пара" и приведем несколько схем обжима.
Особенности кабеля витая пара
Обычный электрический кабель, такой как ВВГнг 3*2,5, состоит из трех жил. Это можно понять, сняв верхнюю пластиковую крышку. Кабель витая пара (другими словами, сетевой кабель, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.
Обычно используются готовые коммутационные кабели – отрезки кабеля стандартной длины (в среднем от 0,3 м до 30 м). Готовый кабель с обеих сторон обжат коннекторами – небольшими 8-контактными вилками, которые можно подключить к интернет-розетке, разъему на роутере, компьютере, телевизоре и других устройствах.
Для бытового использования выпускаются одножильные и многожильные кабели, но последние используются чаще. Кабель "витая пара" поставляется в бухтах и продается по метражу.
Но кусок предварительно обжатого кабеля также полезен: например, иногда требуется пропустить кабель через небольшое отверстие в стене, не более 5 мм. В этом случае обжим производится после монтажа.
Характеристики интернет-кабеля RJ-45, которые могут пригодиться:
Фотогалерея
Изображение из.

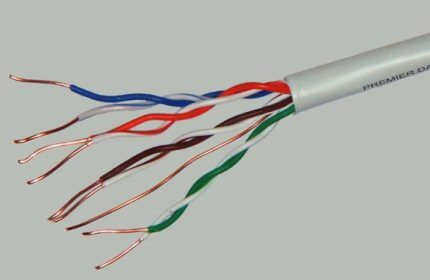

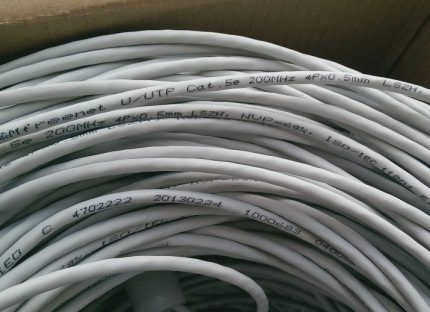

Кабели обычно изготавливаются из меди или алюминия с медным покрытием. Каждый из них изолирован тонкой цветной оболочкой. Для дополнительной защиты провода скручиваются попарно и помещаются в другую изоляцию – внешнюю, более плотную. Кроме того, может использоваться тефлоновая или металлическая оплетка или экранирующая фольга.
Цвет внешней оболочки может определять назначение кабеля: серый – для внутреннего использования, оранжевый – для пожароопасных зон, черный – для наружного использования. Однако готовые коммутационные кабели сегодня доступны во всех цветах радуги – категория и другие характеристики могут быть определены с помощью буквенно-цифровой маркировки.
Все сетевые кабели обычно делятся на две категории в зависимости от количества медных проводников: одножильные и многожильные. В случае одножильных кабелей каждый проводник представляет собой монолит толщиной от 0,3 до 0,6 мм и является хрупким и негибким. В случае витых пар все проводники представляют собой пучки очень тонких проволок, которые не ломаются при изгибе или скручивании.
Витая пара
Сразу скажу, что это наименее надежный, но самый быстрый метод, когда нужно соединить два провода: "здесь и сейчас" и не откладывать на потом. Однажды кошка моего друга перегрызла кабель, а ему срочно нужно было подключиться к интернету на работе, поэтому пришлось это сделать.
Опять же, этот метод хорош лишь на короткое время, поскольку такой тип подключения может привести к потере пакетов, постоянным прерываниям и падению скорости интернета. Все это происходит из-за того, что скрученные голые провода не будут иметь экранирования от внешних проводов, и сигнал может быть потерян.

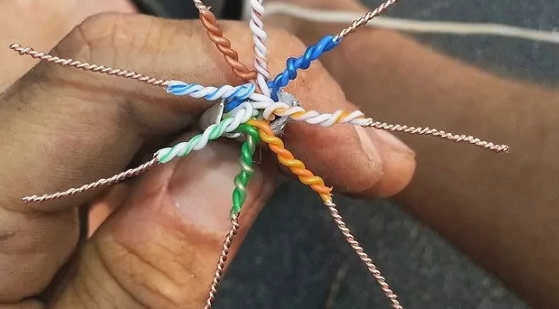

- И так, удалите внешнюю и внутреннюю оплетку с обоих кабелей до голого провода.

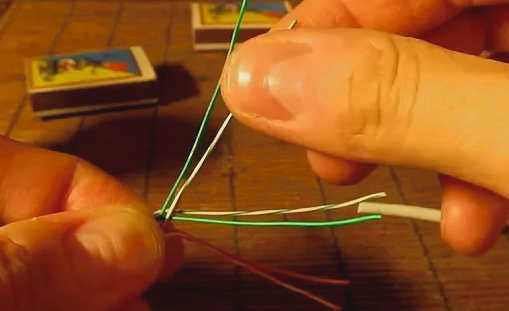

- Теперь необходимо создать витую пару. Обратите внимание, что весь кабель должен быть скручен вместе с оплеткой для обеспечения минимальной защиты от электромагнитных помех.

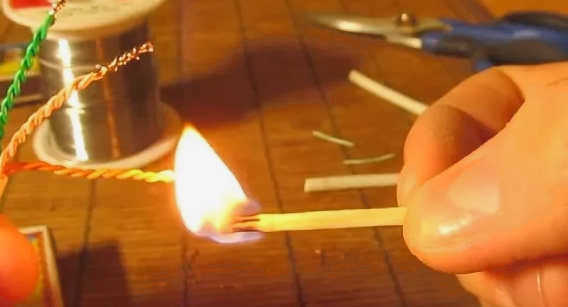

- Обожгите скрученные провода любым видом огня;

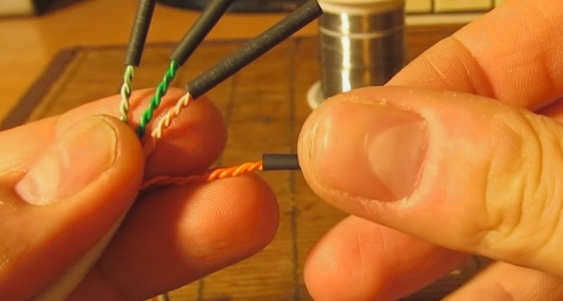

- Если возможно, сделайте такой колпачок с помощью клейкой ленты и наденьте его на оголенный провод. Можно попробовать сделать экран и покрыть все обычной фольгой.
Это должно сработать на некоторое время, но не используйте это постоянно. Особенно если кабель достаточно длинный. Для усиления эффекта можно попробовать спаять пары проводов вместе. В таком виде соединение будет немного лучше, но пайка не дает такого результата, как сами клеммы.
Использование розетки
Как ни странно, этот метод является одним из самых популярных, хотя мне он не нравится. Просто практически в каждой работе я встречал именно такой вид витой пары. Принцип довольно прост, здесь для "встраивания" используются обычные сетевые розетки.

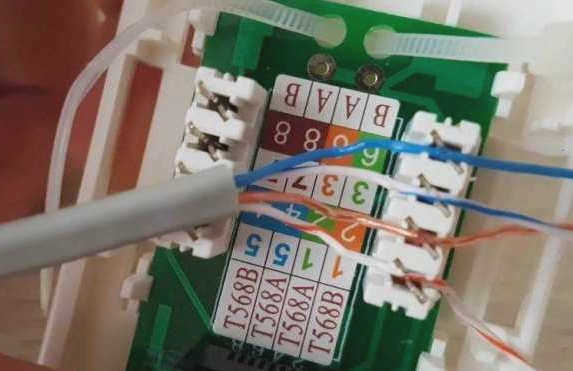

Можно также использовать готовые клеммные колодки – как на фото выше. Принцип работы довольно прост: вы вставляете оба провода, а затем обжимаете их в соответствии с цветовой схемой. Если я правильно помню, обжим производится по схеме "В".
Я часто встречал обычные, самые дешевые сетевые розетки. Одна сторона обжимается как обычно, а другая сторона кабеля вставляется в розетку и также обжимается. Простота этого метода в том, что вам почти ничего не нужно. Особенно если вы используете обычный блок. Для обрезки кабеля можно использовать боксерские ножницы. Но лучше использовать специальный "электрический нож".
Если кому-то понадобится, у нас на портале есть отдельная инструкция по обжиму:

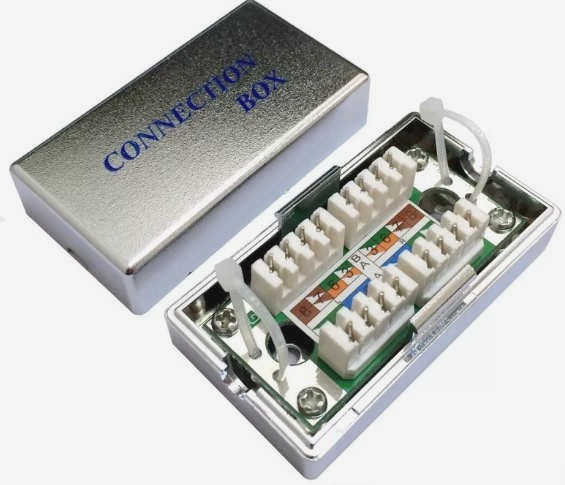

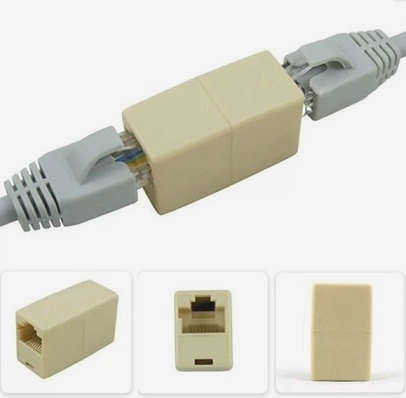

Чуть не забыл, есть еще один способ использования готовых блоков для соединения патчкордов. На самом деле, ничего обжимать не нужно, достаточно купить такую небольшую коробочку, которая стоит около 70 рублей.
Способ 3: Сетевая перемычка

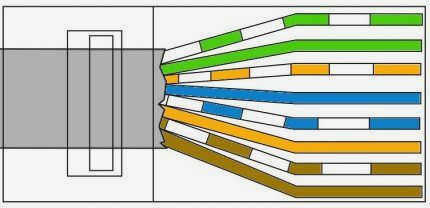

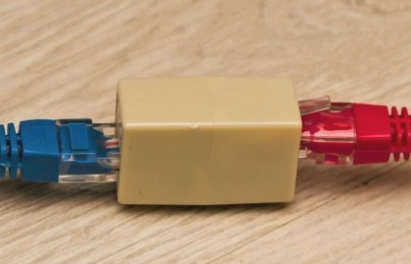

Вам понадобится такая перемычка, которая имеет стандартное 8-проводное гнездо LAN с обеих сторон. Просто изолируйте кабели с обеих сторон и зажмите их стандартным способом:

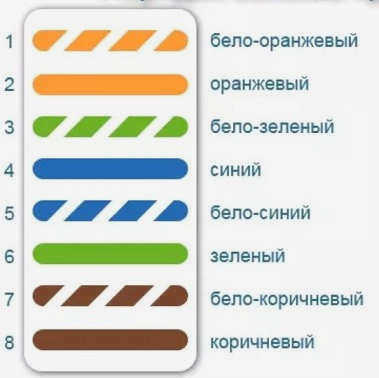

- Белый и Оранжевый.
- Оранжевый.
- Белый и зеленый.
- Синий.
- Белый и синий.
- Зеленый.
- Бело-коричневый.
- Коричневый.
Наиболее часто используется распиновка "B".

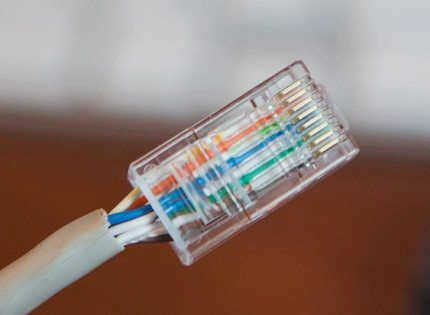

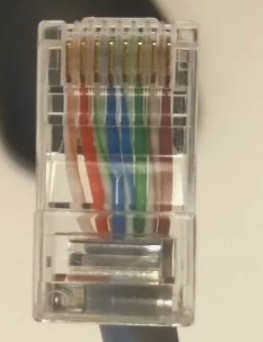

В качестве меры предосторожности ниже приведен пример разъема RJ-45. Если у вас возникли проблемы с обжимом, вы можете прочитать инструкции здесь. Если у вас нет плоскогубцев, обжим можно выполнить обычной отверткой.
Способ 4: Коннектор
Внутри коробки находятся специальные кусачки для коннектора. Коннектор несколько похож на обычную розетку. В этом случае вы просто берете необходимые провода и обрезаете их в специальных отверстиях.
Профессионалы обычно используют такие кусачки, но для обычного пользователя подойдет канцелярский нож, обычный (тонкий) нож или отвертка. Просто будьте осторожны, если вы используете неправильные инструменты.
Использование нестандартных методов обжима

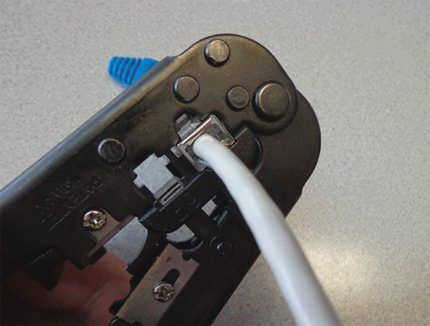

Учитывая, что покупка специального инструмента (например, обжимного) требует денег, некоторые мастера используют для обжима проводов нестандартные методы. Они используют простую электрическую отвертку с плоским лезвием соответствующей ширины и толщины.
С помощью этой отвертки контактные стержни один за другим вставляются в корпус штекера.
Следует отметить, что метод с отверткой является "варварским", но он работает. Однако качество вставки не всегда хорошее, и в результате становится заметной нестабильность сетевого кабеля.
Если вы хотите удлинить кабель витой пары, следуйте процедуре, описанной в следующей статье. Ознакомьтесь с этой полезной информативной статьей.
Полезное видео по теме
В следующем видеоролике показана потребительская версия обжима кабеля, как использовать специальный инструмент и пошаговый процесс.
Это видео, хотя и не является технически правильным, поможет вам лучше понять процесс.
Процедуру обжима медных проводников в сетевом кабеле можно освоить теоретически без особого труда. Однако даже при наличии теоретических знаний необходимы практические навыки..
На самом деле эти навыки приобретаются довольно быстро, даже если вы впервые сталкиваетесь с этой задачей. Правда, новичку не обойтись без того, чтобы не сломать несколько пластиковых вилок – придется поначалу потренироваться. Таков закон большого пальца.
Пожалуйста, не стесняйтесь оставлять комментарии, размещать фотографии и задавать вопросы в поле ниже. Расскажите нам о том, как вы закручивали вилку своими руками. Возможно, вы знаете какие-то хитрости и методы, которые могут быть полезны посетителям.
