Как соединять светодиодные ленты между собой

Сегодня красивые светодиодные ленты мы можем увидеть во многих местах: на фасадах зданий, в магазинах, бутиках, супермаркетах и т.д. Они мигают разноцветными или одноцветными яркими огнями, освещая билборды и рекламные щиты. Эти светодиодные ленты могут быть разных размеров и форм и создавать специфические световые эффекты. Сейчас мы рассмотрим, как соединить отрезки светодиодных лент вместе, чтобы создать длинное полотно, если они доступны только в 5-метровом рулоне.

В основе светодиодной ленты лежит гибкая полоса, вдоль которой через равные промежутки расположены светоизлучающие диоды. Они соединены специальной цепочкой, которая проходит по гибким электрическим дорожкам. Это позволяет разрезать ленту на одинаковые куски, кратные трем светодиодам. Каждая светодиодная лента имеет разметку для резки, рядом с которой расположены небольшие площадки для соединения проводов.

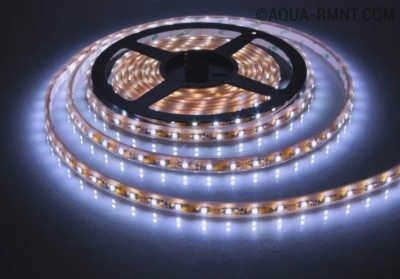

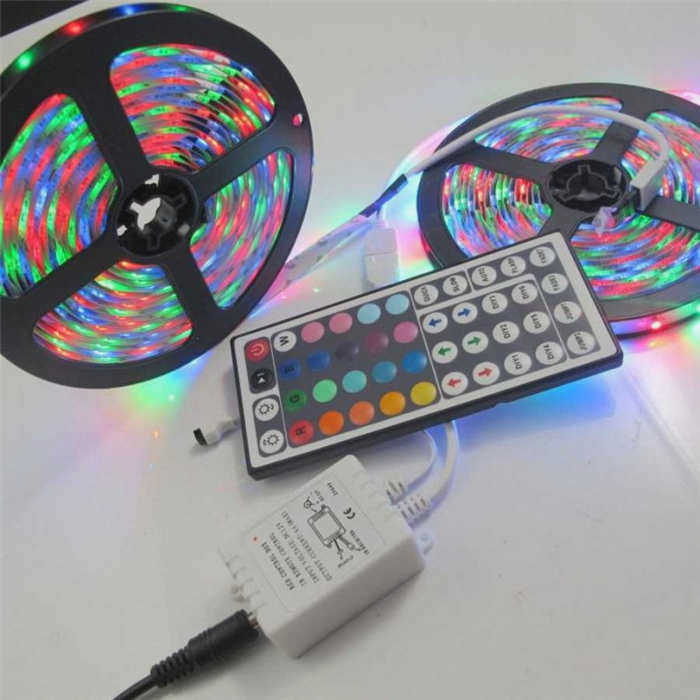

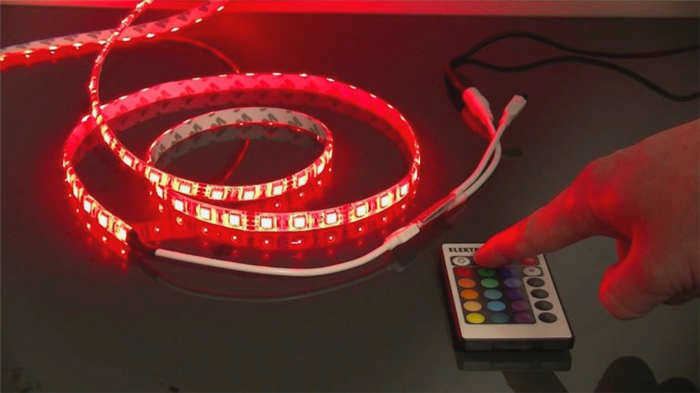

Красивая светодиодная лента в катушке

С обратной стороны светодиодной ленты наклеена клейкая лента с защитной пленкой, с помощью которой ее можно прикрепить практически к любой поверхности.

На сегодняшний день существует множество различных видов светодиодной ленты, которые отличаются типом свечения, цветовыми характеристиками, а также количеством светодиодов в 1-метровой ленте.

Но поскольку светодиодная лента продается по 5 метров в рулоне, то зачастую этой длины недостаточно для создания необходимой формы ленты, чтобы разместить ее в сплошном декоре фасада магазина или другого объекта. Поэтому приходится удлинять ее на необходимое количество метров или даже сантиметров. Светодиодные ленты можно использовать для оформления подвесных потолков, аквариумов, арок и т.д. Светодиоды могут быть расположены в один или два ряда и покрыты специальным покрытием для защиты от влаги, но могут и не иметь ее.

Способы подключения: пайка и коннектор

Используются два известных метода: пайка и пластиковые коннекторы.

Пайка ленты дешевле и надежнее, чем любой из этих методов. На заранее подготовленной ленте, разрезанной в определенном месте и зачищенной в местах пайки, обнажаются два контакта, к которым будут припаяны провода, или две ленты непосредственно соединяются.

Линия разреза светодиодной ленты для пайки

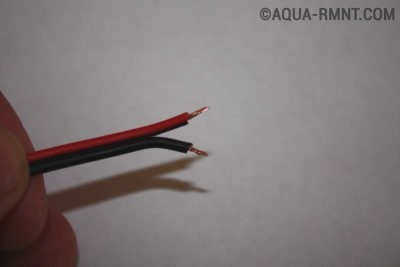

Если это многоцветная RGB-лента, то контактов будет 4. Для пайки рекомендуется использовать разноцветные гибкие провода диаметром примерно 0,75-0,8 мм. Для каждого цвета возьмите провод с изоляцией того же цвета, а для общего провода выберите любой незанятый цвет.

Для прозрачной светодиодной ленты возьмите провода двух цветов, но для плюса и минуса используйте другой цвет. Это нужно для того, чтобы случайно не перепутать полюса (+ и -).

Платы для светодиодных лент очень компактны, поэтому все размещается рядом друг с другом. Сами светодиоды и дорожки обладают высокой степенью чувствительности к высоким температурам: дорожки могут просто отслоиться, а светодиоды потерять большую часть своей "жизненной энергии". При высоких температурах пайки нарушается кристаллическая структура диодов, что приводит к их быстрому выходу из строя. Поэтому пайку следует производить только тонким паяльником мощностью от 25 до 60 Вт и не дольше нескольких секунд. При пайке требуется только удалить 5 мм экрана на концах проводов, а для того, чтобы прочнее припаять их к контактам на ленте, необходимо, чтобы концы были хорошо лужены. Нам также понадобится канифоль и тонкий припой.

Рекомендуется подключать ленту только до 5 метров, так как сечение дорожек на ленте довольно маленькое, и если лента будет длиннее, то это снизит напряжение на них. В принципе, это не будет проблемой, но светодиоды на конце светодиодной ленты не смогут светить со 100% яркостью.

Особенности пайки

Светодиодное устройство может быть спаяно с помощью электрического паяльника мощностью от 30 до 60 Вт. Паяльник должен иметь регулировку температуры, а максимальный диапазон нагрева не должен превышать 300°C. Если для пайки используется более мощное электрооборудование, светодиоды, называемые светодиодными компонентами, могут быть повреждены.

Процесс пайки не ограничивается простым соединением двух лент. Чтобы светодиодная лента работала, соединение после пайки должно быть герметичным. В качестве изолирующего материала используется клей, силикон или специальные термоусадочные трубки. Перед процессом пайки ленты разрезаются только по соответствующим линиям, указанным производителем. Резать можно ножницами.

Перед пайкой контактные поля диодных лент должны быть тщательно очищены. Для этого необходимо снять защитное покрытие с ленты с помощью хорошо заточенного ножа. Делать это нужно тщательно и аккуратно, чтобы не повредить печатную плату данного светильника. Процесс пайки осуществляется с помощью нагретого электрического паяльника. Ленточные провода сначала следует лудить небольшим кусочком припоя для улучшения их адгезии. После лужения следует приступить к пайке. После подключения светодиодного модуля проверьте его работоспособность.

Если лента исправна, установите на разъем герметизирующую заглушку из клея или силикона.

Инструменты и материалы

Для выполнения паяного соединения светодиодного устройства необходимы определенные материалы.

• Светодиодное устройство необходимой длины, которое можно укорачивать только в местах, обозначенных производителем.
• Соединительные провода в цветной оплетке, что необходимо для того, чтобы электрические контакты не путались между собой. Сопротивление кабеля определяется характеристиками потребления светодиодного устройства, другими словами, сколько ватт электроэнергии потребляет 1 метр ленты. На каждый метр ленты должен приходиться провод с сечением не менее 0,2 мм.
• В качестве флюса для обработки поверхности проволоки используется канифоль, ЛТИ или СКФ. Флюс улучшает адгезию припоя и защищает рабочую поверхность в месте пайки от кислорода, который образует оксидный слой при контакте с нагретой медью.
• Оловянно-свинцовый припой для пайки.
• Если светодиодное устройство экранировано, то после соединения необходимо также загерметизировать место соединения. В других случаях в качестве изоляции может использоваться термоусадочная трубка, которая сжимается под воздействием тепла и плотно обматывает соединение между двумя частями ленты.

Помимо расходных материалов, для соединения светодиодных лент вам понадобятся инструменты:

• электрический паяльник с регулируемым уровнем нагрева;
• плоскогубцы или нож для зачистки соединительных проводов
• нагревательный прибор – это может быть строительный фен или пламя прикуривателя.

Когда все материалы и инструменты готовы, можно приступать к монтажу лент со встроенными светодиодными элементами.

Освещение светодиодной лентой

На практических примерах мы узнаем, как происходит монтаж светодиодных лент, взяв в качестве объекта различные потолочные плиты. В целом алгоритм такой работы более или менее одинаков:

1. Очистка и обезжиривание поверхности;
2. Снятие защитной пленки с ленты
3. Крепление ленты.

Профильные конструкции широко используются при создании сложных дизайнерских проектов. Они изготавливаются из пластика или алюминия. Для мощных светильников может потребоваться алюминиевая профильная конструкция. Лента крепится к ним либо с помощью собственной клеевой основы, либо с помощью дополнительной основы.

Помимо клея, существует несколько способов крепления ленты к основанию, например, специальные клипсы. Варианты крепления светодиодной ленты выбираются в каждом конкретном случае. С помощью профильных конструкций можно реализовать любую дизайнерскую идею.

Общие правила подключения

Перед покупкой светодиодной ленты рекомендуется ознакомиться с ее техническими характеристиками. Светодиодные ленты различаются по количеству светодиодов на метр изделия.

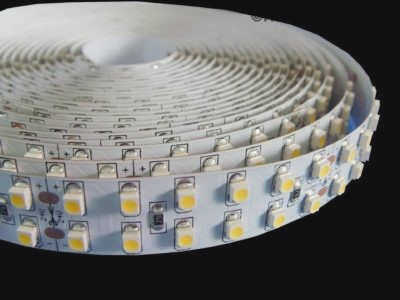

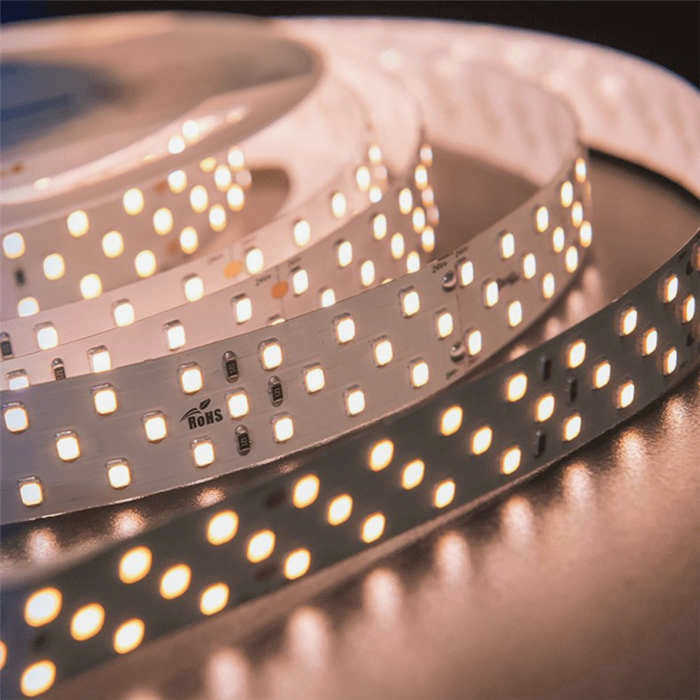

Этот параметр обязательно указывается в технических характеристиках на упаковке. Он напрямую влияет на качество освещения и необходимую мощность. Светодиодные элементы на ленте могут быть расположены в один или два ряда. Кроме того, существует разница в их защите – лаковое или силиконовое покрытие или полное отсутствие защиты.

Лента получает необходимое напряжение от источника питания 12 или 24 В. При покупке устройства определите потребляемое напряжение и приобретите соответствующий блок питания, который позволит подключить светодиодную ленту к 220 В.

Ниже приведены основные моменты, требующие особого внимания.

Всего необходимо учесть четыре ключевых момента:

Этого можно достичь, просто измерив длину освещаемой цепи в месте установки светодиодной ленты. При большей длине, чем стандартная длина рулона 5 метров, необходимо добавить запас на сращивание. На некоторых участках ленты можно сделать надрезы для сращивания. Их размещение зависит от количества светодиодов в устройстве.

В отличие от бытовых электроприборов и классических ламп, монтаж светодиодной ленты должен осуществляться с соблюдением полярности, так как она является полупроводниковым прибором. К счастью, лента не выйдет из строя, если ее подключить к неправильным полюсам на устройстве питания. В этом случае она просто не включится, и полюса на блоке питания необходимо поменять местами.

Коннекторы для светодиодных лент

Клещи VICHR 73/6/3/8 200 мм

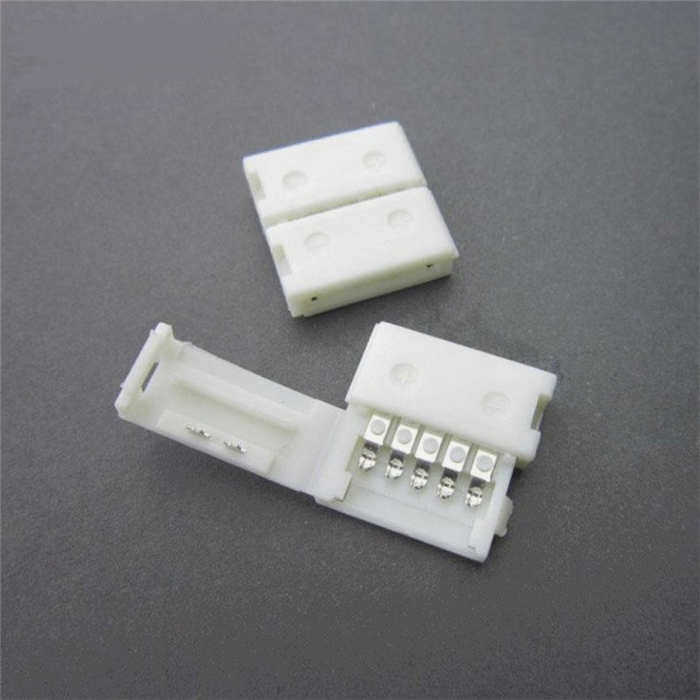

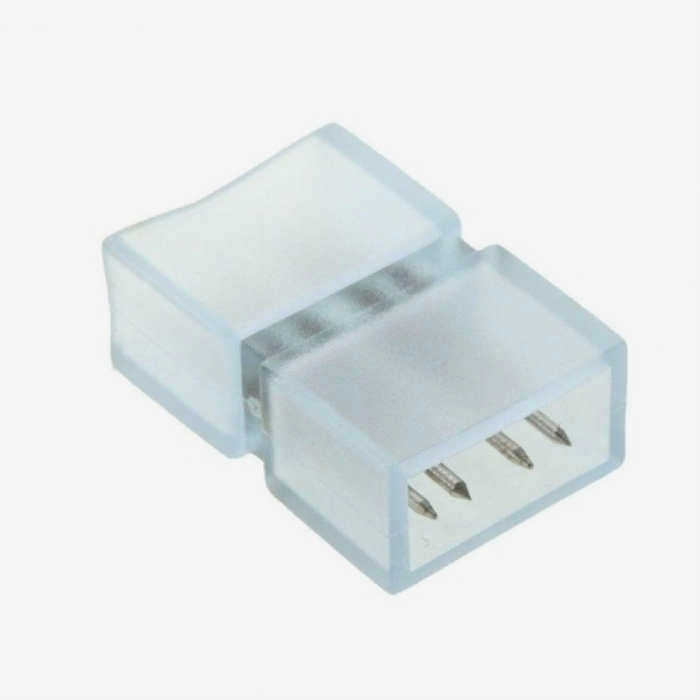

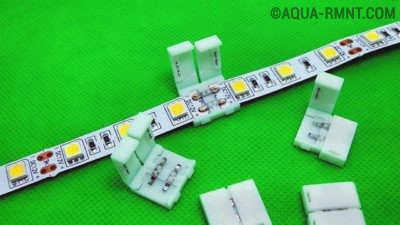

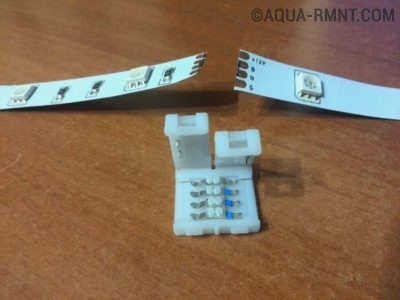

Светодиодные ленты необходимо соединять без пайки с помощью специальных коннекторов. Это пластиковые детали, которые зажимают ленты в местах контакта. Коннекторы имеют внутри проводящие вставки для обеспечения хорошего контакта между лентами.

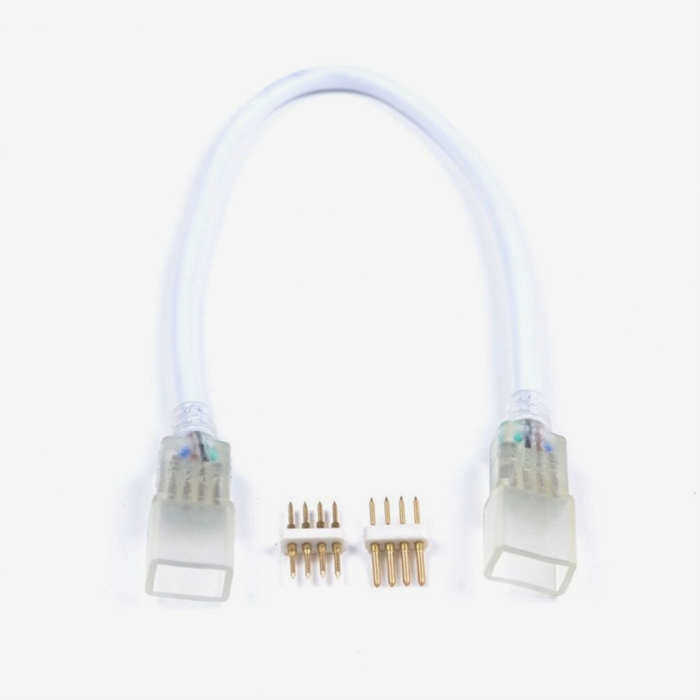

Соединители делятся на 3 типа:

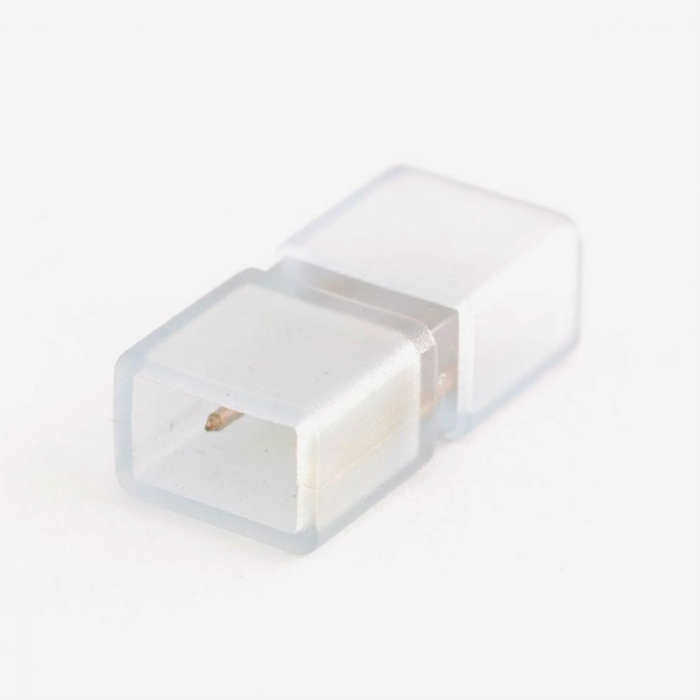

• Негнущиеся. Предназначены для прямого соединения.

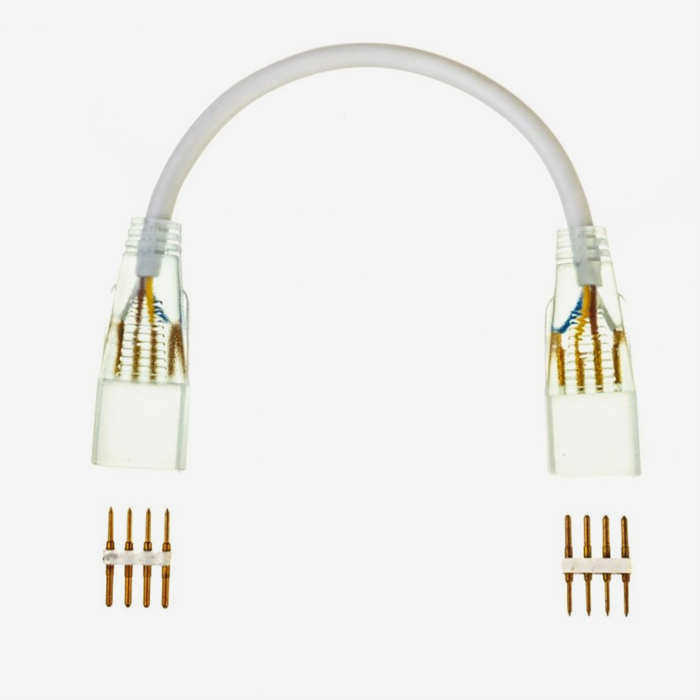

• С перегибом. Меняет направление ленты в месте установки.

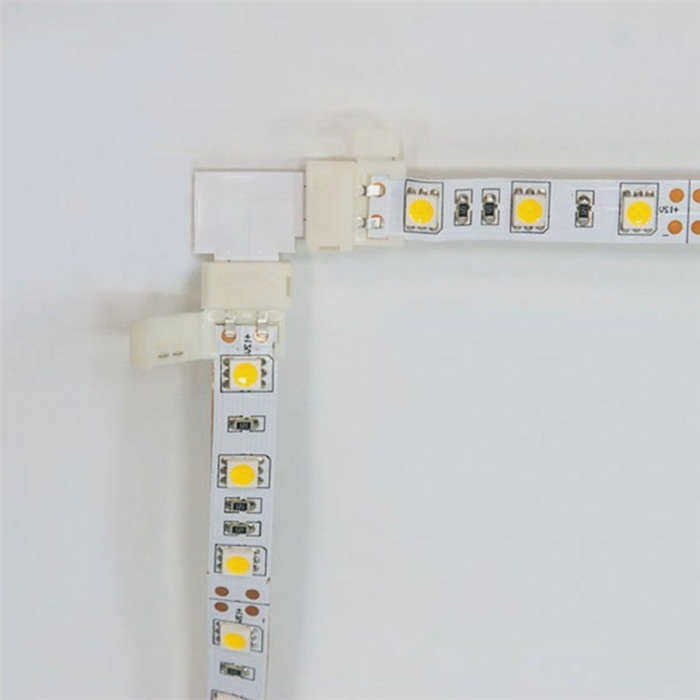

• Под углом. Соединение выполняется под прямым углом.

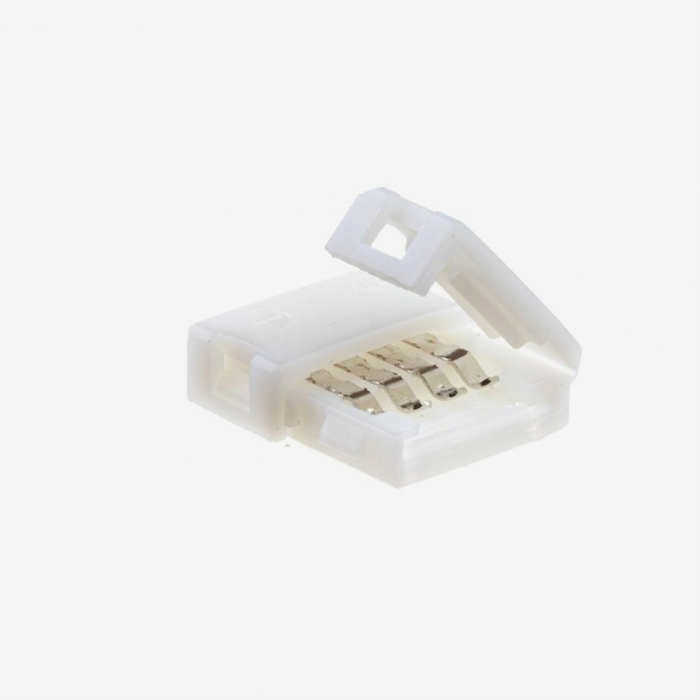

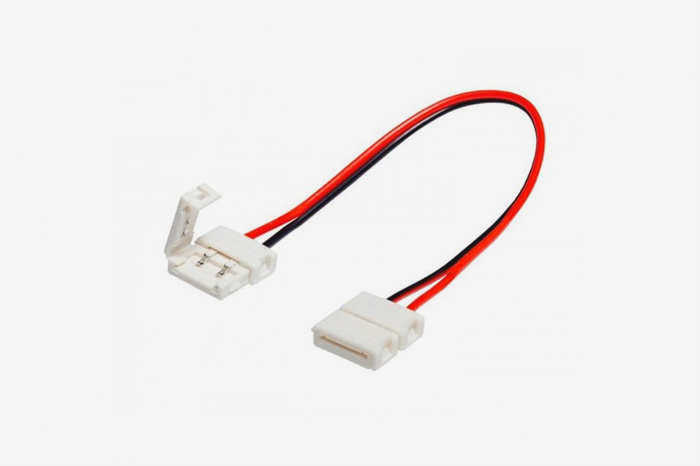

Соединитель

Чтобы использовать соединитель для ремешка, выполните следующие действия:

1. Подготовьте куски ленты необходимой длины. Длина ленты должна быть кратна 3 светодиодам. Ленты обычно маркируются на заводе, чтобы их можно было разделить.
2. Откройте крышку одного из разъемов и вставьте ленту так, чтобы контакты были обращены внутрь. Важно, чтобы контакты были плотно прижаты к площадкам внутри разъема.
3. Закройте крышку разъема.
4. Таким же образом подключите второй отрезок ленты.

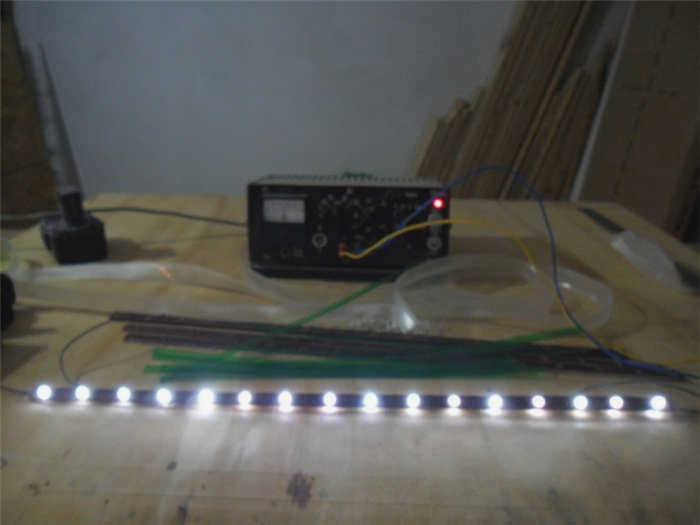

Подключение к источнику питания или контроллеру

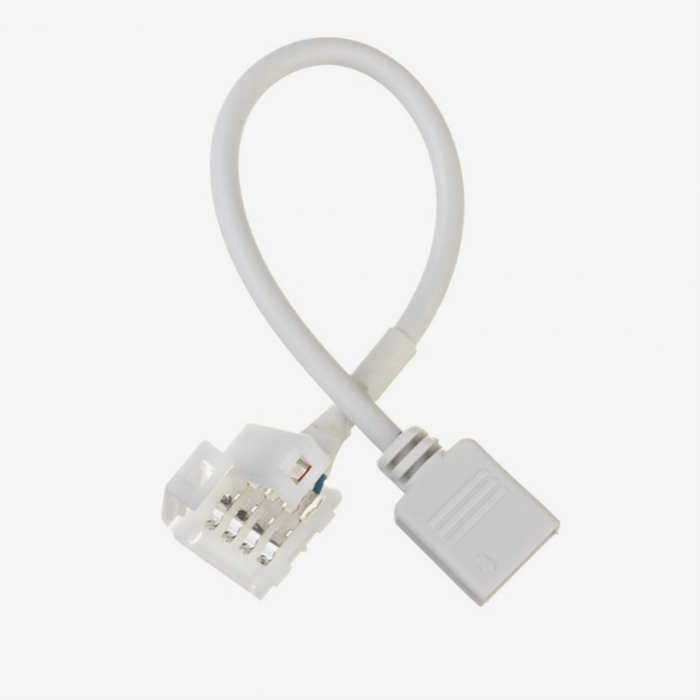

Для работы светодиодных лент обычно используется источник питания 12 В (контроллер). Заводские блоки питания обычно уже имеют разъем для подключения. Эти разъемы чаще всего подключаются без пайки по описанной выше методике.

Крестовая отвертка Xiaomi MJJXLSD002QW

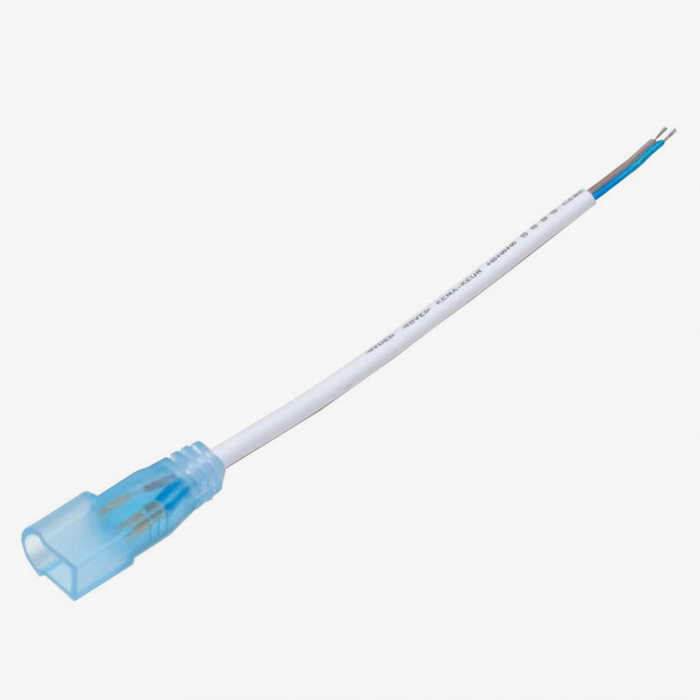

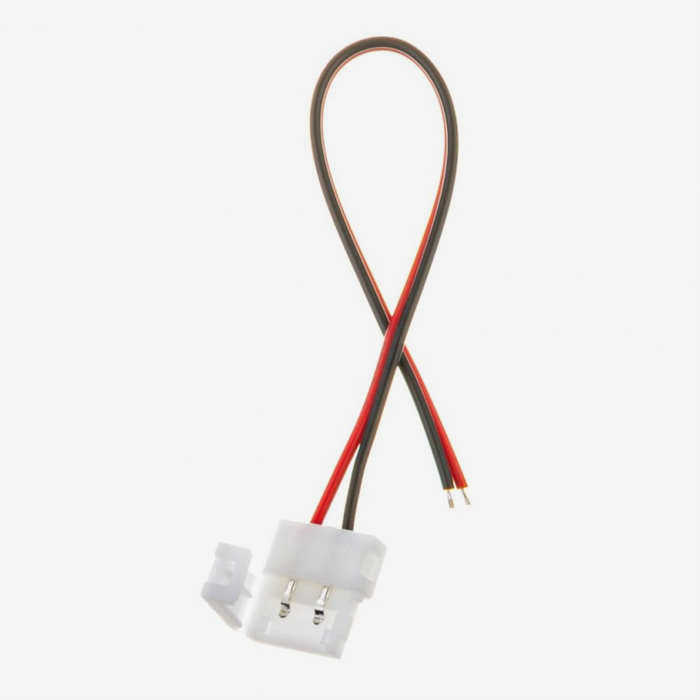

Если вы хотите подключить светодиодные ленты к блоку питания без разъема, вам придется самостоятельно изготовить провода для подключения.

Для этого вам понадобятся

• Провода необходимой длины;
• Разъем блока питания с винтовыми клеммами (если блок питания не имеет встроенного разъема);
• Разъем для подключения устройства к планке.

Порядок изготовления и подключения:

1. Поместите концы проводов в разъем и плотно защелкните крышку. В некоторых случаях может потребоваться использование обжимных клещей.
2. Снимите изоляцию с концов проводов и равномерно вставьте их в отверстия разъема питания. Затем закрепите провода винтовыми зажимами, крепко удерживая их на месте во избежание смещения.
3. Подключите подготовленный кабель к светодиодной ленте, соблюдая полярность.

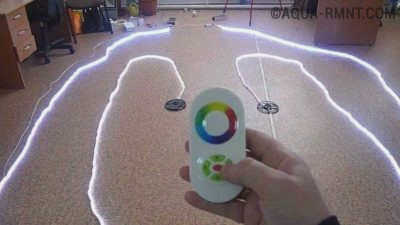

Для параллельного подключения рекомендуется использовать специальный контроллер. Если к ленте уже подведены провода, просто подключите их к источнику питания, соблюдая полярность, с помощью винтовых зажимов или пайки.
