Шаг 1. Вбейте гвоздь в доски под небольшим углом, но не до конца. Убедитесь, что гвоздь торчит примерно на сантиметр в задней части.
Особенности
В рекомендациях СНиП говорится следующая истина: соединение не должно провисать, если требуется непрерывная, неперекрывающаяся доска (или брус).. Проводится испытание стыка на нагрузку – после укладки несколько рабочих проходят вдоль стыка, если уклон крыши достаточно пологий. Нагрузка от нескольких человек – каждый весом 80-100 кг – имитирует снеговую и ветровую нагрузку на скат, под которым укладываются удлиняющие стропильные соединения.
Тщательные расчеты производятся перед установкой удлиняющей стропильной системы. Владелец дома во время строительства (или ремонта) не будет подвержен внезапному прогибу, провисанию крыши в местах соединений – что в конечном итоге приведет к необходимости переустановки несущих частей.
Стропила соединяются на дополнительном упоре. Она является продолжением одной из несущих стен и не является перегородкой. Например, это стена коридора, которая вместе с прихожей и тамбуром отделяет его от комнат и кухни-гостиной. Они, в свою очередь, выходят на разные стороны дома. Если дополнительные несущие стены отсутствуют в проекте и не предусмотрены, устанавливаются V-образные опоры из дерева или досок гораздо толще, чем те, что используются для стропил.
Простое соединение встык
Метод простого стыкового соединения позволяет наращивать стропила до любой длины с помощью закладных элементов. Закладные элементы берутся из демонтированной опалубки, которая больше не нужна для бетонирования поверхности. Остатки ранее установленных стропил также подходят для изготовления крепежных пластин. Вместо доски можно также использовать трехслойную фанеру. Чтобы построить стропила, выполните следующие действия.
- Подготовьте ровную поверхность достаточной длины. Положите на нее брус или доску. При распиливании используйте обрезки дерева, подложив их под себя так, чтобы циркулярная пила не касалась поверхности бетона.
- Распилите стык под углом 90 градусов. Такой угол обеспечивает идеально ровное соединение и предотвращает прогибание детали под весом обрешетки, крыши и людей, проходящих по ней во время обслуживания крыши. Не допускайте, чтобы доска или брус треснули или раскололись во время распиловки – работайте с особой осторожностью. Доска или брус, растрескавшийся во время распиловки, не будет прочным и надежным при значительных нагрузках.
- При необходимости обработайте напильником или отшлифуйте торцы древесины или доски – они могут быть разной ширины. Плотно прилегающие выступы являются причиной неплотного (вибрирующего) соединения, даже если установлены распорки.

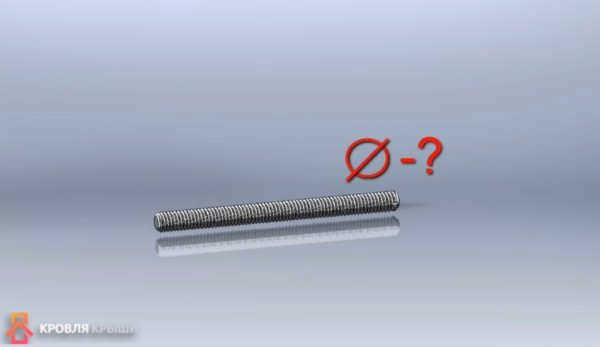

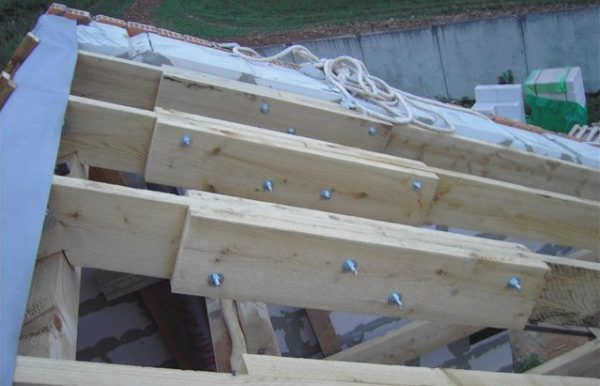

- Убедитесь, что доски или брус подходят друг к другу. Прикрепите к балке несколько обрезков досок, чтобы они служили распорками. Дюбель, соединяющий накладки со стропилом или брусом, должен быть не тоньше M12. Длина нахлеста в четыре раза больше ширины наращиваемой доски или бруса. При заметном уклоне крыши – когда скат (или несколько скатов) не параллелен горизонту – накладки должны достигать 10 ширин доски или бруса.
Несоблюдение этого требования может привести к слабой крыше без запаса прочности.
Сложность стропильной системы
Проектирование деревянной стропильной системы намного сложнее, чем любой металлической конструкции. Почему? Никакие две доски не обладают абсолютно одинаковыми прочностными характеристиками, на которые влияет множество факторов.
-
Каждая доска имеет разное количество сучков, среди которых есть здоровые и гнилые сучки. Одни сучки оказывают минимальное влияние на прочность, другие значительно ее снижают.

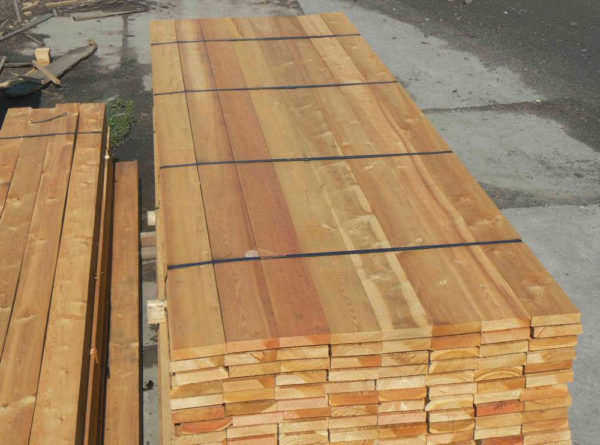

Количество сучков на досках варьируется

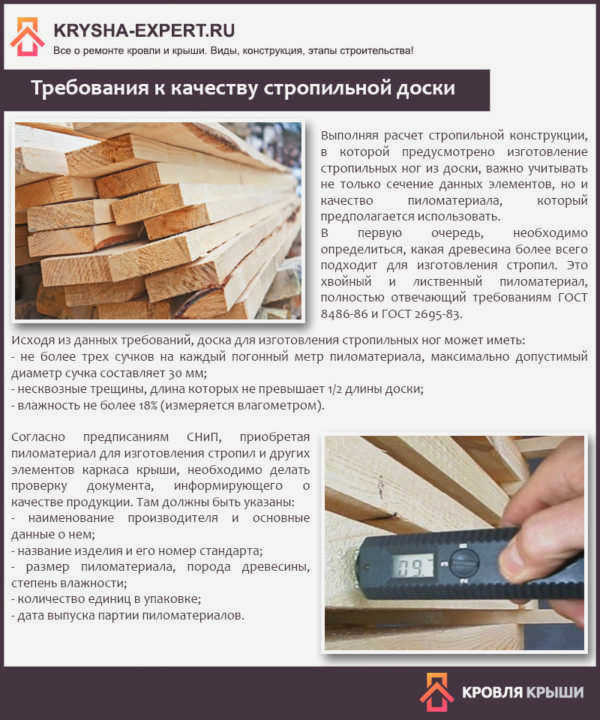

Требования к качеству стропил

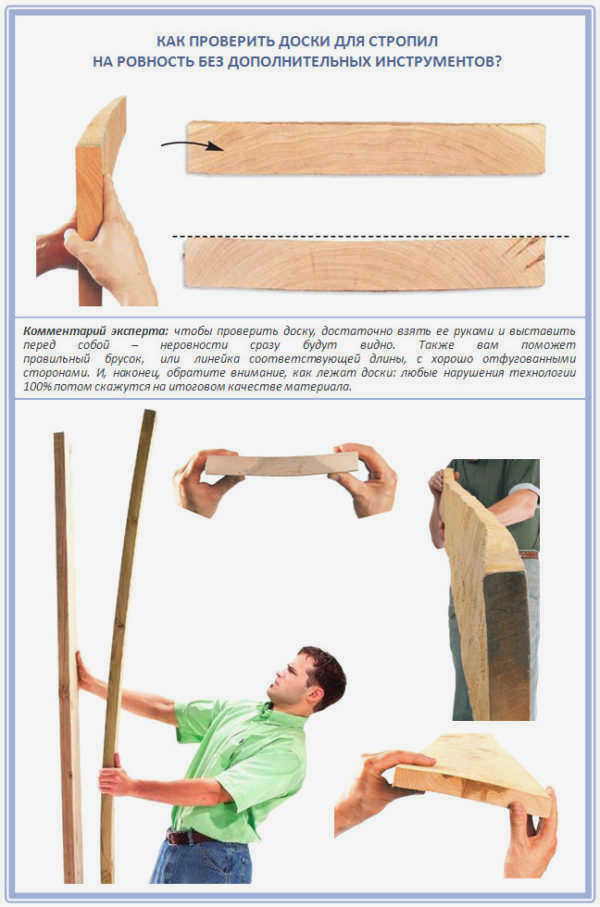

Как выбрать качественные доски для стропил?
Металл обладает одинаковыми свойствами, которые зависят только от марки стали. Расчет будет точным, погрешность минимальна. С деревом все гораздо сложнее. Чтобы минимизировать риск обрушения системы, необходимо иметь большой запас прочности. Большинство решений принимается непосредственно строителями на месте после оценки состояния древесины и учета особенностей конструкции. Практический опыт очень важен.
Фермы. Перекрытие с 2-х сторон в виде метровых досок 150х50.
Ц
Почему стропила должны быть соединены?
Существует несколько причин, по которым стропила должны быть соединены.
- Длина крыши превышает стандартную длину пиломатериалов.. Стандартная длина досок не превышает шести метров. Если угол наклона более крутой, доски необходимо удлинить.
- Во время строительства было оставлено много хороших досок длиной 3-4 м.. Чтобы уменьшить сметную стоимость здания и количество непроизводительных отходов, эти куски можно использовать для изготовления стропил, предварительно соединив их вместе.

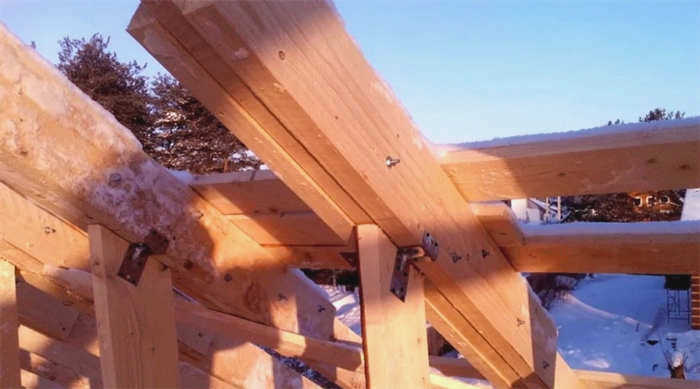

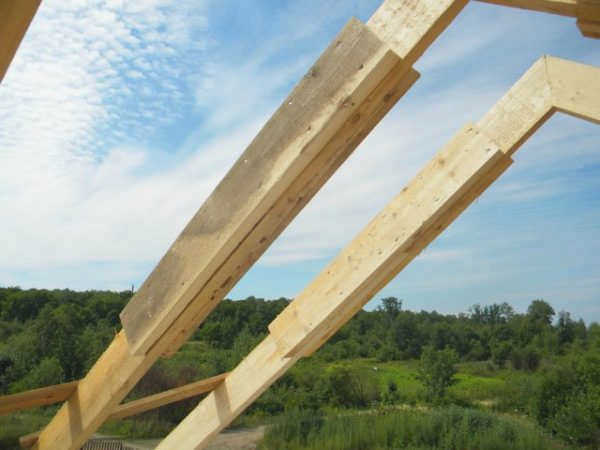

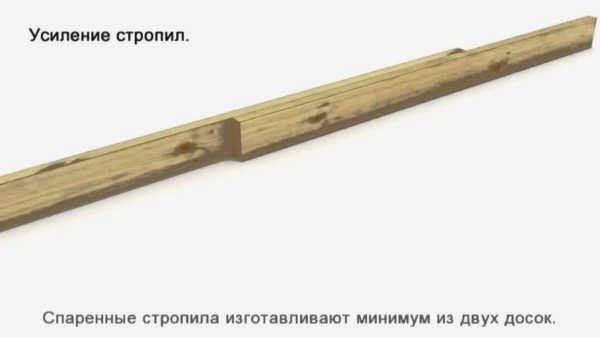

Соединение стропил
Важно. Помните, что прочность соединенных стропил всегда ниже, чем прочность полых стропил. Старайтесь, чтобы место соединения находилось как можно ближе к вертикальным опорам.
Расчет размеров стропил по длине и сечению для выбора подходящего пиломатериала
На этапе проектирования стропильной системы учитывается выбор пиломатериалов и их расположение в стропильной системе. От правильных расчетов зависит последующая укладка утеплителя, теплоизоляции и кровельного покрытия. Также важна несущая способность здания, устойчивость к атмосферным воздействиям и тектоническим влияниям. Поэтому к расчетам и выбору высококачественных пиломатериалов подходят ответственно.
Для расчета необходимой длины стропил необходимо определить угол наклона крыши и рассчитать ее высоту. Небольшие размеры дома позволяют использовать для создания стропильной конструкции сплошные доски и брус. Если угол наклона больше в большом здании, длины пиломатериалов может не хватить. В этом случае два куска бруса соединяются вместе, образуя стропильную конструкцию нужного размера с небольшим запасом.
Размер пролета между коньком дома и верхом стены соответствует длине стропила. Сечение стропил определяется величиной нагрузок и расстоянием между двумя соседними стропилами.
Вес крыши, например, из глиняной черепицы или асбестоцементного шифера, создает нагрузку на элементы. Такие материалы требуют большего сечения балок.
Пример:
- Длина бруса – 6 метров.
- Сечение торцевого элемента – 10х20 см.
- Расстояние между соседними балками – 140 сантиметров.

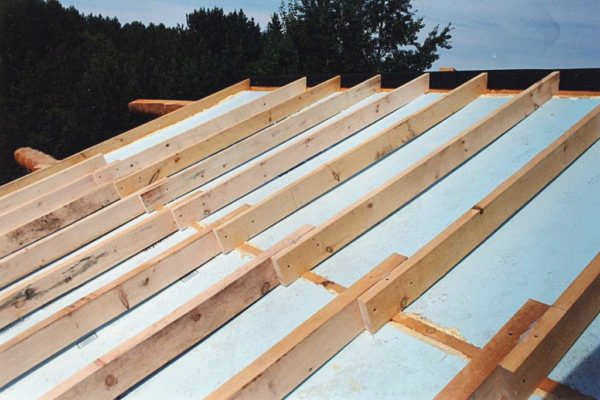

Схема стропильной конструкции
По периметру стены укладывается мауэрлат – брус, который берет на себя часть несущей функции, равномерно распределяя ее по несущим стенам. На него укладываются основания всех конструктивных элементов.
Укладывается обрешетка по всему зданию, эта же обрешетка будет поддерживать стропила в центре конструкции.
Поднимите фермы, которые будут держать конёк, и прикрепите их к мауэрлату.
Установите опоры конька на место, выложите конек и прикрепите к нему диагональные промежуточные стропила.
Закрепите конструкцию с помощью толкающих опор, упоров и каменной кладки.
Установите стропила, соблюдая проектное расстояние между каждым стропилом. Концы ног укладывают на кровельную плиту, а вершины распиливают и соединяют с помощью металлических соединителей на скошенных углах. На готовый фундамент укладывается гидроизоляция, изоляция и кровельное покрытие.
Правильное расположение и соединение пиломатериалов обеспечивает стабильность во время изоляции и монтажа крыши. Дальнейшая эксплуатация здания в значительной степени зависит от точного проектирования и правильно подобранных пиломатериалов.
Стропила со сращиванием предпочтительны для круто скатных крыш, где погодные нагрузки во много раз ниже, чем на плоских крышах. Плоские скатные крыши зимой испытывают нагрузку от снега, который оказывает давление на пиломатериалы под крышей.
Виды соединений древесины
Древесина, такая как балки, доски или блоки, чаще всего имеет определенный размер, но нередко для строительства может потребоваться материал большой длины, ширины или толщины. Поэтому для достижения необходимого размера используется несколько типов соединений – либо путем распила, с помощью специального оборудования, либо вручную по разметке.
При соединении досок небольшой ширины получается доска с размерами, необходимыми для производства. Существует несколько способов соединения панелей:
При этом способе соединения каждая доска При этом способе соединения каждая доска или обрешетка называется доской, а полученное соединение – стыком. Стык может считаться качественным только в том случае, если между стыками кромок соседних досок нет зазоров.
2) Соединение с помощью обрешетки: по бокам доски выбираются пазы, в которые вставляются рейки для соединения досок между собой. Толщина рейки и ширина самого паза не должны превышать 1/3 толщины используемой древесины.

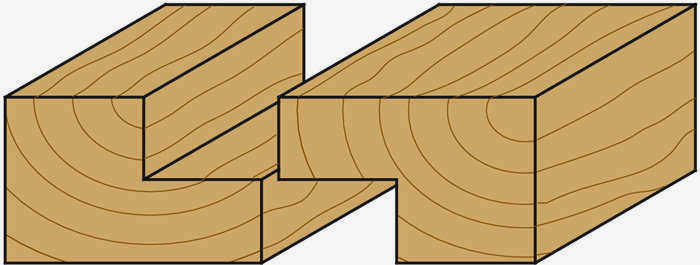

В стыкуемых рейках древесина может быть четвертована по всей длине. При этом способе четвертование не должно превышать 50% толщины самой доски.
4) Соединение в шпунт и паз (прямоугольное и треугольное), этот тип соединения предполагает наличие паза на одном краю делянки и паза на противоположном краю, который может быть прямоугольной или треугольной формы. Последний вариант не часто используется из-за более низкого уровня прочности. Этот тип соединения весьма незаменим и часто используется при производстве паркета. Недостатком этого соединения является то, что оно имеет самый низкий уровень экономии, из-за использования большего количества досок.
5) Соединение "ласточкин хвост", этот тип соединения в некоторой степени идентичен предыдущему варианту, но задняя часть здесь имеет трапециевидную форму, идентичную хвосту ласточкина хвоста. Отсюда и название этого метода соединения.
Как соединить доски с помощью клея
Очень популярным методом соединения досок и брусьев является продольное и поперечное склеивание. При соединении досок широкой стороной лицевая сторона может быть гладкой, хотя почти всегда используется профиль "шпунт-паз". Очень важно плотно подогнать доски, чтобы слой клея был как можно тоньше, так как только так можно добиться максимальной прочности. Иногда на пропитанные клеем края кладут небольшое количество хлопкового волокна для усиления сцепления.
Доски также можно соединить в профиль, но для этого с обоих концов необходимо сделать конусообразный пропил со смещением на половину зуба для разных частей. Это можно сделать в домашних условиях с помощью ручного фрезерного станка.
Для склеивания деталей используйте казеиновый клей или клей ПВА самой высокой концентрации, для увеличения прочности клея добавляется просеянная древесная мука. Поверхности покрывают клеем и дают высохнуть в течение 35 минут, затем помещают под пресс или сжимают зажимами. Такое соединение прочнее самой древесины и никогда не растрескивается вдоль шва.
Применение
Правильно и надежно соединить доску – значит обеспечить максимальную долговечность, важно соблюдать все рекомендации и использовать только качественные материалы. Видео в этой статье наглядно продемонстрирует некоторые варианты работы, а если у вас возникли вопросы или дополнения – пишите в комментариях.
Если внимательно рассмотреть массивную антикварную мебель или двери, то в глаза бросается красивая и однородная текстура: кажется, что изделие вырезано из одного большого куска дерева. Только при ближайшем рассмотрении можно увидеть отдельные доски, из которых состоит общая поверхность.
Читайте также: Как сделать сердце из коробки своими руками?
В прошлом мебель не делали из толстых досок, как сегодня. Просто плотники были более искусными. Они могли создать большую панель с идеально гладкой поверхностью из множества тонких досок. Хотя хорошо известно, что дерево живет своей довольно бурной жизнью, даже когда оно уже не укоренено в земле. Она подвергается воздействию температуры и влажности, а также механическим нагрузкам, которые могут заставить ее неожиданно проявить свой "характер".
Техника соединения досок таким образом, чтобы они долгое время оставались ровными и гладкими, называется стыковым соединением.
Внимательно рассмотрите каждую доску и сравните ее текстуру с текстурой соседних досок: волокна древесины каждой доски должны идти в противоположном направлении по сравнению с волокнами соседних досок. Таким образом, одна доска "перекрывает" другую.
Характер текстуры зависит от того, откуда была вырезана доска – из середины или из самой дальней части ствола. Доски можно укладывать по-разному: в одном случае поверхность будет выглядеть как срез одного ствола, в другом – смешивая доски между собой, можно создать необычный узор.
Но в любом случае при сборке доски следует укладывать рядом друг с другом, чтобы получился волнистый рисунок. Поэтому трудно добиться эффекта "целого дерева" при "блокировке" древесины на месте. Вы можете видеть чередование лицевой стороны (обращенной к сердцевине дерева) и обратной стороны (обращенной к коре) досок.
Правильный способ продольного соединения досок с помощью шпунта и паза
Планка обеспечивает усиление по всей длине и выполняет две функции: удваивает площадь поверхности соединения, покрытой клеем, так как он проникает в обе доски, придавая соединению дополнительную прочность, и, изменяя направление зерна доски и планок, увеличивает несущую способность соединения.
Использование фанеры
Для досок, которые должны быть очень тонкими, фанера является наиболее подходящим материалом. Если взять, например, доску из массива дерева, то волокна в доске и брусьях будут параллельны. Это обеспечит высокую прочность соединения, но сама доска не выдержит нагрузки и сломается, если доски начнут прогибаться. Можно использовать доску с поперечным направлением волокон. Она выдерживает нагрузку досок и обеспечивает большую прочность соединения, но эти полосы ограничены по длине и очень ненадежны при продольных нагрузках. Многослойная фанера компенсирует недостатки плит из цельной древесины, обеспечивая прочность.
Альтернативой рейкам являются шпунты, которые приклеиваются на расстоянии 10-20 см друг от друга. Сначала в одной доске просверливается отверстие для дюбелей, а затем специальным маркером отмечается положение дюбелей на другой доске.
Левая полоса длиннее, средняя – толще, чем нужно, а правая – правильная. Она должна быть короче, чем общая высота паза, чтобы оставалось место для клея.
Слепое соединение с использованием фанерной доски. Обшивка полностью скрыта, а доски на торцах сохраняют свою целостность.
Без стыковки
