Газовые горелки всех типов характеризуются высокой температурой, превышающей 1 000 °C в рабочей камере. При установке газовой горелки в банной плите необходимо следить за тем, чтобы пламя не касалось стен.
Типы газовых горелок для нагревательных плит: Варианты и возможности установки плиты
Переоборудование кирпичной или металлической плиты на газ – процесс непростой и требует серьезной проработки всех компонентов. Важно выяснить, какие типы горелок для газовых плит идеально подходят, а какие устанавливать не стоит. Ведь результат должен в точности соответствовать вашим требованиям.
Казалось бы, выбор модели можно доверить инженерам-газовикам, и именно им предстоит модифицировать конфорку и установить саму горелку. Но где гарантия, что оборудование, которое вам предлагают установить, будет иметь необходимые рабочие параметры и желаемую функциональность?
В этой статье мы расскажем вам, как разобраться в типах газовых горелок и основных принципах их установки и работы, чтобы вы могли сделать осознанный выбор, какой прибор установить в вашем отопительном приборе.
Плюсы и минусы использования горелки для отопления

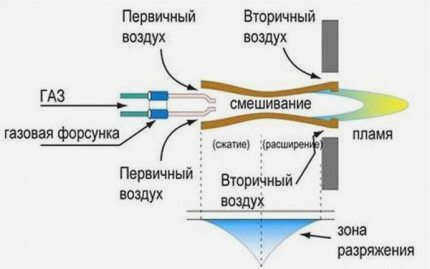

Газовая горелка – это устройство, которое смешивает воздух с природным или сжиженным газом и подает смесь в выходное отверстие для создания факела и распространения пламени. Она обеспечивает эффективное сгорание и регулирует процесс горения.
Преимущества использования газовых горелок для нагрева кухонных плит
- Простота эксплуатации. Газовые горелки значительно упрощают процесс нагрева кухонных плит за счет отсутствия необходимости подготовки твердого топлива и постоянного поддержания горения.
- Возможность контролировать процесс нагрева. Простые модели, без автоматики, должны выключаться самостоятельно, как только температура достигнет необходимого уровня, оставляя гореть только фитиль. Горелки с дистанционным управлением значительно облегчают жизнь, более точно устанавливая температурный режим.
- Гарантия безопасности. Автоматические форсунки имеют защиту от перегрева, перекрывая подачу газа в случае плохой тяги или отсутствия пламени.
- Минимальное засорение дымохода. Плановый осмотр дымохода проводится раз в год, больше в качестве профилактической меры – сажи в дымовых газах не так много.
Переход от отопления твердым топливом к отоплению газовыми горелками значительно упрощает жизнь и высвобождает массу времени для более интересных и полезных занятий.
Газовые горелки предназначены для отопления частных домов, бань и промышленных зданий – при выборе типа оборудования необходимо учитывать назначение
Основным недостатком переоборудования газогорелочной плиты является не очень высокая энергоэффективность. Большой расход топлива особенно заметен, если система газового отопления в загородном доме была спроектирована дилетантом.
Газовая горелка – что это такое, принцип работы, особенности
Газовая горелка – это специальное устройство для сжигания природного газа и передачи полученной тепловой энергии в отопительный контур, водяной бак или металлический теплоприемник для обогрева помещения. Таким образом, потенциальная энергия газообразного вещества преобразуется в тепло, которое, в свою очередь, используется для отопления или нагрева воды в домашних условиях. Поэтому данный тип установок используется в саунах или бытовых плитах, а также в отопительных котлах.

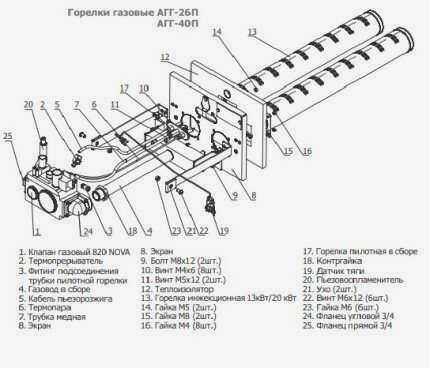

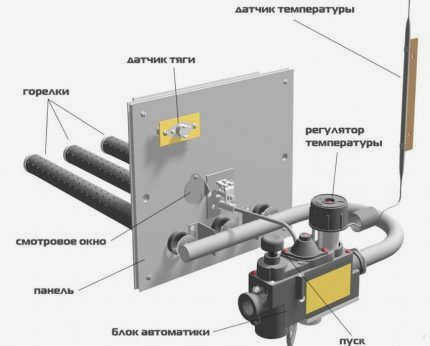

Независимо от спецификации и назначения, газовые горелки состоят из следующих основных компонентов:
- Форсунка – компонент, непосредственно подающий газ в камеру сгорания.
- Устройство зажигания – генерирует искру для воспламенения топлива.
- Датчик пламени – контролирует наличие и стабильность пламени.
- Блок автоматики – контролирует уровень нагрева и другие уставки, влияющие на работу прибора.
Классический вариант этой горелки нагревает корпус печи напрямую – то есть, когда для создания огня используется газ, а не дрова. Однако часто возникает необходимость эффективного нагрева воды или обогрева смежных помещений. В этом случае прибор подключается к баку или отопительному контуру.
Принцип работы
На примере отопительного прибора принцип работы газовой горелки сводится к следующему алгоритму:
- Как только температура теплоносителя в радиаторах опускается ниже установленного значения, датчик температуры фиксирует ситуацию и посылает сигнал на специальный блок управления.
- Открывается газовый клапан.
- Система зажигания активируется одновременно с подачей топлива в форсунку.
- В камере сгорания образуется пламя, которое нагревает нагревательный контур.
- Когда теплоноситель достигает заданного уровня нагрева, датчик температуры подает обратную команду на отключение подачи газа и тушение горелки.
Типы газовых горелок
Современные типы газовых горелок классифицируются по следующим критериям:
По регулированию мощности они подразделяются на:
- Одноступенчатые.
- Двухступенчатые.
- Полностью регулируемые.
По способу подачи воздуха в камеру сгорания приборы делятся на:
- Атмосферные.
- С наддувом.
- Диффузионно-кинетические.
По модификации системы зажигания устройства делятся на:
- Электронные.
- Электронное зажигание – ручное зажигание или зажигание с помощью пьезоэлектрического элемента.
Несмотря на то, что технические характеристики устройств идентичны, они могут отличаться по конструкции и применению.
В зависимости от назначения, применения и установки в конкретном типе прибора, горелки делятся на 3 основные разновидности:
- Для банных плит.
- Для отопительных котлов.
- Универсальные.
Рассмотрим функции каждой разновидности более подробно.
Регулировка мощности
Прежде всего, рассматриваемые устройства делятся на 3 основных подтипа по возможностям регулирования тепловой мощности:
- Одноступенчатые. Характеристики газового потока не меняются. Только поток включается и выключается с помощью реостата.
- Двухступенчатый .. Прибор автоматически переключается в экономичный режим, когда рабочее тепло не требуется, а только для поддержания достигнутого уровня.
- Непрерывное управление. Мощность горелки может изменяться от 10 до 100%.
ИНФОРМАЦИЯ! Значение мощности горелки является самым важным фактором выбора. Эта величина определяется как определенное количество топлива, сжигаемого за определенную единицу времени.
Особенности самодельных газовых плит
Газовая плита отличается от дровяной тем, что в качестве топлива в ней используется газ. Поэтому вместо окна для дров в этом приборе имеется полость для горелки. Однако газовую банную плиту можно сделать и своими руками.

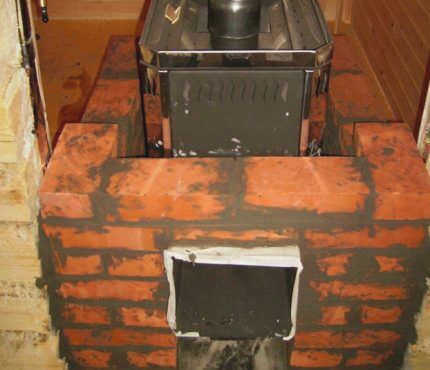

Металлические банные плиты часто облицовывают кирпичом. Цель такой футеровки – увеличить теплоотдачу. Кроме того, металлическая конструкция с кирпичной облицовкой остывает гораздо медленнее.

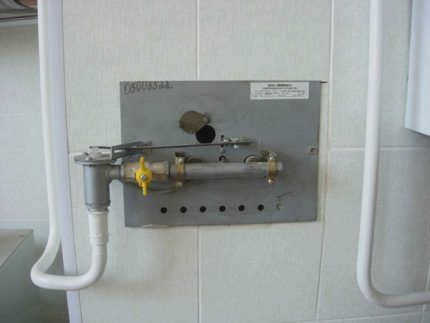

Большинство газовых плит имеют следующую конструкцию. В корпусе прибора установлена атмосферная или наддувная газовая горелка. Топливо подается через шланг или газовую трубу, которая герметично закрыта.
В верхней части самодельной газовой плиты имеется закрытый нагреватель или открытый каменный поддон, который нагревается горелкой, и ручка, отводящая продукты сгорания.
Если вы устанавливаете самодельный нагреватель, не забудьте установить термостат и предохранитель, который перекроет подачу газа, если горелка погаснет. Газовая камера, содержащая горючий газ, обычно располагается под каменным поддоном.
К преимуществам бытовых газовых плит для бани относятся:
- компактность, так как в газовых плитах нет очага и зольника;
- быстрый нагрев до необходимой температуры
- экономное использование ресурсов;
- отсутствие необходимости в постоянном уходе за прибором;
- Если установлен бак для воды, то можно также нагревать воду.
К недостаткам относится необходимость наличия источника газа. Например, если сауна находится за городом в районе, где нет газа, некоторым владельцам придется покупать газовые баллоны или устанавливать мини-газгольдер. Однако преимущество этого способа заключается в том, что не требуется разрешения.
Газовая плита с баллоном
Чтобы самостоятельно построить работающую газовую плиту для сауны, вам потребуется приобрести и собрать следующие материалы:
- Приобретите атмосферную горелку в магазине "Сделай сам" или в магазине газового оборудования.
- Найдите старый, но не ржавый газовый баллон. Подойдет также новый газовый баллон, труба большого диаметра или лист толщиной от 8 до 16 миллиметров.
- Для основания каменки вам понадобится толстый металл, например, тормозной диск автомобиля. Он прослужит по крайней мере несколько лет.
- Газовая труба диаметром 5 сантиметров и длиной около 3 метров.
- Труба диаметром 10 сантиметров, которая будет использоваться для выпуска газов.
- Медные или бронзовые детали для соединения частей.
- Кроме того, потребуются следующие инструменты: шлифовальная машина, сварочный аппарат, дрель, измерительные инструменты.

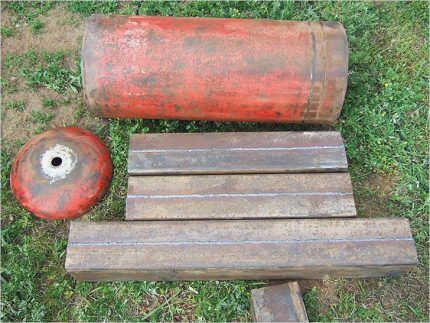

После того как все инструменты собраны, отрежьте винтом край цилиндра так, чтобы диаметр среза был равен внешнему размеру тормозного диска. Затем, используя сварку или дрель с шурупами, прикрепите диск к цилиндру.
Следующий шаг – подготовка магистрали подачи воздуха. В трубе диаметром пять миллиметров необходимо просверлить около десяти отверстий диаметром пять миллиметров.
В нижней части цилиндра также просверливается отверстие диаметром около 55 миллиметров. Целая, то есть непросверленная, часть трубы диаметром пять сантиметров должна выступать из цилиндра примерно на два метра. Она должна быть приварена к цилиндру.
Сначала нужно вырезать заготовки шлифовальным станком в соответствии с эскизом. Затем все части необходимо сварить вместе с помощью сварочного аппарата. Все сварные швы также должны быть заварены после завершения этих процедур. С этой задачей прекрасно справляется та же шлифовальная машина.
Соблюдение требований контролирующих органов
Горелка для банной плиты, сделанная своими руками, должна иметь сертификат пригодности от Ростехнадзора. Кроме того, требуется специальное разрешение на эксплуатацию. Если в качестве топлива используется сетевой газ, это должно быть согласовано с газоснабжающей организацией.
К установке атмосферной модели в сауне предъявляются следующие требования:
- минимальный объем бани 12 м 3 ;
- надлежащая вентиляция;
- соблюдение мер пожарной безопасности;
- Верхняя часть дымохода оснащена искрогасителем;
- Хороший контроль тяги;
- Труба изолирована от потолка и крыши.
Баллоны можно разместить в специальном металлическом шкафу, который находится отдельно от сауны. Газовые баллоны размещаются в подземном резервуаре на расстоянии более 5 метров от сауны. Соединительные трубы должны быть проверены на герметичность специалистом. Они изготавливаются из стали, меди и других негорючих материалов.
К трубопроводам, ведущим к плите сауны, и к месту установки баков предъявляются особые требования, установленные пожарными органами. Те, кто игнорирует правила, скорее всего, будут оштрафованы, что сведет всю экономию в минус.
Как показывает практика, лучше не устанавливать домашнюю горелку без разрешения уполномоченных органов. Это слишком рискованно с точки зрения безопасности.
Получив разрешение на использование и все инструкции, убедитесь, что горелка самодельной банной плиты находится в рабочем состоянии. Периодически проверяйте горелку и соединения труб на предмет утечек. При необходимости прочистите дымоход и укрепите изоляцию.
Резюме и полезное видео по теме

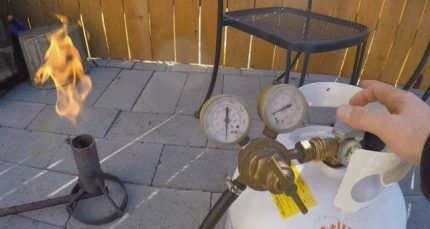

Простая демонстрация простой самодельной дровяной горелки для сауны с газовым баллоном:
Автоматически управляемая газовая горелка, требующая высокого уровня мастерства при изготовлении:
Заводская автоматика SABC для газовых горелок, питающихся топливом от сети или стационарного источника:
Сделать самостоятельно простейшую газовую горелку для бани, которая прослужит долгие годы, совсем не сложно. Не тратьте время на проверку надежности конструкции. Соблюдайте правила установки и хранения автономных источников газового топлива.
Установка горелки с автоматикой для контроля горения и безопасного отключения в нештатных условиях потребует определенных знаний и навыков. Если вы не уверены в своих навыках, лучше приобрести готовое изделие.
Вы уже изготовили газовую горелку и установили ее в своей банной печи? Есть ли у вас практический опыт отопления сауны бытовой горелкой и подготовки разрешительной документации, подключения горелки к газовой сети? Поделитесь им, расскажите о важных моментах, опубликуйте свои комментарии и фотографии ниже.
