Как в ванной спрятать трубы под плитку

Декоративный короб делается в несколько простых шагов:

Трубы в ванной: разбор схем скрытых и открытых трубопроводов

Планируете капитальный ремонт ванной комнаты? На их прокладку обычно уходит много времени и денег. Будет обидно, если вскоре после этого в одной из них произойдет протечка или возникнут серьезные проблемы. Чтобы этого не произошло, неплохо не только иметь представление, но и знать основные принципы прокладки трубопроводов в ванной комнате.

Многие люди, даже начинающие домашние мастера, готовы выполнить сантехнические работы самостоятельно. И это вполне реально – прокладка труб в ванной комнате или подключенном санузле может быть выполнена самостоятельно, так как новые технологии и материалы делают монтаж и обслуживание инженерных систем намного проще.

В этой статье речь пойдет о принципах прокладки труб в ванной комнате. Мы объясняем различия между скрытой и открытой прокладкой и рассказываем, как построить сеть самостоятельно. Мы представляем тематические фотографии, диаграммы и видеоролики, чтобы помочь вам лучше понять тему.

С чего начать?

Не следуйте примеру тех, кто предпочитает делать все "на глаз". Начните с электрической схемы. Это может показаться ненужным или даже слишком сложным, но, тем не менее, это необходимо.

Она поможет вам определить оптимальное расположение каждого сантехнического прибора, подобрать необходимые детали и компоненты для труб и определить их расход.

Для начала стоит составить список сантехнических приборов, которые будут размещены в ванной комнате. Важно знать, что если туалет и ванная комната в доме раздельные, то план распределения следует составлять для обоих помещений. Это связано с тем, что их соединения взаимосвязаны и не могут быть установлены отдельно.

После составления списка фитингов следует обратить внимание на то, какие трубы должны быть подключены к каким фитингам.

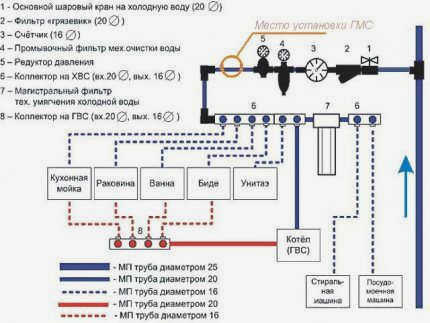

Правильный план трубопровода в ванной комнате должен учитывать сантехнические приборы, запорную арматуру, счетчики и другие компоненты системы (+)

Следующие советы могут оказаться полезными:

• Любой тип ванны или душевой кабины. Подключение холодной и горячей воды и сантехнических приборов.
• Раковина-мойка. Подключена канализация, проточная горячая и холодная вода .
• Биде. Подключен к трубам горячей и холодной воды и канализации.
• УНИТАЗ .. Подключен к холодной воде и канализации.
• Стиральная машина .. Подключение к канализации и холодной воде.

Следующий шаг – нарисовать базовую схему для будущего проекта. Для этого производятся точные замеры помещения и на основе этих замеров рисуется схема. Лучше всего это делать на чертеже с размерами в масштабе.

Требования к материалам для уплотнения труб

Первое, что необходимо сделать перед герметизацией труб в ванной комнате, – это выбрать подходящий материал.

При выборе материала для труб в ванной комнате не следует руководствоваться исключительно эстетическими соображениями.

Руководствоваться этими критериями при выборе материала не совсем правильно:

• Легкость. Для того чтобы конструкция не загромождала и без того ограниченное пространство, необходимо выбирать материалы, для которых не нужно сооружать тяжелые каркасы. Можно использовать простые деревянные рейки или металлические профили.
• Устойчивость к влаге. Высокий уровень влажности – обычное явление в ванной комнате. Материалы, используемые для ее отделки, непременно будут подвержены ее воздействию. По этой причине следует предпочесть варианты, которые не впитывают влагу и не деформируются, когда она оседает на поверхности.
• Устойчивость Устойчивость к химическим веществам. Поддержание чистоты в ванной комнате проблематично без использования бытовой химии. Во время генеральной уборки должны быть обработаны все вертикальные и горизонтальные поверхности. Поэтому материалы, используемые для уборки, должны выдерживать прямой контакт с бытовыми чистящими средствами.

Декоративные панели МДФ, стеновые панели из пластика, влагостойкий гипсокартон идеально подходят для скрытия коммуникаций в туалете.

Декоративные оргалитовые панели, покрытые меламиновым ламинатом, гипсокартон 3D также будут отлично смотреться в облицовке стен.

Возможные способы маскировки

Существует множество вариантов, когда речь идет о маскировке труб в ванной комнате. Они различаются по форме и назначению конструкции, а также по типу используемых материалов. Ниже перечислены наиболее популярные из них.

Фотогалерея
Фото из

Маскировка труб в ванных комнатах, туалетах и общих санузлах – самый разумный способ скрыть непривлекательные соединения

Конструкции, построенные вокруг труб, прекрасно скрывают места подключения труб к центральным магистралям.

Воздуховоды, популярные в квартирах и частных домах, прекрасно скрывают трубы, а также места подключения запорной и регулирующей арматуры.

Скрывающие конструкции строятся для обеспечения беспрепятственного доступа для проверки счетчиков и обслуживания компонентов системы.

Скрывающие конструкции для коммуникаций строятся в основном для защиты и сокрытия водопроводных труб и компонентов системы водоснабжения.

В общих санитарных узлах канализационные трубы и места подключения сантехники герметизируются.

Системы вентиляции и кондиционирования воздуха должны быть герметизированы и защищены от влаги.

Санитарные узлы и ванные комнаты, спроектированные комплексно, оснащаются комплексной служебной маскировкой, которая планируется в соответствии с планом. В крайнем случае, составляется план.

Оборудованная ванная комната
Декорирование мест соединения
Как замаскировать фитинги
Сервисный люк для счетчиков
Варианты маскировки водопроводных труб
Скрытие и защита канализационных стояков
Гипсокартонные каналы для вентиляции
Комплексная система для скрытия коммуникационных линий

Способ 1. конструкция короба из гипсокартона

Гипсокартон – практичный и простой в использовании материал, с помощью которого можно легко решить многие проблемы внутренней отделки и перепланировки помещений. Этот материал также полезен для эстетической маскировки труб в туалетах и ванных комнатах.

Преимущества маскировочного короба

В дизайне современных ванных комнат такие конструкции часто используются для маскировки одной или нескольких труб, поскольку короба обладают рядом неоспоримых преимуществ.

Короб для труб, изготовленный из пластиковых панелей или гипсокартона, поможет облагородить интерьер ванной комнаты. Такой дизайн подойдет для любой ванной комнаты.

Для таких конструкций характерны

• Аккуратный внешний вид, который достигается благодаря использованию высококачественных материалов для производства и дизайна конструкции.
• Простота установки. Система может быть установлена не только для полного ремонта, но и в косметических целях, так как короб можно установить даже поверх существующей отделки.
• Он обеспечивает легкий доступ к трубам, позволяя не только снимать показания счетчика, но и следить за состоянием труб и, при необходимости, производить ремонт приборов и коммуникаций.
• Бокс можно комбинировать с сантехникой для унитаза, полками и прочим, что позволяет оптимально использовать пространство даже в небольшом помещении.

Тщательно спроектированный и отделанный душевой бокс может стать привлекательным элементом ванной комнаты, сочетая в себе функциональность и эстетику.

Выбор строительных материалов для установки

Чтобы построить домик, сначала необходимо возвести каркас, который затем обшивается облицовочным материалом и часто дополнительно отделывается, например, плиткой. Каркас изготавливается из оцинкованных металлических рельсов (вертикальных и горизонтальных).

В качестве облицовки могут использоваться различные виды строительных материалов, которые должны обладать рядом характеристик, а именно:

• Влагостойкость. Короба используются в ванных комнатах, где высок процент водяного пара.
• Легкость и небольшая толщина. Эти факторы определяют как удобство монтажа, так и размеры готовой конструкции: слишком плотные стены могут "отнимать" значительное пространство.
• Экологичность. Такие конструкции не должны выделять токсичных веществ или обладать выраженным аллергенным эффектом.
• Эстетичный внешний вид или возможность дополнительной отделки.

Для облицовки чаще всего используются следующие варианты материалов.

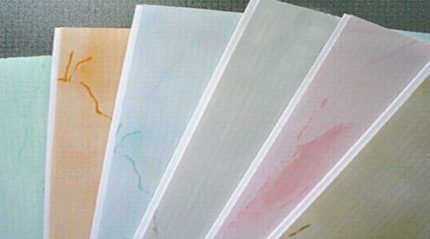

Вариант № 1: пластиковые панели (ПВХ)

Полимерные панели эстетически привлекательны. Они выпускаются в широкой цветовой гамме, что позволяет выбрать отделку, идеально соответствующую цветовой гамме вашей ванной комнаты.

В строительных магазинах можно найти полимерные панели различных цветов и оттенков. Помимо красивого внешнего вида, они также прочны и долговечны.

Помимо эстетических качеств, панели ПВХ обладают отличными эксплуатационными характеристиками:

• отличная водостойкость;
• устойчивость к деформации и механическим повреждениям;
• долговечность: гибкий и прочный пластик способен прослужить долгие годы;
• простота очистки: загрязненные элементы достаточно протереть влажной тряпкой;
• простота монтажа: для работы с этим материалом не требуется специальных профессиональных навыков или оборудования;
• доступность: панели ПВХ – бюджетный отделочный материал с невысокой стоимостью;
• быстрота ремонта: поврежденные элементы можно удалить, не разрушая весь короб;
• компактность. Панели очень тонкие, поэтому они не занимают много места, что очень важно для небольших помещений.

Как спрятать трубы в пол?

Сантехника под полом – еще один способ добиться идеального дизайна и сэкономить место в ванной комнате.

Но в отличие от настенной установки, она не ослабляет конструкцию здания, поэтому нет никаких ограничений.

Однако следует обратить внимание на два момента:

• Потолок в ванной комнате должен быть достаточно высоким, так как "пирог" пола будет толще, чем обычно.
• Уровень пола в ванной комнате в конечном итоге должен быть ниже, чем в соседней комнате (на случай протечки).

Читайте также: Ремонт ванны своими руками с помощью жидкого акрила или вкладыша: видео-инструкция

Трубы в стяжке должны быть проложены так же, как и в стене – в теплоизоляционном рукаве или гофрированной трубе, чтобы обеспечить тепловое расширение. Обратите внимание, что подача горячей воды в трубу под полом возможна только при полностью сухой стяжке. Пренебрежение этим правилом приведет к растрескиванию поверхности пола.

Требования к монтажу такие же, как и для стен: внутри строительной конструкции не должно быть съемных швов.

Альтернативные методы маскировки

Описанные выше варианты не исчерпывают всего списка методов, с помощью которых можно сделать трубы в ванной комнате невидимыми.

Существует еще несколько способов, возможно, не столь эффективных, но чрезвычайно простых в исполнении, а также весьма оригинальных.

Вот несколько предложенных альтернатив:

1. Фретворк: Для реализации этого метода не нужно быть высококлассным художником или скульптором. Лепнина доступна практически каждому, тем более что ее можно легко обработать. Она не только маскирует трубы, но и служит прекрасным украшением ванной комнаты. Важным преимуществом лепнины является то, что ее можно легко демонтировать, а после проведения всех необходимых ремонтных работ трубы так же легко установить на место.
2. Мозаика: при относительно большом диаметре трубы можно просто наклеить любой материал, подходящий по цвету к отделке стен.

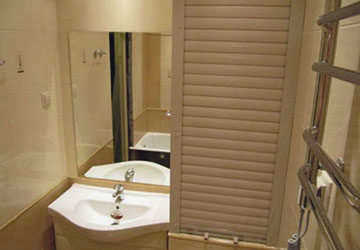

3. Установка рулонных штор – очень интересный способ декорирования помещения, который в настоящее время набирает популярность. Вертикальные рулонные шторы могут подниматься и опускаться вручную или с помощью электропривода; такие модели стоят несколько дороже. Преимущества такого способа маскировки очевидны: устройство устанавливается очень быстро, оно полностью закрывает носитель информации, и полный доступ к нему можно получить одним движением.
4. Установка металлических решеток – довольно оригинальное и в то же время элегантное украшение. Решетки устанавливаются на предварительно установленную раму или крепятся непосредственно к трубам.

Если ванная комната достаточно большая, можно построить облицовку стены (фальшстену), чтобы спрятать все коммуникации. Это очень удобно, если трубы раздельные и их нельзя спрятать в короб. Обшивку можно сделать из любого влагостойкого материала – пластика, гипсокартона или фанеры.
