Монтаж полипропиленовых труб своими руками: технология полипропиленовых труб
Вы решили провести капитальный ремонт в своей квартире? Если да, то стоит задуматься о том, что без замены сантехнической системы он будет неполным. Согласитесь, будет обидно, если сразу после ремонта одна из труб даст течь и, чего доброго, затопит ваших соседей. Пластиковые трубы – отличная альтернатива устаревшей водопроводной системе.
Установить пластиковое отопление или водопровод в своем доме очень просто. Чтобы установить полипропиленовые трубы своими руками, достаточно иметь набор специального оборудования и минимум технических навыков.
Ниже вы узнаете, какие инструменты нужны для работы и как их правильно использовать. Вы также найдете информацию о том, как составить схему соединения пластиковых труб, и пошаговую инструкцию по сварке полипропиленовых труб. В помощь домашним мастерам мы подобрали тематические видеоролики.
Анатомия полипропиленовых труб

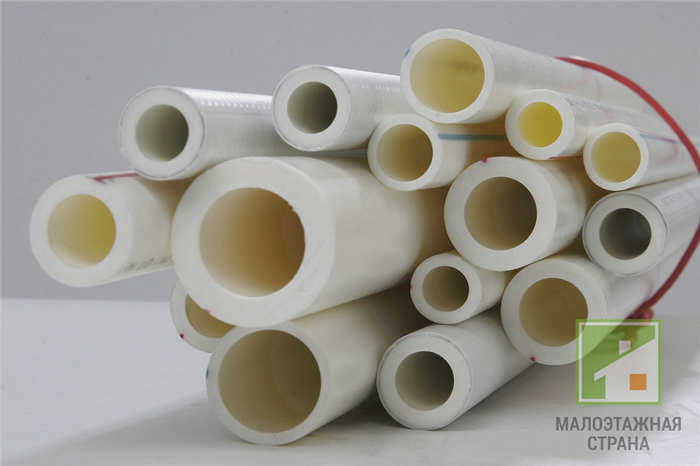

Большинство полипропиленовых (ПП) труб одинаковы только на первый взгляд. При ближайшем рассмотрении обнаруживаются различия в плотности материала, внутренней структуре и толщине стенок. В зависимости от этих факторов различаются области применения и монтажа.
Классификация материалов ПП
Качество полипропиленовых соединений и эксплуатационные характеристики полипропиленовых труб во многом зависят от технологии, используемой для производства ПП.
Существуют следующие разновидности в зависимости от материала, используемого при их производстве:
- PPH. Однослойные изделия, изготовленные из гомополипропилена. Используется в промышленных трубопроводах и системах холодного водоснабжения.
- PPV. Однослойные изделия из блок-сополимера ПП. Используются в сетях напольного отопления и системах холодного водоснабжения.
- PPR .. Однослойные изделия из сополимера ПП. Используются в системах водоснабжения и бытового отопления с температурой воды до +70°C.
- PPS .. Негорючий вид труб с рабочей температурой до +95°C.
Существуют также многослойные армированные детали из ПП.
Армированные трубы из ПП расширяются на 2-2,5 мм/м при нагревании до 80°C, в то время как обычные однослойные трубы расширяются на 12 мм/м.

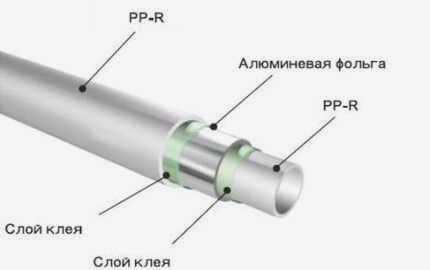

Они имеют дополнительное внутреннее алюминиевое покрытие, которое резко снижает температурное расширение, что делает распределительную систему более простой в установке и безопасной в работе.
Недостатком этих изделий является необходимость снятия верхнего слоя полимера и алюминия до глубины проникновения трубы в фитинг перед пайкой.
Более подробно мы рассмотрели виды полипропиленовых труб по материалу и фитингам в другой нашей статье.

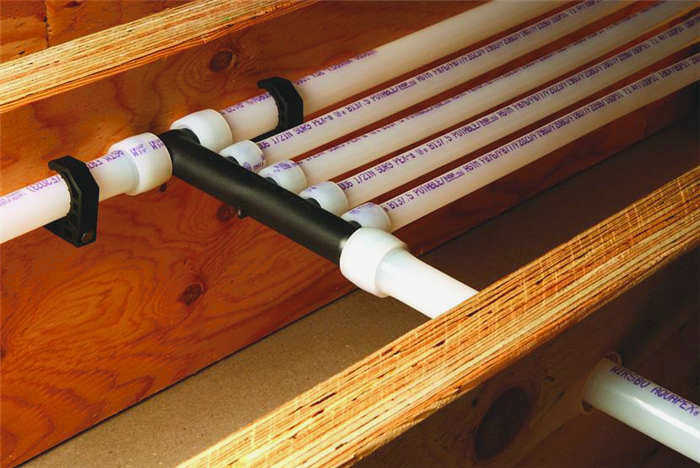

Как выглядит маркировка?

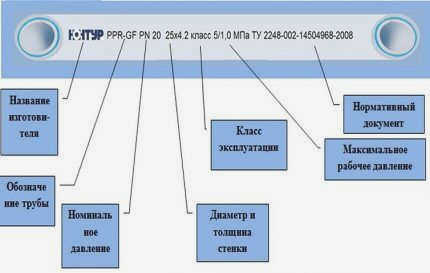

Подобрать необходимые трубы и фитинги для пластиковых инсталляций в строительстве можно. Все, что вам нужно знать, – это код маркировки.
Полипропиленовые трубы: технология соединения
Выбор технологии монтажа пластиковых труб зависит от типа изделий и их свойств. Методы, используемые для соединения секций, делятся на две большие группы:
К ним относятся сварка или пайка, представляющая собой нагрев материала с целью изменения его агрегатного состояния. Этот метод используется для образования плавления в месте соединения и обеспечивает отсутствие утечек и равномерное распределение механических напряжений.
Сварные соединения относятся в первую очередь к неразборному типу монтажа. Этот тип соединения труб является постоянным соединением, используемым до истечения срока годности продукции. Этот метод чаще всего используется для достижения высокой прочности трубопроводов. Пайка осуществляется с помощью специального оборудования или ручных инструментов.
- Второй метод – это "холодный" метод..
Это соединение полипропиленовых труб без пайки. Этот метод используется, когда необходимо быстрое соединение при отсутствии навыков сварки.
Способ монтажа в этом варианте – разъемный или резьбовой. Его можно использовать при соединении тонких труб, полипропилена с металлом. При использовании этого "холодного" метода применяются соединительные элементы – полипропиленовые фитинги, размер и габариты которых подбираются в рамках основного изделия – трубы.
Зная, как соединить полипропиленовые трубы без пайки, можно заранее подобрать элементы, подходящие для условий работы, и обеспечить быстрый монтаж.
Метод горячего соединения: варианты сварки
Существует 2 варианта сварки этим методом:
- Пайка трубы к трубе, самый распространенный метод.
- Сварные соединения (переходники).
Первый метод используется для сварки труб диаметром более 40 мм. Второй метод используется для труб диаметром от 16 до 40 мм. Муфта в этом случае нужна не только для корректировки направления труб, но и как резерв для сварочного материала.
Конфигурация муфты выбирается в зависимости от характеристик трубы. Используются следующие типы фитингов:
- Угловые. Изменение направления в любую сторону.
- Тройники .. Распределение воды и изменение направления.
- Муфты .. Соединение без изменения направления.
Также используются следующие:
Методы соединения труб из полимерных материалов
При соединении труб из полимерных материалов используется один из двух методов, в зависимости от условий монтажа:
- Пайка – При этом происходит нагрев и соединение расплавленных концов вместе.
- Без пайки – Второй способ установки удобен тем, что не требует специального оборудования.
Второй способ установки удобен тем, что не требует специального оборудования. Используется простой инструмент, например, обжимной.
Фотогалерея
Фото из

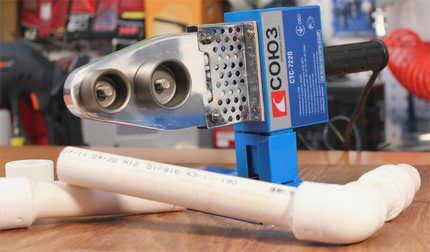

Сварка полипропиленовых трубопроводов на месте производится с помощью сварочного аппарата, конфигурация которого напоминает утюг
Аппарат для сварки полипропиленовых труб оснащен насадками для расплавления внешней части трубы и оправками для расплавления внутренней части.
Нагревательный элемент сварочного аппарата достигает заданной оператором температуры и передает ее на сопло и оправку. Они расплавляют пластиковые детали на насадках до вязкого состояния.
В процессе нагрева важно четко определить период нагрева в зависимости от толщины стенки полипропиленовой трубы. Перегрев чреват деформацией соединяемых деталей, а недогрев – недостаточно прочным соединением.
Оборудование для соединения полипропиленовых труб
Насадки и оправки на сварочном аппарате
Эксплуатация машины для сварки пластиковых труб

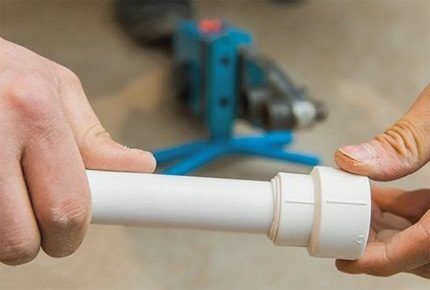

Соединение подготовленных пластиковых труб
Полипропиленовые трубы с толщиной стенки более 4 мм и диаметром более 50 мм соединяются стыковой сваркой:
Фотогалерея
Фото
Полипропиленовые трубы диаметром более 50 мм соединяются сваркой встык. Для этого используется дискообразный нагревательный элемент
Дискообразный нагревательный элемент подбирается в соответствии с диаметром соединяемой трубы.
Перед нагревом соединяемые части трубы торцуются так, чтобы их поверхность была идеально перпендикулярна оси трубы.
Инструменты для соединения
Основным инструментом, используемым для соединения пластиковых труб, является сварочный аппарат. Это разновидность паяльника, работающего от сети 220 В. Принцип работы довольно прост. Роль нагревательного элемента утюга выполняет сварочная спираль, помещенная в металлический кожух.
Нагревательный элемент нагревает пластину до определенной температуры, которая нагревает форсунки. За поддержание оптимальной температуры насадок отвечает термостат. Пайка и распространенные ошибки, допускаемые при соединении полипропиленовых труб, рассматриваются в следующей статье, с которой мы советуем вам ознакомиться.
Паяльник представляет собой компактный и легкий сварочный аппарат, оснащенный муфтами для крепления трубной гильзы и оправки к фитингам.
В комплект оборудования входят нагревательные пластины стандартного размера. При нагревании до определенной температуры они размягчают пропилен до вязкости, обеспечивающей плотное соединение деталей.
Насадки подбираются в зависимости от диаметра используемых труб:
- 20-й размер 20 для труб диаметром полдюйма;
- 25-й – 25 для труб диаметром 0,75 дюйма;
- 40-й – для деталей диаметром 1,25 дюйма.
Поскольку стоимость такого сварочного аппарата довольно высока, а пользоваться им нужно не так часто, приобретать оборудование не имеет смысла. Лучше арендовать инструмент на день или два.

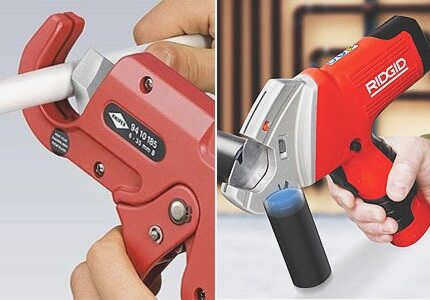

Для качественной резки и подготовки секций к сварке лучше всего использовать специальный инструмент, предназначенный для этих целей, – труборез. Он поможет сделать ровный, красивый срез.
Влияние ошибок на качество сварного шва
Аккуратная и продуманная работа – это гарантия того, что вы избежите ошибок, которые могут испортить всю работу. Обращайте внимание на все детали технологии пайки и не пытайтесь отклониться от нее ни на сантиметр.
Наиболее распространенные ошибки, которые приводят к неисправным соединениям в пропиленовой сантехнике:
- Поверхность трубы не была очищена от слоя жира.
- Угол среза сопрягаемых деталей отличается от 90º.
- Тугое прилегание конца трубы внутри фитинга.
- Недостаточный или чрезмерный нагрев сопрягаемых деталей.
- Недостаточное удаление армирующего слоя с трубы.
- Правильное позиционирование деталей после застывания полимера.
Иногда, в высококачественных материалах, чрезмерный нагрев не вызывает видимых внешних дефектов. Однако отмечается внутренняя деформация, когда расплавленный полипропилен покрывает внутренний проход трубы. Впоследствии такой комплект теряет свою функцию – он быстро засоряется и перекрывает поток воды.

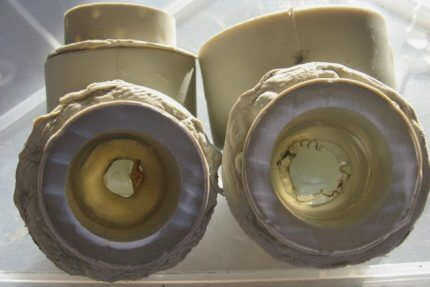

Пример дефекта пайки, вызванного неисправностью. Мастер перегревает пластиковую трубу, что в свою очередь деформирует ее изнутри
Если угол среза концов отличается от 90º, то при соединении деталей концы труб лежат в наклонной плоскости. Это вызывает несоосность, которая становится заметной после сборки линии длиной в несколько метров.
Часто по этой причине приходится переделывать весь монтаж. Это особенно актуально, если трубы прокладываются в гермовводах.
Плохое обезжиривание соединяемых поверхностей способствует образованию "островков отторжения". В этих местах полифузионная сварка не происходит вообще или происходит лишь частично.
Трубы с таким дефектом работают некоторое время, но разрыв может произойти в любой момент. Также часто встречаются дефекты, вызванные неплотным прилеганием трубы внутри фитинга.
Резюме и полезное видео по теме
Всегда есть чему поучиться у профессионалов. На видео ниже показано, как работать с полипропиленом:
Монтаж полимерных труб путем "горячей пайки" – удобная и популярная техника. Она успешно применяется при монтаже инженерных коммуникаций, в том числе на бытовом уровне.
Этот метод сварки может быть использован людьми без опыта. Самое главное – понимать суть процесса и следить за тем, чтобы он выполнялся точно. Оборудование для этого процесса можно приобрести или взять напрокат.
