Как восстановить аккумулятор шуруповерта
Срок службы аккумуляторных батарей относительно невелик, в среднем 5 лет. По истечении этого срока батарея внезапно перестает работать. В такой ситуации не всегда есть возможность быстро получить новый источник питания, поэтому домашнему мастеру приходится решать проблему, как восстановить аккумулятор шуруповерта, хотя бы на короткое время. В некоторых случаях после успешного восстановления аккумуляторы способны нормально функционировать в течение длительного времени.
Шуруповерт по праву считается незаменимым универсальным инструментом. Современный рынок шуруповертов предлагает большое количество моделей, оснащенных аккумуляторными батареями. Несмотря на разнообразие марок и модификаций, все аккумуляторы имеют одинаковое строение и лишь незначительно отличаются друг от друга.
Каждый из них состоит из отдельных компонентов, соединенных последовательно. Все они выполнены в стандартных размерах и имеют одинаковый уровень напряжения. Различные типы элементов отличаются только емкостью, измеряемой в А/ч и указанной в маркировке.
В корпусе инструмента имеются четыре контакта, выполняющие различные функции. Два из них – это силовые контакты для зарядки и разрядки. Кроме того, на верхней стороне находится контрольный контакт, который включен в цепь вместе со специальным температурным датчиком. Он защищает аккумулятор, отключает зарядный ток и ограничивает его до заданного значения, изменяя температуру.
Четвертый контакт расположен отдельно и соединен проводом с резистором. Это необходимо при использовании зарядных станций повышенной сложности, которые способны выравнивать уровень заряда всех элементов батареи. Такие станции редко используются в домашних условиях из-за их высокой стоимости. Для обычного 12-вольтового шуруповерта такие станции не нужны.

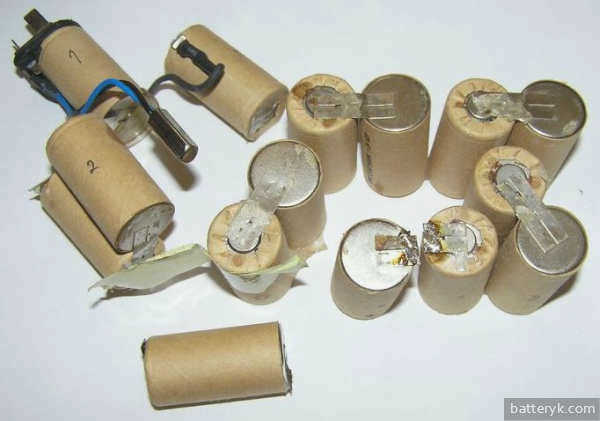

Одной из причин выхода из строя шуруповерта является неисправность аккумулятора, то есть его одного элемента. В таких случаях при последовательном соединении вся цепь выходит из строя. Поэтому очень важно точно определить неисправный участок. Обычно это происходит после определенного периода эксплуатации. Эту проблему можно решить двумя способами: купить новый аккумулятор или отремонтировать и восстановить старый.
Какие аккумуляторы используются в шуруповертах
Для правильной диагностики необходимо знать основные типы аккумуляторов, используемых в шуруповертах, и особенности конструкции каждого из них. Каждый аккумулятор состоит из мини-батареек, соединенных последовательно в цепочку. В зависимости от материала они бывают никель-кадмиевые (Ni-Cd), никель-металлгидридные (Ni-MH) и литиевые.
Первый вариант, Ni-Cd, является наиболее распространенным. В этих батареях напряжение каждого элемента составляет 1,2 вольта, что в сумме дает 12 вольт и емкость 12 000 мАч. Они отличаются от литиевых батарей тем, что обладают известным эффектом памяти, который представляет собой обратимую потерю емкости.
Из-за конструктивных особенностей аккумуляторов не все методы подходят для их восстановления. Например, литиевые элементы нельзя восстановить методом зарядки Imax B6, поскольку литий постепенно разлагается, теряет свои качества и не может удерживать напряжение 18 В. Этот же метод не всегда подходит для Ni-Cd батарей, так как в некоторых случаях электролит может полностью выкипеть. Тем не менее, существует множество вариантов восстановления.
Читайте также:
Импульсные источники питания
Различные типы батарей также отличаются по внутреннему рабочему напряжению. Такая разница обусловлена материалами, использованными при изготовлении конкретной батареи. Это также влияет на емкость, которая позволяет инструменту работать долгое время без дополнительной зарядки. По этой причине при первом открытии корпуса в первую очередь необходимо определить тип содержащихся в нем элементов. Дело в том, что недопустимо заменять литиевые мини-аккумуляторы никель-кадмиевыми, так как их рабочие напряжения существенно отличаются. Соответственно, методы ремонта и восстановления будут отличаться.
Как разобрать аккумуляторную батарею

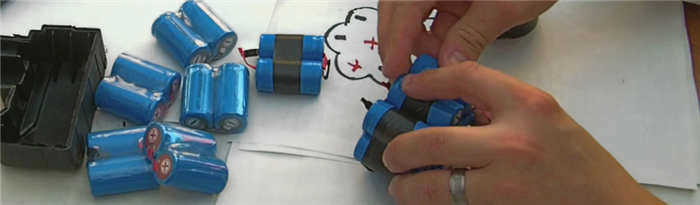

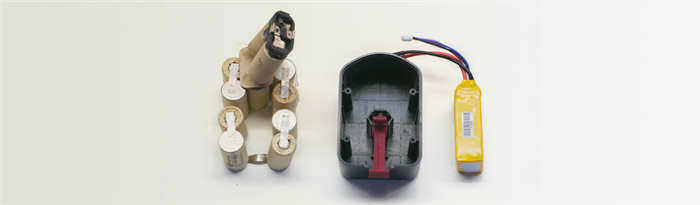

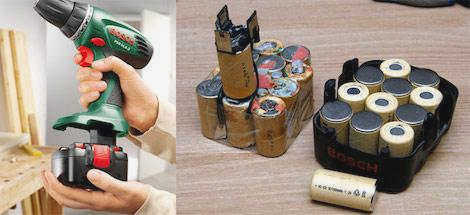

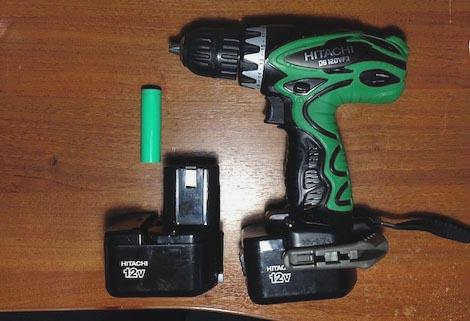

Аккумуляторы для бытового электроинструмента не сильно отличаются по конструкции, независимо от модели инструмента (Bosch, Makita, Hitachi). Они упакованы в пластиковый корпус, состоящий из двух частей. Количество аккумуляторов может варьироваться в зависимости от выходного напряжения используемого инструмента. Все элементы припаяны в определенном порядке. Клеммы или зажимы, на которых обычно измеряется напряжение батареи, выводятся наружу.
Большинство аккумуляторов для шуруповертов и дрелей сконструированы таким образом, что их очень легко извлечь, независимо от того, ремонтируете ли вы аккумулятор в шуруповерте Interscale или другой модели. Для этого достаточно открутить несколько крепежных винтов обычной отверткой. Есть некоторые аккумуляторы, которые трудно извлечь, но их можно извлечь с помощью отвертки и перочинного ножа. Перочинный нож используется для удаления клеевого слоя, а острый саморез – для разъединения двух сопрягаемых поверхностей.

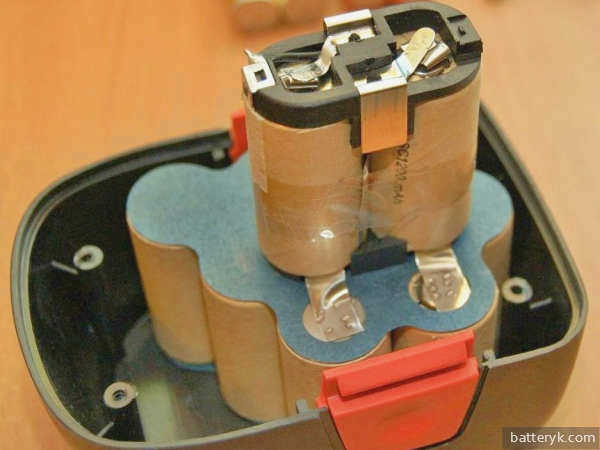

Аккумуляторы для отверток отличаются друг от друга наличием или отсутствием температурного датчика, который автоматически отключает аккумулятор при критических условиях нагрева (выше 50°C). Датчик постоянно контролирует температуру не только под нагрузкой, но и при текущих условиях зарядки батареи. Контроллер считывает все данные и обрабатывает их, "сохраняя" емкость и другие показатели. Как только емкость достигает 80-90%, а напряжение – 14 В, блок управления все отключает. Такие аккумуляторы служат годами, не теряя своих технических характеристик.
На рынке представлено множество недорогих моделей шуруповертов.
Более дешевые устройства не имеют таких технических приспособлений, и все процессы приходится контролировать самостоятельно.
Экспресс-ремонт никель-кадмиевых аккумуляторов методом zapping
В переводе с английского это означает прожигание никель-кадмиевого аккумулятора путем подачи короткого импульса высокого тока в течение нескольких секунд. Можно сказать, что это один из видов экстренной реанимации аккумулятора. Следует сразу отметить, что этот вариант довольно рискованный и не каждый аккумулятор может выдержать такую "шоковую терапию" высоким током. Высокий ток можно использовать только в том случае, если шуруповерт оснащен никель-кадмиевыми аккумуляторами. Другие батареи (никель-гидридные, литий-ионные) не могут подвергаться этой обработке.
Суть обработки заключается в разрушении кристаллов, которые образуются внутри никель-кадмиевых батарей при высоком токе. Эти кристаллы называются дендритами, и из-за их роста емкость батареи постепенно уменьшается. "Высокие токи быстро разрушают образовавшиеся кристаллы и резко снижают саморазряд батареи".
Читайте также: Как полностью разрядить аккумулятор шуруповерта
Утверждается, что zapap может быть эффективен для любых NiCd, даже если они полностью разряжены до нуля или лежали без использования 10 или 20 лет. Всегда остается вопрос о вероятности успешного ремонта в таких "тяжелых" случаях – когда батареи "ремонтируются" таким образом, они либо удаются, либо нет. Тем не менее, нет ничего плохого в том, чтобы попытаться оживить их. Конечно, с особой осторожностью.
Для проведения зарядки вам понадобятся:
- любое сильноточное зарядное устройство ;
- мультиметр для контроля напряжения ;
- сварочный аппарат ;
- зажим "крокодил ;
- электрод для зажима ;
- защитное оборудование .
Попробуйте восстановить емкость оригинальной батареи шуруповерта
Эта технология, поддерживаемая должным образом, до сих пор не имеет аналогов по долговечности (LTO встречается редко, LFP все еще дорого). NiCD устойчивы к морозу и высоким температурам, восстанавливаются даже после повреждения и потери электролита, а срок их службы достигает 20 лет.
Вопреки распространенному мнению о том, что никель-кадмиевые аккумуляторы устарели и должны и не должны больше использоваться, их долговечность еще не придумали. Они устойчивы к морозу и жаре, восстанавливаются даже после повреждения и потери электролита, а иногда служат по 20 лет.
Мы попытаемся воспользоваться долговечностью NiCd.
Что вам понадобится?
- – Мультиметр;
- – Зарядное устройство для никель-кадмиевых аккумуляторов;
- – сам аккумулятор;
- – отвертка;
- – и. примерно одна неделя (очень долгое время для ожидания зарядки).
Самое главное, убедитесь, что у вас есть качественное и рабочее зарядное устройство для никель-кадмиевых аккумуляторов, так как от этого зависит успех. Вам не нужно быть инженером (Вам просто нужно научиться переключать мультиметр в режим вольтметра).

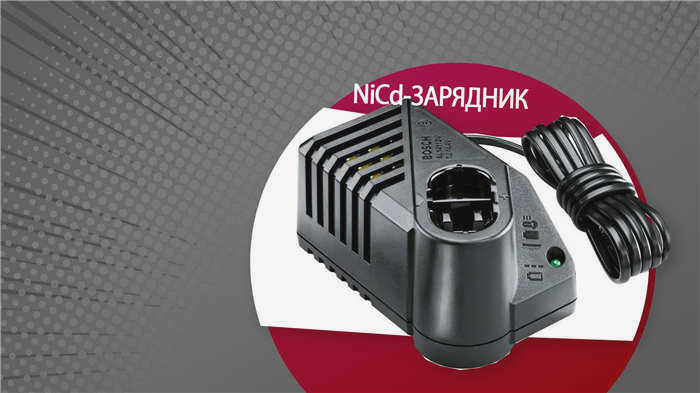

Вы можете найти зарядное устройство для никель-кадмиевых аккумуляторов, подходящее для вашего корпуса, на Aliexpress. Только не забудьте проверить отзывы. Важно убедиться, что адаптер будет правильно определять температуру через контроллер во время зарядки.
Теперь следуем простым шагам.
1. Снимите корпус аккумулятора с помощью отвертки
Выкрутите крепежные винты из корпуса. Скорее всего, один из этих винтов будет закрыт колпачком. колпачком.если аккумулятор оригинальный и не разбирался ранее.
- – Осторожно проткните прокладку иглой;
- – вытащите ее из отверстия;
- – Под ним будет винт – открутите и его;
- – Демонтируйте корпус, открутив защелки по периметру нижней крышки.
Восстановленный аккумулятор шуруповерта будет достаточно хорошо держать полную емкость
В какой-то момент вы заметите, что долго ждали, пока аккумулятор разрядится, пока шуруповерт работает на холостом ходу.
Поздравляем, вы достигли номинальной емкости. Процесс восстановления никель-кадмиевого аккумулятора вашей отвертки завершен.
Важно! Чтобы не потерять результаты успешного восстановления, держите никель-кадмиевый аккумулятор в почти разряженном состоянии, т.е. насыщенным, пока не заметите явное снижение вращающейся емкости.
А вы успешно восстановили старую аккумуляторную отвертку с никель-кадмиевым аккумулятором в комментариях? Ждем ваших комментариев ВКонтакте @NeovoltRu.
Подписывайтесь на нашу группу, чтобы получать новости из мира автономности гаджетов, усовершенствований и достижений в области изучения аккумуляторов. У нас также есть блог на Zen и Medium – загляните туда.
Что нужно знать, прежде чем приступить к восстановлению аккумулятора шуруповерта?
1) Большинство аккумуляторов для электроинструментов имеют одинаковые конструктивные особенности (компактные элементы, соединенные последовательно).
2) Обратите внимание на тип аккумулятора (Ni-Cd, Ni-MH и Li-Ion) и его емкость (в мАч).
3) При извлечении батарейного блока соблюдайте полярность (+/-) соединений.
4. "Банки" защищены от перегрева термистором с впаянным резистором.
5. восстановление литий-ионного аккумулятора невозможно (см. ниже для проверки работоспособности).
1. зарядите аккумулятор до полного заряда, снимите его с зарядного устройства и разберите, чтобы получить доступ к элементам.
2. с помощью мультиметра измерьте напряжение (в режиме DCV) каждого элемента (батареи).
3. в хорошем состоянии Ni-Cd и Ni-MH дают напряжение 1,2-1,4 вольта, а Li-Ion – 3,6-3,8 вольта.
4. Соберите батарею и разряжайте ее до тех пор, пока отвертка заметно не отпустит ее.
5. разберите и снова измерьте – падение напряжения до 0,4-0,8 вольт означает, что аккумулятор разряжен.
Как отремонтировать аккумулятор шуруповерта?
1. полностью замените батарею на новую
Лучше всего заменить аккумулятор, чтобы обеспечить достаточную емкость для поддержания электроинструмента в рабочем состоянии. Вы можете найти полный ассортимент батарей для всех марок и моделей в местном магазине.

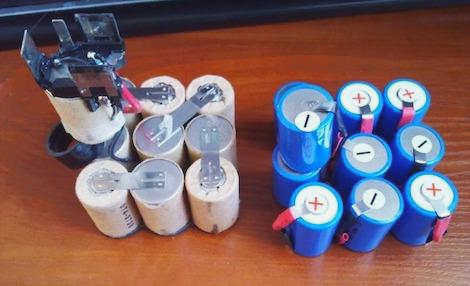

2. частичная замена изношенных элементов
Замена каждого элемента по отдельности может быть более экономичной, если у вас есть на это время. Именно здесь вам необходимо овладеть навыками точечной сварки – пайка элементов обычным паяльником может изменить их характеристики и испортить их!
3 Устранение "эффекта памяти"
Если аккумуляторная отвертка быстро разряжается после полной зарядки, а затем продолжает работать в течение некоторого времени, это означает, что возник "эффект памяти" никель-кадмиевого или никель-металлогидридного аккумулятора.
Эффект памяти можно устранить путем калибровки шуруповерта:
– зарядки до 100% (по возможности малым током);
– полностью разрядить инструмент, вращая его в течение длительного времени при низкой мощности;
– Повторите эту процедуру 3-5 раз, и аккумулятор оживет.
4. Экзотический метод для профессионалов
Аккумуляторы шуруповертов изнашиваются из-за потери вещества электролита – он просто выкипает при активном использовании электроинструмента. Срезав соединительные пластины и просверлив отверстие в элементе, можно восполнить химический состав. После герметизации корпуса батарея снова готова к использованию.
Если вы знаете другие способы, пожалуйста, напишите их в комментариях или отправьте нам сообщение в ВКонтакте @NeovoltRu.
