Как врезаться в пластиковую водопроводную трубу

В дополнение к этим основным модификациям для резки пластиковой трубы можно использовать и соединять тройники, рабочие части которых предназначены для различных типов соединения.

Нарезание резьбы в пластиковой трубе без сварки с использованием муфт, седел и специальных переходников

Частный дом или дача на протяжении всего срока эксплуатации переделываются, улучшаются и обустраиваются. Иногда необходимость этих манипуляций вызвана износом тех или иных конструкций или систем, а иногда возникает желание улучшить их, чтобы сделать дом более комфортным. Какой бы ни была причина, иногда возникает необходимость в проведении такой операции, как прокладка труб без сварки. Например, без этой процедуры невозможно организовать дополнительный слив при установке стиральной машины или, наоборот, создать дополнительную точку водоразбора для подключения бытовой техники к водопроводу.

Если, например, вам нужно подключиться к водопроводной трубе, то самый логичный способ кажется очень простым:

• Труба разрезается.
• Приваривается или вставляется тройник.
• К тройнику производится подключение.

Если мы имеем дело с водопроводными или отопительными трубами еще "советского образца", то есть металлическими, то такая манипуляция формы "с головой" – очень эффективный способ решения проблемы. Однако на практике такие трубы встречаются все реже, их безжалостно и повсеместно вытесняют системы из пластика и его производных. Следовательно, вопрос о том, как врезаться в пластиковую трубу, сегодня будет более актуален.

Конечно, работа эта не так проста, как может показаться на первый взгляд, но, с другой стороны, с ней могут справиться и непрофессионалы, если они вооружатся нашими советами и проявят усердие и силу воли. Для начала важно понять, какой объем работ необходимо выполнить.

Возможные проблемы при проведении сантехнических работ:

• Труба пропиливается насквозь, и кусок, предназначенный для тройника, отрезается очень точно в нужном месте. Учтите, что труба может находиться очень близко к поверхности стены, а может быть наполовину утоплена в стене.
• Может возникнуть необходимость сделать стык вразбежку. Конец каждой трубы снабжен удлинителем – раструбом, в котором находится резиновая прокладка. Именно в этот раструб следует вставить вторую трубу.
• Вполне вероятно, что одну целую трубу придется заменить двумя трубами меньшего размера. Между ними следует установить отрезок трубы с раструбом, через который будет осуществляться соединение.

Врезка в водопроводную трубу с раструбом

На самом деле ответ на вопрос, как врезаться в водопроводную трубу, может быть очень простым. Один из способов – сделать это без необходимости отрезать отрезок трубы. Для начала в любом специализированном магазине приобретается кусок трубы с раструбом того же диаметра, что и водопроводная труба.

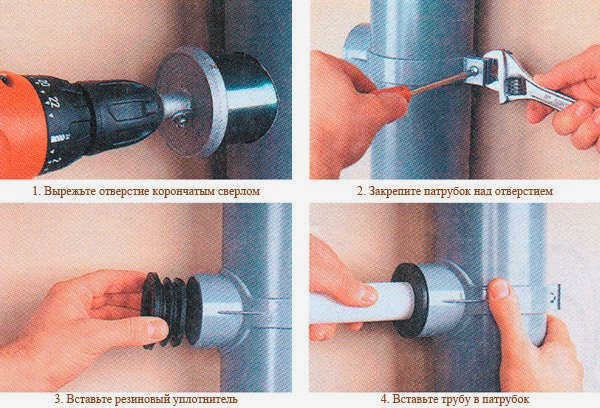

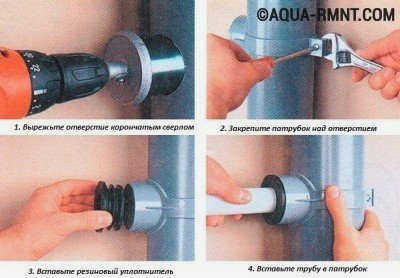

Врезка без разрезания – несколько простых шагов

Раструб следует отрезать от приобретенного куска трубы, но так, чтобы на конце остался элемент типа "полутруба". Точнее, он должен обеспечить надежное перекрытие места будущей нарезки резьбы. Проще говоря, должна быть сформирована вторая стенка трубы. В указанном месте просверливается отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца наносится ровный слой любого невысыхающего герметика, например, Body 940. Его можно найти в автосалонах, в отделе по уходу за автомобилями. Тот же состав наносится на область вокруг отверстия, но само отверстие не должно выступать примерно на 1 см.

Затем, при установке такого изогнутого фланца на трубу, необходимо использовать такой крепеж, как хомут для посадки трубы. Вам понадобятся две штуки, чтобы зажать края с обеих сторон. Затягивайте хомуты очень аккуратно, но так, чтобы герметик начал выдавливаться из-под фланца. Любую оставшуюся смазку следует удалить.

Примечание: При подключении к полиэтиленовой водопроводной (канализационной) трубе, где применяется низкое давление, использование хомутов не обязательно. Хомут можно просто "приклеить" с помощью широкой ленты.

Бывают случаи, когда разумнее использовать готовый тройник с большим сечением. В этом случае часть трубы, не оснащенная раструбом, должна быть отрезана. В этом случае общая процедура заключается в том, чтобы разрезать трубу по длине, просверлить в оставшейся части отверстие, а затем присоединить к нему патрубок.

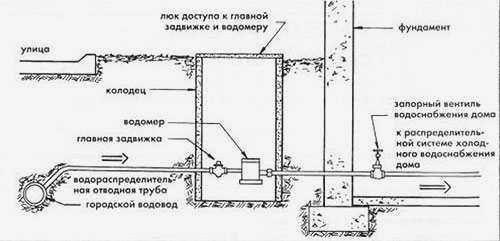

Подключение к централизованной системе водоснабжения

Если рядом с домом или участком есть общий колодец, подключитесь к нему (если это разрешено). Если он находится далеко, подведите трубу через дополнительный колодец.

• В месте, указанном в проекте, следует выкопать квадратную яму размером 1,5÷1,5 метра;
• От ямы по направлению к дому следует вырыть траншею для будущего отвода;
• После завершения всех работ над точкой подключения следует соорудить дополнительный колодец с крышкой для доступа к точке подключения.

Рекомендуем прочитать следующее: Как правильно установить трубу для унитаза?

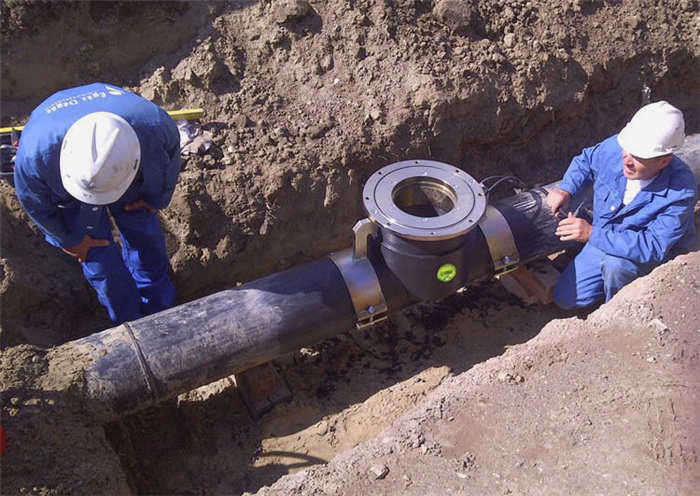

Подключение к централизованной напорной трубе выполняется в два этапа:

1. Установка выпускного фланца с запорным клапаном.
2. Сверление отверстия в теле трубы.

Сверление в пластиковой водопроводной трубе может производиться как со сваркой, так и без нее. Соединения со стальными установками обычно выполняются с помощью приварного фланца.

Примечание: Как правило, диаметр врезаемого ответвления всегда меньше диаметра центральной трубы.

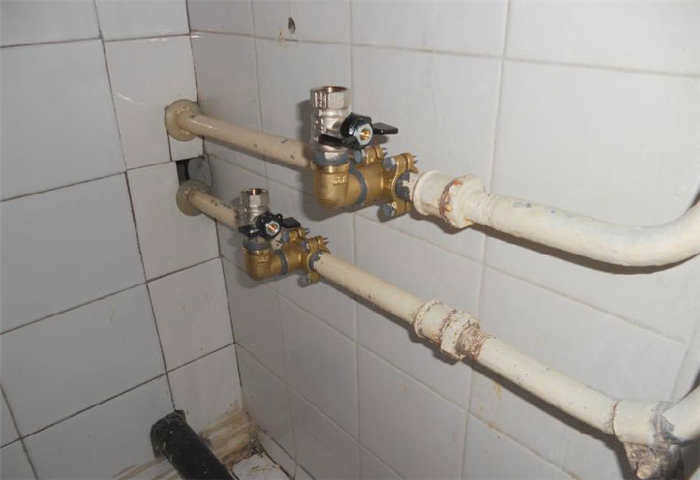

Способы разветвления пластиковой системы водоснабжения внутри жилого помещения

Дополнительное подключение от водопроводной сети внутри жилища выполнить проще, чем подключение к общей трубе.

Для внутреннего подключения не требуется разрешение. Единственное требование для независимого внутреннего подключения заключается в том, что все соединения в доме должны быть выполнены за водомером. Ограничение может быть обусловлено целесообразностью.

Внимание: слишком большое количество последовательных подключений к водопроводу снижает рабочее давление. Это приводит к неисправности приборов и неравномерной подаче горячей и холодной воды в краны.

Существуют следующие варианты подключения к пластиковой трубе:

• Нарезание резьбы в специальном фланце с отводом – тройнике;
• Установка специального фитинга с отводом.

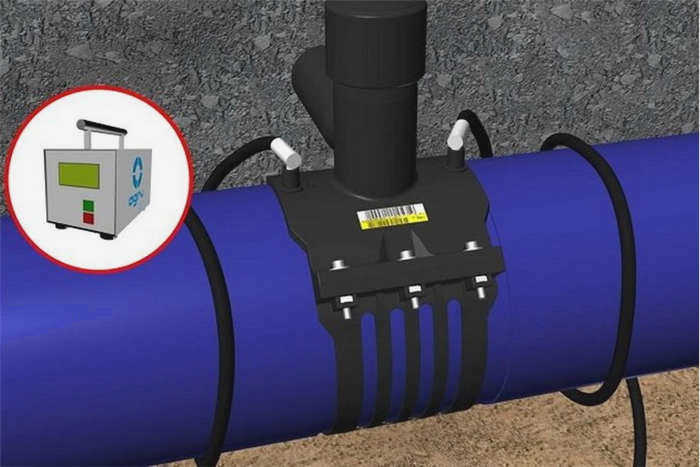

Для установки тройника необходимо перекрыть подачу воды. Хомут также может быть установлен на трубе, находящейся под давлением. Для этого используются специальные пластиковые фланцы для электросварки.

Техника установки тройника

Установка тройника на водопроводную трубу является классическим методом разветвления. Работы должны проводиться при отключенном водоснабжении.

Технология подключения пластикового тройника следующая:

• Центральный запорный вентиль в доме закрыт, вода слита.
• Отрезают кусок водопроводной трубы в запланированном сечении, соответствующем длине устанавливаемого тройника. Это можно сделать с помощью болтореза или обычной пилы по металлу.
• Электрический тройник вставляется на место отрезанной части и приваривается с помощью специального сварочного аппарата. Такой аппарат можно нанять для разовых работ.
• К ответвлению тройника приваривается замок. Если вы хотите получить разборное соединение, вам необходимо приобрести тройник с резьбой. Металлический вентиль накручивается на резьбу. Наличие и тип резьбы на тройнике (внутренняя, внешняя) решается на этапе проектирования.
• Дальнейший монтаж ответвления можно проводить при включенном водопроводе, закрывая его установленным краном.

Обоснование процесса

Для подключения ответвления к магистральной трубе необходимо просверлить в ней отверстие и соединить ответвление с помощью пайки или различных видов фитингов.

Если отключение водоснабжения невозможно, то отверстие и соединение производится с помощью специальных хомутов.

Во время работы необходимо соблюдать два общих условия:

• диаметр бурового долота и диаметр внутри нагнетательной трубы должны быть одинаковыми;
• вторичная труба должна иметь меньший диаметр, чем основная труба.

Какие документы требуются при подключении к основному водопроводу?

Запрещается подключаться к основной трубе водоснабжения без разрешения местных властей. Местные власти могут наложить штраф и возбудить уголовное дело.

• Для подключения к магистральной водопроводной сети домовладелец должен получить разрешение от органа, ответственного за водопроводную сеть.
• Заявление должно быть подано в местный орган водоснабжения вместе с документами, подтверждающими право собственности на землю и дом, и кадастровым планом участка.
• Специалисты "Водоканала" подготовят технические условия, в которых будет указано количество воды для заявителя и место подключения.
• Затем необходимо получить заключение районной СЭС о подключении к системе водоснабжения.
• Кадастровые инженеры проведут топографическую съемку в виде чертежа, содержащего всю необходимую информацию о земельном участке, построенных на нем объектах, в том числе подземных, с указанием места расположения водозаборной скважины.
• Проектный отдел водоканала заказывает проектирование водопровода к дому.
• Ордер на земляные работы получают в водоснабжающей организации.

Право на подключение к общему пластиковому, стальному или чугунному трубопроводу имеют только представители водопроводной компании.

После подключения к водопроводу СЭС берет пробы, проверяет качество воды и выдает сертификат на промывку и дезинфекцию.

Водоснабжающая компания проверяет работу и выдает справку о выполнении технических условий. Система водоснабжения должна эксплуатироваться владельцем недвижимости.

ЧИТАТЬ: Давление воды в квартирах и частных домах: нормы, как измерить и стабилизировать

Особенности врезного клапана

Погружной клапан – несколько простых действий.

Это компактная деталь, выполняющая двойную функцию: перенаправление рабочего потока из сети и возможность его перекрытия, а также регулирование. Клапан изготавливается из полиэтилена и металла. Основная часть устройства, шпиндель, изготавливается из легированной стали. Стандартные рядные вентили предназначены для подключения к трубопроводу с текущим рабочим давлением до 16 атмосфер (водопроводные трубы) или 10, если труба газовая. Производители предлагают вентили размером от 63 мм до 225 мм.

Конструкция вентиля предусматривает встроенное сверло, которое имеет нижний и верхний упоры. Оба они перемещаются по металлической втулке. Чтобы полностью закрыть или, наоборот, открыть поток, требуется всего 10 оборотов. Клапан сброса давления также имеет нагревательный элемент в нижней части. Это улучшает процесс сварки с трубой ПНД, так как вся поверхность равномерно нагревается. Для дистанционного управления таким клапаном обычно предлагается комплект телескопического крепления. Широко используемый в газовой, нефтяной и коммунальной отраслях, запорный клапан – не единственное устройство, облегчающее подключение к трубопроводу, если давление среды отсутствует или не очень высокое.

Установка тройника

После удаления старых компонентов необходимо приступить к установке нового тройника. Для этого выполните следующие действия:

• Тщательно очистите нижний кран восходящей трубы от остатков герметика и других отложений;
• Нанесите слой герметика на стенки крана и вставьте новый элемент в кран;
• Наденьте гильзу на стояковую трубу и продвиньте ее вверх так, чтобы конец трубы выступал;
• Аналогичным образом вставьте кусок прямой трубы того же диаметра в раструб установленного компонента. Отрегулируйте его длину так, чтобы два конца при вставке в раструб находились как можно ближе друг к другу;
• сдвиньте прямой раструб вниз и соедините верхнюю часть стояка с нижней.

Затем горизонтальная часть системы – тройник 110 мм и труба 50 мм – подсоединяется к новому патрубку. Подключите унитаз, уплотните все соединения и проверьте правильность работы системы. Если все было сделано правильно, не должно быть никаких протечек или других проблем. Чугунный тройник в канализационном стояке следует периодически обслуживать. Это позволит удалить накопившийся осадок или жировые отложения, которые вызывают засоры. Для целей обслуживания рекомендуется установить ревизию – элемент со смотровым люком. Он размещается сверху основного блока и используется для проведения различных ремонтных работ.
