Еще один способ пайки маленьких светодиодов. Он кажется наиболее осуществимым без использования специализированного оборудования. Отпаять светодиоды можно с помощью небольшой газовой горелки.
Как отремонтировать светодиодную лампочку 220 В
Стремясь снизить затраты на электроэнергию, мы заменяем лампы накаливания на более экономичные. Светодиодные лампы считаются лучшими, поскольку дают яркий свет при низком энергопотреблении. Производитель утверждает, что они должны прослужить не менее 30 лет, но на деле оказывается, что они просто не загораются после шести месяцев эксплуатации. Учитывая высокую стоимость светодиодных ламп, это совсем не радует. Хорошая новость заключается в том, что ремонт светодиодных ламп не так уж сложен. Проблему можно решить с помощью минимального набора инструментов. В некоторых случаях можно обойтись даже без паяльника.

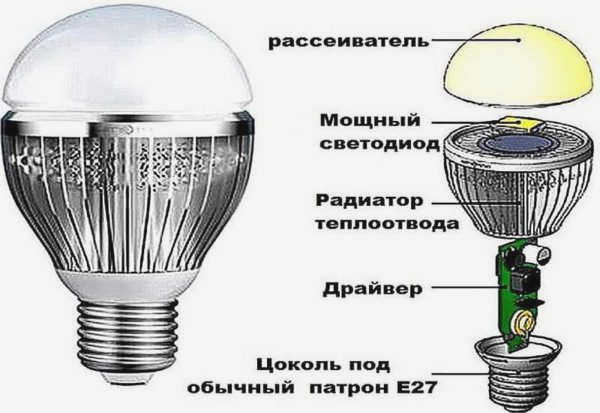

Самостоятельный ремонт светодиодной лампы возможен только в том случае, если вы знаете, из каких частей она состоит и как все это работает. Это позволит вам самостоятельно устранять неполадки. Конструкция светодиодной лампы не очень сложна. Если смотреть со стороны, то она состоит из трех частей:
- пластиковый или стеклянный рассеиватель света,
- металлический, пластиковый или керамический радиатор для рассеивания тепла,
- цоколь.
Чтобы отремонтировать светодиодную лампу своими руками, нужно залезть внутрь – все проблемы сосредоточены здесь.
Если вы разберете светодиодную лампу, внутри вы найдете электрические части, в которых и будете искать повреждения. К ним относятся:
- Преобразователь/стабилизатор напряжения или драйвер. Он расположен наполовину в цоколе и наполовину в теплоотводе.
- Светодиодная плата.
Как видите, это не очень сложно, хотя существует множество вариаций. Например, в некоторых моделях драйвер припаян на той же плате, что и светодиоды. Это "экономичное" решение, которое обычно можно найти в дешевых лампах накаливания. Другие имеют один светодиод. Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит гораздо дороже, чем несколько маленьких с такой же (или большей) светоотдачей.
Схема светодиодной лампочки
Светодиоды питаются низким напряжением – около 3 В, потребляют очень маленький ток – от 20 до 50 мкА, и подключить их к сети 220 В можно только с помощью преобразователя. Его можно увидеть на дне лампочки. Схема светодиодной лампочки на 220 В также несложна, но в ней легко выявить возможные проблемы.

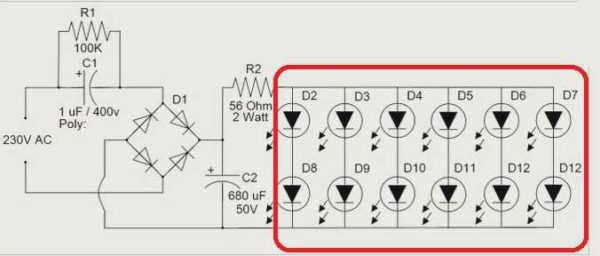

На схеме выше показана схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых популярных вариантов, так как он не очень дорогой. Как видите, в этом варианте диоды соединены параллельно, но это редкий вариант. Чаще их подключают последовательно – один за другим.

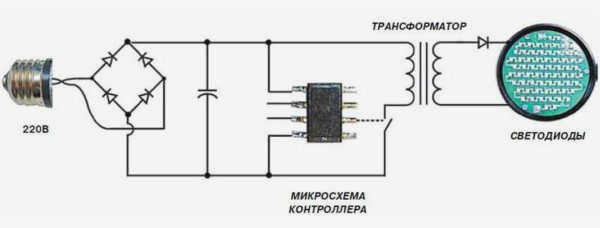

Существуют и другие варианты светодиодных ламп. Они содержат микрочип. Такие лампы дороже, но обычно и долговечнее, поскольку рабочие параметры контролируются микроконтроллером, который обеспечивает более стабильное электропитание. Плохое качество питания означает быстрое падение яркости. Внезапные скачки напряжения могут даже привести к выходу светодиода из строя. Поскольку они соединены последовательно – один за другим – выход из строя одного светодиода означает выход из строя всей лампы. Она просто не загорится. Хотя не работает, скажем, один светодиод из 80.
Как разобрать светодиодную лампу

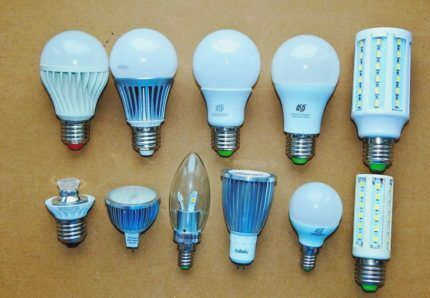

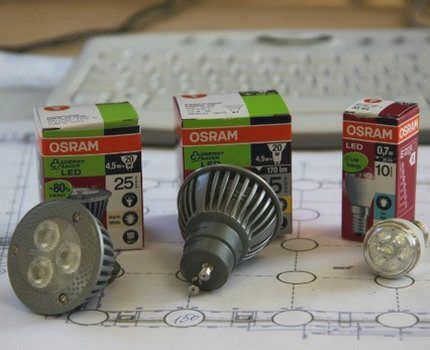

В продаже имеются образцы различных конфигураций. Их детали могут немного отличаться по конструкции, но основной принцип ремонта одинаков.
Как быстро разобрать рассеиватель светильника
Рассеиватель делает свет более мягким. Без него светодиоды светили бы одним лучом. Благодаря рассеивателю лампочка равномерно освещает пространство вокруг себя. Диффузор также закрывает электрическую часть, которая находится под напряжением – это защищает нас от поражения током. А сам контур защищает от пыли и влаги.
Обычно рассеиватели в энергосберегающих светодиодных лампах изготавливаются из матового пластика. Реже они изготавливаются из стекла. Они крепятся к корпусу с помощью резьбы или пазов. Некоторые производители дополнительно используют клей или силикон.
Прежде чем снять абажур во время ремонта, попробуйте плотно повернуть его в корпусе. Если он проворачивается, значит, все в порядке. В этом случае он не приклеен. Попробуйте открутить его. Если он не откручивается, руками потяните рассеиватель в одну сторону, а корпус – в другую и разъедините их.
Если защитное стекло не вращается относительно корпуса, я вставляю лезвие ножа в соединение и надавливаю на него, как бы прорезая канавку. Лезвие прижимает компоненты друг к другу, и они разъединяются.
Как разобрать модуль светодиодной лампы
Чаще всего светодиоды перегорают. Чтобы выяснить, какой из них неисправен, см. ниже. Иногда для снятия и ремонта дросселя необходимо снять верхнюю печатную плату.

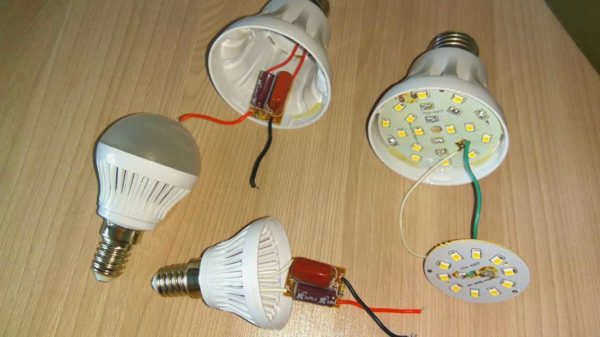

В дешевых лампах дневного света светодиодный модуль припаян к блоку питания с помощью проводов. Он просто вставлен в корпус и никак не закреплен. Достаточно поддеть плату ножом или отверткой, и она отходит в сторону.
Как самостоятельно отремонтировать светодиодную лампу
Светодиоды чаще всего перегорают, поэтому ремонт начинается с их проверки. Находим компонент, который перегорел. В идеале заменяем его на новый. Но сделать это в домашних условиях с помощью обычного паяльника практически невозможно. А запасных частей обычно нет под рукой.
Все светодиоды в светодиодной лампе соединены последовательно. Если один из них перегорает, цепь нарушается – лампочка не работает.

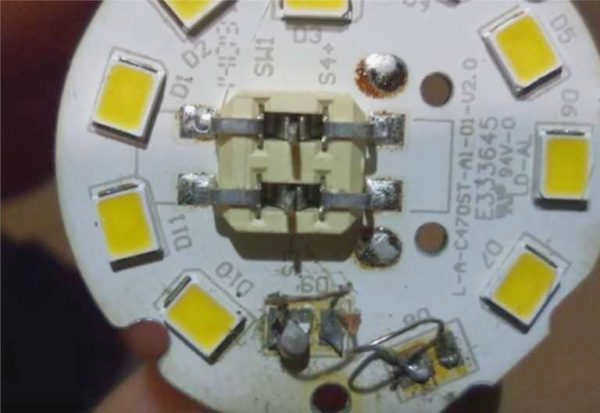

Перегоревший элемент можно выпаять паяльником или отрезать обычным канцелярским ножом. Затем вы увидите два контакта. Замкните их каплей припоя, восстановив тем самым электрическую цепь. Смотрите ниже, почему этот метод работает без каких-либо негативных последствий.
При желании вы можете перенести рабочую часть из другой такой же перегоревшей лампочки.
Как найти светодиод в перегоревшей лампочке

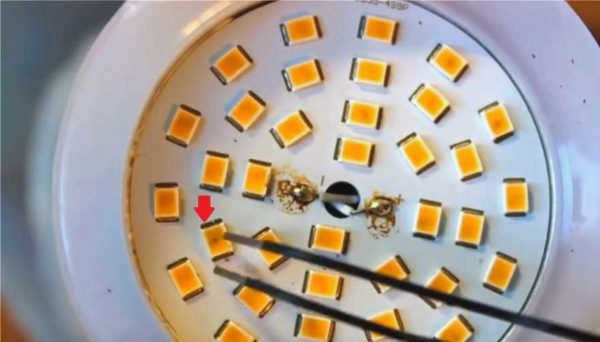

Первый признак перегоревшего светодиода – черная точка. Такой компонент, безусловно, неисправен и является местом обрыва цепи. Его следует заменить или удалить.
К сожалению, черная точка появляется не всегда. Если она не появляется, с помощью мультиметра проверьте напряжение на выходе дроссельной заслонки.
Если напряжение в норме, ищите неисправный диод. Есть несколько способов сделать это:
- Установите мультиметр в режим проверки диодов или диодов. На щупы подается несколько вольт. Поочередно коснитесь каждого диода (обращая внимание на полярность) – они начнут слабо светиться. Некоторые компоненты рассчитаны на более высокое напряжение. В этом случае работает следующий метод.
- Я проверяю каждую деталь, подавая напряжение 9 вольт от батареи "Крон". Последовательно подключаю резистор сопротивлением 1 кОм.
- Если у вас нет под рукой 9-вольтового источника питания, попробуйте закоротить каждый из светодиодов под напряжением (соблюдайте меры предосторожности). Вкручиваю лампочку в гнездо. Подаю напряжение. Перевожу мультиметр в режим измерения тока. По очереди прикасаюсь щупом к каждой детали. Как только я дохожу до неисправной части, лампочка загорается. Этот метод работает только в том случае, если неисправен один диод.
Наиболее распространенные причины выхода из строя
Выход из строя светодиодной лампы часто вызван неисправностями и резкими перепадами напряжения в центральном блоке питания. Сами светодиодные компоненты в этом случае остаются работоспособными, но драйвер может быть поврежден.
Существует вероятность производственного брака. В основном это касается "небрендированной" продукции, но может произойти и с брендированной продукцией, хотя такие случаи очень редки и обычно выявляются на этапе покупки.
Удары и вибрация не повреждают диоды, но наиболее негативно влияют на драйвер. Может быть нарушена целостность конструкции и точность установки элементов управления на плату.
Если сам светильник плохо вентилируется, драйвер будет перегреваться. В конечном итоге это негативно скажется на его работе и приведет к поломке.

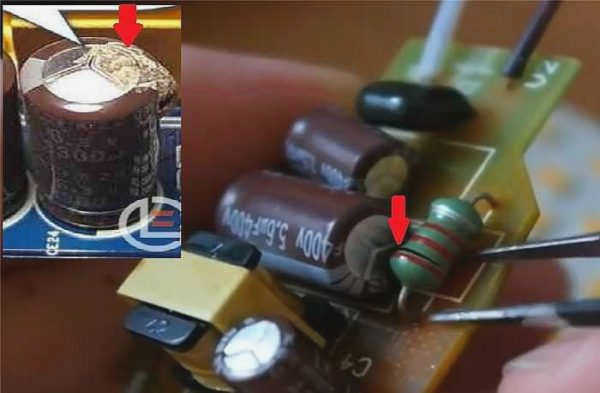

Лампа будет мерцать и мигать, раздражая глаз, если вышел из строя токоограничивающий резистор, и совсем не будет гореть, если вышел из строя конденсатор.
Все эти моменты неприятны, но паниковать не стоит. Неисправность можно легко устранить в домашних условиях своими руками.
Плохо организованная электропроводка в доме или квартире окажет пагубное влияние на Led-элемент и приведет к его выходу из строя.
Кроме того, это увеличит нагрузку на проводку и может вызвать дополнительные проблемы в ближайшем будущем. Поэтому лучше доверить монтаж профессионалам.
Первичная диагностика устройства
Как правило, светодиодный модуль не загорается из-за обрыва проводки, неисправности системы выключателей, отсутствия контакта в цоколе или неисправности самой лампы.
Чтобы разобраться в этой проблеме, необходимо провести предварительную диагностику, чтобы понять, в чем заключается проблема.
Если лампа не загорается при включении выключателя, выкрутите ее из цоколя и вкрутите другую лампу, не обязательно светодиодную.
Если ситуация изменится и свет загорится, значит, неисправна сама лампа. Если свет не загорается, то неисправность в проводке.
Следующим шагом будет использование мультиметра для проверки наличия напряжения в электрической цепи.
Для этого просто прислоните прибор к части розетки с включенным выключателем и посмотрите на показания. Оно должно быть 220 В. Если значения отличаются, это означает, что обнаружен неисправный участок.

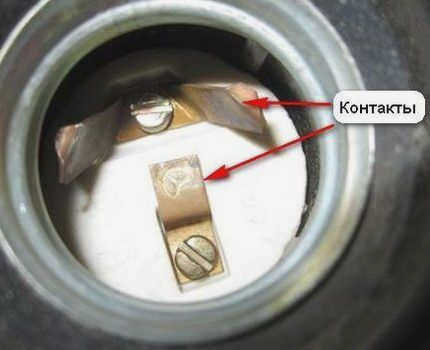

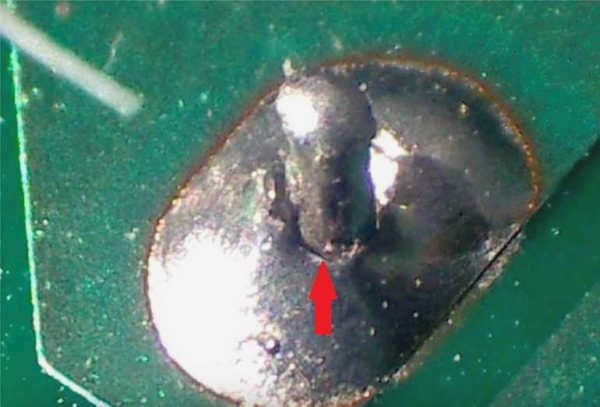

Когда наличие правильного напряжения подтверждено, а лампа все еще не горит, проверьте наличие контакта между основанием розетки и клеммами розетки. Если в этой области имеется неисправность, возникнет дуга и на усах будет скапливаться сажа.
При интенсивном использовании, постоянном перегреве или недостаточной первоначальной толщине центральные и боковые контакты в цоколе могут повредиться и привести к регулярному перегоранию светодиодных ламп.
Чтобы их удалить, отключите напряжение, отслоите ненормальные образования и осторожно отогните усы. После того как все это сделано, можно вкрутить в цоколь работающую лампочку и проверить результат.
Если на контактах цоколя нет напряжения, снимите цоколь и проверьте наличие фазы на самом жгуте проводов. Если она присутствует при включенном выключателе, то цоколь следует заменить.
Как разобрать светодиодную лампу
Прежде всего, проверьте подачу напряжения на контакты цоколя. Для этого вкручивается рабочая лампочка, если свет загорается, то неисправен предыдущий блок.
Причины выхода из строя светодиодной лампы могут быть самыми разными – перегоревший диод или неисправная плата.
Часто они перестают работать из-за конденсата, который собрался внутри корпуса. Во всех случаях ремонт светодиодной лампы требует предварительной разборки конструкции.
Компонентами светодиодной лампы являются:
- покрытие;
- стержень;
- матрица со светодиодным блоком
- рассеиватель;
- драйвер.
Колба лампы не герметична, так как в ней нет газов. Корпус может быть изготовлен из пластика или стекла. Пластиковый рассеиватель располагается сверху.

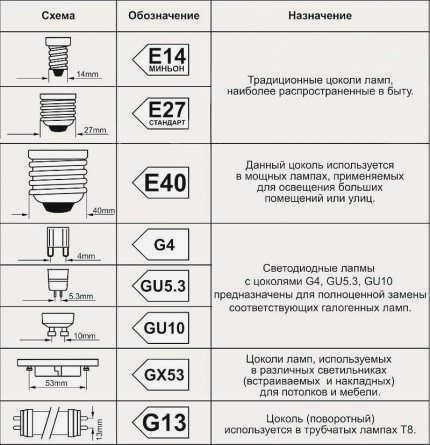

Используемые цоколи светодиодных ламп могут быть разными. Компонентами корпуса являются группы светодиодов, припаянных к пластинам из текстолита или алюминия.

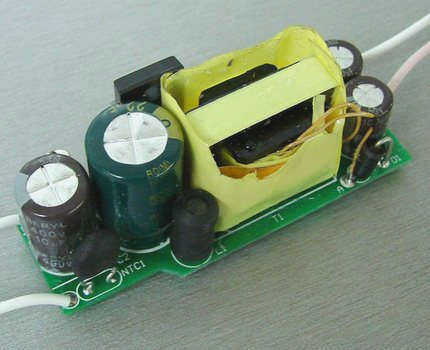

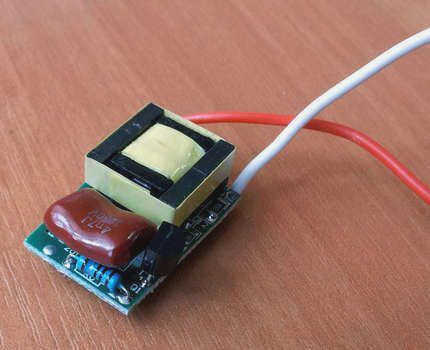

Драйверы, отдельные или встроенные в корпус, используются для преобразования входного напряжения в наиболее подходящее значение для светодиодов, соединенных в группы. Наиболее распространенные схемы питания – трансформаторного типа.
Светодиодные лампы абсолютно безопасны. Они не испускают ультрафиолетового или инфракрасного излучения. Они не содержат ртути или тяжелых металлов.
Чтобы получить доступ к внутреннему пространству, откройте защелки, фиксирующие светорассеивающий купол. Если он прикреплен к корпусу винтами, их необходимо выкрутить.
Существует и другой способ извлечения, используемый для устройств, изготовленных с применением герметизирующего клея. Для выполнения этой операции потребуется шприц с иглой, шило и растворитель. Чтобы отсоединить диффузор, необходимо удалить герметик, которым он прикреплен к стопорному кольцу.
Краткое и полезное видео по теме
Вот наглядное и интуитивно понятное видео по демонтажу:
Процесс снятия и ремонта светодиодной лампы:
Разобрать лампочку очень просто. Вы можете сделать с ней много интересных вещей, но повторно использовать ее по назначению не получится. Люминесцентные и светодиодные лампочки можно в какой-то степени разобрать и отремонтировать.
