Как выбрать объем гидроаккумулятора для систем водоснабжения

Объем устройства определяется по результатам предварительного расчета.

Как выбрать аккумулятор давления для системы водоснабжения

Для удобства понимания мы представляем этот раздел в табличной форме:

Раздел Назначение Специфические характеристики

Тип размещения	Горизонтальные	Вместимость этих резервуаров больше. Вертикальное расположение позволяет установить выпускной клапан в верхней части. Это облегчает техническое обслуживание. Только объем помещения ограничивает установку.
Вертикальные	Компактные варианты с вентиляционным клапаном. Недостатком является то, что для удаления воздуха из некоторых моделей необходимо полностью сливать воду, что неэкономично.
Накопитель энергии	Пневматические накопители	Мембранный, цилиндрический или поршневой тип. Проблема возникает, когда изнашивается перегородка – требуется дорогой и трудоемкий ремонт.
Баллонный или поршневой	Наиболее популярные. Когда лампочка изнашивается, вы можете самостоятельно заменить ее на новую, не прибегая к услугам профессионалов.
Механический аккумулятор	Нагружается грузом или пружиной. Работа основана на кинетической энергии. Довольно громоздки и работают автономно.

Как выбрать емкость бака?

Емкость бака может быть выбрана произвольно. Нет никаких требований или ограничений. Чем больше бак, тем больше воды в случае отключения и тем реже нужно включать насос.

При выборе объема следует учитывать, что объем, указанный в техническом паспорте, – это объем всего бака. В баке будет в два раза меньше воды. Второе, о чем следует помнить, – это размер бака. Бак на 100 литров – это приличных размеров бочка – около 850 мм в высоту и 450 мм в диаметре. Вам нужно найти место, куда поставить его и кассеты. Где-нибудь в помещении, куда входит труба от насоса. Обычно там устанавливается все оборудование.

Если вам нужны рекомендации по выбору объема батареи, рассчитайте средний расход из каждого выхода (существуют специальные таблицы или вы можете обратиться к паспорту бытовой техники). Сложите все эти данные вместе. Получите возможный расход, если все потребители работают одновременно. Затем рассчитайте, сколько и какие приборы могут работать одновременно и сколько воды расходуется в минуту в этом случае. К этому времени решение, скорее всего, будет найдено.

Конструкция и работа аккумулятора давления

В системе водоснабжения при открытии крана давление воды постепенно снижается. При достижении заданного уровня система автоматизации включает насос, который восстанавливает исходное состояние. Это контролируется без вмешательства пользователя с помощью реле давления.

Для предотвращения слишком частого включения насосного оборудования устанавливается аккумулятор давления. Демпфирующие свойства этого устройства смягчают воздействие воды. Дополнительной функцией является обеспечение запаса воды.

Для выполнения этих задач используется специальное конструктивное решение. Гибкая мембрана (цилиндр) из пластика устанавливается в стационарный бак. Эта часть бака используется для хранения жидкости. Воздух, закачиваемый в пространство между стенками, обеспечивает необходимое давление. Для соединения используются встроенные фланцы:

• основной трубопровод;
• золотникового клапана;
• манометр.

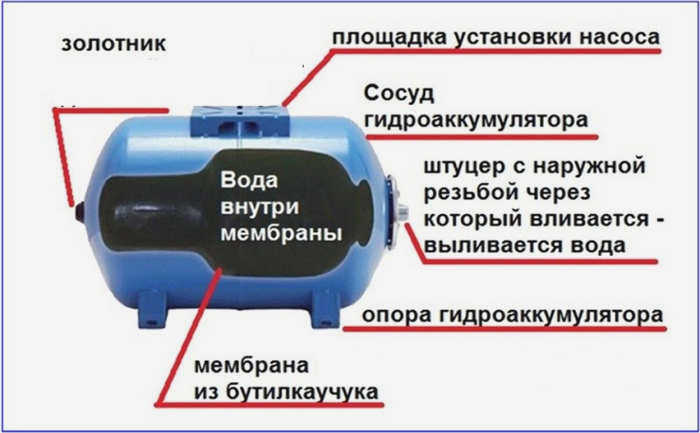

Схема типичного гидравлического бака

Опорные элементы необходимы для устойчивого размещения тяжелых баков на горизонтальных поверхностях. Модели доступны в горизонтальном или вертикальном исполнении.

Зачем нужен аккумулятор давления в системе отопления?

Мембранный аккумулятор выполняет аналогичную функцию в отопительном контуре:

• он поддерживает нормальное давление;
• снижает частоту включения циркуляционного насоса;
• предотвращает гидроудары при дозаправке и в аварийных ситуациях.

В этих системах увеличение напора вызывает тепловое расширение при нагреве теплоносителя.

Важно: При выборе оборудования следует обратить внимание на обработку горячей воды. Соответствие этому параметру проверяется на основании сопроводительной документации производителя.

Выбор гидроаккумулятора для водоснабжения: давление, объем, схема

Для ускорения расчетов можно воспользоваться специализированным калькулятором. Однако при выборе этого метода важно убедиться в корректной работе соответствующего программного обеспечения. В некоторых случаях предлагаются упрощенные методы расчета, которые не учитывают всех важных факторов.

Для определения вместимости гидравлического бака необходимы следующие исходные данные:

• Допустимая частота рабочих циклов насосного оборудования (Р);
• номинальное давление (Dn), создаваемое гидравлическим резервуаром;
• среднее потребление (P);
• нижний (D min) и верхний (Dmax) пороги включения и выключения насоса.

Эксперты рекомендуют выбирать частоту включения насоса 12±2 раза в час. Это значение поможет избежать ускоренного износа мембраны. При коротких рабочих циклах маломощное насосное оборудование не успевает заполнить гибкий цилиндр. Более эффективный аналог стоит дорого.

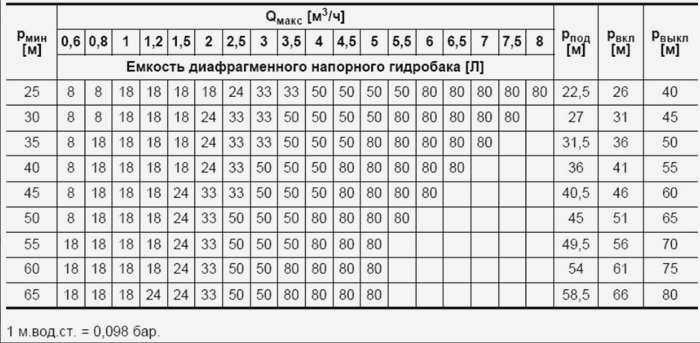

Вместо точных расчетов можно выбрать аккумулятор давления и подобрать базовые параметры на основе справочных данных.

Еще одним справочным параметром является нормативное давление для правильной работы системы водоснабжения. Если аккумулятор давления установлен в подвале трехэтажного дома, то для подъема жидкости на максимальную высоту необходимо создать давление около 1,7 бар. Для ручных расчетов используется формула Dn = (V + K)/10, где:

• Dn – нормативное давление;
• В – расстояние от выходного штуцера гидробака до крана на верхнем этаже (11 м);
• К – поправочный коэффициент (=6).

Важно! Производители установили нормативное давление на уровне 1,5±0,1 атм. Для проверки этого параметра перед началом монтажных работ можно использовать манометр.

Разница между автоматическими порогами должна быть установлена с учетом объема жидкости, хранящейся в гидравлическом баке. Избыточное давление повышает производительность, но ускоряет износ и увеличивает вероятность повреждения мембраны.

Как выбрать гидроаккумулятор давления для частных систем бытового водоснабжения?

Перед покупкой следует учесть все параметры гидроаккумулятора

Особое внимание следует обратить на

• объем бака
• тип размещения
• тип накопления;
• номинальное давление;
• цена выбранной модели.

Сертификат соответствия для гидравлического бака выглядит следующим образом

При покупке поинтересуйтесь у продавца о наличии и стоимости сменных мембран или цилиндров для выбранной модели, а также о том, имеются ли они в общем доступе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а также гарантийный срок на устройство.

Важная информация! Если вы собираетесь установить устройство самостоятельно, убедитесь, что это не приведет к аннулированию гарантии. Некоторые производители требуют, чтобы покупатели нанимали профессиональных установщиков – это указано в одном из пунктов гарантийного договора.

Сложно разобраться в сфере применения таких изделий. Сегодня на полках магазинов представлена продукция разных компаний. Чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

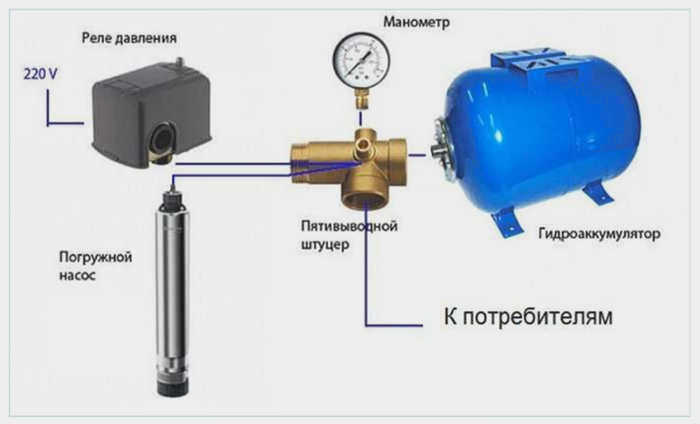

Схема установки водоснабжения из скважины с включением гидроаккумулятора

Установка гидроаккумулятора

После того как вы приобрели подходящую для вашего колодца или скважины модель электронасоса, подключили его к трубопроводу, рассчитали объем и приобрели подходящий гидробак, важно правильно его установить. Если модель имеет большой объем и устанавливается на вертикальном основании, стоит следовать приведенным ниже рекомендациям:

• Объемный бак лучше размещать в самой высокой точке дома (чердак, второй этаж) – это создаст максимальное давление в водопроводе.
• Пол в помещении должен быть ровным, а влажность не должна превышать рекомендуемые пределы, чтобы избежать коррозии оцинкованного фланца и поверхности бака.
• Лучше всего подключать устройство с помощью гибкого напорного шланга с оплеткой из нержавеющей стали и латунных накидных гаек диаметром один дюйм. Избегайте подводящих шлангов с алюминиевой оплеткой и монтажных рукавов, изготовленных из дешевого силицированного алюминия – хрупкого сплава алюминия и кремния.

Рис. 10 Схема подключения аккумуляторов давления для бытовых систем водоснабжения

Популярные модели и примерные цены

Небольшой обзор цен на модели известных фирм поможет в выборе гидроаккумулятора для частной бытовой системы водоснабжения. На рынке гидроаккумуляторов популярны следующие марки:

1. Аквабрайт производства российской компании Джемикс (гидробак 80 л – около 3500 рублей, 100 – 4400 рублей);
2. Jeelex – также отечественный бренд (80-литровый бак стоит 4400 рублей, 100-литровый – 5700, информация с официального сайта производителя).
3. UNIPUMP – российский производитель, работающий с итальянским поставщиком Italtecnica. Стоимость 80-литрового гидроаккумулятора – от 4438 до 5260 рублей, 100 – от 5690 до 7442.
4. Reflex – немецкий бренд, 80-литровый бак стоит от 8 т. рублей, 100 – от 10 т. руб.
5. Беламос – российская компания-производитель насосного оборудования, 80л – 4385 руб, 100л – 5030.
6. Wester – бренд, входящий в группу компаний "Импульс", имеющий связи с поставщиками в Европе и США. Гидравлический бак объемом 80 литров предлагается по цене 3910 рублей, 100 литров – 7108 рублей.
7. Zilmet – итальянская компания, как сообщается, самый дорогой бренд – стоимость 60-литрового бака со съемной мембраной – 27420 рублей, 100 – 43965.

Не покупайте подозрительно дешевые аккумуляторы неизвестных производителей – они долго не прослужат. Обратите внимание на официальный сайт производителя: у серьезной компании он должен быть в национальной или международной зоне регистрации – смотрите на доменное имя первого уровня (com, ru, it и т.д.). Бренд должен быть "прозрачным" – содержать информацию о заводе-производителе, адрес, фото и видео производства. Если нет нормального сайта, то нет и такого бренда, продукция производится на собственном производстве и "ламинируется" фишками заказчика.

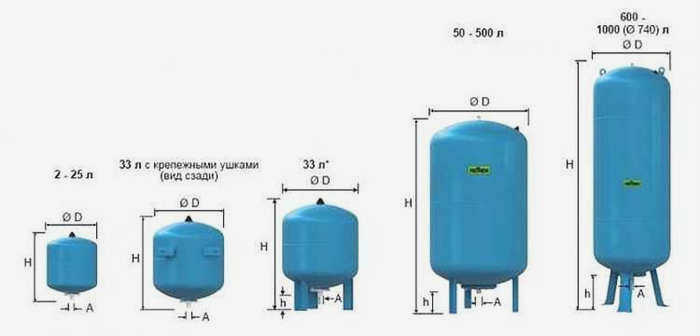

Тип гидравлического бака

Выбирая гидроаккумулятор давления для домашней системы водоснабжения, важно помнить, что производители разработали два типа гидроаккумуляторов для удобства размещения и установки в частных домах: горизонтальный и вертикальный. Следует помнить, что важно не только установить его дома, но и обслуживать устройство в дальнейшем: оно должно быть легкодоступным.

Критической разницы между горизонтальными и вертикальными моделями нет. Как правило, в верхней или боковой части устройства находится клапан или вентиль для откачки и удаления воздуха, а внизу – фитинг для подключения к водопроводу. Для гидравлического бака емкостью менее 50 литров необходимо полностью слить воду для удаления лишнего воздуха.

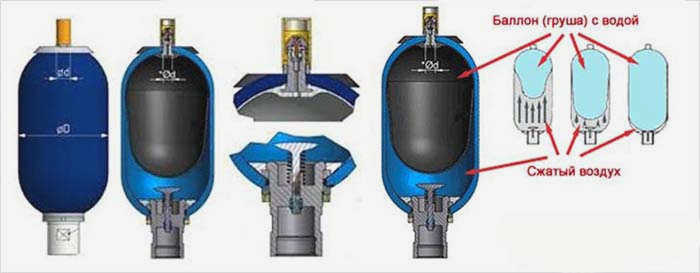

Гидравлические аккумуляторы изготавливаются в соответствии с внутренней структурой сосуда:

• с неподвижной мембраной;
• с резиновым баллоном (так называемым шаром);
• со съемной мембраной.

Изделия со встроенной мембраной дешевле и достаточно надежны, но следует помнить, что при повреждении резины внутреннего бака потребуется замена устройства. В случае баков с пузырьком и съемной мембраной достаточно заменить бак. Самая простая замена – в устройствах с баллоном: снимите фланец, выньте поврежденный баллон, вставьте новый.

Пищевая резина как материал для мембраны имеет различные свойства:

• натуральный каучук обладает высокой эластичностью, но низким сопротивлением диффузии воды (сильно набухает) и выдерживает температуру от 0 до +50°C (в настоящее время редко встречается в качестве мембранного материала);
• синтетический бутил не так эластичен, но "живет дольше" и выдерживает более широкий диапазон температур: от -10 до +100°C;
• Этилен-пропиленовая резина имеет самый длительный срок службы и очень надежна, выдерживая температуры от -50°C до +130°C (если в инструкции к аккумулятору указано, что он изготовлен из EPDM-резины, это самый надежный вариант).
