Как выбрать звуковую карту

Как выбрать звуковую карту?

Уже давно отдельная звуковая карта стала необязательной – встроенных аудиочипов в материнских платах достаточно для удовлетворения потребностей большинства потребителей. Однако многие компании по-прежнему выпускают отдельные звуковые карты – они позиционируются как оптимальное решение для геймеров, любителей музыки и кино.

Стоит отметить, что в этой статье мы практически не рассматриваем звуковые карты для профессионального использования (для записи звука). Это тема для совершенно отдельного разговора, но сегодня мы поговорим о звуковых картах для аудиофилов, разборчивых геймеров и любителей качественного кино. Также отметим, что мы не будем рассматривать слишком дешевые карты – их покупка в подавляющем большинстве случаев просто не имеет смысла, так как они ничем не лучше чипов в современных “материнских платах”. Однако у нас есть несколько не слишком дорогих вариантов на выбор.

В следующем разделе мы расскажем о важных характеристиках звуковых карт, которые следует учитывать при выборе, а затем поговорим о десяти моделях, на которые стоит обратить внимание и которые вы можете приобрести у продавцов в нашем каталоге.

Основными характеристиками, на которые следует обратить внимание, являются

Тип

Все компьютерные звуковые карты можно разделить на три типа – 10 лучших звуковых карт

ASUS Xonar Essence STX

Довольно дорогая карта ASUS для требовательных геймеров, которым не нужны многоканальные функции.

Особенности:

• тип – внутренний
• Разъем PCI-Express
• ЦАП: 24 бит / 192 кГц
• АЦП: 24 бит / 192 кГц
• EAX 2
• OpenAL
• ASIO 2.0
• 2 аналоговых выхода
• Коаксиальный выход S/PDIF
• микрофонный вход

ASUS Xonar Essence ST

Еще одна модель высокого класса от ASUS. Он отличается от Xonar Essence STX наличием оптического выхода S/PDIF.

Особенности:

• тип – внутренний
• Разъем PCI-Express
• ЦАП: 24 бит / 192 кГц
• АЦП: 24 бит / 192 кГц
• EAX 5
• ASIO 2.0
• 2 аналоговых выхода
• Коаксиальный выход S/PDIF
• микрофонный вход

Creative SoundBlaster ZXR

Собственная дорогая модель Creative с возможностью вывода многоканального звука.

Особенности:

• тип – внутренний
• Разъем PCI-Express
• ЦАП: 24 бит / 192 / 96 кГц
• АЦП: 24 бит / 192 кГц
• EAX 5
• ASIO 2.0
• 4 аналоговых выхода
• Оптический выход S/PDIF
• Оптический вход S/PDIF
• Входное гнездо 6,3 мм джек

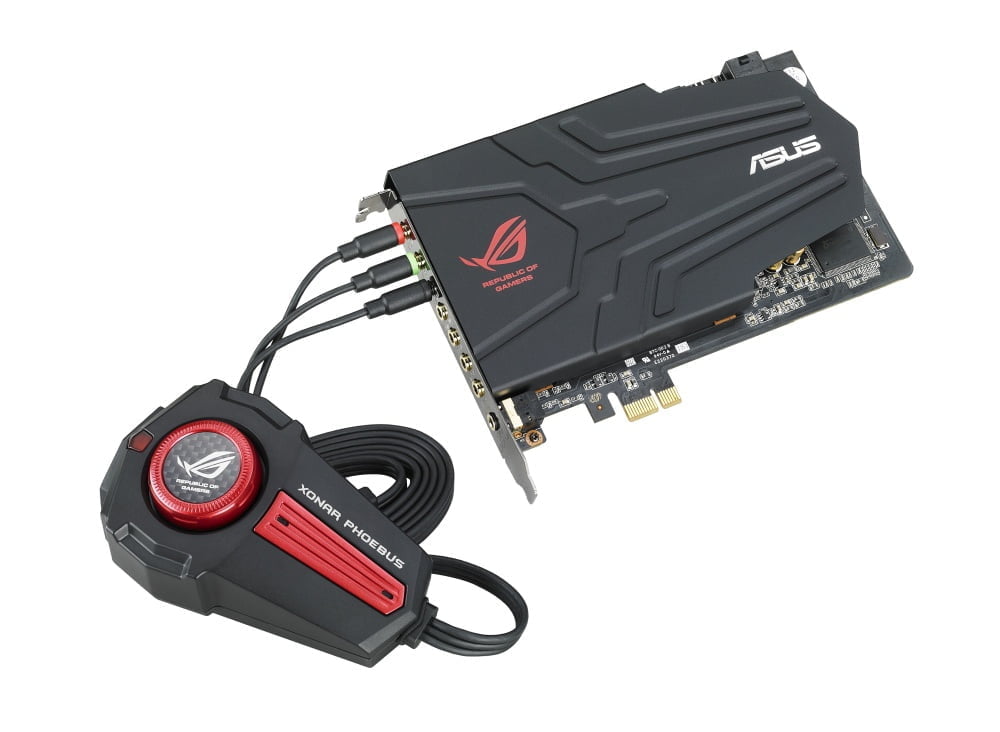

ASUS ROG Xonar Phoebus

Усовершенствованная внутренняя звуковая карта Asus с многоканальным звуком.

Особенности:

• тип – внутренний
• подключение – PCI-Express
• ЦАП: 24 бит / 192 кГц
• АЦП: 24 бит / 192 кГц
• EAX 5
• ASIO 2.2
• 5 аналоговых выходов
• Оптический выход S/PDIF
• микрофонный вход

Creative Sound Blaster Zx

Отличная внутренняя карта от Creative с многоканальным звуком и небольшим настольным устройством.

Особенности:

• тип – внутренний
• Разъем PCI-Express
• ЦАП: 24 бит / 192 кГц
• АЦП: 24 бит / 192 кГц
• EAX 5
• OpenAL
• ASIO 2.0
• 3 аналоговых выхода
• микрофонный вход
• Подключение передней панели ПК

Creative Sound Blaster E5

Дорогая внешняя модель Creative для аудиофилов.

Особенности:

• тип – внешний
• Разъем USB 2.0
• ЦАП: 24 бит / 192 кГц
• АЦП: 24 бит / 192 кГц
• Оптический вход S/PDIF
• 1 аналоговый выход
• 1 оптический выход S/PDIF
• 2 выхода для наушников
• микрофонный вход

ASUS Xonar U7

Доступная внешняя звуковая карта ASUS для любителей качественной музыки.

Особенности:

• тип – внешний
• Разъем USB 2.0
• ЦАП: 24 бит / 192 кГц
• АЦП: 24 бит / 192 кГц
• ASIO 2.0
• 5 аналоговых выходов
• Коаксиальный выход S/PDIF
• выход для наушников
• микрофонный вход

ASUS Xonar Essence STU

Стильная, дорогая внешняя модель для любителей музыки и кино, а также для записи звука.

В чем разница между игровой звуковой картой и аудиофильской звуковой картой для ПК?

Тридцать лет назад Creative Technology, тогда еще малоизвестная компания из Сингапура, выпустила свою первую звуковую карту Sound Blaster для IBM PC. “Зачем дешевому офисному ПК звуковая карта?”. – дразнили аналитики в то время. Однако резкий рост спроса на рынке быстро доказал, что они ошибались. И по сей день Creative продолжает успешно выпускать аудиоадаптеры для всех сфер применения и бюджетов: аудиофильские Sound Blaster и Sound BlasterX для геймеров. Чем они отличаются и какую модель вам лучше выбрать, мы расскажем простым языком в этой статье.

Различия заключаются в следующем

Интегрированные или дискретные. Первым основным критерием классификации звуковых карт является то, интегрированы ли они в материнскую плату или дискретны как отдельное устройство. Интегрированные решения – это простые аудиосхемы, которые одновременно выполняют задачи аудиопроцессора, ЦАП и маломощного усилителя (поддерживаются только недорогие наушники с сопротивлением до 150 Ом). Дискретные решения имеют более сложную, многоступенчатую конструкцию, в которой каждый этап обработки звука оптимально выполняет свою индивидуальную задачу. Это позволяет дискретным решениям повысить качество как при воспроизведении музыки, так и при записи звука.

Внешний или внутренний. Звуковые карты USB более универсальны, поскольку они могут работать как с настольными компьютерами, так и с ноутбуками. Однако ограничение мощности шины USB (усиление наушников до 300 Ом), а также стабильность мощности порта USB (которая сильно варьируется в зависимости от модели материнской платы), в большинстве случаев делают внешнюю звуковую карту уступающей внутренней, которая работает на гораздо более стабильной шине PCI-Express.

Аудиопроцессор и ЦАП. Ключевыми компонентами звуковой карты являются аудиопроцессор и цифро-аналоговый преобразователь. Первый можно лирически назвать “мозгом” звуковой карты, а второй – “душой”. Стоимость аудиопроцессора и ЦАП варьируется от нескольких долларов до нескольких сотен долларов. Но качество звука может отличаться не в разы, а всего на несколько десятков процентов. Важно понимать, что в случае с аудиооборудованием каждый процент увеличения качества звука влечет за собой очень большие дополнительные расходы.

Операционные усилители. Хотя многие колонки имеют собственный усилитель, звуковая карта с хорошим операционным усилителем необходима для получения комфортной громкости звука для наушников, особенно дорогих наушников с высоким импедансом (до 600 Ом). Он может быть интегрирован в основной аудиочип или в виде отдельного чипа, впаянного в звуковую карту, или даже вставлен в разъем для быстрой замены. В качестве альтернативы можно использовать каскад из нескольких ИС, либо отдельно для каждого стереоканала, либо последовательно обрабатывая аудио.

Аудиоразъемы. Самые простые звуковые карты, например, встроенные в ноутбуки, оснащены только двумя (для стереонаушников и микрофона) или даже одним двойным 3,5-мм разъемом MiniJack. Чуть более функциональные решения позволяют подключать 5.1 или 7.1-канальные аудиосистемы. Звуковые карты высшего класса обычно имеют разъемы RCA для подключения динамиков и “большой” разъем 6,3 мм для наушников. Владельцам цифровых аудиоприемников обязательно понадобится выход S/PDIF для оптоволокна Toslink. Модели, предназначенные для записи, дополнительно оснащены разъемом XLR для подключения микрофона с фантомным питанием.

Забудьте о дискретных звуковых картах. Достаточно интегрирована для всех

Закладка

Вот что нужно покупать – дискретные или внешние звуковые карты. Для платформ Mac и Win.

Мы часто пишем о качестве звука. Мы часто пишем о портативных звуковых картах, но избегаем настольных интерфейсов. Почему?

Настольный домашний динамик подлежит страшного хора.. Особенно когда в качестве источника звука используются компьютеры.

Большинство пользователей любого компьютера считают дискретную или внешнюю звуковую карту это ключ к хорошему звучанию.. Это объясняется “добросовестностью” маркетингPC – очень хороший выбор для вывода звука на ПК.

Что компьютер использует для вывода звука

Встроенный звук в современных материнских платах и ноутбуках намного превосходит возможности слухового анализа среднего психически здорового, технически грамотного слушателя. Платформа не имеет значения.

Некоторые материнские платы имеют достаточно …высококачественный интегрированный звук.. Они имеют те же характеристики, что и бюджетные материнские платы. Улучшение достигается за счет отделения звуковой части от остальных компонентов, использования более качественных компонентов.

Тем не менее, большинство плат используют один и тот же кодек от Realtek. Настольные компьютеры Apple не являются исключением. По крайней мере, приличная часть из них Realtek A8xx.

Этот кодек (набор инкапсулированной на кристалле логики) и его модификации характерны практически для всех материнских плат, предназначенных для процессоров Intel. Маркетологи называют это Intel HD Audio.

Измерения качества звука Realtek

Реализация аудиоинтерфейсов в значительной степени зависит от производителя материнской платы. Высококачественные образцы демонстрируют очень хорошие показатели. Например, тест RMAA для аудиотракта Gigabyte G33M-DS2R:

Ровность АЧХ (40 Гц – 15 кГц), дБ: +0.01, -0.09
Уровень шума, дБ(A): -92,5
Динамический диапазон, дБ(A): 91,8
Гармонические искажения, %: 0.0022
Интермодуляционные искажения + шум, %: 0.012
Канальные искажения, дБ: -91.9
Интермодуляция при 10 кГц, %: 0.0075

Все эти показатели заслуживают оценки “Очень хорошо” и “Отлично”. Не каждая внешняя карта может предложить такие результаты.

Результаты сравнительных испытаний

К сожалению, время и оборудование не позволяют нам провести собственные сравнительные испытания различных встроенных и внешних решений.

Поэтому давайте примем то, что уже сделано для нас. Например, в Интернете можно найти данные о двойной внутренней передискретизации наиболее популярных серий дискретных карт Creative X-Fi. Поскольку они относятся к схемотехнике, мы оставим проверку на ваше усмотрение.

А вот материал, опубликованный крупным аппаратным проектом может дать вам много подсказок. В ходе тестирования, проведенного на нескольких системах со встроенным кодеком для $2 к аудиофильскому решению за 2 000, появились очень интересные результаты.

Оказалось, что Realtek ALC889 показывает не самую ровную АЧХ, и дает приличную тональную разницу в 1,4 дБ на частоте 100 Гц. Однако в действительности это число не является критическим.

А в некоторых реализациях (например, в моделях материнских плат) его вообще нет – см. рисунок выше. Его можно заметить только при прослушивании одной частоты. В музыке, при правильной настройке эквалайзера, даже заядлый аудиофил не сможет отличить дискретную карту от встроенного решения.

Экспертное мнение

Во всех наших слепых тестах мы не смогли обнаружить никакой разницы между 44,1 и 176,4 кГц или 16 и 24-битными записями. По нашему опыту, соотношение 16 бит/44,1 кГц обеспечивает наилучшее качество звука. Форматы выше этого только зря съедают место и деньги.

Даунсемплинг дорожки с 176,4 кГц до 44,1 кГц с помощью высококачественного ресемплера гарантирует отсутствие потери деталей. Как только вы получите его в руки, измените частоту на 44,1 кГц и наслаждайтесь.

Основное преимущество 24-битного формата перед 16-битным – больший динамический диапазон (144 дБ над 98), но оно практически незначительно. В современной музыке идет борьба за объем, когда динамический диапазон искусственно сокращается до 8-10 бит уже на стадии производства.

Моя карта звучит не очень хорошо. Что делать?

Все это очень убедительно. За время работы с аппаратным обеспечением я успел протестировать множество устройств – настольных и портативных. Независимо от этого, в качестве домашнего геймера я использую компьютер с со встроенным Realtek.

Я рекомендую вам не теряться в этом, это очень хорошо реализовано на Mac. Для готовых платформ стоит посмотреть на тесты качества реализации аудиотракта.

Что делать, если в аудио есть артефакты и проблемы? Выполните следующие действия:

1) Выключите все эффекты на панели управления, переведите зеленое отверстие “линейный выход” в режим “2 канала (стерео)”.

2) В микшере ОС отключите все ненужные входы, регуляторы громкости установите на максимум. Регулировку следует выполнять только с помощью ручки, расположенной на динамике/усилителе.

3) Установите правильный проигрыватель. Для Windows – foobar2000.

4) Установите опцию “Kernel Streaming Output”. (требуется дополнительный плагин), 24 бит, программная передискретизация (через PPHS или SSRC) до 48 кГц. Для вывода используйте WASAPI Output. Отключите регулировку громкости.

Все остальное – это работа вашей аудиосистемы (колонок или наушников). В конце концов, звуковая карта – это прежде всего ЦАП.

Каков итог?

Реальность такова, что в целом дискретная карта не дает существенного выигрыша в качестве воспроизведения музыки (по крайней мере, такого). Его преимущества заключаются только в удобстве, функциональности и, может быть,, стабильность.

Почему все издательства продолжают рекомендовать дорогие решения? Простая психология – люди считают, что для изменения качества компьютерной системы нужно что-то купить что-то продвинутое, дорогое.. На самом деле, во все нужно вкладывать свою голову. И результат может быть неожиданным.

Закладка

• Твитнуть
• Поделиться
• Скажите

Николай Маслов

Канбан – инженер, радиофизик и музыкант. Я говорю о технологии простыми словами.

Внутренние и внешние звуковые карты

Звуковые карты делятся на внутренние и внешние. Внешние карты – это отдельные устройства, которые подключаются к компьютеру через USB или FireWire. Внутренние карты подключаются к слотам расширения на материнской плате внутри компьютера. Внутренние карты сравнимого качества обычно стоят дешевле из-за отсутствия внешнего корпуса. Недостатком внутренних карт обычно является высокий риск подвергнуть компьютер плохому питанию и многочисленным помехам. Внешние звуковые карты часто проще в использовании благодаря отдельным внешним элементам управления и входа/выхода, которые находятся под рукой. Кроме того, внешние карты могут работать как с настольными, так и с портативными компьютерами.

Звуковые карты делятся на домашние и профессиональные. Профессиональные карты используют типичные типы разъемов для музыкального оборудования, такие как Jack 6,3 мм и XLR с балансом, в то время как потребительские карты используют разъемы RCA или Jack 3,5 мм.

Потребительская звуковая карта NuForce Icon uDAC-2 и профессиональная E-MU 0404 USB.

На какие особенности стоит обратить внимание?

Мощность

Для внешних звуковых карт используется внешний источник питания или питание по шине USB. Если используется внешний блок питания, звуковая карта может работать лучше, поскольку она не зависит от шумного блока питания компьютера. С другой стороны, карты с питанием от шины USB более портативны, поскольку не требуют дополнительной розетки и могут работать, подключенные к ноутбуку в дороге.

Это специальный протокол для передачи данных от программного обеспечения к драйверу звуковой карты. ASIO позволяет передавать звук из программного обеспечения на звуковую карту без искажений. Вторая опция, необходимая только музыкантам, заключается в установке минимального уровня задержки сигнала от программы к звуковой карте, что полезно при воспроизведении/записи живых инструментов.

ASIO4ALL

Это бесплатный драйвер, который добавляет поддержку ASIO для любой звуковой карты. Для обеспечения качества звука и точности данных драйвер, к сожалению, не обеспечивает битстриминг и необходим в случаях, когда звуковая карта не имеет встроенной поддержки ASIO, а программа, с которой вы работаете, может выводить звук только в ASIO.

WASAPI

Для Windows 7 и 8 альтернативный вариант передачи звука без искажений доступен через интерфейс WASAPI, но его поддерживает меньшее количество аудиопрограмм. WASAPI – это альтернатива ASIO для точного воспроизведения музыки.

Поддержка микрофонов и фантомное питание

Существуют различные типы микрофонов, но наиболее современными являются динамические и конденсаторные/электретные микрофоны. Первый тип не требует отдельного блока питания и работает как с домашними, так и с профессиональными звуковыми картами. Второй тип микрофонов требует фантомного питания, которое составляет около 5 В для домашних микрофонов и от 12 до 48 В для профессиональных микрофонов. По этой причине домашние конденсаторные/электретные микрофоны нельзя подключать к профессиональным картам (фантомное питание будет слишком высоким и микрофон может быть поврежден), а профессиональные микрофоны, подключенные к бытовым картам, не будут работать из-за недостаточного фантомного питания.
