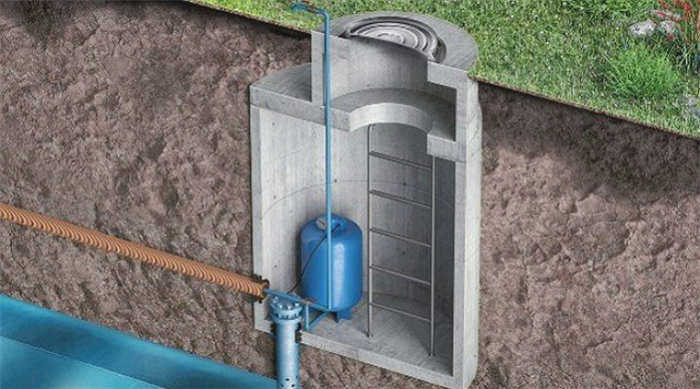

Как выглядит кессон для скважины

Стыки заделываются бетонным раствором. Поскольку бетон склонен постепенно пропускать влагу, следует заранее подумать о гидроизоляции стен. Для этого часто используют рубероид или полиэтилен, на который наносят битумный состав.

Бетонный кессон для скважин: установка и преимущества

Бетонный кессон – это герметичный контейнер, который устанавливается рядом со скважиной и используется для защиты оборудования. Конструкция обеспечивает сохранность внутренних узлов и продлевает срок их службы. Если кессон установлен правильно, то скважина будет работать в любое время года.

Для чего используется кессон

В загородных домах не всегда есть возможность провести водопровод, поэтому люди часто выбирают устройство скважины. Чтобы иметь постоянный доступ к водоснабжению, рядом со скважиной необходимо установить насос и другое оборудование. Поскольку оборудование будет подвергаться воздействию высокой влажности и перепадов температур, оно должно быть надежно защищено герметичной камерой. Такой камерой является бетонный кессон.

Обычно он устанавливается в траншее вокруг скважины и должен быть достаточно высоким для среднего человека. Можно сделать камеру большего размера, в которой можно хранить хлебобулочные изделия и овощи, как в стандартном погребе. Чтобы иметь быстрый доступ к оборудованию, некоторые владельцы строят дорожку в дом.

Читайте также:
Искусственный водопад в саду своими руками: пошаговая инструкция

Общая информация

Рассматривая кессон, что это такое в строительстве, можно определить конструкцию как полую герметичную камеру, преимущественно круглой формы диаметром около 1 м, которая устанавливается сверху на буровой насос.

Чаще всего кессон помещается в яму, вырытую вокруг обсадной трубы, при этом устье обсадной трубы находится на глубине от 1 до 5 метров. В нижней части кессона имеется отверстие для скважины, а верхняя часть закрыта изолирующим люком. Внутри обязательно имеется лестница для спуска к буровому оборудованию.

Кессон используется для защиты насосной станции от плохой погоды, сезонных колебаний температуры, проникновения в недра, сточных и талых вод.

Функция кессона

При низких температурах вода превращается в лед. Обычно грунтовые воды находятся ниже уровня замерзания, но насосное оборудование установлено на поверхности и очень уязвимо к негативному воздействию низких температур: вода в системе замерзает, шланги рвутся, насос выходит из строя, и система водоснабжения перестает работать.

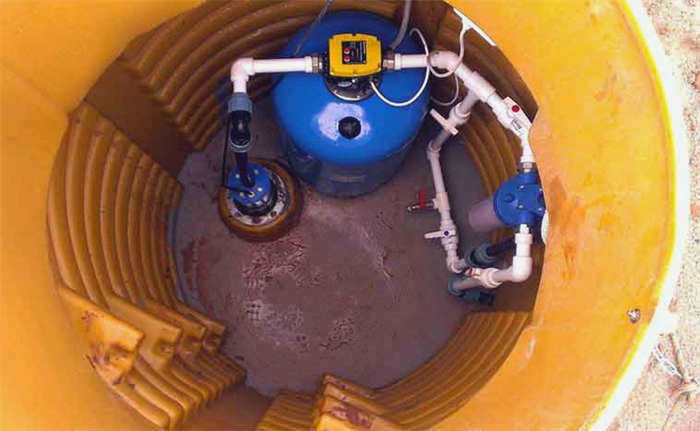

Поэтому, рассматривая, что такое кессон для скважины и зачем он нужен, можно кратко сказать, что это утепленное помещение, которое предотвращает замерзание бурового оборудования. Внутри конструкции устанавливаются

• водозаборный насос;
• фильтровальная установка;
• запорная арматура;
• аккумулятор;
• манометр;
• устройство автоматизации;
• расширительный бак.

Кессон для скважины не нужен только в том случае, если оборудование расположено рядом с отапливаемым помещением. В этом случае можно получить свободный доступ ко всем элементам насосной системы, но сильный шум оборудования вызывает некоторый дискомфорт.

При обустройстве скважины водопровод устанавливается в кессон на глубину 1-2 метра. Это обеспечивает эффективную защиту от низких температур.

Виды кессонов

Решив оборудовать скважину кессоном, важно знать, как и из чего он может быть сделан. Существует несколько видов таких подземных резервуаров.

Из кирпича или бетона

Бетонные и кирпичные кессоны можно сделать своими руками. Так поступали многие домовладельцы, когда специальные готовые изделия такого типа были недоступны.

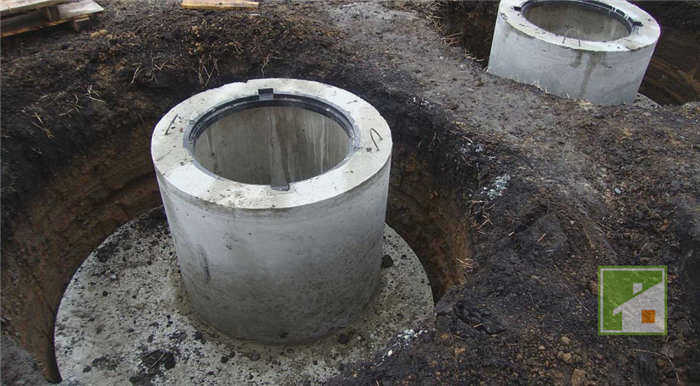

Самый простой способ изготовления кессона – это два или три бетонных кольца высотой 900-1000 мм и диаметром 1500 мм, устанавливая их одно на другое в бетонное дно. Кессон может быть изготовлен из железобетонной плиты или заполнен раствором и требует армирования.

Если используются кольца, то обеспечить герметичность резервуара довольно сложно, так как в стенках и между ними и днищем имеются швы. Они заполнены раствором и водонепроницаемы, но могут разойтись во время сезонных подвижек грунта. Этого можно избежать, если сделать кессон из монолитного бетона, залив бетон в опалубку.

Другой способ строительства кессона – возведение его на бетонном полу из кирпича или блоков с использованием водоотталкивающего раствора.

Кирпичные и бетонные конструкции имеют существенные недостатки:

• их строительство требует много времени и физических усилий, а в случае с кольцами – использования подъемного оборудования;
• Одна из причин наличия кессона – защита оборудования от замерзания; бетон плохо удерживает тепло и требует дополнительной изоляции;
• большой вес конструкции может погрузиться в землю и повредить корпус;
• Такие конструкции требуют проведения гидроизоляционных работ, но со временем в них будут образовываться микротрещины, поглощать воду и разрушаться.

Срок службы бетонных и кирпичных конструкций зависит от качества работ и составляет от 15 до 30 лет.

Видео описание

В следующем видеоролике представлено описание проблем, связанных с затоплением кессона водой:

Из стали

Стальные кессоны гораздо практичнее бетонных: они изготавливаются из листов толщиной 4-6 мм, которые очень жесткие и хорошо сохраняют форму под давлением грунта, а сварные швы обеспечивают водонепроницаемость. В то же время их веса достаточно для установки без анкеровки (они не всплывают при повышении уровня воды), но они не пробивают грунт.

Однако значительный вес требует использования подъемного оборудования для установки резервуара в котловане. Это не единственный недостаток стальных кессонов.

• Они дороже своих бетонных и пластиковых аналогов.
• Металл обладает очень высокой теплопроводностью, поэтому конструкцию необходимо утеплять.
• Стальной резервуар подвержен коррозии, что приводит к его быстрому разрушению.

Чтобы защитить металл от коррозии, кессон покрывают изнутри и снаружи защитными покрытиями, уделяя особое внимание швам. Если внутреннюю часть можно периодически ремонтировать, то к наружным стенам после завершения монтажа доступа уже не будет. Поэтому очень важно не повредить внешний защитный слой во время транспортировки и монтажа изделия.

Повышение антикоррозийных свойств позволяет оцинковать панели перед сваркой, и этот метод более эффективен – оцинкованные резервуары служат 35-40 лет, а окрашенные – 25-30 лет. Однако они также более дорогие.

Читайте также:
Как утеплить открытый колодец – виды материалов и варианты

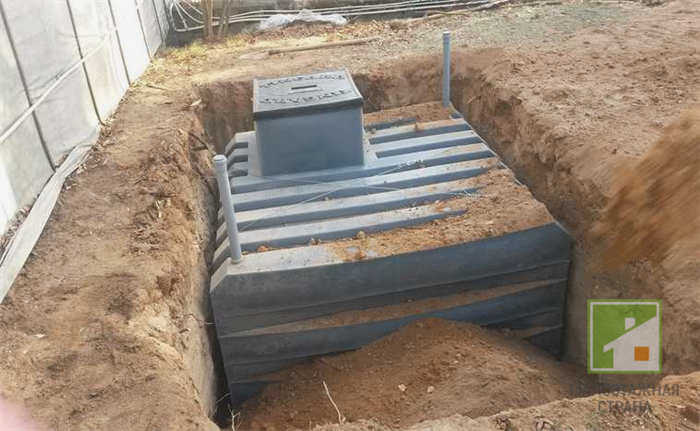

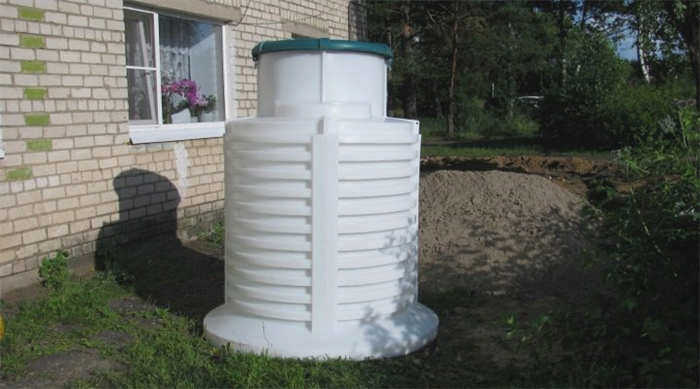

Изготовленные из полимерных материалов

Если бетонный или стальной резервуар можно сделать своими руками, то пластиковые изделия можно только купить. Но это не значит, что покупка и установка обойдется дороже аналога: при сопоставимых размерах кессон для скважины из полимерных материалов обойдется дешевле металлического. Правда, у него есть один недостаток – он слишком легкий и может "поплыть", поэтому его необходимо прочно закрепить или утяжелить. Однако пластиковый кессон имеет множество преимуществ.

Обзор производителей

На сегодняшний день наибольшей популярностью на российском рынке пользуются стальные кессоны. Они хорошо фиксируются в почве и не выталкиваются. Кроме того, они обеспечивают полную защиту при обустройстве скважины. Среди наиболее популярных моделей можно выделить следующие.

Twin-KP2.

Этот кессон изготовлен из стали толщиной 6 мм, что обеспечивает прочность и жесткость установки.. Такие стены защищают колодец на несколько десятилетий, изделие покрыто кузбасским лаком для защиты металла от внешних воздействий.

В конструкцию входит лестница, крепежные кронштейны и ребра жесткости.

КС-1-4М

В суровые русские зимы очень важно не допустить замерзания воды, поэтому кессоны бренда оснащены специальной утепляющей крышкой. Данная технология поддерживает оптимальную температуру внутри бака и предотвращает образование конденсата. Изделие изготовлено из стали толщиной 4 мм, а все поверхности покрыты кузбасским лаком для защиты от ржавчины.

АКВАЛЮКС+

В процессе эксплуатации кессон постоянно находится в агрессивной среде, на него воздействует влага, которая пагубно влияет на металл. Данная модель, как и все вышеперечисленные, покрыта кузбасслаком, который по сути является битумом и обеспечивает эффективную защиту от коррозийных процессов. Сам кессон утеплен пенопластом.

Модель полностью укомплектована. Внутри есть лестница для спуска и подъема, рукав для трубы и дополнительные ребра, на которых можно разместить оборудование или полки. Высота кессона составляет 2 метра, что обеспечивает максимальный комфорт для человека, находящегося внутри. Кессон изготовлен из металла толщиной 4 мм, что делает модель надежной и долговечной.

Среди лучших пластиковых моделей выделяются следующие:

• "Евролос Кессон 5" – лидер рынка, нареканий нет;

Установка

При установке кессонов необходимо учитывать несколько важных моментов.

• Иногда кессон ломается грунтом или выдавливается, поэтому необходимо "анкерное крепление". Это относится не только к легким пластиковым, но и к металлическим скамейкам. Для этого в основании конструкции устанавливается бетонная площадка, и только потом крепятся остальные.
• Оптимальная высота кессона должна составлять 2 метра. В этом случае его будет удобнее закопать и с ним будет легче работать.
• Если возможно, попробуйте проложить греющий кабель, чтобы подключить его к электросети. Это будет хорошим подспорьем в аварийной ситуации.
• При укреплении кессона первым делом необходимо сформировать котлован, который должен быть как минимум на 30-40 см больше самого кессона. Это позволит разместить там трубы и при необходимости скорректировать их положение, а также создать дополнительное укрепление и изоляцию.
• На дно траншеи укладывается слой песка толщиной 25-30 см. Эта засыпка тщательно поливается водой для уплотнения и герметизации. Поверх этого уже заливается бетонное основание, армированное сталью.
• Анкерные болты не следует закреплять заранее, так как велик риск ошибки.. В этом случае потребуется повторная заливка.

Правильное решение – сначала установить оборудование, а затем закрепить его на месте.

Установка кессонов из различных материалов имеет свои особенности. Установка бетонной конструкции аналогична установке скважины, единственное отличие – глубина. Отдельные блоки закрепляются стальными пластинами, чтобы защитить конструкцию от деформации при сдвиге грунта. Швы должны быть заполнены цементным раствором. Поскольку бетон является проницаемым, хотя и в небольших количествах, ему потребуется Теплоизоляция и хорошая гидроизоляция.

Необходимые инструменты и материалы

Если вы планируете самостоятельно построить колодец с качественной защитной камерой из железобетонных колец, то домашним мастерам, скорее всего, потребуются услуги специальной тяжелой техники. К ней относятся экскаватор для рытья траншеи и подъемный кран. Последний будет отвечать за плавное перемещение тяжелых железобетонных элементов.

Конечно, можно обойтись и без вышеупомянутого специализированного оборудования. В этом случае выемку грунта придется производить вручную или с помощью лебедки или другого подходящего оборудования.

Важно заранее подготовить все необходимые инструменты:

• лопата для раскопок;
• перфоратор;
• шпатель, валики и щетки.

Основными материалами кессона являются бетонные кольца и плита перекрытия с люком.

Вам также потребуется все необходимое для приготовления цементного раствора. Также вам понадобится металлическая арматура, битумный состав, монтажная пена и листы пенопласта для теплоизоляции.

Как это сделать своими руками?

Желательно проводить работы в летний сезон. Стоит помнить, что если вы будете заливать кессон самостоятельно, вам придется ждать застывания раствора, что займет не менее 1 недели.

Если используется сборная бетонная плита, в ней можно сделать отверстие для обсадной трубы. Такую работу бывает очень сложно выполнить без специального оборудования.

Рассмотрим поэтапно, как должна выполняться установка кессона.

• Вокруг обсадной трубы выкапывается котлован соответствующих размеров. Диаметр ямы должен быть как минимум на 1 м больше, чем диаметр железобетонных колец с каждой стороны.
• Рекомендуется заранее определить, как функциональное оборудование будет размещено в кессоне, чтобы впоследствии трубу можно было легко вставить по центру или немного сдвинуть в сторону для максимального удобства.
• Из подготовленного котлована следует выкопать траншею. Она должна вести к дому или другому строению, которое будет снабжаться водой. Трубы от колодца будут проложены в этой траншее.
• Дно котлована следует тщательно выровнять, а затем уплотнить. Затем необходимо выполнить этап бетонирования этой части. Толщина бетонного раствора должна составлять не менее 10-15 см. Рекомендуется заполнить основание арматурной сеткой.
• Залитое основание должно быть полностью сухим. В таком виде его следует оставить на одну неделю, после чего работы следует прекратить. Для защиты основания рекомендуется накрыть его полиэтиленовой пленкой, чтобы предотвратить попадание в него пыли, грязи и прочего.
• После полного высыхания дно кессона и внутренние поверхности колец следует покрыть битумным составом. Каждый предыдущий слой должен высохнуть перед нанесением следующего слоя. В кольцах необходимо просверлить заранее подготовленные отверстия для установки труб. Их стенки также должны быть покрыты битумным составом.
• Теперь железобетонные кольца следует опускать одно за другим в подготовленную траншею. Чтобы убедиться, что все стыки надежны и герметичны, их следует укладывать на качественный раствор, либо на монтажную пену, либо на цементный раствор – оба варианта подходят. После того как они высохнут, стыки следует отшлифовать, а затем покрыть жидким стеклом.
• Последним этапом является установка напольной плиты, которая имеет отверстие. Над ним следует соорудить специальную "горловину". В идеале она может быть выполнена из кольца меньшего диаметра. В качестве альтернативы можно использовать кирпичную стену, которая закрывается дополнительной крышкой.
• Если выбрана кирпичная стена, ее необходимо построить так, чтобы она возвышалась над уровнем земли. Это предотвратит попадание в кессон воды от осадков или талого снега.
• На следующем этапе можно переходить к внешней стороне установленной конструкции. Важно не забывать, что железобетонные кольца требуют качественной изоляции. Лучше всего для этой цели подходят недорогие пенопластовые листы. При их установке все образовавшиеся стыки следует защитить монтажной пеной или спреем из полиуретановой пены.
• Если диаметр бетонных колец слишком велик, конструкцию можно соответствующим образом утеплить изнутри. Такое решение является приемлемым.
