Как загерметизировать трубу на крыше из профнастила

В идеале фартук должен быть изготовлен из нержавеющей стали – так срок его службы будет исчисляться десятилетиями. Оцинкованная сталь тоже допустима, но тогда стык, проходящий через трубу через крышу, скорее всего, придется ремонтировать или переделывать через 15-20 лет.

Облицовка крыши к дымоходу: основные варианты

Одним из важнейших требований, предъявляемых к крышам во все времена, является пожарная безопасность. Конечно, соломенные шляпы и деревянная черепица давно ушли в прошлое, но не все современные кровельные материалы могут похвастаться хорошей устойчивостью к открытому огню. Некоторые из них достаточно нагреть, чтобы деревянная обрешетка и обшивка начали тлеть.

В этом и заключается цель надежного соединения крыши с дымоходом – создать максимально прочный барьер между раскаленной сталью в самые холодные зимние дни и незащищенной крышей. А как выглядит этот проект для разных типов кровли, мы покажем подробно.

В чем сложность оклада кровли?

Опытные кровельщики хорошо знают, что одним из самых сложных и ответственных этапов является соединение трубы с крышей и ее монтаж.

Здесь в игру вступают несколько факторов риска:

• Высокая температура трубы, которая может нагреть до критической температуры практически любой кровельный материал, особенно деревянную обрешетку;
• Зазор между трубой и кровлей, который должен быть полностью герметичен;
• Снежная шапка, которая всегда скапливается на каждом препятствии, встречающемся на пути вниз.

Поэтому главное требование к фартуку дымохода – огнеупорность, долговечность и 100% герметичность.

Сам фартук дымохода изготавливается двумя способами: из гибкой свинцовой или алюминиевой ленты или из стального листа со специальным покрытием.

Самое главное – сделать его правильно:

Герметичность оклада дымохода чаще всего решается с помощью внутреннего фартука из дымоходных лент, и мы постараемся подробно обсудить с вами этот вопрос.

Почему важно правильно загерметизировать стык

Выход дымохода нарушает целостность облицовки кровельной конструкции, и существует риск попадания влаги. Поэтому необходимо приложить немало усилий для устранения зазоров.

Необходимо провести работу по созданию герметичного соединения между дымоходом и обшивкой:

• При отделке крыши, в которой установлен дымоход;
• При строительстве конструкции плиты;
• При ремонте крыши или дымохода.

Протечки через зазоры между трубой и профнастилом, уложенным на крыше, могут вызвать серьезные проблемы. Если стыки не герметизированы, существует высокая вероятность попадания воды:

• Проникновение воды влияет на микроклимат здания, общее состояние конструкции и внешний вид внутренней отделки;
• Гниение стропильной системы из дерева;
• коррозия кровельного покрытия (оно плохо защищено от воды на торцах, и нижняя часть больше подвержена ржавчине, чем наружная)
• намокание теплоизоляции, что значительно изменяет ее свойства.

На что обратить внимание при герметизации

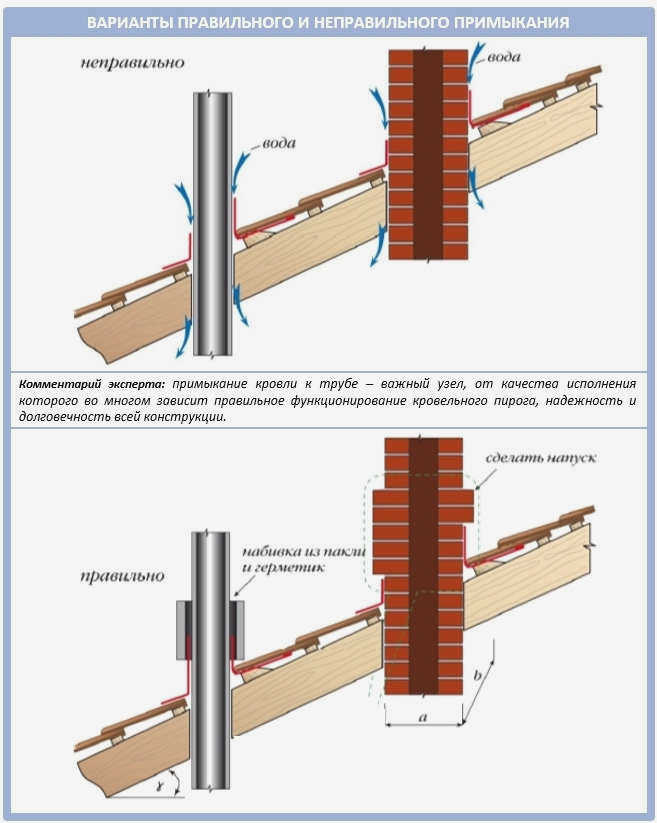

При выборе способа герметизации стыков необходимо учитывать несколько аспектов.

Положение трубы радиатора. Легче всего герметизировать дымоход, который расположен на коньке крыши. В этом случае исключается возможность образования снежных карманов, скопления воды и образования конденсата. Однако монолитность коньковой балки будет нарушена. При таком расположении труб достаточно загерметизировать стыки силиконовым герметиком, а затем установить декоративный фартук.

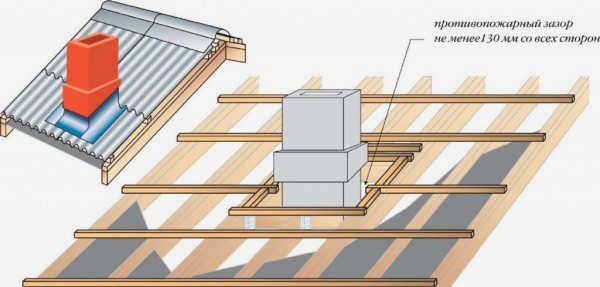

Трубу можно также разместить на некотором расстоянии от коньковой балки. Чем дальше, тем больше воды будет стекать через него на склон, увеличивая вероятность протечек. Оптимальное расположение дымохода – 50 см от конька. Это не влияет на конструкцию стропильной системы. Для защиты стыков между дымоходом и профнастилом используются различные высокоэластичные прокладки, а также фартуки из заполняющих элементов.

Важно! Чем ниже расположен дымоход на скатной крыше, тем сложнее герметизировать стыки с кровельным материалом.

Форма дымохода. Для круглых и прямоугольных дымоходов используются различные методы обработки дымоходов.

Герметизация стыков вокруг дымохода на крыше из ондулина и черепицы

В отличие от шифера, для ондулина и мягкой черепицы существуют специальные переходные элементы. С их помощью герметизация дымохода на крыше значительно упрощается и сводится к установке этих элементов в правильном порядке. Хотя и здесь есть свои тонкости.

Герметизация круглого дымохода

Вентиляционная труба через кровлю на основе битума устанавливается за несколько минут с помощью одного проникающего элемента. В случае битумной рубероидной кровли монтаж происходит в пять этапов:

1. Проникающий элемент укладывается на трубу или на место, где она будет установлена, с нахлестом 17 см или более на нижнюю сторону ондулина.
2. Примерно на середине нахлеста опалубка крепится к обрешетке в верхней части каждой волны, за исключением двух крайних волн.
3. Уложите и закрепите листы рубероида по бокам переходного элемента с нахлестом на каждую волну.
4. Поверх переходного элемента уложите еще один лист рубероида с нахлестом не менее 17 см.
5. Вентиляционная труба полностью собрана и прикреплена к элементу крыши с помощью четырех саморезов.

Уплотнение труб на мягкой кровле с помощью водопропускного элемента еще проще:

1. Элемент водопропускной трубы укладывается на крышу и отмечается отверстие.
2. Положите картонный шаблон на отмеченное отверстие и обведите его.
3. Отверстие вырезается по внешней линии.
4. На край водопропускного элемента наносится сплошной слой герметика, затем он помещается над отверстием и закрепляется саморезами.
5. Последний этап – установка самой трубы.

Процесс установки можно посмотреть на видео:

Если вы ищете, чем загерметизировать щель между трубой отопления и крышей, стандартные пластиковые детали не подойдут. Для этого вам нужен гибкий Master Flash – гибкий ступенчатый конусообразный рукав с алюминиевым фальцем по контуру, который надежно герметизирует стыки. Поскольку расстояние между трубой и крышей должно быть достаточно большим, чтобы битумное покрытие не просто расплавилось под воздействием высоких температур, следует выбирать адаптеры с большой площадью поверхности. Основание трубопровода должно покрывать не менее 40 мм кровли с каждой стороны.

Герметизация трубы на профилированной и металлической кровле

Профилированная и металлическая кровля являются родственными материалами, поэтому подход к герметизации соединения трубы с кровлей практически одинаков. Различия есть, но они незначительны. Например, при оформлении верхнего края дымохода на металлической кровле можно использовать переходной элемент, повторяющий форму волны на листе. Это упрощает монтаж, но из-за высокой стоимости переходного элемента вместо стального листа, окрашенного под цвет кровли.

Как и в случае с ондулином, способ герметизации примыкания кровли к дымоходу зависит от формы дымохода. Если труба на крыше дома прямоугольная, зазор герметизируется с помощью набора стальных заполняющих элементов. Если труба круглая, для ее герметизации используется гибкий переходник Master Flash.

Если труба на крыше дома имеет кирпичную кладку

Герметизация трубы на крыше из листового или профилированного металла – это процесс, который можно разделить на два этапа:

1. Установка фартука на кровлю.
2. Обеспечение плотного прилегания фартука к трубе.

Для каждого из этих этапов существует два основных решения. Начнем с установки фартука.

Сначала необходимо подготовить кровлю:

1. Гидроизоляция забивается на трубу и крепится к дымоходу. Это важно, так как если между дымоходом и гидроизоляцией будет зазор, конденсат, который может образоваться на трубе под фартуком, будет стекать прямо в изоляцию.
2. Сверху и снизу дымохода необходимо установить дополнительную обрешетку. Это необходимо для того, чтобы фартук не провисал в воздухе. В противном случае она может быть деформирована снежной шапкой зимой или неудачно наступившим на обрезку монтажником, например, при установке телевизионной антенны на крыше.
3. Очистите и обезжирьте трубу и покрытие.

Фартук устанавливается на подготовленное дорожное покрытие путем герметизации стыков закладных деталей или их фальцевания.

Герметизация проходных отверстий круглых труб

Как известно, в последние годы кухонные плиты и камины все чаще оснащаются круглыми трубами дымохода различного диаметра. Современные металлические трубы дымоходов обычно имеют слоистую конструкцию, то есть состоят из трех слоев – двух металлических цилиндров, внешнего и внутреннего, и слоя теплоизоляции между ними. Как правило, в качестве теплоизоляции используется минеральная вата на основе базальта.

цены на металлочерепицу

листовая металлочерепица

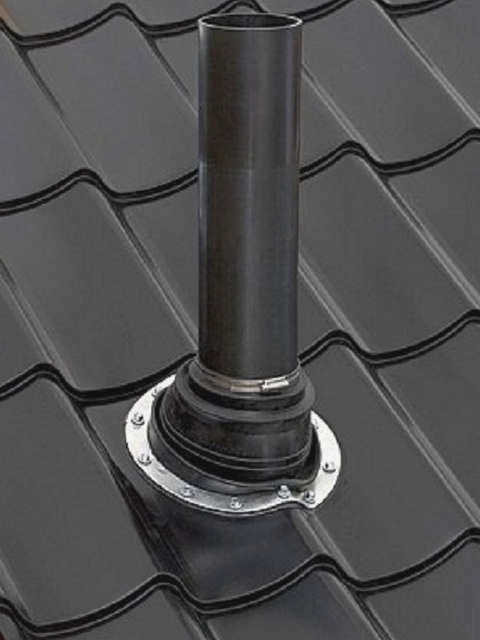

Производители предусмотрели специальные детали – гермовводы – для уплотнения соединения этих круглых труб с кровлей. Эти детали могут быть изготовлены из металла или гибкого термостойкого композитного материала, который монтируется в сочетании с металлическими деталями.

По сути, тот же принцип используется для герметичного соединения с кровлей вентиляционных труб.

Металлические водопропускные трубы для круглых труб

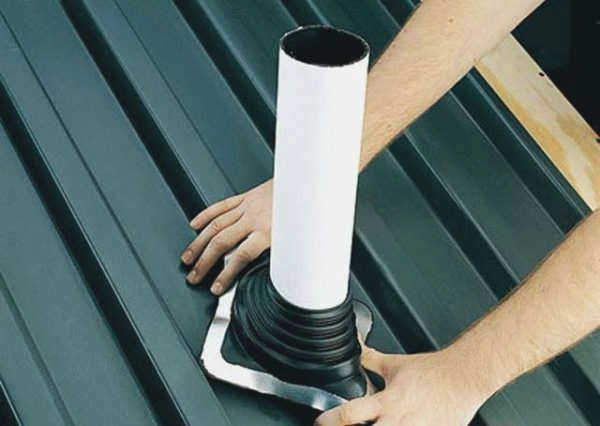

Готовые металлические изделия для круглых труб обычно состоят из двух частей. Это крышка и так называемая "подошва", представляющая собой жесткое основание из стального листа, на котором производитель закрепляет крышку. Металлические желоба различаются по углу наклона нижней пластины по отношению к крышке, поэтому их выбирают в зависимости от угла наклона крыши. Как правило, в специализированных магазинах всегда можно найти подходящий вариант изделий, так как они изготавливаются для установки на скаты крыш с разным углом наклона.

Перед установкой на крышу верхняя часть колпака дымохода обрезается по диаметру трубы, так как она должна проходить через отверстие колпака. Затем "подошва" прочно крепится к поверхности крыши с помощью кровельных саморезов, которые накладываются на гибкую прокладку из резины или неопрена.

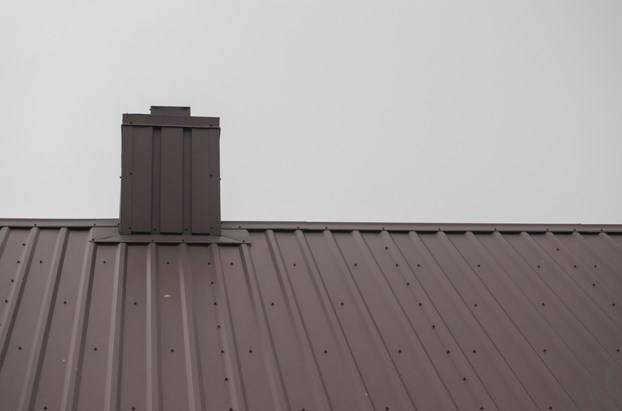

Варианты уплотнения кровельного оклада на прямоугольных или квадратных трубах

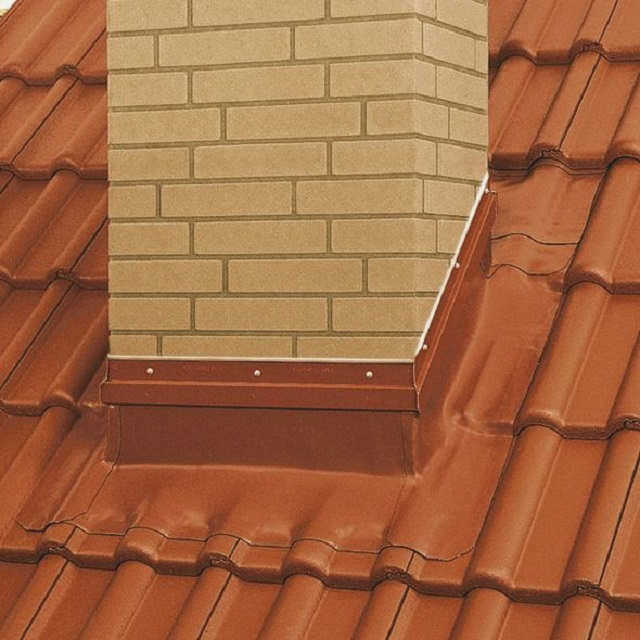

Готовые стандартные системы, выпускаемые производителями кровельных материалов, также используются для герметизации вокруг прямоугольных или квадратных труб (обычно каменной кладки). По этой причине комплект для оклада кирпичной или бетонной трубы может быть приобретен или заказан по конкретным размерам при покупке кровельного покрытия.

Этот стандартный вариант, изготовленный из листового металла, может использоваться для таких кровельных материалов, как черепица, профилированный лист, а также привычный шифер старых и новых модификаций. Приведенная ниже схема герметизации стыков обычно используется для вышеупомянутых покрытий.

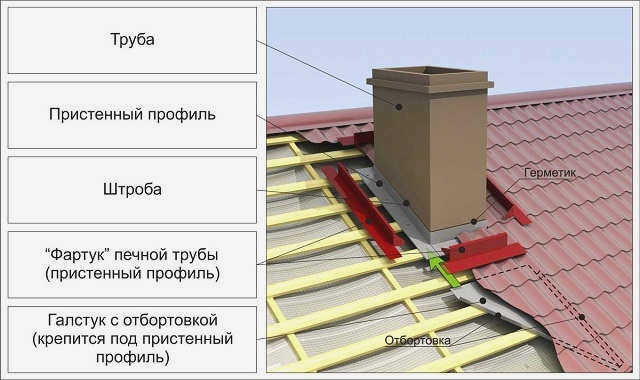

Перед креплением кровельных панелей к каркасу обрешетки выполняются следующие подготовительные работы.

• Вокруг дымохода крепятся дополнительные панели обшивки, размеры поперечного сечения которых могут быть такими же, как и у других элементов обшивки.
• Затем от передней стенки дымохода вниз до карниза крыши крепится так называемая "лента", оснащенная фланцем с обеих сторон. Полоса обычно изготавливается из оцинкованного металлического листа.
• Затем вокруг трубы устанавливается стеновой профиль, который крепится поверх "ленты". Его верхний край, имеющий обратный изгиб 8÷10 мм, вставляется в предварительно вырезанное отверстие в стенке дымохода.
• Затем на стык между фартуком и стенкой дымохода следует нанести атмосферостойкий герметик, т.е. герметик, предназначенный для наружных работ.
• Следующим шагом является установка кровельного покрытия.
• Последним этапом является установка и крепление профиля фартука внешней стены, который состоит из четырех частей, устанавливаемых со всех сторон трубы. Эти части фартука прикручиваются к стенкам дымохода и скрепляются между собой по углам.

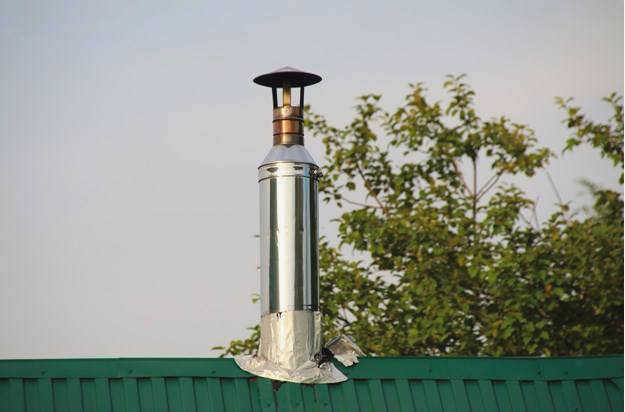

Как покрыть круглый дымоход на крыше из профнастила

Перед тем как покрыть крышу профнастилом при наличии выступающих круглых труб, необходимо предусмотреть отверстия для воздуховодов и усилить конструкцию дополнительной обрешеткой. После того как дымоход будет выведен наружу, его необходимо герметизировать.

Загерметизировать круглое отверстие проще, чем соединение с квадратной трубой. Для этого на рынке предлагаются специальные прокладки, называемые уплотнительными кольцами.

Уплотнительное кольцо имеет гибкое, плоское основание. В центре находится круглая полка с отверстием для установки трубки. Имеются различные материалы. Чаще всего они изготавливаются из синтетического каучука (EPDM). Также доступны силиконовые и резиновые накладки.

Гильза выбирается в соответствии с диаметром существующей трубы. Номинальное отверстие должно быть немного меньше, чтобы обеспечить плотное прилегание к стенкам и максимальную герметичность.

Особенностью водопропускной трубы является то, что она позволяет сначала покрыть крышу гофрированным металлическим листом, а затем загерметизировать стык. Эта же особенность позволяет вставлять дымоход в существующую кровлю из профлиста без демонтажа конструкции крыши.

Как обойти круглый и овальный дымоход на крыше из профилированного листа

Обход круглого или овального дымохода на кровле из профлиста с использованием прокладок очень прост. Это следует делать в соответствии со следующей процедурой.

Если крыша уже установлена, то на входе трубы на крышу делается пропил профилированного листа необходимого диаметра.

Чтобы защитить герметик от солнечных лучей и придать месту установки эстетичный вид, его следует накрыть защитным фартуком. Это может быть квадратный или круглый лист с отверстием для трубы. Поверхность фартука может быть оцинкована или покрыта полимерным покрытием под цвет крыши из гофрокартона. Монтаж такого фартука прост: наденьте его на дымоход и прикрутите кровельными саморезами в короб поверх гофрокартона.
