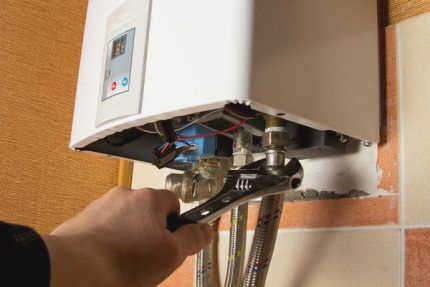

При приложении чрезмерного усилия в стыках могут образоваться микротрещины или скрытые трещины, которые не видны снаружи. Для предотвращения этого на стыках делаются шестигранные шайбы, которые удерживаются одним из ключей для предотвращения смещения. Другой ключ используется для завинчивания или отвинчивания соединителей.

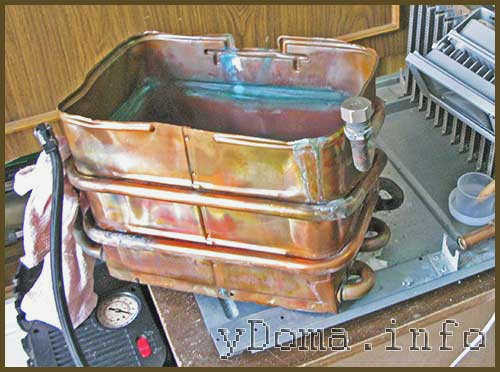

Ремонт теплообменника газового котла своими руками: основные этапы пайки медного радиатора

Водонагреватели мгновенного действия, работающие на природном газе, являются достаточно надежными приборами, которые очень редко выходят из строя. Незначительные неисправности, возникающие в процессе эксплуатации прибора, могут доставить массу неудобств. В таких случаях следует вызвать мастера на дом или произвести ремонт теплообменника газового водонагревателя своими руками, чтобы сэкономить деньги.

Вызов мастера займет не более пяти минут, но вам все равно придется заплатить за вызов. Многие неисправности, возникающие в этом приборе, несложно устранить. В этой статье вы узнаете, как самостоятельно устранить неполадки и отремонтировать газовый котел, его теплообменник и все компоненты. Мы дадим подробную инструкцию по пайке, снабдив материал наглядными фотографиями и полезным видео.

Как устроен и как работает водонагреватель?

Чтобы узнать, как отремонтировать газовый водонагреватель, нужно сначала понять, как он устроен и как работает.

Приборы бывают следующих типов:

1. С открытой камерой сгорания или атмосферные.
2. С закрытой камерой сгорания или с турбонаддувом. Такие горелки также называют наддувными.

В атмосферной горелке воздух, необходимый для горения, поступает естественным образом из окружающей среды. Он поступает в прибор через отверстие в нижней части горелки. Для отвода продуктов сгорания устанавливается дымоход с естественной тягой.

Турбинные или воздуходувные агрегаты отличаются от атмосферных одним: их камера сгорания закрыта, а встроенный вентилятор обеспечивает принудительную тягу. Приток и отвод воздуха осуществляется принудительно через коаксиальный дымоход (двустенный).

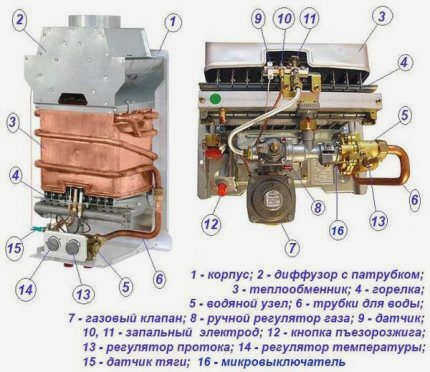

Конструкцию газового водонагревателя можно в общих чертах понять, взглянув на рисунок ниже.

На рисунке показан типичный газовый водонагреватель. Конструктивной особенностью этого водонагревателя является устройство розжига горелки. Для розжига в различных моделях также могут использоваться батарейки (или от сети 220 В), гидротурбина.

Ниже будет описан принцип работы современной газовой горелки с автоматической системой розжига:

1. Горелка запускается при открытии крана смесителя. Поток воды проходит через узел подачи воды и теплообменник газового прибора.
2. Мембрана водяного регулятора находится внутри корпуса горелки, которая толкает оправку против давления, создаваемого водой. Это позволяет плунжеру сжать пружину механического газового клапана в приборе, давая топливу возможность добраться до самой горелки.
3. На этом этапе цепь электромагнитного клапана замыкается, что происходит, когда оправка отпускает кнопку микровыключателя. Клапан заставляет газ поступать в специальную трубку, которая является трубкой подачи. Газ поступает в подпружиненный клапан, который уже открыт.
4. Включается импульсное устройство. Оно разряжает электроды возле горелки. Возникают искры и начинается розжиг. Это приводит к нагреву воды, проходящей через теплообменник.

Назначение водяного змеевика

Независимо от уровня сложности газовые котлы, используемые для бытового нагрева воды без баллона ГВС (горячей воды), работают по общему принципу. Вода, проходящая через теплообменник, нагревается газом, который подается на горелку при прохождении жидкости через водяной блок и перекрывается при закрытии вентиля горячей воды.

Водяной блок является первым автоматически работающим блоком газового нагревателя в тракте холодной воды.

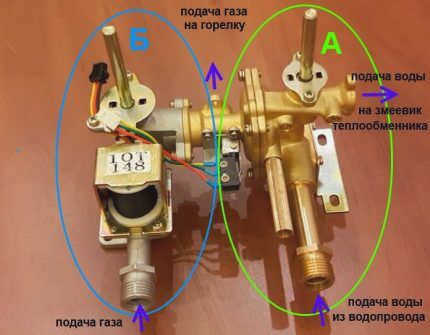

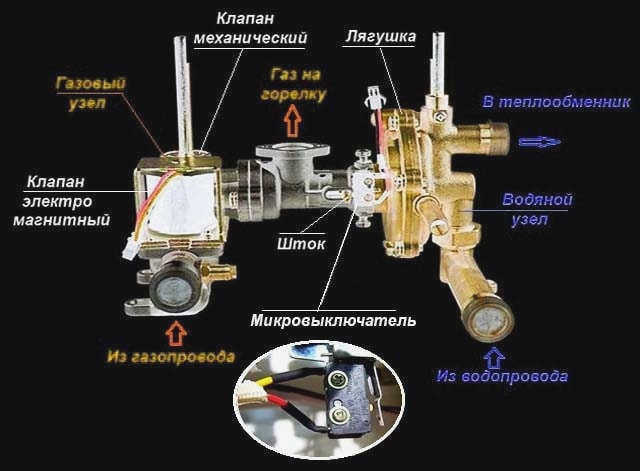

Водяной блок (A) расположен в самом начале пути воды через водяную "магистраль" газового нагревателя, поэтому его легко обнаружить при снятом корпусе. Он конструктивно соединен с газовым блоком (B) и теплообменником.

Основной функцией водяного блока является сигнализация Основная функция водяного блока – подача сигнала на газовый блок, работающий в тандеме с газовым блоком для регулирования подачи газа к горелке и подачи воды в змеевик теплообменника (обеспечивая правильную работу нагревателя).

Благодаря хитроумному внутреннему устройству регулятор воды подает сигнал при открытии крана горячей воды:

• открытие газа при условии, что расход нагретой воды не ниже рекомендуемого;
• прекращение подачи газа если кран закрыт или напор горячей воды недостаточен.

В то же время регулятор воды (он же лягушка или регулятор воды) является одним из предохранительных устройств водонагревателя, так как предотвращает перегрев теплообменника при низком давлении воды, который выходит из строя из-за регулярного перегрева. О ремонте теплообменника мы рассказывали в другой нашей статье.

Лягушка проточного водонагревателя

Чтобы не производить ремонт вслепую, важно понимать, как работает тот или иной компонент. Чтобы лучше понять назначение детали и принцип работы, давайте рассмотрим водяной узел бытового газового водонагревателя. Сделаем это на примере одной из самых популярных колонок – колонки Neva.

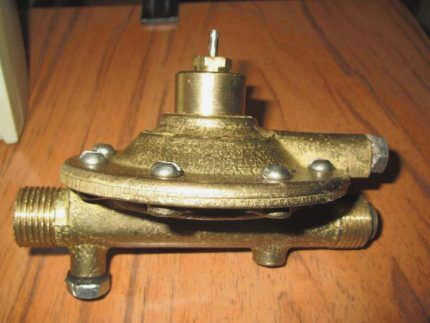

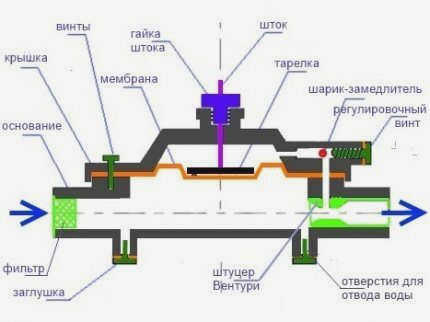

Регулятор воды, который принято называть сердцем узла водяной колонки. Корпус "сердца" состоит из двух частей – основания и крышки, соединенных винтами. В колонке "Нева" корпус изготовлен из латуни. В современных колонках корпус редуктора также изготавливается из силумина, полиамида или высокопрочного пластика.

В нижней части основания имеются смотровые отверстия для слива воды, которые заглушаются винтами.

Корпус регулятора изготовлен из латуни. Основание и крышка соединены 8 винтами, которые перед завинчиванием следует смазать графитовой смазкой или литолом.

Внутренняя структура редуктора водного агрегата продумана до мельчайших деталей. Она проста и безопасна и разбирается только для замены расходных деталей.

Основание оснащено двумя патрубками. Входной патрубок подает воду в лягушку. Раструб соединяется с водопроводной трубой накидной гайкой. В комплект также входит прокладка для предотвращения протечек и фильтрующая сетка для защиты внутренней поверхности лягушки от загрязнений, переносимых водой. Наличие фильтра продлевает срок службы мембраны, которая особенно чувствительна к наличию мусора, выступающего в качестве абразива в потоке воды и движении мембраны.

Выпускное отверстие оснащено соплом Вентури. Он соединяется с трубой, по которой вода из регулятора поступает в теплообменник змеевика, с помощью накидной гайки. В этом месте также устанавливается прокладка. Над коническим соединением Вентури в корпусе основания сделано обходное отверстие, через которое вода из нижней полости регулятора поступает в верхнюю полость, отделенную мембраной, под крышкой.

Первоначально нагреватель не зажигается

Прежде чем приступить к внутреннему устройству обогревателя, неплохо было бы выполнить некоторые основные работы:

1. Замените батарейки и почистите контакты в камере питания.
2. Проверьте наличие естественной тяги в дымоходе и давление холодной воды.
3. В случае турбонагревателя, работающего от сети, проверьте предохранитель. В случае импортного прибора попробуйте переключить его, поменяв местами вилки в розетке – некоторые модели чувствительны к расположению фаз.
4. Очистите сетчатый фильтр, установленный на впускной трубе холодной воды. Иногда входной фильтр предусмотрен конструкцией самого водонагревателя.
5. При открытии смесителя горячей воды обратите внимание на электроды зажигания – должна быть искра. В турбине с закрытой камерой отчетливо слышен шум искрения.

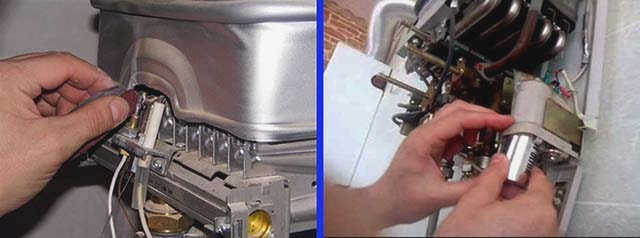

Совет. Если электроды зажигания доступны снаружи через окно, их следует немедленно очистить длинной щеткой.

Приведенные выше меры не помогли? Если да, снимите крышку нагревателя и приступайте к устранению неисправности, следуя пошаговым инструкциям:

1. Откройте горячую воду (попросите помощника) и наблюдайте за движением толкателя, который должен отодвинуть нажимную пластину от кнопки микровыключателя. Если толкатель не двигается, причина на 100% кроется внутри водяного блока. Нужно разобрать его, почистить и заменить мембрану.
2. Шток толкателя давит на пластину, но кнопка остается нажатой. Вероятно, ход штока уменьшился из-за загрязнения внутри лягушки, которую нужно открыть и почистить.
3. Толкатель перемещается и кнопка отпускается, но искрения нет. Вероятно, виновником является микровыключатель, который следует диагностировать следующим образом: Отсоедините его разъем и закоротите 2 клеммы отверткой. Если переключатель неисправен, при прямом замыкании на электродах появится искра.
4. Разряд происходит на одной игле, вторая молчит. Выньте высоковольтный провод из корпуса электродов, немного подрежьте его и вставьте обратно.
5. "Лягушка" работает, микровыключатель работает, электроды искрят, но зажигания нет. Значит, нет подачи газа – электромагнитный клапан закрыт. Виновниками являются датчик тяги и датчик перегрева; их следует поочередно закоротить проводом для проверки. Другая возможность – повреждение или обрыв питающих проводов; это можно диагностировать, проверив их мультиметром.

Почему отключается нагреватель?

Давайте рассуждать логически: если газовая горелка загорается, значит, водяной блок и система искрообразования работают правильно. Проблема заключается в электромагнитном клапане, а точнее в его отключении и прекращении подачи топлива. Поиск неисправности сводится к 3 датчикам:

• Тяга;
• ионизация;
• перегрев теплообменника.

О неисправности датчика тяги уже говорилось выше – неисправный компонент не позволял запустить отопитель. Дело в том, что обогреватели разных марок могут работать по-разному, в одних датчик тяги не дает зажечься горелке, в других она включается позже, после вспышки газа. В результате обогреватель загорается и тут же гаснет.

Способ проверки тот же – закоротите клеммы датчика тяги проводом и включите обогреватель. Если горелка не гаснет, следует установить новую деталь. Постоянное использование проволочной перемычки вместо неработающего термостата тяги настоятельно не рекомендуется!

Ионизационный датчик пламени (термопара) генерирует постоянный ток, когда конец иглы нагревается пламенем горелки. Сигнал поступает на модуль управления и электромагнит предохранительного электромагнитного клапана, удерживая его в открытом положении. В этой же цепи последовательно подключены датчики тяги и перегрева.

Ключевой момент. Как только сигнал от термопары исчезает, соленоид отключается, подача газа прекращается и нагреватель гаснет.

Как проверить и отремонтировать датчик ионизации:

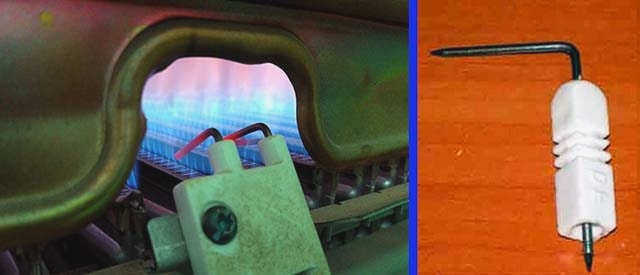

1. Изолированный провод от модуля импульсного розжига подходит к игле, расположенной в зоне горения. Выньте конец провода из гнезда и укоротите его на 0,5-1 см, чтобы обеспечить хороший контакт.
2. Отрегулируйте зазор 6,5 мм (или любой другой зазор, требуемый производителем) между концом иглы и поверхностью горелки для оптимального нагрева сразу после розжига.
3. Если предыдущие шаги не помогают, попробуйте закоротить клеммы датчика перегрева, прикрепленного к теплообменнику, медной проволокой.
4. Котел по-прежнему гаснет через секунду после розжига? Снимите термопару, подключите вольтметр к ее клеммам и нагрейте иглу горелкой газовой плиты. Хороший датчик даст напряжение 0,02 вольта или больше. Если оно ниже, купите новую термопару.

Ремонт фланцев патрубков
Пайка фланцев газового водонагревателя

На днях я наткнулся на два куска медной трубы с фланцами, которые были снабжены накидными гайками-американками. Эти детали предназначены для монтажа медных труб.

Во время пайки теплообменника газового котла я вспомнил о них, и возникла идея отремонтировать ранее треснувшую медную трубку, соединяющую выходной патрубок теплообменника с трубой горячей воды, припаяв к ним новые фланцы, праздно пылившиеся на полке. Задача была немного сложной, поскольку в имеющихся в наличии деталях медная трубка была согнута под прямым углом. Пришлось воспользоваться ножовкой по металлу.

Сначала отрезали фланцевую часть трубки в месте начала изгиба. Затем расширенная часть трубки была отрезана на противоположном конце для дальнейшего использования в качестве соединительного кольца. Если бы трубка была прямой, распиливание не потребовалось бы. В результате получилось два куска трубки длиной около сантиметра.

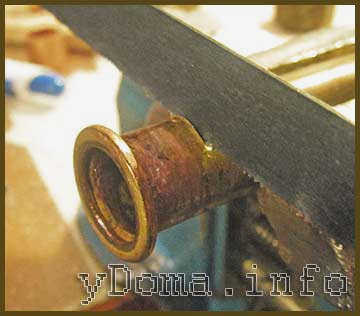

Следующий шаг – отпилить сломанный фланец от патрубка. Отпиленный кусок трубы должен быть той же длины, что и кусок трубы с фланцем, подготовленный к ремонту на предыдущем этапе.

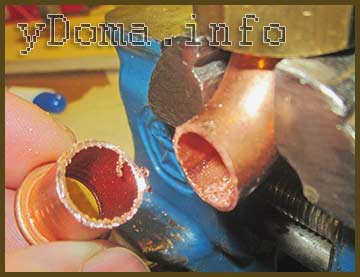

Как видно на фото, отпиленный кусок патрубка газового обогревателя имел множество трещин в месте образования фланца.

Крепление газоотводной трубы
к патрубку газового нагревателя

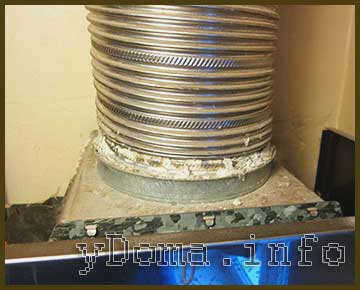

Для ремонта теплообменника необходимо снять газоотводную трубку. При повторной установке этой трубы убедитесь, что ее соединение с зонтом газового нагревателя плотное.

Даже большой, односантиметровый зазор можно легко заделать смоченным водой асбестом. Это термостойкий материал, который продается в виде листов. Асбест плавится в воде, как картон, и представляет собой мягкую массу, которая хорошо поддается формовке. После высыхания асбест снова становится твердым и плотным. Асбест можно использовать повторно. Просто замочите извлеченные куски в воде.
