Как закрепить анкер в пустотелом кирпиче

Полезно! В строительстве и ремонте химические анкеры используются и для других целей. Специфика их использования трактуется как необходимость постоянной фиксации в стенах с внутренними полостями, обусловленная характером современных строительных материалов.

Анкер для пустотелых блоков – принципы установки

Эта анкерная система особенно подходит для кирпичной кладки. При правильном выборе и креплении она может выдерживать нагрузку более ста килограммов. Анкеры используются для крепления навесных стен, козырьков, мебели и ограждающих конструкций. Анкеры для пустотелых блоков крепятся в два этапа: выбирается подходящий тип, а затем устанавливается. Параметры и тип системы следует выбирать в соответствии с назначением; повышенные нагрузки ослабляют анкерную систему. Анкер должен быть установлен в соответствии с определенными стандартами, так как малейшая ошибка приведет к появлению трещин в стене, частичному обрушению или полному разрушению анкера.

Стеновой анкер состоит из минимального набора двух частей – подпорной и не подпорной, прикрученной к первой части. При затягивании болта специальные лопасти раздвигаются, зацепляясь с материалом кладки подобно анкеру, создавая надежное соединение.

Классификация

В кладку стены устанавливаются два типа анкерных систем – механические и химические.

Системы из первой группы являются наиболее популярными.

Исходя из особенностей применения и конструктивных нюансов, анкеры делятся на несколько типов:

• забивные. Самый простой тип для установки в монолитные блоки. Он состоит из распорной зоны, которая забивается в поверхность кирпича, болта и гайки. Помимо гаечной системы используются также крюковые, кольцевые и угловые крепления. Несущая способность определяется производительностью и надежностью металлического элемента. Этот тип анкерной системы является самым простым. После установки забивной части вкручивается резьбовой элемент.
• Клиновые анкеры. Клиновые анкеры имеют расширяющиеся края и утопленную головку. Этот тип может выдерживать значительные нагрузки и рекомендуется для крепления непосредственно сквозных деталей. Система используется для крепления элементов навесных фасадов, витражей и полок. Этот тип крепежной системы также известен как анкер для кирпича и раствора;
• двойной расширительный болт. Он используется для крепления тяжелой стальной арматуры и создания повышенной прочности на выдергивание. Раскосный анкер состоит из шпильки с удлиненными раскосами различной формы, гайки и ненатянутой шайбы. Устанавливается в полнотелый полнотелый кирпич, иногда используется для пустотелых блоков;
• MSA – система из латунного сплава и гофры для улучшения качества внешнего соединения с внутренней конической полостью. При установке она расширяется, надежно прилегая к стенкам образовавшегося отверстия. При максимальном внутреннем диаметре до восьми миллиметров с помощью этого анкера можно крепить к кирпичной кладке не очень крупные предметы;
• винтовой анкер. Этот крепеж с шестигранной головкой используется для сочетания декоративности и устойчивости к выравниванию. Недостатком метиза является сложность установки, для качественной работы крепежа требуются электроинструменты;
• стержневой замок. Эта система считается расширенной версией клинового анкера и используется для крепления через многослойную облицовку. Основное преимущество – размещение под небольшим уклоном, но это свойство не рекомендуется для каменной кладки. При необходимости планка обрезается на соответствующую длину, и система крепится к задней части стены с помощью гайки и шайбы;
• химический. Крепление осуществляется в подготовленное отверстие с помощью специального клея, который заполняет внутреннюю полость, обеспечивая надежное сцепление с болтом. Этот крепеж прост в установке. В стене сверлится отверстие, вставляется капсула с клеем и устанавливается болт. Обратите внимание, что для затвердевания клея требуется некоторое время, в зависимости от компонентов клея и температуры воздуха. Необходимую информацию всегда можно найти на упаковке.

Конструкция

Анкер для пустотелых блоков состоит из двух частей. Одна из них – расширительный болт, а другая – нерасширительный стопорный болт. Второй вкручивается или вбивается в первый, который, в свою очередь, вставляется в предварительно просверленное отверстие соответствующего диаметра. При этом выступы открываются и соединяются со стенками канала. Таким образом создается прочное соединение.

Особенности установки

Процесс установки анкера в пустотелый блок прост, но включает в себя несколько нюансов. Знание их позволит снизить вероятность ошибок и некачественной работы. Они заключаются в следующем:

• Сверление производится дрелью, включенной в безударный режим. Использование перфоратора может привести к разрушению конструкции или периметра отверстия.
• При выборе размера анкера для пустотелого блока необходимо учитывать толщину штукатурки и других отделочных материалов (если таковые имеются).
• Установка должна производиться в горизонтальной плоскости. Отклонение от заданной плоскости приведет к последующему ослаблению конструкции.
• Анкерная гильза (чашка) полностью вдавливается в отверстие до тех пор, пока она не начнет расширяться.
• Расширение механического крепежа должно осуществляться осторожно и с усилием. Чрезмерное втягивание стержня может привести к скручиванию элемента. В результате его придется демонтировать и повторить процесс снова, но уже в другом месте.
• Установка в отверстие с вкрученным анкером возможна только при установке анкера химического типа или при установке металлической детали большего диаметра.

Варианты армирования

Высокий спрос и широкий спектр применения заставили производителей анкеров расширить свой ассортимент, включив в него несколько типов. Каждый из них имеет определенные конструктивные особенности, отличается размерами и спецификой применения. Разнообразие анкеров для пустотелых блоков позволяет решать с их помощью самые сложные задачи.

Полезно! Сверлить отверстия в пустотелых блоках можно только дрелью без молотка. Исключение может быть сделано при работе с кладочными соединениями.

Двойные анкеры. Классический анкерный элемент с резьбовой шпилькой и гильзой, оснащенный открывающимися двойными распорками. Когда планка вкручивается, выступы проникают в кирпичную структуру, делая контакт намного прочнее.

Читайте также:
Дома в современном стиле: фасады

Молотковые. Эти анкеры можно использовать только с пустотелым кирпичом, если отверстие делается в кладочном шве или в наружной (сплошной) части камня. Конструкция анкера предполагает, что распорный элемент работает путем ввинчивания резьбового элемента в забивной элемент.

Клиновые анкеры. Принцип работы таких анкеров для пустотелых блоков аналогичен упомянутым ранее анкерам с двойной распоркой. Максимально ослабленный анкер забивается в просверленное отверстие, а расклинивание происходит за счет равномерного завинчивания резьбовой части и изгиба лопастей раскоса.

Разница между распорными анкерами для бетонных поверхностей и их аналогами для кирпичной кладки

Любое такое изделие может быть использовано для надежного крепления различных предметов и объектов только в том случае, если оно правильно подобрано для конкретных условий эксплуатации. При выборе необходимо учитывать размеры крепежа и материал основания, на котором он будет закреплен.

Стеновые шпильки для каменной кладки имеют иную конструкцию, чем крепежи для бетона. Для каменной кладки используются в основном удлиненные изделия. Однако это не единственное их отличие.

Поэтому важно знать особенности дюбеля для кладки, прежде чем крепить его в блок. Например, чаще всего он имеет форму гильзы из пластика или металла. Она оснащена распорным механизмом. Он удваивается, обеспечивая фиксацию хотя бы одной части к материалу, а не к пустотелому блоку.

В качестве распорки для гильзы может использоваться резьбовой стержень. Это, например, штифт с диаметром, соответствующим используемому штифту. Можно использовать и другие анкеры. Они подбираются в зависимости от конкретной нагрузки.

Производители также предлагают специальные забивные гвозди для бетона. Принцип их действия отличается от аналогичного крепежа для кирпича. Гвозди предназначены для использования только в материалах без пор с твердой структурой. Даже с помощью молотка их забивание в отверстия, созданные в строительных конструкциях, требует значительных усилий.

Гвозди, предназначенные специально для бетона, не следует использовать в кирпичных фундаментах. В частности, этого не следует делать, если конструкции имеют большое количество воздушных пустот. В противном случае отверстия, в которые забиваются так называемые гвозди, разрушатся.

Основные виды дюбелей

Дюбели делятся не только в зависимости от материала, использованного при их изготовлении. Они также различаются по способу их установки. Некоторые крепежи можно установить в созданные отверстия, используя только молоток, в то время как другие дюбели устанавливаются только с помощью специального пистолета. Именно этот инструмент используется при решении вбить гвоздь в бетонную стену.

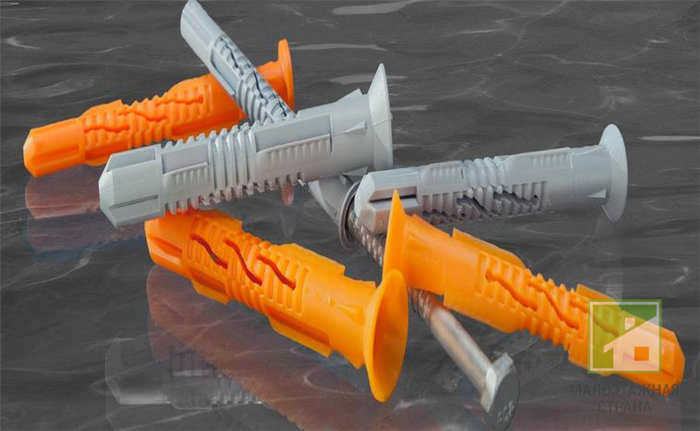

При выборе дюбелей всегда обращают внимание на материал, из которого они изготовлены. Пластиковые изделия имеют низкую стоимость. Они используются при установке не тяжелых объектов. Для более тяжелых конструкций используются металлические элементы.

Несколько слов предостережения! Металлические гвозди для бетонных поверхностей имеют ровную поверхность. На ней нет резьбы. Их трудно удалить. Их используют, когда необходимо произвести крепление в течение длительного времени.

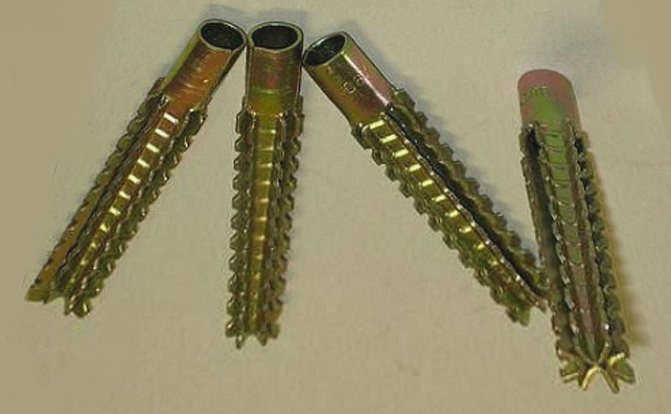

Распорные изделия являются распространенными крепежными элементами. Они имеют цилиндрическую форму. Их вбивают в созданные углубления. Часто в конструкции таких крепежных изделий присутствуют шипы. Они повышают надежность крепления.

Существуют крепежи, принцип крепления которых аналогичен зажиму "бабочка". Эти штифты являются универсальными элементами. Поэтому они используются в самых разных конструкциях. Они открываются, так сказать, со всех сторон.

Другой тип – фасадные крепления. Они используются при установке каркасных конструкций на стены. Фасадный крепеж имеет почти такую же структуру, как и распорный вариант. Однако он отличается длиной и массивной головкой.

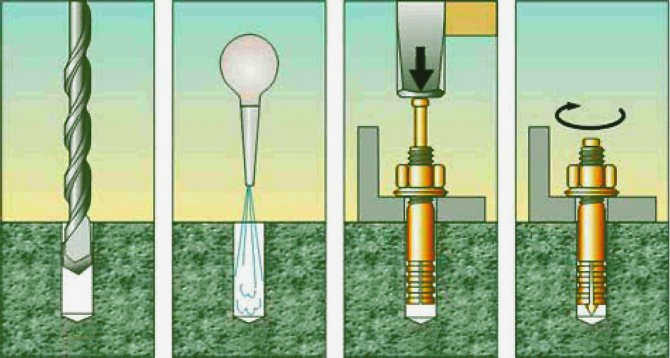

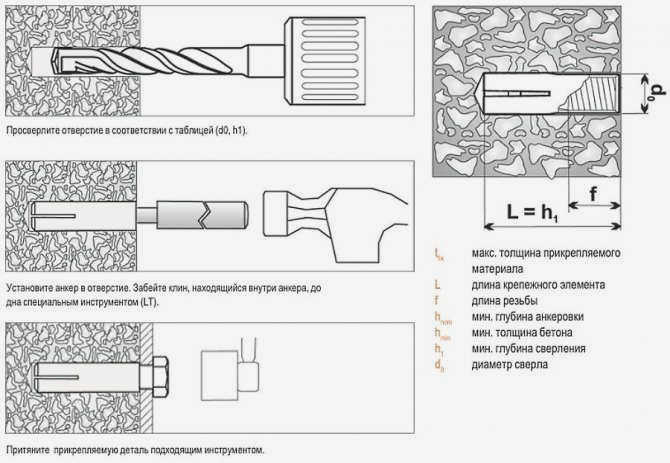

Общие правила монтажа

Перед тем как закрепить анкерный болт в кирпичной стене, желательно уточнить детали применения выбранных для этой задачи видов арматуры. Все знать невозможно, так как каждый производитель предоставляет подробную информацию только для своей анкерной системы, учитывая ее конструктивные особенности и назначение. Однако существуют общие правила анкеровки кирпичной кладки, которых следует придерживаться:

• Монтажное отверстие для каждой системы сверлится непосредственно в камне. Сверление в швах между элементами кладки не допускается, так как в большинстве случаев они не удерживают крепеж на месте. Кроме того, частичное разрушение области шва снижает несущую способность стены в этой области;
• Крепление анкерным болтом производится под прямым углом к кирпичной стене. Малейший наклон является серьезным нарушением и вызывает слабость;
• При расчете глубины отверстия и сверлении необходимо учитывать толщину штукатурки или слоя заполнения. Обратите внимание, что анкер крепится непосредственно в стену, а не в облицовочный материал. Неправильный выбор глубины анкера приведет к печальным последствиям;
• Просверленное для установки отверстие должно быть очищено от пыли и мусора из стеновых материалов. Используйте щетку, пылесос или подручные средства.

Качество крепления зависит от соблюдения вышеуказанных правил.

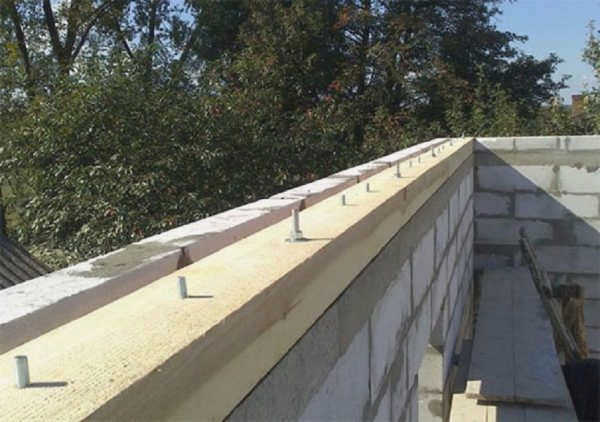

Крепление к основанию крыши

Для обеспечения надежности стропильной системы используются изделия. Мауэрлат, выполненный в виде дерева, позволяет равномерно распределить нагрузку на стены основного здания. Процедура крепления кровельного покрытия осуществляется с использованием нескольких техник. Каждая из этих техник требует использования специальных крепежных элементов. Анкеры не являются исключением. Получаемые анкеры отличаются повышенной надежностью, прочностью и долговечностью.

На крыше

Читайте также: Гвозди – виды и размеры гвоздей

Основным недостатком данного метода является высокая стоимость оборудования. Однако если сравнить долговечность и отсутствие необходимости в ремонте на протяжении нескольких лет, то вложенные деньги окупаются. Механический способ крепления оправдан. Он является популярным вариантом.

Пошаговая инструкция по выполнению работ:

1. Периметр стен капитального здания должен быть предварительно гидроизолирован. Это может быть рубероид или другой материал, защищающий от влаги и контакта материала стен со стропильной системой.
2. Затем устанавливается кровельная панель и в соответствующих местах сверлятся отверстия. Рекомендуется сделать разметку непосредственно на обрешетке, чтобы облегчить последующую работу.
3. Брус устанавливается на нагелях. Повышение прочности достигается последующим прикручиванием шурупами с шайбами.

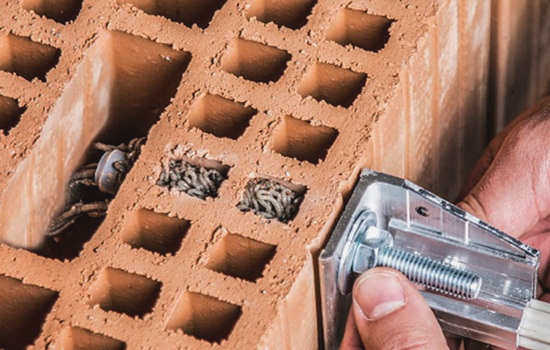

Различные типы химических дюбелей

Этот тип дюбелей состоит из специальных клеевых составов и металлической вставки. Она представляет собой втулку с нарезанной внутри резьбой. В конструкцию также входит дюбель и арматурный стержень. Этот элемент изготавливается из нержавеющей или оцинкованной стали различных марок. Процесс соединения с этим типом крепежа осуществляется с помощью специального химического соединения – по своим свойствам это клей. Его необходимо забить в предварительно просверленное отверстие. Затем процесс полимеризации обеспечивает прочное сцепление пустотелого блока и клеящего вещества.

Стены делают пустотелыми по двум причинам:

• Первая – это .Первая – это использование в кладке пустотелого кирпича.
• Вторая причинакогда стены облегчаются путем закладки в кладке пустот, которые затем заполняются теплоизоляционным материалом. Для кладки полостей можно использовать как пустотелый, так и полнотелый кирпич, поэтому можно применять различные типы анкеров.

Полости колодцев в кладке стен
Стены колодцев представляют собой две параллельные стены, соединенные поперечными диафрагмами – как мы видим на рисунке выше. В данном случае они выступают в качестве анкеров. Они образуют вертикальные отверстия, которые заполняются пенопластовой изоляцией или рыхлой изоляцией для повышения теплотехнических характеристик оболочки здания.

В качестве альтернативы можно использовать анкеры для бетонной кладки. Что это такое?

По сути, это разновидность стены колодца, только в данном случае в качестве теплоизоляции используется ячеистый или ячеистый бетон. После затвердевания он образует монолит, а для максимальной жесткости конструкции используются анкерные кирпичи.

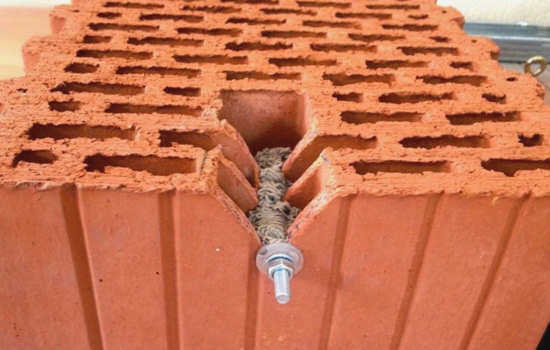

Виды химических анкеров и техника монтажа

Клеевые составы, как правило, двухкомпонентные. Их готовят непосредственно перед началом монтажных работ. Часто смесь можно приобрести в ампулах с определенным диаметром и длиной отверстия или в специальных картриджах и других упаковках. Такая упаковка состоит из двух камер. В одной находится сам клей, а в другой – отвердитель. Во время монтажных работ ампула вставляется в подготовленные отверстия и вставляется металлический монтажный стержень – это раздавит пакет клея. Затем начнется полимеризация, обеспечивающая необходимую прочность соединения. Монтаж с помощью картриджей осуществляется путем выдавливания клея и отвердителя в необходимых пропорциях путем смешивания веществ. Затем полученная смесь вдавливается в отверстие. Специалисты по строительным работам отзываются об этой продукции очень положительно. Нет ничего проще, чем устанавливать дюбели в пустотелый кирпич, поризованные керамические блоки или газобетон. Кроме того, в таких конструкциях специалисты устанавливают перфорированные гильзы. Это предотвращает чрезмерную утечку клея в пустоты строительного материала. Созданное таким образом соединение характеризуется высокой прочностью и надежностью. В настоящее время не существует сопоставимых продуктов.

В настоящее время существует множество типов таких анкеров. Они имеют разное назначение, поэтому конструкция различных анкеров также отличается. Например, существуют так называемые рамные анкеры, которые используются только для крепления оконных и дверных стоек к стенам. Существуют также фундаментные анкеры. Они используются, например, для установки металлических колонн.

Анкеры разных размеров также предназначены для разных задач.

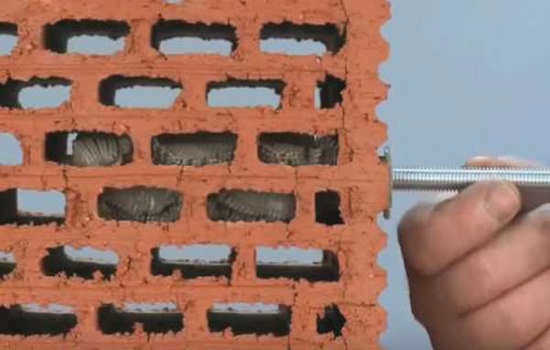

Химические анкеры для пустотелых блоков и обычных кирпичей.

От правильного выбора анкерной системы будет зависеть прочность возводимой нами конструкции.

Рассмотрим анкерные системы, используемые для кирпичной кладки.
