Бетонные анкеры для всех типов конструкций
Как закрепить анкерный болт

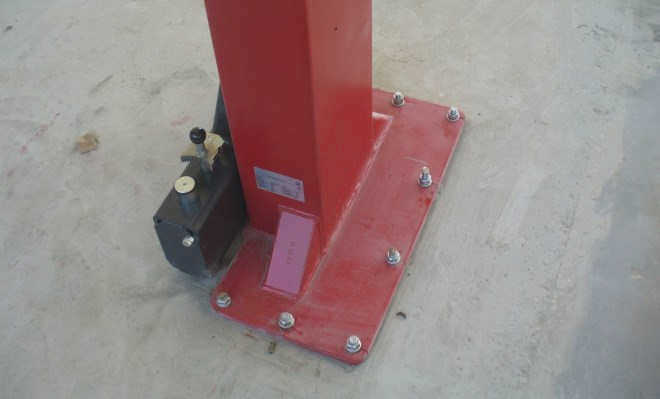

Когда вам нужно установить массивный и тяжелый предмет или элемент конструкции на стене или потолке, самый надежный вариант – использовать анкерные болты. Они предназначены для того, чтобы выдерживать самые тяжелые условия. Например, они используются для крепления оптоволоконных кабелей между зданиями. Они создают значительные нагрузки, которые анкеры выдерживают без проблем.
Анкерные болты – это распорки, сила трения которых между втулкой детали и стенками монтажного отверстия обеспечивает надежное крепление внутри материала. Сила трения создается при затягивании гайки внутри крепежа и расширяет гильзу изнутри. В результате анкер надежно закреплен и зачастую может быть удален только вместе с частью стены или другой несущей конструкции, в которой он установлен.
Использование анкерных болтов оправдано при двух условиях:
- необходимо обеспечить высокую нагрузку;
- основание выполнено из твердого, прочного материала.
Анкеры можно использовать только в бетоне, полнотелом кирпиче, природном камне и других плотных строительных материалах. Материалы низкой плотности не удержат такой крепеж. Рассмотрим основные виды анкерных болтов, их особенности и способы установки.

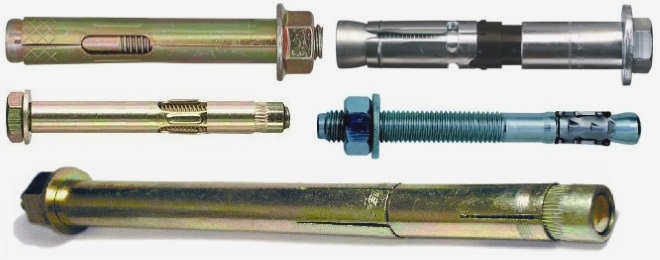

Виды анкерных болтов
В настоящее время для решения монтажных задач используются многочисленные виды анкерных болтов. Это позволяет выбрать подходящий крепеж для различных типов нагрузки в различных условиях. Сюда входят специализированные изделия, предназначенные только для определенных нагрузок.
Основными типами анкерных болтов являются

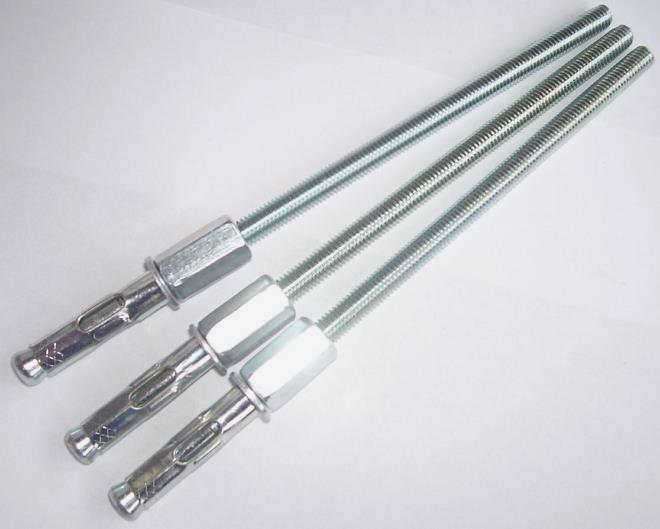

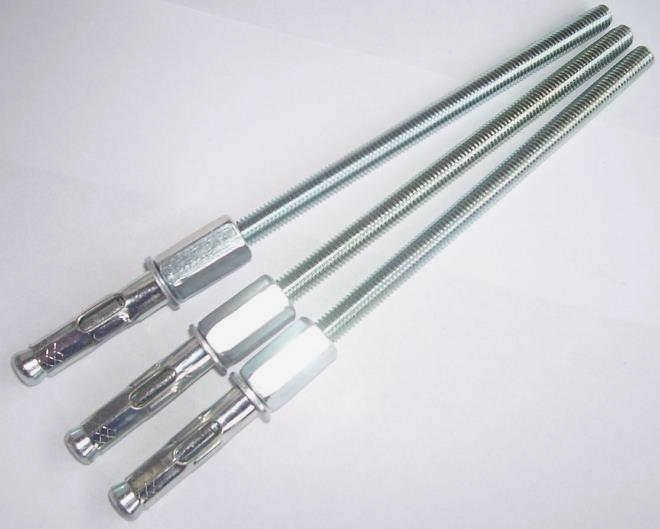

- с гайкой
- с крюком;
- кольцевые;
- раскосные болты;
- болты с двойным расширением.

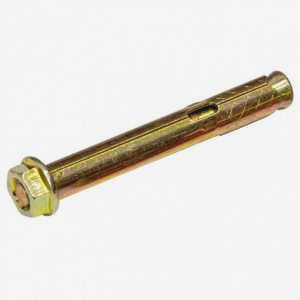

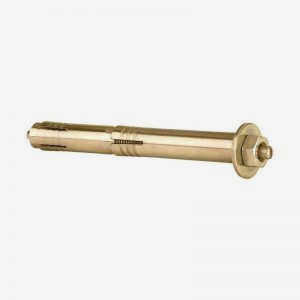

Анкерные болты с гайкой
Классический тип крепежа, оптимальный способ крепления анкерного болта к стене. Крепление состоит из следующих частей
- анкерный болт с клиновой распоркой
- корпус анкера – металлическая гильза;
- гайка;
- шайба.
Анкер вставляется в предварительно просверленное монтажное отверстие. Когда гайка навинчивается на шпильку, гильза расширяется. Тело гильзы разрывается на части. Это создает значительную силу трения между гильзой и стенками отверстия в строительном материале. В результате крепеж плотно сидит и выдерживает большой вес закрепляемого груза.
Для обеспечения надежной установки анкер должен быть закреплен в прочном строительном материале, таком как бетон, кирпич или природный камень.
Анкерный болт с кольцом
Анкерный болт имеет кольцо на конце. Оно удерживает закрепляемый груз в вертикальном положении во время установки. Способ установки анкерного болта с кольцом не отличается от предыдущих типов крепежа. Анкер вставляется в просверленное монтажное отверстие. При вкручивании стержня гильза расширяется и надежно фиксируется в корпусе материала.
Этот тип анкера подходит для установки кабельных связей между зданиями. Он также является оптимальным выбором для потолочных анкеров, например, для люстр.
Что такое анкер: общее понятие
Под словом "анкер" подразумевается крепежное изделие, используемое для крепления различных предметов к конструкциям из твердых, прочных материалов – бетона, строительного кирпича, природного камня и т.д. Для установки такого крепежа необходимо подготовить отверстие подходящих размеров, в которое будет помещен анкерный болт. Высокая несущая способность болта, установленного в такое отверстие, обеспечивается за счет
- Силы трения (анкерные изделия дистанционного типа);
- адгезионных свойств специального состава (химические анкерные элементы);
- специального элемента давления, который взаимодействует с внутренними стенками отверстия.
Каждый анкер имеет распорный элемент
Наиболее популярным анкером является крепежный элемент, который, благодаря своим конструктивным особенностям, распределяется внутри отверстия, обеспечивая тем самым высокую надежность выполненного соединения. Они изготавливаются из углеродистой стали и имеют цинковое покрытие на поверхности, что исключает риск возникновения коррозии.
Размеры анкерных болтов для бетона
Обычно основные размеры анкерного болта указываются в формате, например, М10 12х100. Это обозначение означает следующее: М10 – диаметр резьбы болта, число 12 – установочный диаметр в миллиметрах (это размер отверстия, которое необходимо просверлить в бетоне перед установкой), а число 100 – длина анкера в миллиметрах.
Диапазон размеров анкеров, используемых в быту, обычно ограничен этими параметрами: резьба от М6 до М12 и длина от 55 до 160 мм. Конечно, существует множество других вариантов, но они, как правило, относятся к категории профессионального или узкоспециализированного крепежа.
Основные типы
Анкерные болты, которые используются для заделки в фундаментные блоки, выпускаются современной промышленностью в различных размерах и конструкциях. Если говорить о классификации таких крепежей, то все их можно разделить на несколько основных типов.

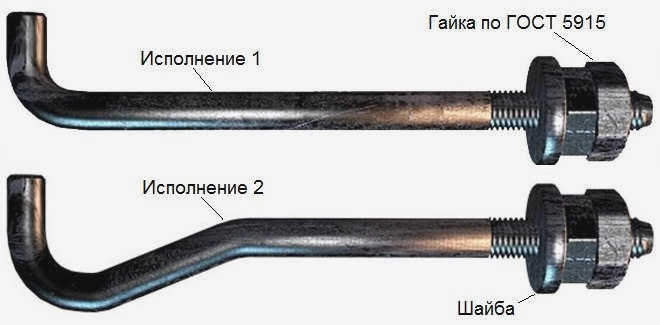

Изогнутые
Эти изделия, выпускаемые в соответствии с ГОСТ 24379.1-80, имеют форму металлического штыря, конец которого имеет изогнутую форму и напоминает крюк. Согласно вышеупомянутому ГОСТу, максимальная длина таких крепежей составляет 180 см. Они используются в фундаментных конструкциях из железобетона.
Изогнутый фундаментный болт состоит из штифта, двух гаек и шайбы. Последняя может быть увеличена для установки оборудования с крепежными отверстиями большего диаметра

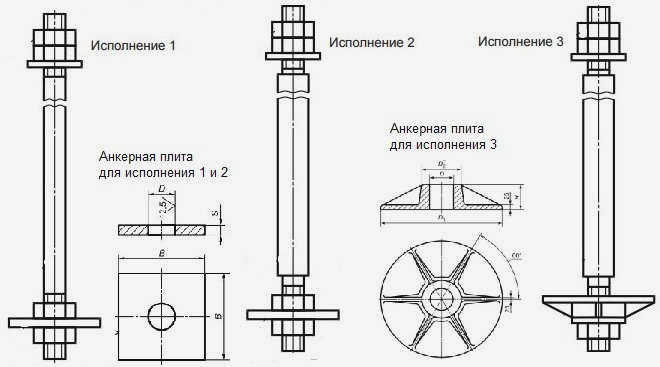

С анкерной плитой
Эти болты, длина которых в соответствии с ГОСТом может достигать 5 м, также используются для установки в железобетонные фундаментные конструкции. Данный тип фундаментных болтов выполнен в виде металлического болта с анкерной плитой на нижнем резьбовом конце, которая крепится к бетонному фундаменту дополнительными гайками.
Конструкция анкерной пластины зависит от конструкции фундаментного болта
Взаимосвязь
Глубина заложения таких болтов может достигать нескольких метров. Эти фундаментные болты, изготовленные в соответствии с требованиями стандарта 24379.1-80, состоят из металлической шпильки, резьбового стержня, муфты и анкерной плиты. Составные фундаментные болты используются в тех случаях, когда необходимо соединить один элемент конструкции с другим.
Как осуществляется монтаж
Перед установкой анкерных болтов в конструкцию фундамента, параметры которого всегда должны соответствовать требованиям ГОСТ 24379.1-80, необходимо сначала выполнить ряд подготовительных процедур.
Прежде всего, следует отметить, что длина фундаментного болта (а значит, и глубина его заделки в материал) не должна превышать высоту самой фундаментной конструкции. Если пренебречь этим требованием, то можно столкнуться с тем, что анкерная часть крепежа, обеспечивающая его надежное крепление, будет находиться не в твердом материале фундамента, а в рыхлом и мягком грунте.

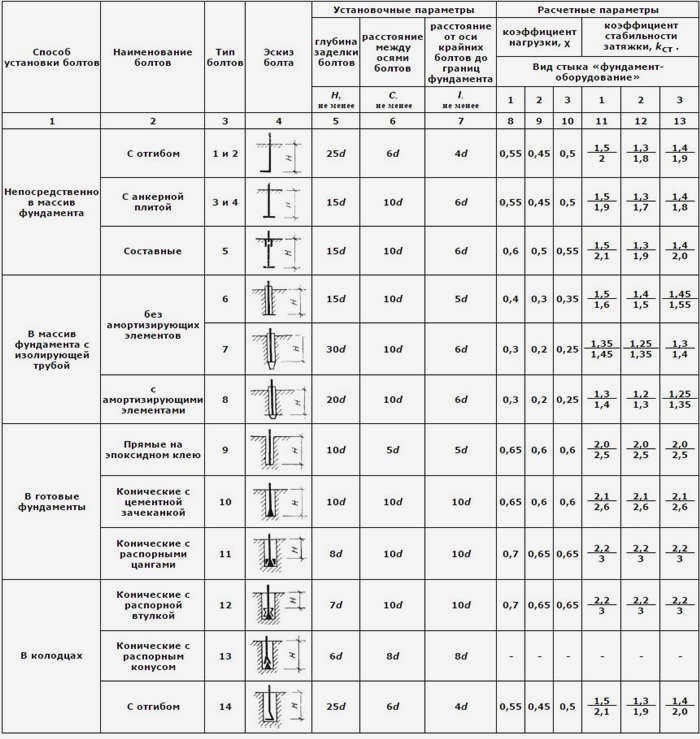

Глубина заделки болта (нажмите для увеличения)
Расчет фундаментных болтов для определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить до их установки. На самом деле, стандартный документ (24379.1-80) не содержит никакой информации о удерживающей способности фундаментных болтов, поэтому вы должны определить ее самостоятельно.
Конечно, перед установкой фундаментного болта его следует осмотреть, чтобы выявить видимые дефекты конструкции и убедиться в его работоспособности.

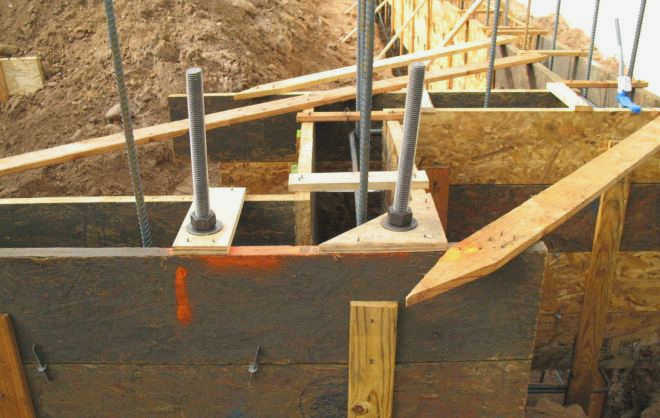

Фундаментные болты временно крепятся к опалубке перед бетонированием.
Установка анкерных болтов в фундамент – это простая процедура, которую можно выполнить самостоятельно, без привлечения квалифицированных специалистов. Чтобы обеспечить надежное крепление анкерных болтов в конструкции фундамента будущего здания, следует придерживаться следующих правил установки.
Обзор анкеров для бетонных и каменных фундаментов
Крепление различных объектов к прочному фундаменту из бетона или камня – актуальный вопрос в крупных строительных и ремонтных проектах, осуществляемых самими владельцами. Для обеспечения надежного крепления можно использовать только определенные типы анкеров.
Слово "анкер" имеет немецкое происхождение. В переводе с немецкого оно означает "якорь". Принцип действия анкера очень похож. Как и у анкера, крепежный механизм анкера расположен вблизи дна отверстия. В основе работы анкера лежит принцип расширения или разжимания металлической гильзы специальной формы. Она надевается на резьбовую шпильку или болт. Вышеупомянутые явления – расклинивание и расширение втулки – происходят, когда распорка начинает двигаться и оказывает давление на эту металлическую втулку при вкручивании ее в резьбу. Посмотрев на рисунок, вы сможете понять, как работает анкерный болт.
Высокая удерживающая способность этого винта обеспечивается за счет:
- Специальным упорным элементом, который находится в тесном контакте с внутренней поверхностью стенок скважины;
- Силы трения.
Монтаж
Бетонные анкеры могут быть закреплены в основании двумя способами.
Предварительная установка
Этот метод предполагает следующую последовательность действий.
Частицы бетона/мусор из предварительно просверленного отверстия в основании удаляются, например, с помощью насоса.
На втором этапе на резьбовую шпильку навинчивается металлическая гильза, которая затем забивается в подготовленное для установки отверстие.
